Снятие и установка наружного зеркала Audi A4
Замена зеркала
Снятие
|
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Откройте
дверь и выньте треугольную накладку из трёх
держателей зажимов. При этом накладку
сначала отсоедините внизу.
|

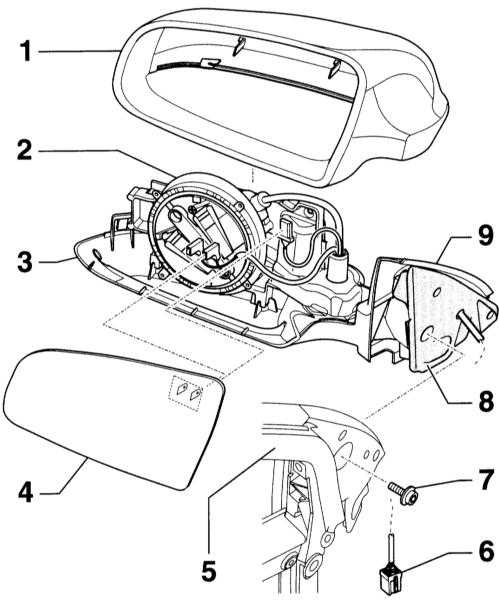

- Выверните
винт (7) и снимите зеркало с блоком
регулировки (2) с двери (5).
|
|
-
Рассоедините разъём (6). (3) – нижняя
крышка.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию. При этом следите за правильным
положением уплотнения (8) у основания
зеркала (9). Затяните винт (7) моментом 12Нм.
- Подтяните
уплотнение у рамы окна над треугольной
накладкой.
-
Присоедините отрицательный кабель (-)
аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Замена стекла зеркала
Снятие
|
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Обклейте
корпус зеркала лентой вверху и внизу, чтобы
защитить его от повреждения.
|
|
- Осторожно
подденьте пластмассовым клином стекло
зеркала сначала внизу, а затем вверху.
|
- Выньте
стекло из корпуса и рассоедините разъём
обогрева зеркала.
|
|
Установка
Операция подъёма и установки автомобиля на подставки связана с
опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание
и буксировка.
|
- Установите
стекло зеркала (4) на опорной пластине (2) и
состыкуйте разъём обогрева зеркала.
|
|
- Вставьте
стекло в направляющие цапфы и сместите палец
(3) в фрикционную пружину (стрелка).
|
-
Зафиксируйте стекло, при этом давите только
в центр стекла. (1) – корпус зеркала.
|
-
Присоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Замена корпуса зеркала
Снятие
|
- Снимите
стекло зеркала, обратитесь к
соответствующему Разделу.
|

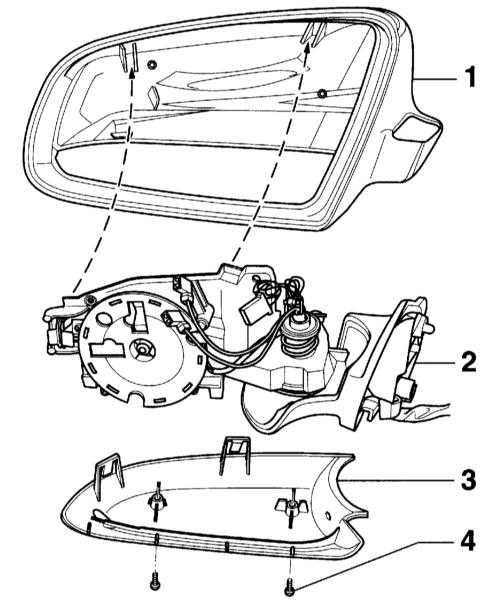

- Выверните
винты (4), отсоедините нижнюю крышку (3) из
держателей и снимите вниз.
|
|
-

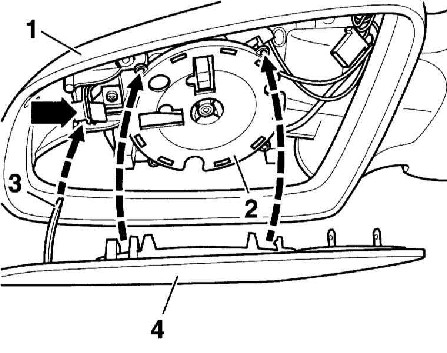

Отсоедините корпус наружного зеркала (1) из
держателей (стрелки) и снимите наверх.
|
|
Установка
|
- Установите
корпус наружного зеркала сверху на блок
регулировки (2).
-
Зафиксируйте корпус вверху и внизу на блоке
регулировки (2). При этом держатели блока
регулировки должны войти в стопорные крюки
корпуса.
- Вставьте
снизу крышку (3), зафиксируйте и закрепите.
- Установите
на место стекло зеркала.
|
|
