Снятие и установка облицовки крышки багажника Audi A4



Облицовка крышки багажника

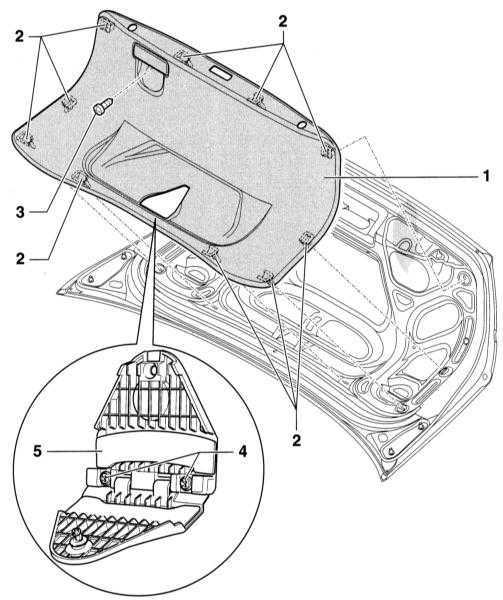

12.4.22 Снятие и установка облицовки крышки багажника Ауди А4

1 — Облицовка крышки багажника
2 — Держатели зажима


 3 — Болты, 2 шт.
5 — Держатель предупреждающего знака

Седан

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте багажник и снимите крышку замка багажника.
  2. Выверните винт (3) в проеме под ручку.
  3. Выньте предупреждающий знак.
  4. Выверните 2 болта крепления (4) и снимите держатель предупреждающего знака (5).
  5. Модели с аварийной разблокировкой: Снимите крышку, выверните болт и снимите аварийный рычаг.
  6. Снимите облицовку (1) из держателей зажима (2).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
