Снятие и установка воздушного фильтра Audi A4







Для проведения процедуры на бензиновых двигателях обратитесь к иллюстрациям:

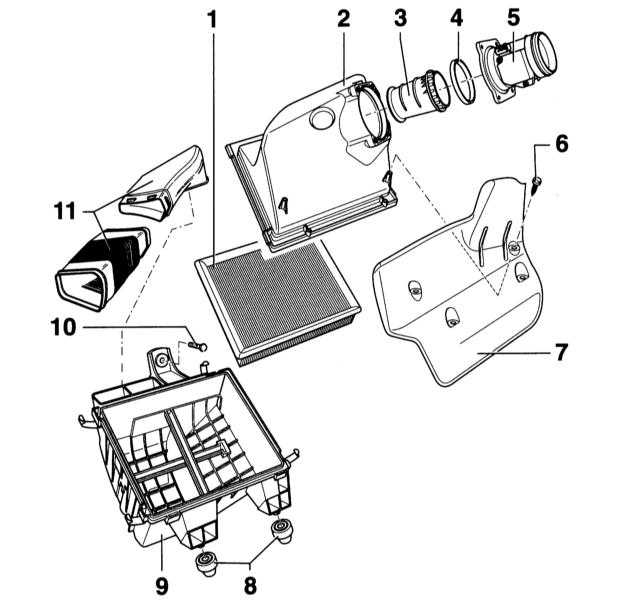

Воздушный фильтр. Бензиновый двигатель 1.6 л ALZ

5.1.6 Снятие и установка воздушного фильтра Ауди А4

1 — Фильтроэлемент
2 — Верхняя часть воздушного фильтра
3 — Воздуховод
4 — Уплотнение. При наличии повреждений замените
5 — Измеритель массы воздуха с датчиком температуры всасываемого воздуха. Затяните болты моментом 6Нм
6 — Винт, 2Нм


 7 — Теплозащитный экран
8 — Опора
9 — Нижняя часть воздушного фильтра
10 — Винт, 20нм
11 — Воздуховоды к передней панели

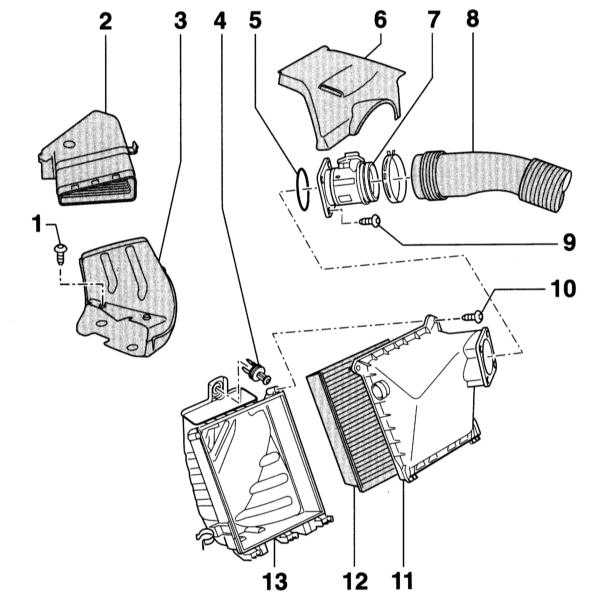

Воздушный фильтр. Бензиновый двигатель 2.0 л AWA

5.1.6 Снятие и установка воздушного фильтра Ауди А4

1 — Винт-саморез
2 — Воздуховод
3 — Воздуховод. К передней панели
4 — Зажим
5 — Уплотнительное кольцо
6 — Крышка
7 — Измеритель массы воздуха


 8 — Соединительный шланг
9 — Винт-саморез
10 — Винт-саморез
11 — Верхняя часть воздушного фильтра
12 — Элемент воздушного фильтра
13 — Нижняя часть воздушного фильтра

Дизельный двигатель 1.9 л

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите верхнюю крышку двигателя и находящийся под ним демпфер колебаний, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

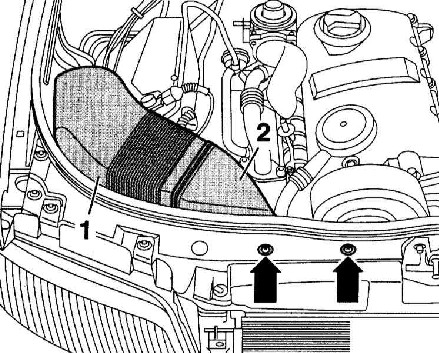

  1. Выверните винты (стрелки на сопроводительной иллюстрации).
 5.1.6 Снятие и установка воздушного фильтра Ауди А4
  1. Выньте воздуховод (1) и (2).
  1. Рассоедините разъём (1) измерителя массы воздуха.
 5.1.6 Снятие и установка воздушного фильтра Ауди А4

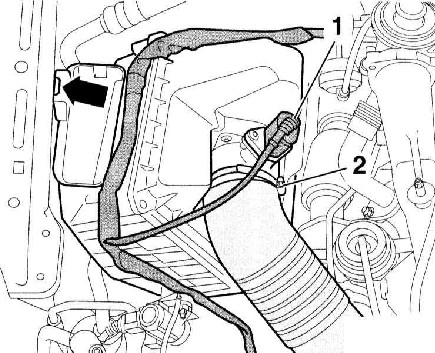

  1. Отсоедините шланг подачи воздуха (2), предварительно раскрыв хомут.
  1. Отведите в сторону жгут проводов у корпуса воздушного фильтра и выньте корпус фильтра (стрелка на сопроводительной иллюстрации).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.

Дизельный двигатель 2.5 л

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

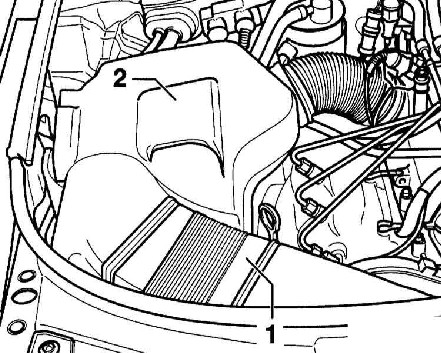

  1. Снимите канал всасывания воздуха (1) к воздушному фильтру.

5.1.6 Снятие и установка воздушного фильтра Audi A4


  1. Снимите крышку (2) воздушного фильтра.

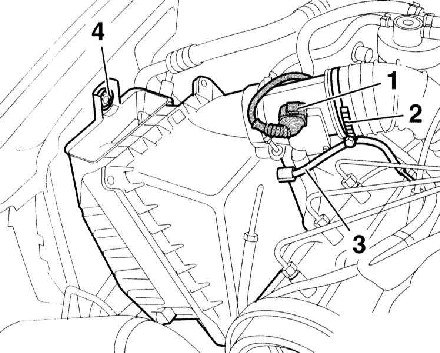

  1. Рассоедините разъём (1).

  1. Освободите хомут (2).
  2. Отсоедините шланг (3) от корпуса воздушного фильтра.
  3. Выверните винт (4) и выньте корпус воздушного фильтра.
  4. 5.1.6 Снятие и установка воздушного фильтра Audi A4

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
