Снятие и установка ремня привода вспомогательных
агрегатов 4-цилиндровых дизельных двигателей - Ауди А4

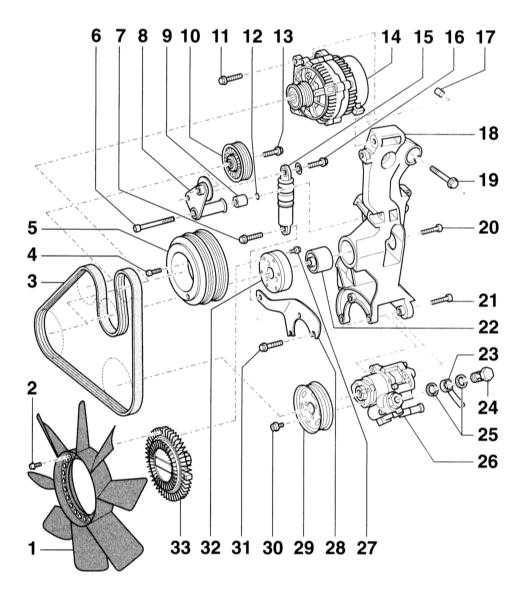

Ремень привода
вспомогательных агрегатов. 4-цилиндровый дизельный двигатель
|

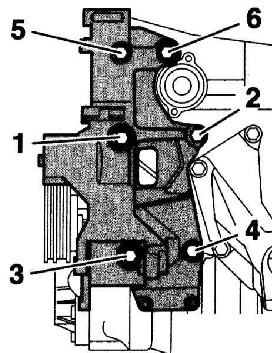

Порядок затягивания болтов держателя |
Болты держателя 18 затягиваются в последовательности с 1 по 6 в 2
приёма.
-
1 приём: Болты
с 1 по 6 - от руки.
-
2 приём: Болты
с (1) по (6) - моментом 45Нм.
Снятие
|
- Снимите
нижнюю крышку двигательного отсека,
обратитесь к Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
- Пометьте
на клиновом ремне мелом или фломастером
направление его вращения.
|
|
Смена направления вращения бывшего в
работе ремня может привести к его
разрыву. |
|

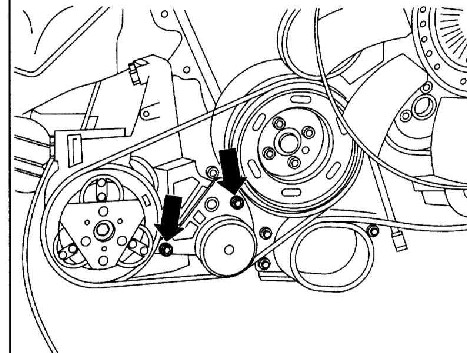

- Выверните
болты крепления натяжного ролика клинового
ремня компрессора (стрелки на
сопроводительной иллюстрации) и таким
образом ослабьте ремень.
|
|
- Снимите
клиновой ремень компрессора.
- Снимите
верхний воздуховод в передней правой части
двигательного отсека, обратитесь к Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|

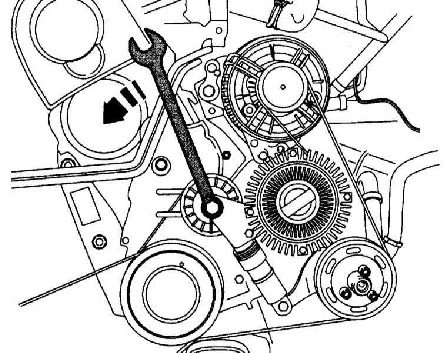

- Наклоните
устройство натяжения клинового ремня по
направлению стрелки на сопроводительной
иллюстрации и таким образом ослабьте ремень.
|
|
- Снимите
клиновой ремень и разгрузите устройство
натяжения.
|
|
Установка
|

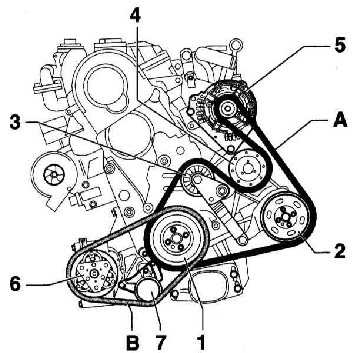

- Наденьте
клиновой ремень (А) на шкивы коленчатого
вала (1), насоса гидроусилителя (2),
натяжного ролика (3) и вентилятора с
вязкостной муфтой (4).
|
|
- Наклоните
устройство натяжения клинового ремня в
направлении стрелки.
|
|
- В
последнюю очередь наденьте клиновой ремень
на шкив генератора(5) и разгрузите
устройство натяжения.
- Наденьте
клиновой ремень (В) на шкив коленчатого вала
(1), компрессор (6) и устройство натяжения
(7).
|

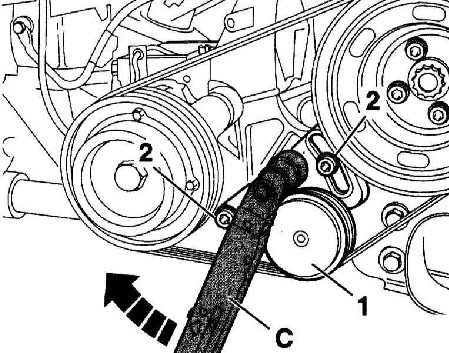

- Установите
динамометрический ключ (С), как показано на
сопроводительной иллюстрации, на
шестигранник натяжного ролика (1) и затяните
натяжной ролик моментом30Нм.
|
|
- В этом
положении затяните винты (2) моментом 20Нм.
- Запустите
двигатель и проверьте визуально работу
ремня. При этом обратите внимание на
правильное положение ремня на шкивах.
|
|
