Натяжитель ремня с демпфированием трением 4-цилиндровых дизельных двигателей - Ауди А4

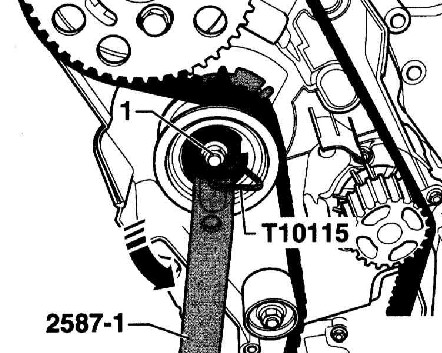

Ослабление зубчатого ремня
|
- Отверните
гайку крепления (1) натяжного ролика.
|
|

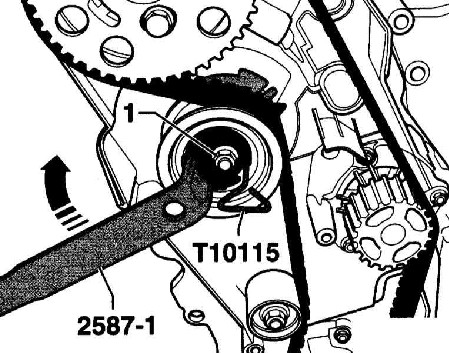

- Поверните
против часовой стрелки эксцентрик ключом
HAZET 2587-1 так, чтобы натяжной ролик можно
было зафиксировать стопорным пальцем Т 10115
или аналогичным.
|
- Поверните
ключ HAZET 2587-1 по часовой стрелке до
упора и затяните от руки гайку (1).
|
|
- Снимите
зубчатый ремень сначала с насоса охлаждающей
жидкости и затем с остальных зубчатых колёс.
|
|
Установка
|
- Проверьте,
зафиксирован ли натяжной ролик стопорным
пальцем Т 10115 и зафиксирован ли гайкой на
правом упоре.
|
|
Регулировочные работы с зубчатым
ремнём необходимо производить только
на холодном двигателе. При повороте
распределительного вала не
допускается остановка какого-либо
поршня в положении ВМТ. Опасность
повреждения клапанов/днища поршней. |
|

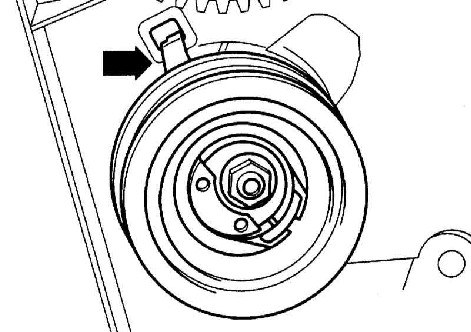

- Проверьте
положение натяжного ролика: Стопорная лапка
(стрелка на сопроводительной иллюстрации)
должна входить в паз на головке цилиндров, а
противном случае соответствующим образом
необходимо сместить держатель.
|
|
- Ещё раз
проверьте, совпадают ли метки ВМТ.
|
- Отверните
болты крепления колеса распределительного
вала так, чтобы колесо могло перемещаться в
продолговатых отверстиях.
|
- Установите
колесо в продолговатых отверстиях в среднее
положение.
|
- Наденьте
зубчатый ремень на колесо распределительного
вала, натяжной ролик, колесо коленчатого
вала и в последнюю очередь на колесо насоса
охлаждающей жидкости.
|
|

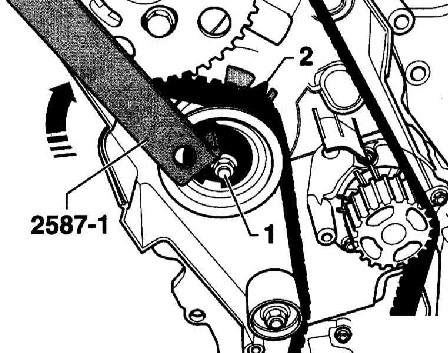

Натяжение зубчатого ремня
|
- Выньте
стопорный палец Т10115.
|
|
- Отверните
гайку крепления (1) натяжного ролика.
- Поверните
эксцентрик натяжного ролика ключом HAZET
2587-1 по направлению часовой стрелки так,
чтобы указатель (2) стоял по центру перед
окном опорной пластины.
- Удерживая
натяжной ролик в этом положении затяните
гайку крепления натяжного ролика моментом 20Нм
+ 45°.
- Затяните
болты крепления колеса распределительного
вала моментом 25Нм.
|
|
