Проверка состояния и натяжение зубчатого ремня -
Ауди A4 2000+ г.в.
Проверка состояния и натяжение зубчатого ремня
Дизельный двигатель 2.5 л
Дизельный двигатель 2.5 л имеет 2 зубчатых ремня, соответственно для
привода распределительных валов и ТНВД.
Визуальная проверка состояния
|
- Снимите
верхнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
- Снимите
верхнюю крышку зубчатого ремня, обратитесь к
Разделу Снятие
и установка зубчатого ремня привода ГРМ.
- Проверьте
зубчатый ремень на наличие следующих
повреждений:
-
Трещин, поперечных надрывов.
-
Расслоений (корпус зубчатого ремня,
натяжная ветвь).
- Сколов
на корпусе зубчатого ремня.
-
Разлохмачивания натяжной ветви.
-
Поверхностных обрывов (оболочка из
пластмассы)
- Следов
масла и смазки.
Ремень, имеющий повреждения, необходимо
немедленно заменить (работа СТО).
|
|
Проверка натяжения ремня привода ТНВД
|
У зубчатого ремня привода распределительных валов натяжение
в рамках проведения технического обслуживания проверять не
нужно, т.к. ремень натягивается роликом автоматически. |
|

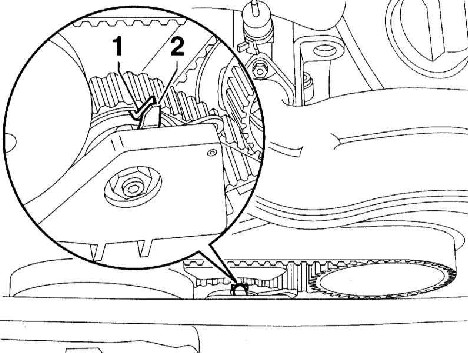

- Проверьте,
совпадают ли метки (1) и (2) на натяжном
ролике. Если метки не совпадают, подтяните
зубчатый ремень.
|
|
|

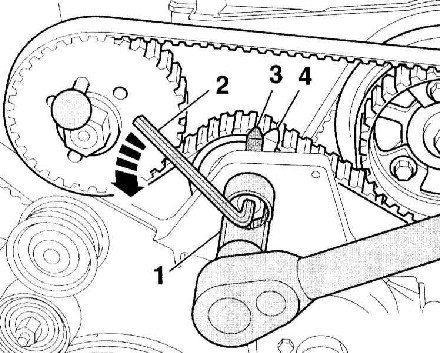

Натяжение зубчатого ремня
|
- Ослабьте
гайку крепления натяжного ролика с помощью
накидного ключа или головки, например,
AUDI-3078 (1). При этом натяжной ролик
необходимо удерживать от проворачивания
торцевым ключом.
|
|
- Поверните
натяжной ролик торцевым ключом (2) против
часовой стрелки (по направлению стрелки на
иллюстрации) так, чтобы указатель (3) на
натяжном ролике стоял напротив метки (4). В
этом положении затяните гайку крепления
натяжного ролика накидным ключом или
головкой моментом 36Нм.
|
- Установите
на место верхнюю крышку зубчатого ремня,
обратитесь к Разделу Снятие
и установка зубчатого ремня привода ГРМ.
|
- Установите
верхнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
|
