Проверка и замена свечей зажигания - Ауди A4
2000+ г.в. Проверка
состояния высоковольтных проводов
Проверка и замена свечей зажигания. Проверка состояния высоковольтных
проводов
Обратитесь также к Разделу Свечи
зажигания.
|
Свечи зажигания заменяйте только на холодном или слегка
тёплом двигателе. Если свечи выворачиваются на горячем
двигателе, может быть сорвана резьба головки цилиндров,
выполненной из лёгкого металла. |
Перед началом работы подготовьте все необходимые инструменты. Некоторые
производители свечей зажигания поставляют специальные инструменты для
измерения свечного зазора.
- Свечной ключ на 16 мм, например,
HAZET 4766-1 или AUDI-3122В.
- При необходимости, съёмник AUDI
Т40039 для катушек зажигания.
- В зависимости от числа цилиндров
двигателя необходимое количество свечей зажигания. Применяемые свечи
зажигания перечислены в Спецификациях.
Лучшим способом замены свечей зажигания является предварительная покупка
новых свечей, регулировка их зазора и замена каждой свечи по очереди.
При покупке свечей очень важно выбрать именно те свечи, которые
предназначены для двигателя Вашего автомобиля. Информация о них
приведена в Спецификациях.
Имея под рукой новые свечи, дайте двигателю полностью остыть перед
началом снятия старых. За это время можно осмотреть новые свечи на
наличие в них дефектов и проверить свечные зазоры.
Меры безопасности: Не
касайтесь частей, находящихся под высоким напряжением. Лица, имеющие
сердечный стимулятор, не должны проводить каких-либо работ с электронной
системой зажигания.
Снятие
|
- Выключите
зажигание.
|
- Снимите
верхнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
-

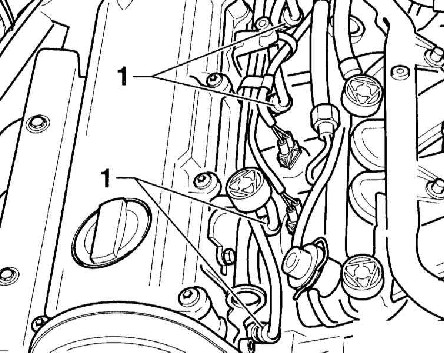

Рассоедините разъёмы (1) свечей зажигания
(иллюстрация - Двигатель 1.6 л).
|
|
-

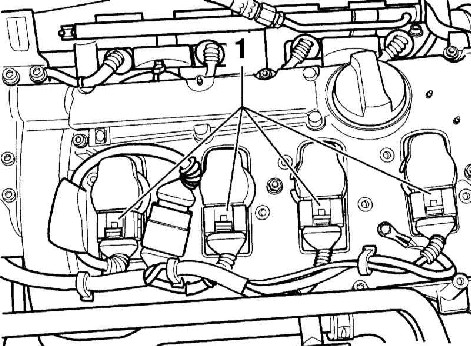

Рассоедините присоединительные штекеры (1)
катушек зажигания (иллюстрация - Двигатель
1.6 л).
|
|
-
Отсоедините стержневые катушки зажигания от
свечей зажигания, например, съёмником AUDI
Т40039.
|
|
|
|

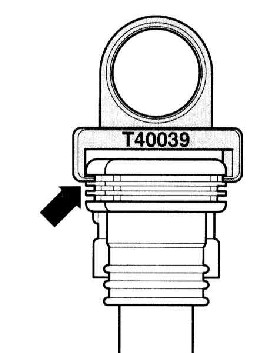

Съёмник Т40039 установите обязательно на самом верхнем,
толстом ребре (стрелка на сопроводительной иллюстрации)
катушки зажигания и потяните вверх. При установке на нижнем
ребре оно может быть повреждено. |

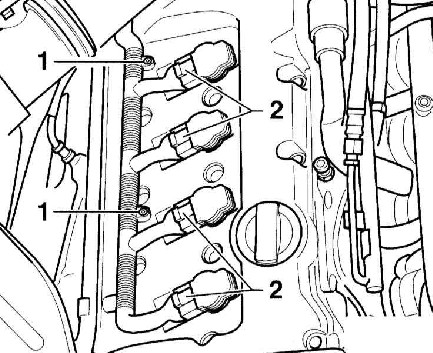

Двигатель 2.0 л
|
- Выверните
болты (1).
|
|
-
Рассоедините разъёмы (2) катушек зажигания.
|
- Снимите
стрежневые катушки зажигания (3), как на
двигателе 1.8 л, со свечей зажигания,
например, съёмником Т40039.
|
|
Двигатель 3.0 л
|
- Снимите
верхнюю часть воздушного фильтра, обратитесь
к Разделу Снятие
и установка воздушного фильтра.
-
Отсоедините расширительный бачок охлаждающей
жидкости от держателя и отведите его в
сторону с присоединёнными шлангами.
|

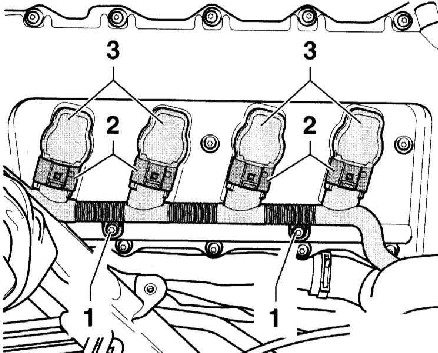

- Выверните
винты (1). На сопроводительной иллюстрации
показан правый ряд цилиндров.
|
|
-
Рассоедините разъёмы (2) катушек зажигания
(3).
-
Отсоедините стержневые катушки зажигания
(3), как у двигателя 1.8 л, от свечей
зажигания, например, с помощью съёмника
Т40039.
|
|
Двигатель 4.2 л
|
- Снимите
воздушный фильтр.
- Снимите
левую верхнюю крышку двигательного отсека.
-
Отсоедините расширительный бачок охлаждающей
жидкости от держателя и отведите его в
сторону с присоединёнными шлангами.
|

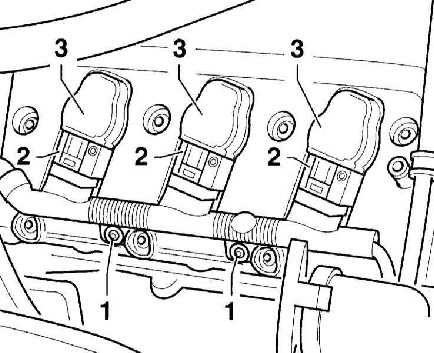

- Выверните
винты (1). На сопроводительной иллюстрации
показан правый ряд цилиндров.
|
|
-
Рассоедините разъёмы (2) катушек зажигания.
-
Отсоедините стержневые катушки зажигания
(3), как у двигателя 1.8 л, от свечей
зажигания, например, с помощью съёмника
Т40039.
|
|
Все двигатели
|
- Выверните
свечи зажигания с помощью соответствующего
свечного ключа, например, HAZET 4766-1 или
AUDI. При этом следите за тем, чтобы свечной
ключ не перекашивался. В противном случае
это может привести к разрушению
керамического изолятора.
|
|
Проверка
|
- Сравните
вынутую свечу с показанными на снимках в
Главе Системы
электрооборудования двигателя, это
даст Вам полезную информацию об общем
состоянии двигателя.
- Проверьте
щупом межэлектродное расстояние. На
иллюстрациях показана свеча с одним
электродом массы. Требуемое значение зазора
приведено в Спецификациях.
|
У новых свечей межэлектродное
расстояние, как правило, установлено
правильно. |
- Для
установки расстояния между контактами
подогните соответствующий электрод массы.
Для этого постучите по нему сбоку. При
подгибании обоприте небольшую отвёртку о
край резьбы. Ни в коем случае не опирайтесь
о центральный электрод, так как его можно
повредить.
- Нанесите
немного медьсодержащего антиприхватывающего
состава на резьбу новой свечи.
|
|
Установка
Установите свечу в головку цилиндров и вверните её пальцами до упора,
затем затяните при помощи головки свечного ключа.
|
Во избежание возможности ввинчивания свечи не по резьбе
наденьте на её хвостовик небольшой кусок резинового шланга
или пластиковой трубки. Гибкая трубка будет работать как
универсальный - карданный шарнир, обеспечивая выравнивание
свечи по отношению к свечному гнезду, и в случае, если свеча
начнет перекашиваться, шланг будет проскальзывать на ней, не
давая возможности сорвать резьбу. |
Если возможно, используйте для затягивания свечи динамометрический ключ,
чтобы быть уверенным, что она установлена правильно. Усилие затягивания
свечей приведено в Спецификациях.
Если динамометрического ключа в наличии нет, доверните новые свечи на
угол 90°, свечи бывшие в употреблении - на 15°. Слишком сильно затянутые
свечи при выворачивании могут повредить резьбу в головке цилиндров. В
этом случае ремонт резьбы производится с помощью вставок UTC или
Heli-Coil.
|
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
-
Все
двигатели, кроме 1.6 л: Установите
катушки зажигания лёгким поворотом. Они
должны отчётливо зафиксироваться.
-
Двигатель 1.6 л: Состыкуйте
разъёмы. Затем проверьте надежность
крепления проводов и разъёмов.
- Установите
на место верхнюю крышку двигателя,
обратитесь к Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
|
