POWER WINDOWS

Power Window Switches

The power window switches work with
the ignition in the ON position and for
three minutes after the ignition has
been placed in the STOP position.
When one of the front doors is opened,
this operation is disabled.
Driver Side Front Door Controls
The switches are located on the door
panel trim. All windows can be
controlled from the driver side door
panel.

Window Opening
Briefly push the window switch once to
move the window downward.
Push the switch a second time to
activate the automatic operation.
Pushing the switch a third time will stop
the window in the desired position.
Window Closing
Pull the window switch up to move the
window upward. Hold the switch for at
least half of a second and the window
will go up automatically.
To stop the window during Auto-Up
operation, push or pull the window
switch again.
Passenger Side Front Door/Rear
Door Controls
There are single window controls on the
passenger and rear door trim panels
which operate the door windows.
Auto-Up Feature With Anti-Pinch
Protection — If Equipped
The vehicle is equipped with an
anti-pinch safety device for closing the
windows.
If the safety system senses any
obstacle while the window is closing, it
will stop the window’s movement and
reverse it, depending on its position.
This device is also useful if the windows
are activated accidentally by children on
board the vehicle.

The anti-pinch safety function is
activated both during the manual and
the automatic operation of the window.
When the anti-pinch system is
activated, the window closing is
immediately interrupted. Then the
window closing is automatically
reversed and the window lowers by
about eight inches (20 cm) in relation to
the first stop position. The window
cannot be operated during this time.

Note:

In the event of an error, or if the
anti-pinch protection is activated three
consecutive times, the automatic
closing operation of the window will be
deactivated. In order to restore the
correct operation of the system, the
window must be lowered.
Power Window System Initialization
If power supply is interrupted, the
electric window automatic operation
must be initialized once more.
The initialization procedure described
below must be carried out for each
door (with the doors closed):

1. Fully close the window to be
initialized, with manual operation.

2. After the window has been closed,
hold the up switch for at least three
seconds.

GUID-04166S0001EM

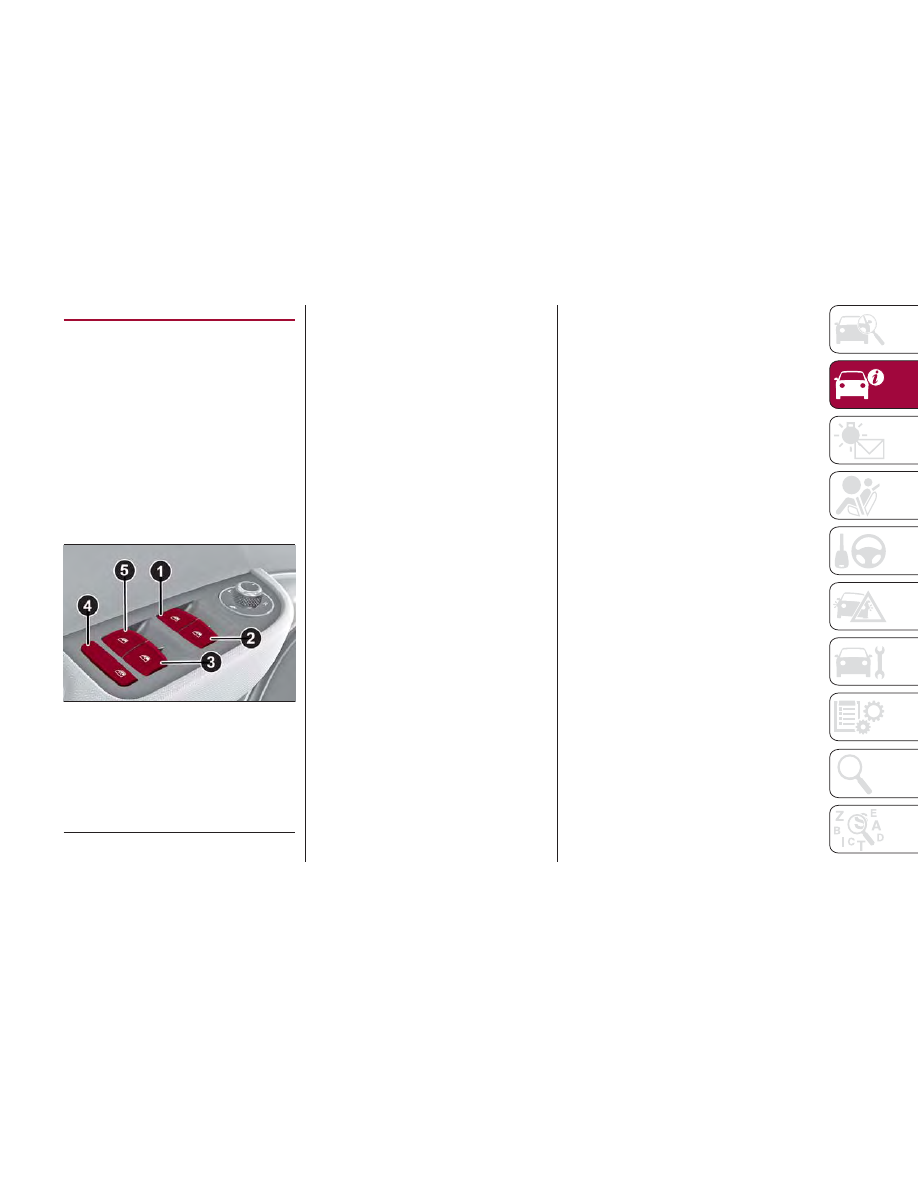

Power Window Switches

1 — Front Left
Window Switch

4 — Window
Lockout Switch

2 — Front Right
Window Switch

5 — Rear Left
Window Switch

3 — Rear Right
Window Switch

49

Warning!

Never leave children unattended in a
vehicle, and do not let children play with
power windows. Do not leave the key fob
in or near the vehicle, or in a location
accessible to children. Occupants,
particularly unattended children, can
become entrapped by the windows while
operating the power window switches.
Such entrapment may result in serious
injury or death.

POWER SUNROOF —
IF EQUIPPED

Power Sunroof

The power sunroof consists of two
glass panels (the front one is mobile
and the rear one fixed) and is fitted with
two power operated sun shades.
Operation of the sunroof is only
possible with the ignition at AVV. Refer
to “Ignition” in this chapter for further
information.

Warning!

Never leave children unattended in a

vehicle, or with access to an unlocked
vehicle. Never leave the key fob in or near
the vehicle, or in a location accessible to
children. Do not leave the ignition of a
vehicle equipped with keyless ignition in the
AVV or ON mode. Occupants, particularly
unattended children, can become
entrapped by the power sunroof while
operating the power sunroof switch. Such
entrapment may result in serious injury or
death.

In a collision, there is a greater risk of

being thrown from a vehicle with an open
sunroof. You could also be seriously injured
or killed. Always fasten your seat belt
properly and make sure all passengers are
also properly secured.

Do not allow small children to operate

the sunroof. Never allow your fingers, other
body parts, or any object, to project
through the sunroof opening. Injury may
result.

Opening

To open the sunroof, push the
open/close button toward the rear of
the vehicle to open the roof completely.
The automatic motion can be
interrupted in any position by pushing
the open/close button again.

GUID-04186S0001EM

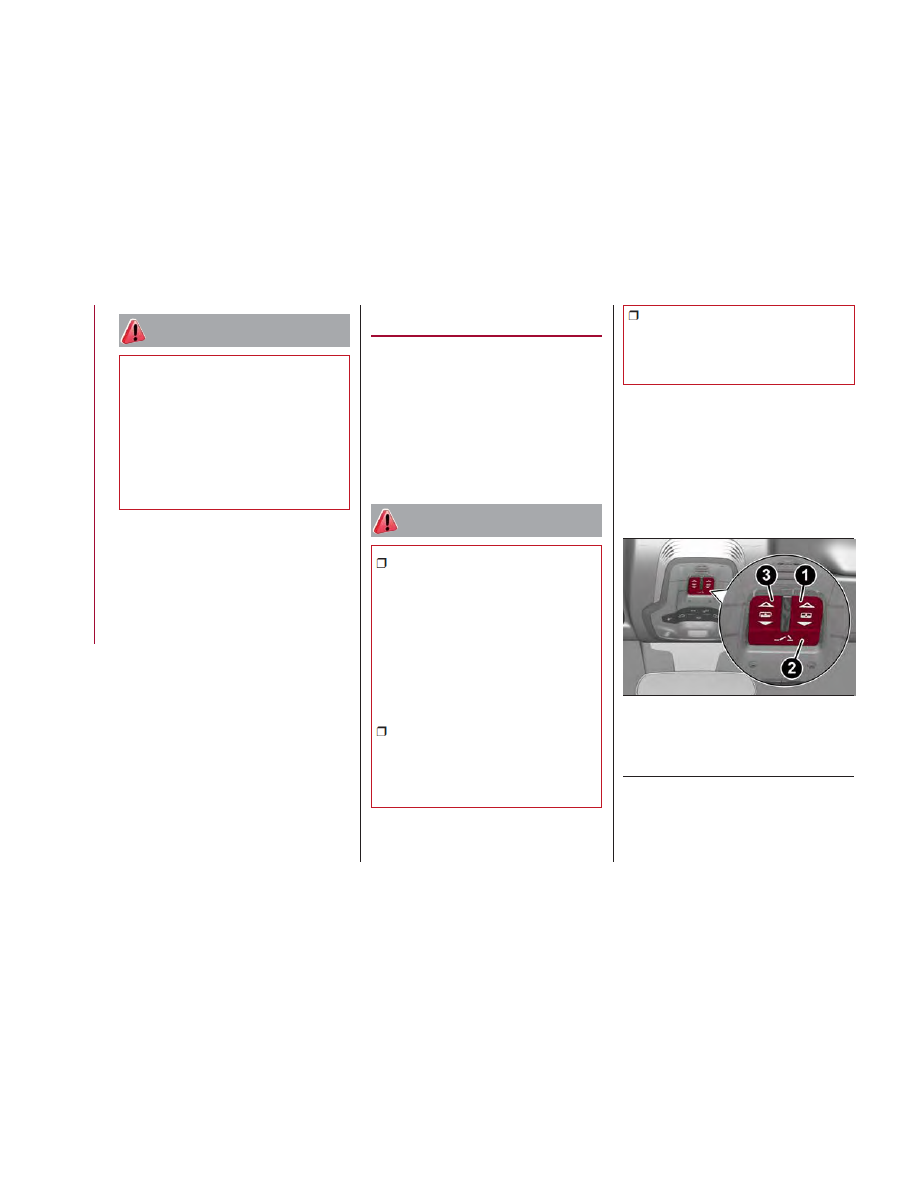

Sunroof And Power Shade Buttons

1 — Open/Close Button
2 — Vent Open/Close
3 — Power Shade Open/Close

50

GETTING

TO

KNOW

YOUR

VEHICLE

Caution!

Do not open the sun roof if a roof rack or
crossbars are fitted. Do not open the sun
roof if there is snow or ice on it: you may
damage it.

Closing

From the complete open position, push
the open/close button toward the front
of the vehicle. The roof will close
completely.
The automatic motion can be
interrupted in any position by pushing
the open/close button again.

Vent Opening

To bring the roof into vent position,
push and release the vent button.
This type of vent opening can be
activated regardless of the position of
the sunroof. When starting with the roof
in closed position, pushing the button
automatically causes its vent-opening.
If the roof is already open, the button
must be held until the roof reaches the
vent-opening position.
Pushing vent button again during
automatic movement of the roof will
stop it.

Sun Shade Movement

The sun shades are power operated.
Push the Power Shade open/close
button toward the rear of the vehicle to
open the sun shade.
Push the Power Shade open/close
button toward the front of the vehicle to
close the sun shades.
The automatic motion can be
interrupted in any position by pushing
the Power Shade on/off button again.

Pinch Protect Feature

The sunroof has an anti-pinch safety
system capable of detecting the
presence of an obstacle during the
closing movement. If an obstacle is
detected, the system intervenes and
the movement of the sunroof is
immediately reversed into opening.

Initialization Procedure

Automatic operation of the sunroof
must be initialized again in case of faulty
sunroof operation.
Proceed as follows:

1. Push the open/close button to bring
the roof into the completely closed
position.

2. Turn the ignition to the STOP
position and wait at least ten seconds.

3. Turn the ignition to the AVV position.
Refer to “Ignition” in this chapter for
further information.

4. Hold the open/close button down
for at least ten seconds. You should
then hear the mechanical stop of the
roof motor.

5. Within five seconds, hold the
open/close button down. The roof will
perform a complete automatic opening
and closing cycle (to indicate that the
initialization procedure has been
successful). If this does not occur, the
procedure must be restarted from the
beginning.

51

HOOD

Opening

To open the hood, proceed as follows:

1. Pull the release lever located on the
driver’s side kick panel.

2. Go to the outside of the vehicle and
position yourself in front of the grille.

3. Lift the hood slightly.

4. From right to left, move the
under-hood latch to release the hood.

5. Raise the hood completely. The
operation is assisted by the addition of
two gas props which hold it in the open
position.

Note:

Do not tamper with the props and

assist the hood while lifting it.

Use both hands to lift the hood.

Before lifting, check that the windshield
wiper arms are not raised from the
windshield or in operation, that the
vehicle is stationary and that the
electric park brake is engaged.

Closing

As the hood is extremely light, to close
the hood, lower it to approximately
16 inches (40 cm) from the engine
compartment then apply a slight
pressure downward and drop the hood.
Make sure that the hood is completely
closed and fully latched. If it is not
perfectly closed, do not try to push the
hood down but open it and repeat the
procedure
Note: Always check that the hood is
closed correctly to prevent it from
opening while the vehicle is travelling.
Since the hood is equipped with a
double locking system, one for each
side, you must check that it is closed
on both its side ends.

Warning!

Be sure the hood is fully latched before
driving your vehicle. If the hood is not fully
latched, it could open when the vehicle is
in motion and block your vision. Failure to
follow this warning could result in serious
injury or death.

GUID-04196S0001EM

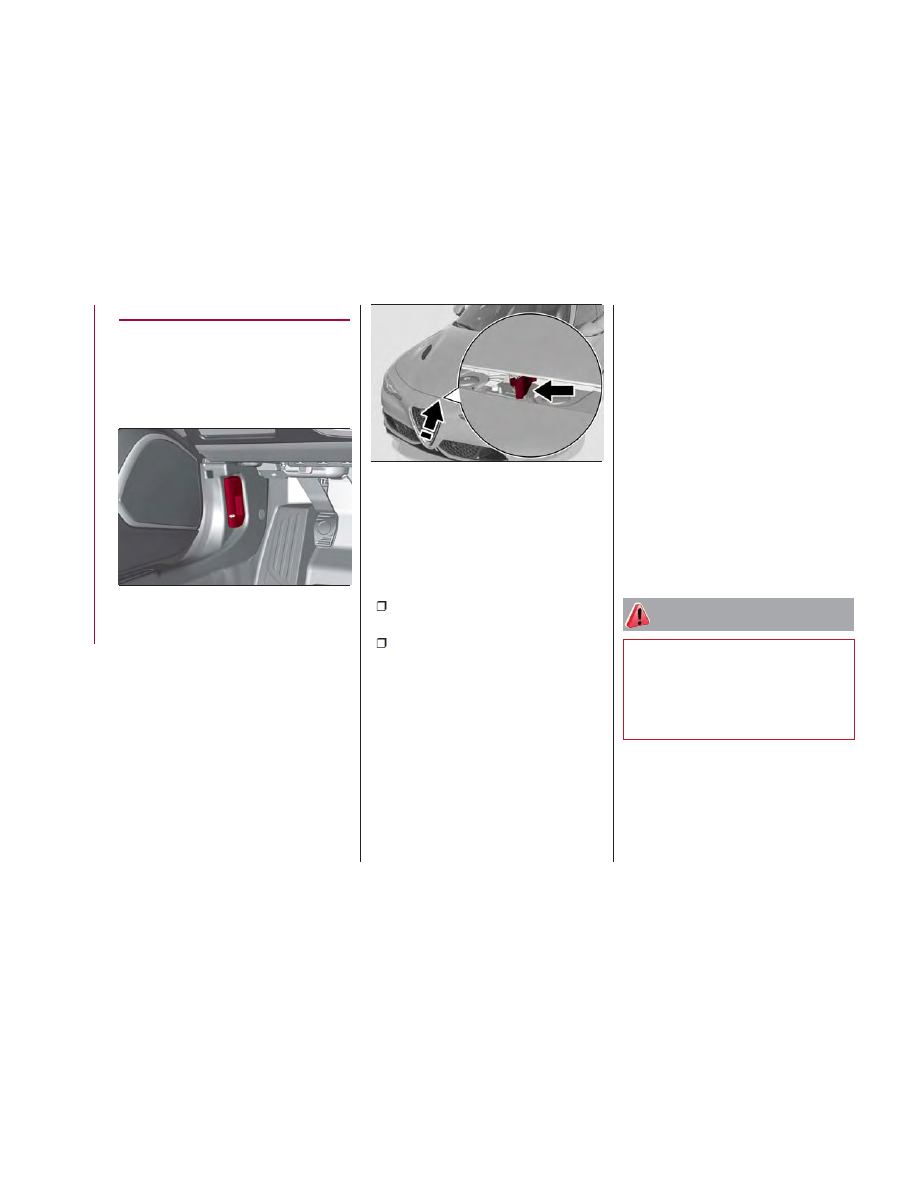

Hood Release Lever

GUID-04196S0002EM

Lift Under Hood Latch Up Then Left

52

GETTING

TO

KNOW

YOUR

VEHICLE

TRUNK

The trunk unlocking is electrically
operated and is deactivated when the
car is in motion.

Opening

Opening From The Outside
When unlocked, the trunk lid can be
opened from outside the vehicle using
the external trunk lid release button
located between the plate lights. Push
the button until you hear a “click.” The
trunk lid can also be opened by quickly
pushing the external trunk lid release
button on the key fob twice.

The turn signal indicators will blink and
the internal lights will switch on when
the trunk lid is opened. They switch off
automatically when the trunk lid is
closed.
The lights switch off automatically after
a few minutes if the trunk lid is left
open.

Opening From The Inside
When unlocked, the trunk lid can be
opened from inside the vehicle using
the internal trunk lid release button,
located under the dashboard near the
engine hood opening lever. Push the
trunk lid release button until you hear a
“click.”

Trunk Lid Emergency Opening
A lever can be found in the trunk lid
over the lock to allow opening from the
inside.

Pull the lever in the direction indicated
by the arrow to open the trunk lid.
The lever can be seen in the dark.

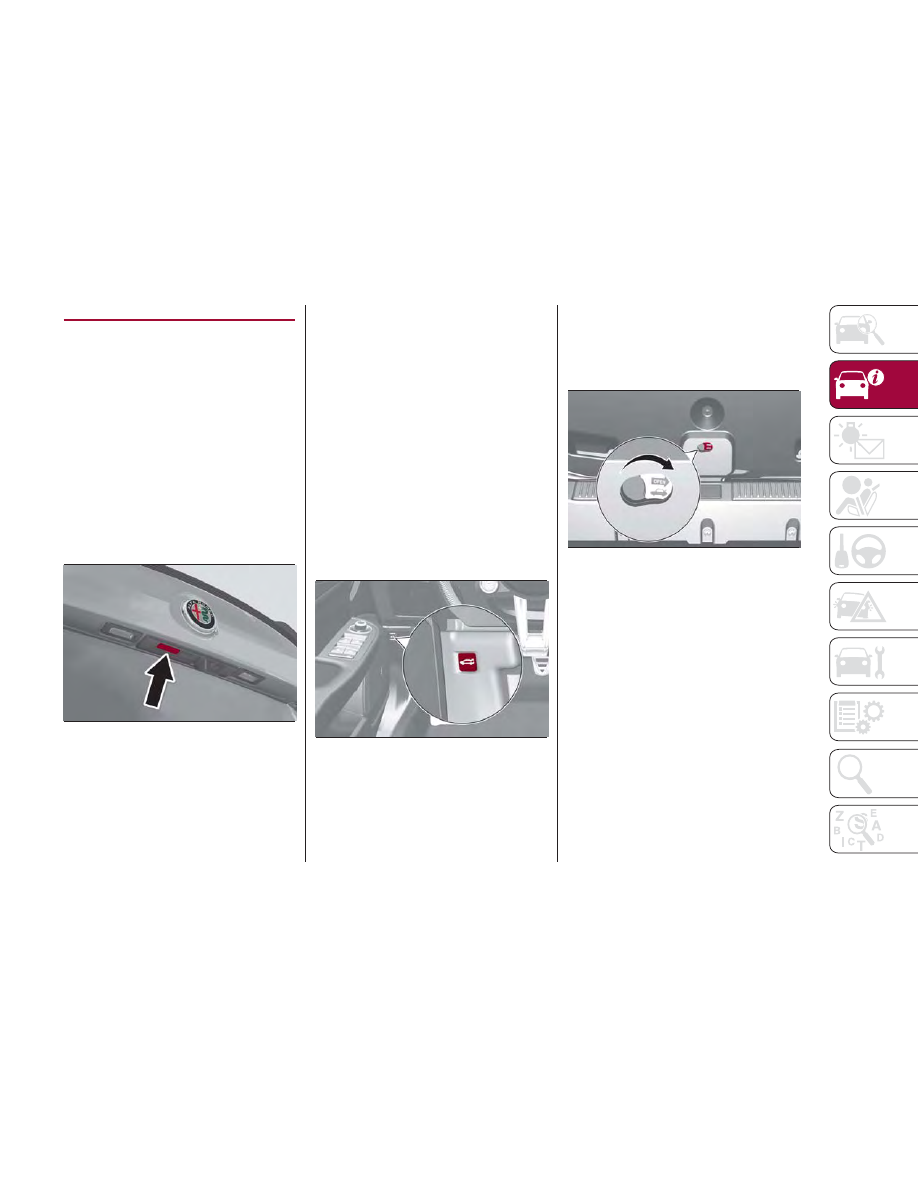

GUID-04056S0005EM

External Trunk Lid Release Button

GUID-04206S0002EM

Internal Trunk Lid Release Button

GUID-04206S0006EM

Emergency Release Button

53

Closing

Grip one of the handles and lower the
trunk lid until it clicks.

Note:

It will not be possible to open the

trunk lid with a key or by pushing the
button in the passenger compartment
when the battery is disconnected. So,
always position the manual trunk lid
opening strap on the trunk lid lock
before disconnecting the battery. Refer
to “Storing The Vehicle” in “Servicing
And Maintenance” for the procedure.

Trunk Initialization

Note:

If the battery is disconnected or the
protection fuse blows, the trunk lid
opening/closing mechanism must be
re-initialized as follows:

1. Close all the doors and the trunk lid.

2. Push the lock button on the remote
control.

3. Push the unlock button on the
remote control.

Luggage Compartment
Specifications

Access To The Tire Repair Kit
To access the Tire Repair Kit, lift the
carpet in the luggage compartment.
For its use, refer to ”Tire Repair Kit” in
“In Case Of Emergency” for further
information.

Rear Cargo Tie–Downs — If
Equipped
There are four hooks inside the luggage
compartment for attaching the cargo
net or cables which can secure the
cargo be carried.

Note:

Do not apply a load greater than 22 lbs
(10 kg) on a single hook.

Cargo Net — If Equipped
This is useful for correctly arranging the
cargo and/or for transporting light
materials.
The cargo net is available from an
authorized dealer.

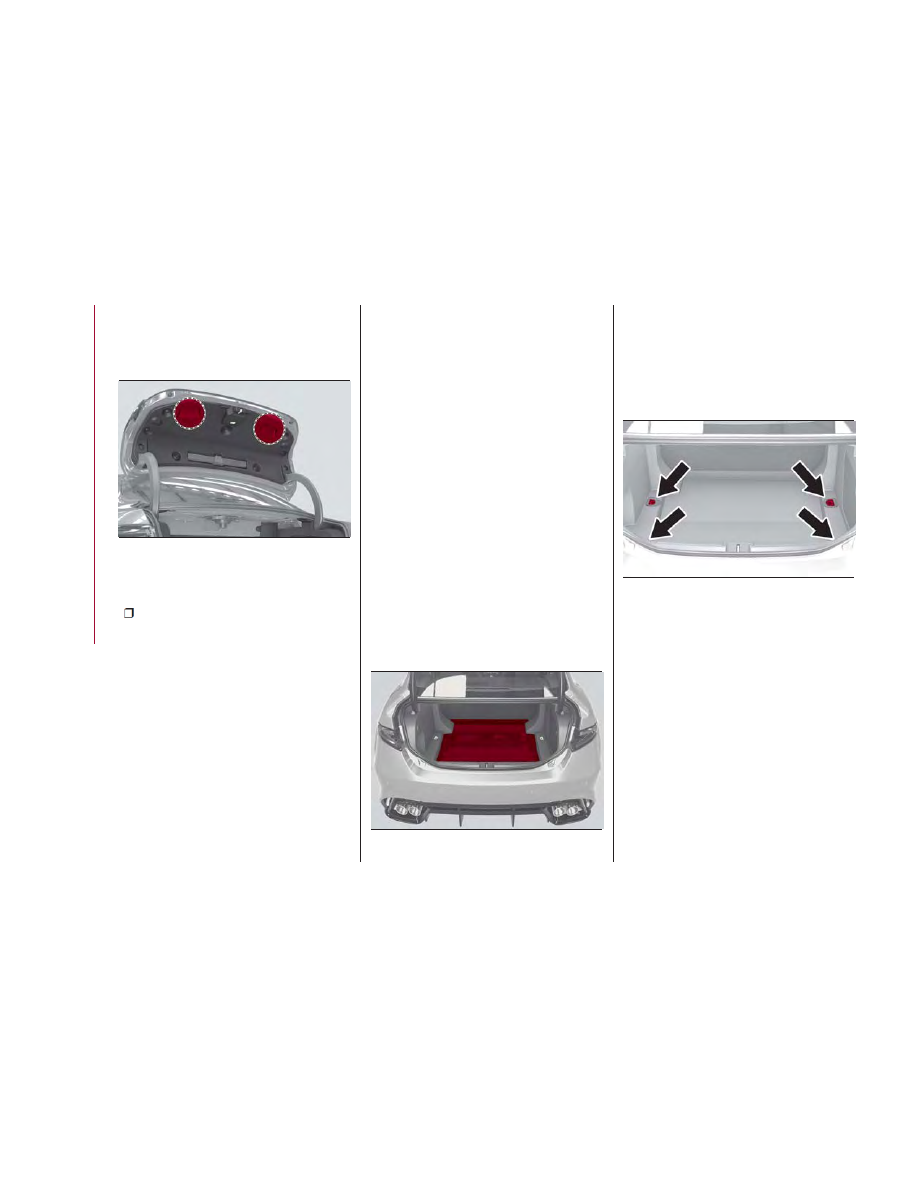

GUID-04206S0003EM

Trunk Lid Internal Handles

GUID-04206S0004EM

Cargo Area

GUID-04206S0005EM

Rear Cargo Tie-Downs

54

GETTING

TO

KNOW

YOUR

VEHICLE

INTERNAL
EQUIPMENT

Glove Compartment

To open the glove compartment
proceed as follows:

1. If equipped with a lock, unlock the
glove compartment by placing the
emergency key in the lock on the
handle.

2. Pull handle to open the glove
compartment.

When the glove compartment is
opened, a light turns on to illuminate
the inside of the compartment.
Note: Do not insert objects of such a
size that the compartment cannot be
completely closed. Always make sure
that the glove compartment is
completely closed when driving.

Sun Visors

The sun visors are located at the sides
of the interior rear view mirror. They can
be adjusted forward and sideways.
To direct the visor toward the
passenger side window, detach the
visor from the interior rear view mirror
side hook and turn it towards the side
window.
Courtesy mirrors with lights are fitted on
the back of the sun visors and can be
used even in poor light conditions.

Note: A rear facing child restraint
system should never be fitted in the
front passenger seat. Always comply
with the instructions on the sun visor.
Refer to "Supplementary Restraint
System (SRS)" in "Safety" for more
information.

Homelink — If Equipped

Description
Homelink is a fixed system installed on
the vehicle. It can sync up to three
different devices that activate garage
doors, gates, lighting systems, and
home or office alarm systems.

Programming

Warning!

Vehicle exhaust contains carbon

monoxide, a dangerous gas. Do not run
your vehicle in the garage while
programming the transceiver. Exhaust gas
can cause serious injury or death.

Your motorized door or gate will open

and close while you are programming the
universal transceiver. Do not program the
transceiver if people, pets or other objects
are in the path of the door or gate. Only
use this transceiver with a garage door
opener that has a “stop and reverse”
feature as required by Federal safety
standards. This includes most garage door
opener models manufactured after 1982.
Do not use a garage door opener without
these safety features. Call toll-free
1-800-355-3515 or, on the Internet at
HomeLink.com for safety information or
assistance.

GUID-04246S0001EM

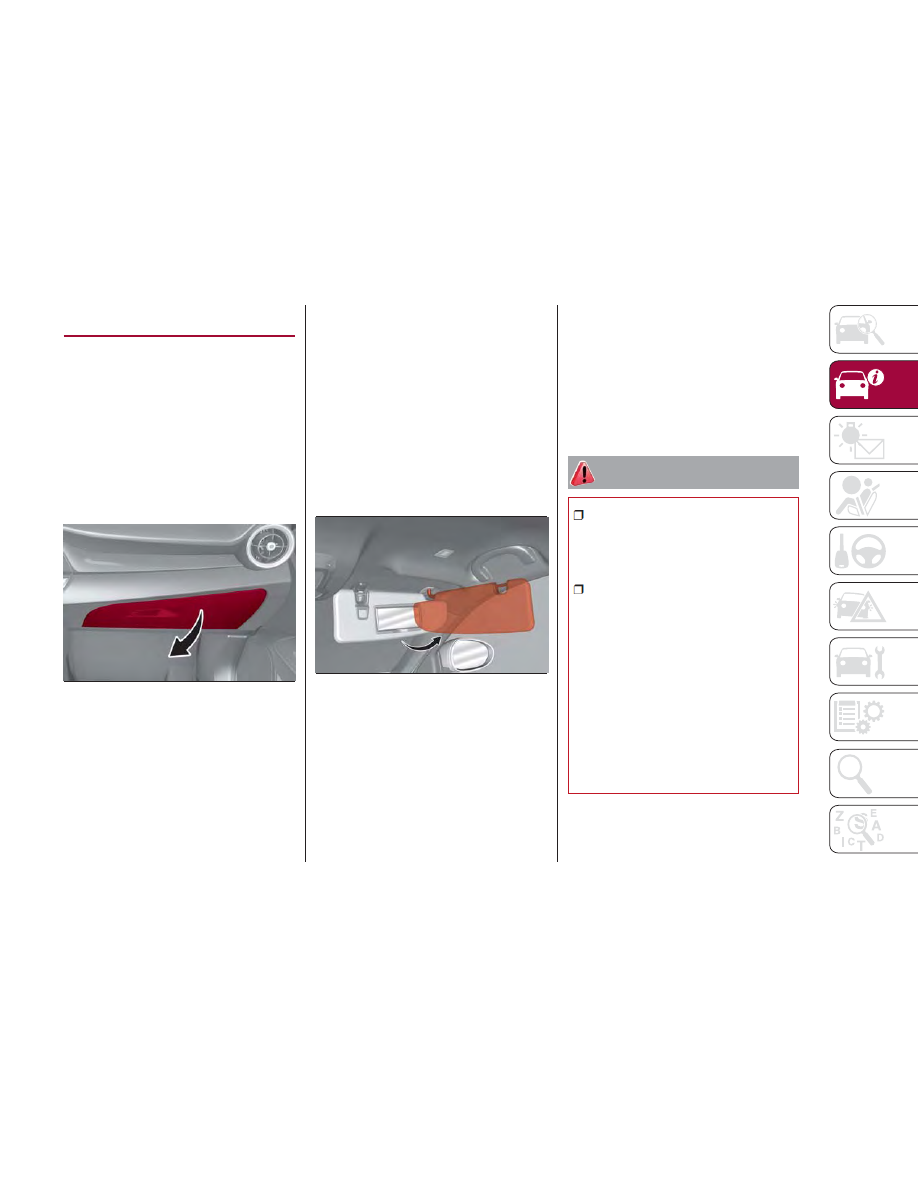

Opening The Glove Compartment

GUID-04246S0002EM

Rotate Sun Visor Toward

Passenger Window

55

Note: Without starting the engine,
activate the handbrake and place the
ignition in the ON position.

The following operation will delete the
manufacture’s standard codes and
does not need to be repeated during
the subsequent button programming:

Push and hold the outer buttons

(1 and 3). After about 10 seconds, the
lighted indicators will start to flash.
Release both buttons.

Note: Follow the steps below to begin
programming your remote control to
one of the HomeLink buttons:

1. Push and hold the desired
HomeLink button (1, 2 or 3).

2. When the HomeLink indicator
begins to flash slowly, move the
portable remote control one to three
inches from the HomeLink system
(keeping the programmable button
pushed down).

3. If the indicator does not begin to
flash quickly, change the distance
between the HomeLink and the
portable remote control and try the
procedure again.

4. The HomeLink indicator flashes,
first slowly and then quickly. When the
indicator starts to flash quickly, release
both buttons.

Using The Homelink System
The HomeLink system activates the
garage door or gate motor, just like the
portable remote control. The car must
be within the range of the garage door
and the ignition must be in the ON
position.

Push the programmed button (1, 2 or
3). While the signal is being transmitted,
the indicator is lit and the system
(garage door, gate, etc.) will respond.
If the HomeLink system does not
operate, the original portable remote
control may be equipped with an
alternative code (refer to “Alternative
Code Synchronization”).
If necessary, the original remote control
can still be used to operate the system.

Alternative Code Synchronization
To check whether the garage door or
gate motor has an alternative code,
proceed as follows:

1. Read the garage door or gate motor
manufacturer manual.

2. The portable remote control seems
to have programmed to the HomeLink
system, but the garage door or gate
can be neither opened or closed.

3. Push the programmed button and
keep it pushed (1, 2 or 3). With an
alternative code system, the indicator
flashes briefly, and then remains off
for two seconds. This sequence is
repeated for 20 seconds.

GUID-04246S0006NA

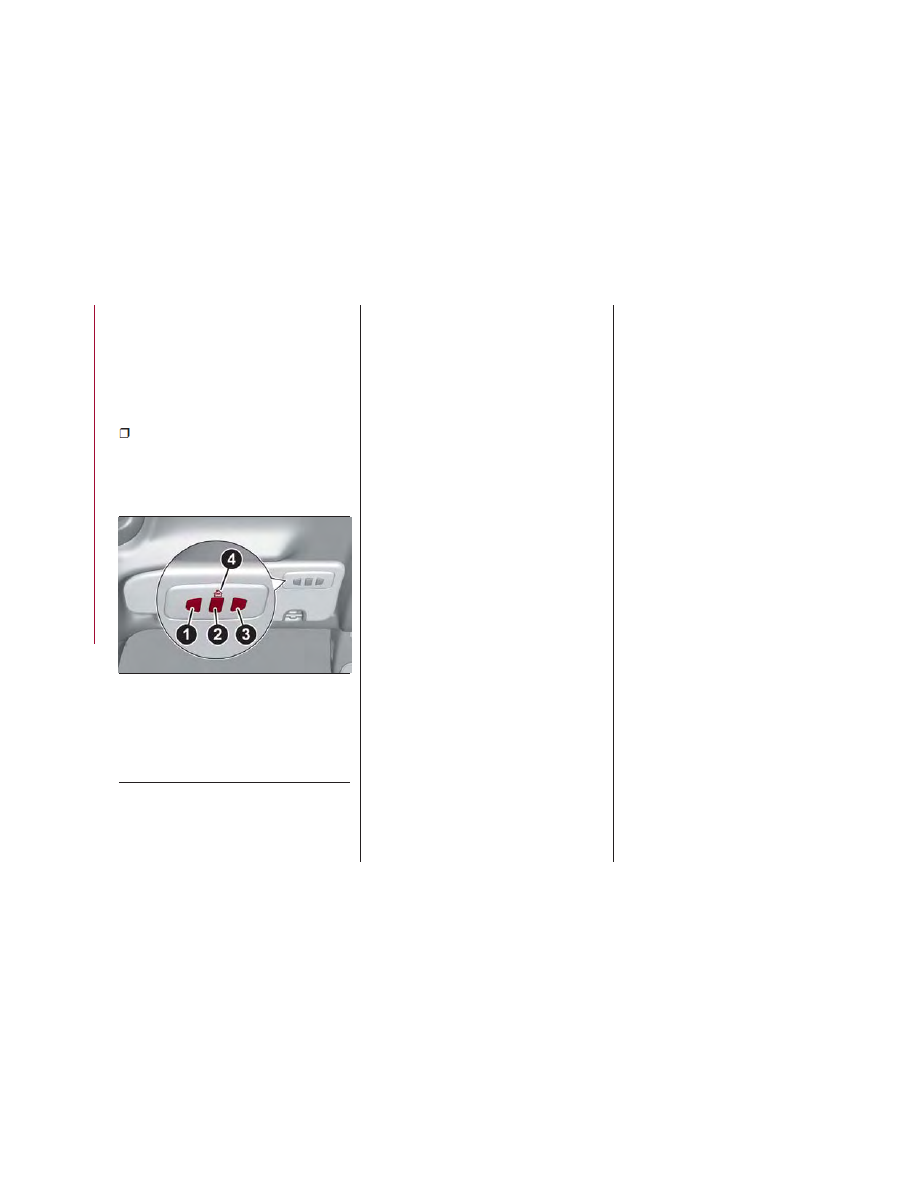

Garage Door Opener (Homelink)

Buttons

1 — Homelink Button 1
2 — Homelink Button 2
3 — Homelink Button 3
4 — Homelink Indicator

56

GETTING

TO

KNOW

YOUR

VEHICLE

Warning!

Vehicle exhaust contains carbon

monoxide, a dangerous gas. Do not run
your vehicle in the garage while
programming the transceiver. Exhaust gas
can cause serious injury or death.

Your motorized door or gate will open

and close while you are programming the
universal transceiver. Do not program the
transceiver if people, pets or other objects
are in the path of the door or gate. Only
use this transceiver with a garage door
opener that has a “stop and reverse”
feature as required by Federal safety
standards. This includes most garage door
opener models manufactured after 1982.
Do not use a garage door opener without
these safety features. Call toll-free
1-800-355-3515 or, on the Internet at
HomeLink.com for safety information or
assistance.

Note: To program Homelink using an
Alternative Code, the car must be
within range of the garage door.
Activate the handbrake and turn the
ignition to ON, without starting the
engine.

Proceed as follows:

1. Locate the “Learn” or “Train” button
on the garage door or gate motor. The
color and position may vary depending
on the manufacturer (consult the
garage door or gate manual). Push the
“Learn” or “Train” button (this normally
activates the setting warning light).

2. Push the desired HomeLink button
(1, 2 or 3). When the HomeLink
indicator begins to flash slowly, move
the portable remote control one to three
inches from the HomeLink system
(keeping the programmable button
pushed down).

3. Within 30 seconds, push the
programmed key (1, 2 or 3) and release
it. Push the programmed button a
second time and release it to conclude
the operation. For some motors, the
operation will probably have to be
repeated a third time to end the setting.
The motor should now be capable of
recognizing the signal transmitted by
HomeLink and then open/close the
door or gate.

Programming A Single Key
It is possible to program another
original remote control on an already
programmed HomeLink key by
canceling the previously stored
frequency.

Warning!

Vehicle exhaust contains carbon

monoxide, a dangerous gas. Do not run
your vehicle in the garage while
programming the transceiver. Exhaust gas
can cause serious injury or death.

Your motorized door or gate will open

and close while you are programming the
universal transceiver. Do not program the
transceiver if people, pets or other objects
are in the path of the door or gate. Only
use this transceiver with a garage door
opener that has a “stop and reverse”
feature as required by Federal safety
standards. This includes most garage door
opener models manufactured after 1982.
Do not use a garage door opener without
these safety features. Call toll-free
1-800-355-3515 or, on the Internet at
HomeLink.com for safety information or
assistance.

57

Note: Activate the handbrake and
place the ignition to ON without starting
the engine.

Proceed as follows:

1. Push the desired HomeLink button
and keep it pushed (1, 2 or 3). Do not
release the button until the last
operation has been performed.

2. When the HomeLink indicator
begins to flash slowly, move the
portable remote control 1 to 3 inches
from the system (keeping the
programmable button pressed down).

If the indicator does not begin to flash
quickly, change the distance between
the HomeLink and the portable remote
control and try the procedure again.

The HomeLink indicator flashes, first

slowly and then quickly. When the
indicator starts to flash quickly, release
both buttons on the remote control.

The system previously programmed to
HomeLink has now been deleted and
the new system is ready to use. This
does not affect the other two HomeLink
buttons in any way.

Deleting Programmed Keys
It is recommended to delete HomeLink
programming before selling the car.
All three keys are deleted simultaneously.
Proceed as follows:

1. Push and hold the outer buttons
(1 and 3). After about 10 seconds, the
indicator will start to flash.

2. Release both keys.

Technical Information For After
Sales Service
If you are unable to set up HomeLink
successfully after following the above
instructions, contact After Sales Service
(HomeLink free hotline number
1-800-355-3515 ) with the following
information:

Vehicle make and model, including

manufacturing year and country of
purchase;

Make, model, age and frequency of

use of the original portable remote
control (if known).

Note: For US:

FCC ID: M3N-82135300

For Canada:

IC: 7812A-82135300

For Mexico:

RLVC-A213-0334

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful
interference, and (2) this device must
accept any interference received,
including interference that may cause
undesired operation.

Note: Changes or modifications not
expressly approved by the party
responsible for compliance could void
the user's authority to operate the
equipment.

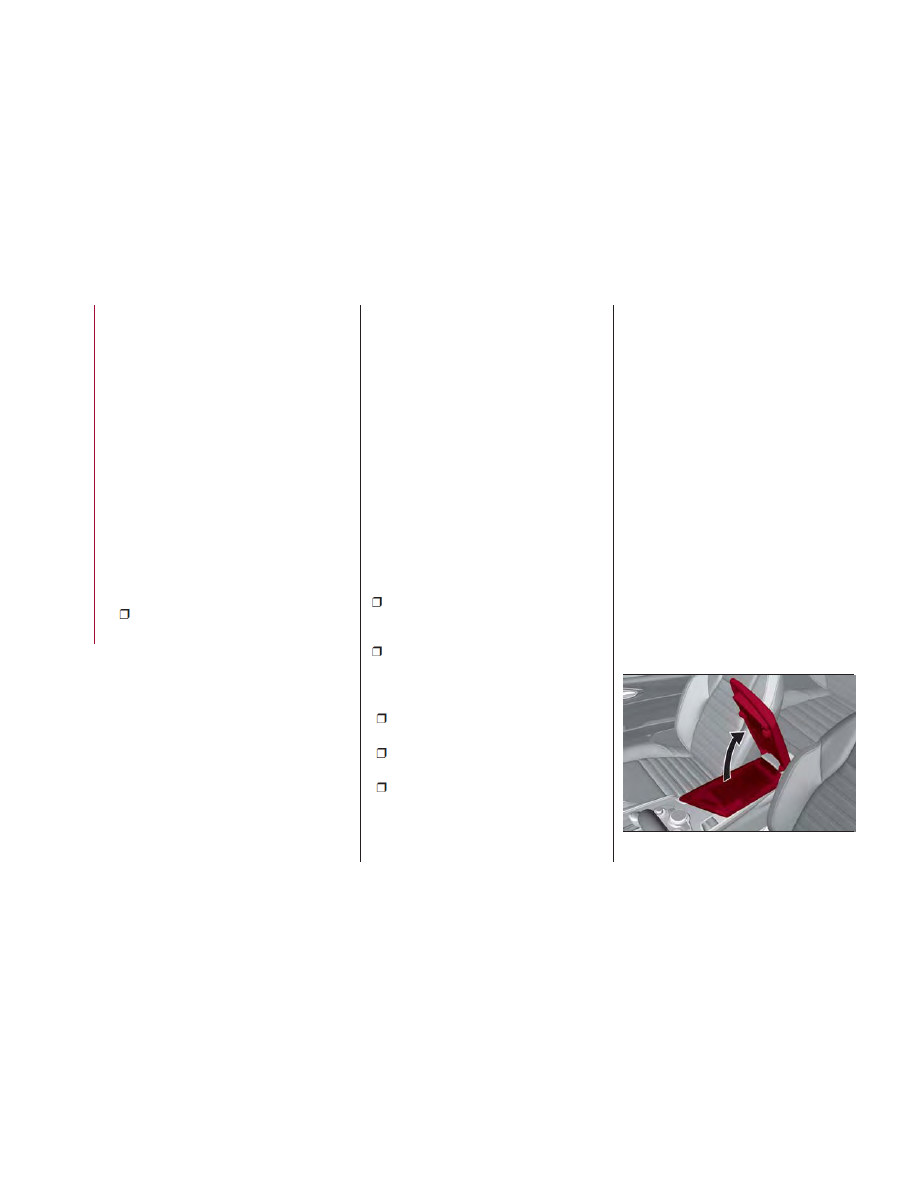

Center Console

The center console storage
compartment is located between the
front seats.
To access the center console storage,
lift the upper part of the center console
as shown below.

GUID-04246S0004EM

Center Console

58

GETTING

TO

KNOW

YOUR

VEHICLE

Warning!

Do not operate this vehicle with a console
compartment lid in the open position.
Driving with the console compartment lid
open may result in injury in a collision.

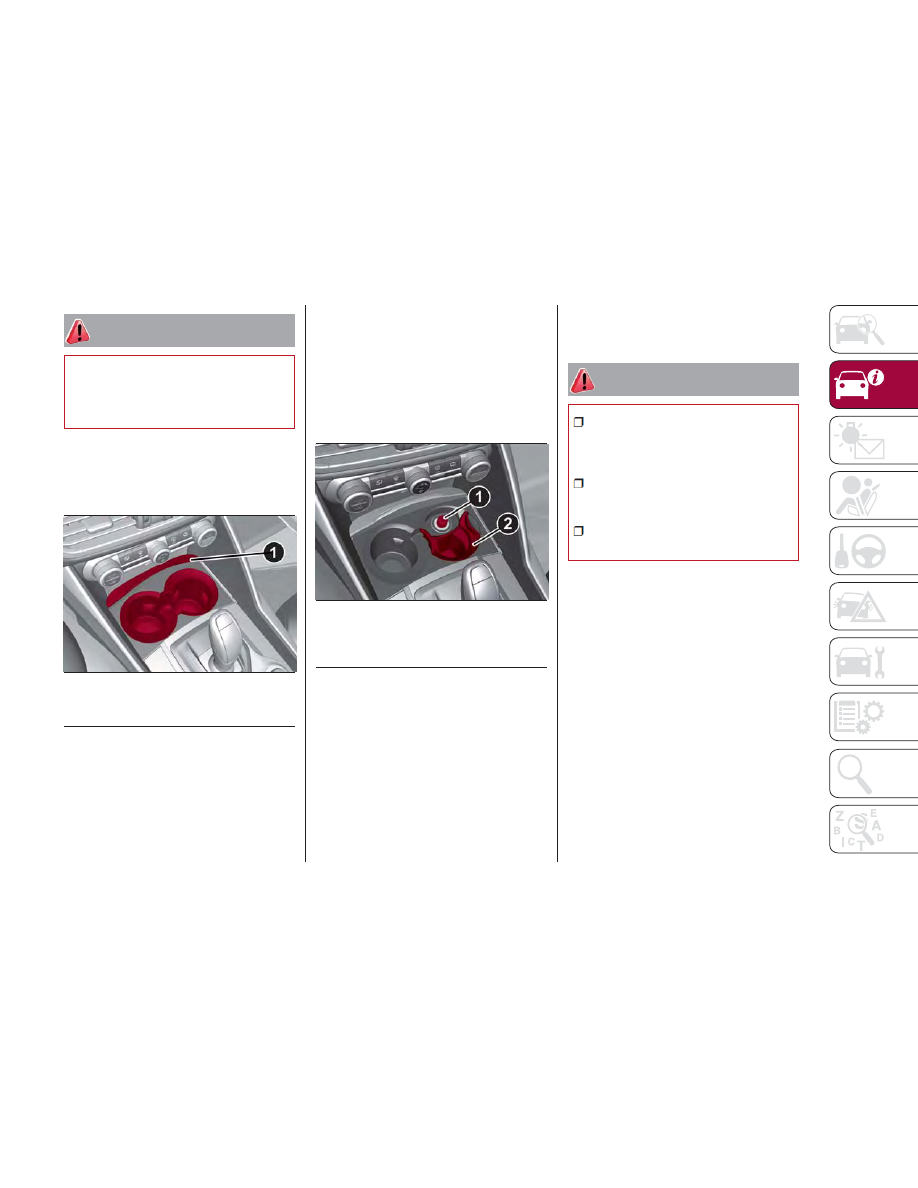

Cupholder

Two cupholders are available in the
center console.

To access the cupholders, slide the
cover forward. To close the
compartment, push the cover and it
will close automatically.

Cigarette Lighter And
Ashtray — If Equipped

To activate the cigarette lighter, push
the cigarette lighter button.
After a few seconds, the cigarette
lighter will return to its initial position
and be ready for use.

The ashtray is a removable plastic
container located inside the right cup
holder, behind the cigarette lighter.

Warning!

The cigar lighter gets extremely hot.

Handle it carefully and make sure that
children don’t use it: risk of fire and/or
burns.

Do not use the ashtray as a waste

paper basket: it may catch fire in contact
with cigarette stubs.

Always check that the cigarette lighter

is switched off.

Fire Extinguisher —
If Equipped

A fire extinguisher is provided on some
models.

GUID-04246S0005EM

Cupholders In Center Console

1— Cover

GUID-04246S0015EM

Cigarette Lighter And Ashtray

1— Cigarette Lighter Button
2— Ashtray

59

ENVIRONMENTAL
PROTECTION
SYSTEMS

The following systems are used for
reducing engine emissions:

Catalytic Converter

Oxygen Sensors

Evaporation Control System

ACTIVE
AERODYNAMICS

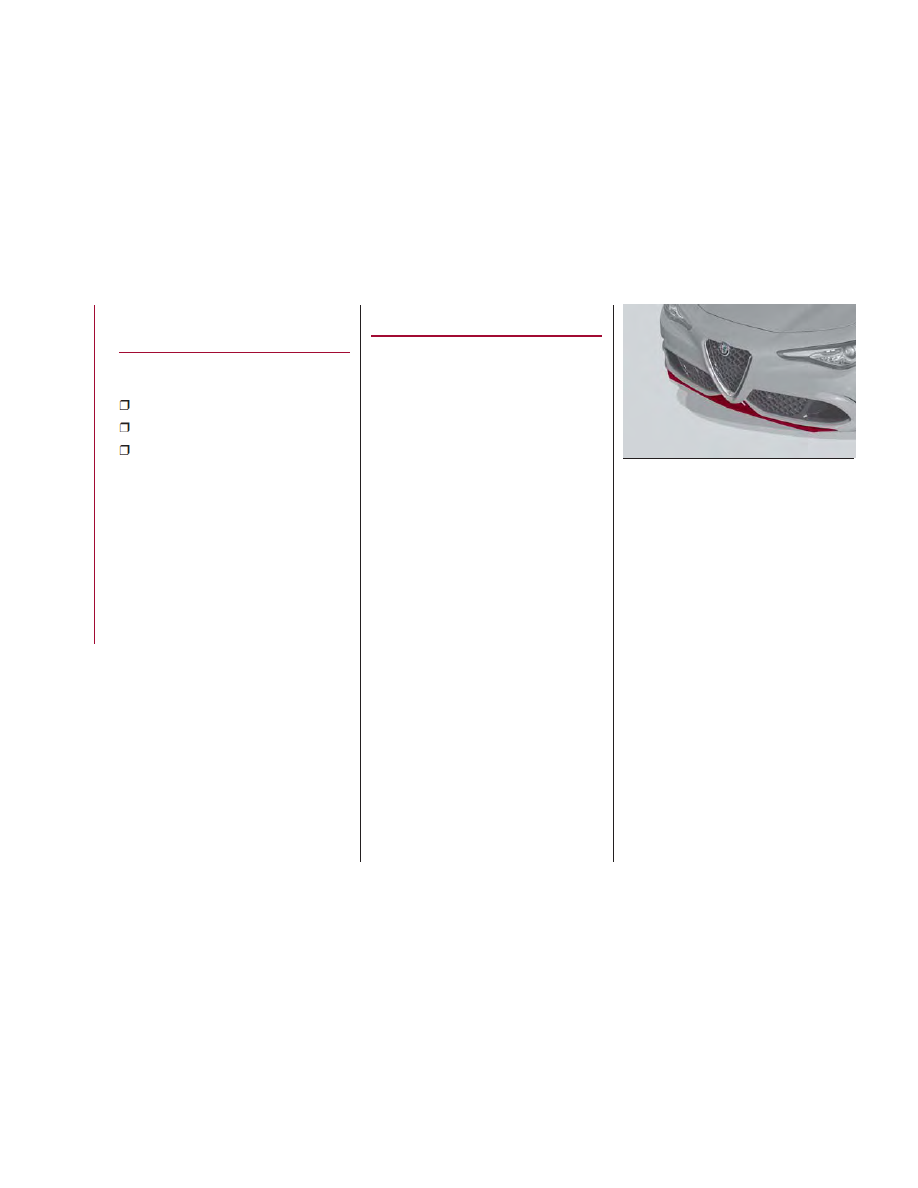

Front Mobile Spoiler
(Alfa Active Aero)

This is an automatic device, working at
the vehicle speed, which allows higher
reactivity at average speeds and higher
vehicle stability at high speeds,
regulating the air flow into the lower part
of the vehicle.

Note:

The system is not active in
temperatures near or below zero, or
when the “Alfa DNA Pro” selector is in
the "Normal" or "Advanced Efficiency"
positions.

If there is a fault, a generic failure icon
will light up on the instrument panel
display, along with a message that will
identify the type of malfunction. See
your authorized dealer if a fault occurs.

GUID-04296S0001EM

Front Facia

60

GETTING

TO

KNOW

YOUR

VEHICLE

GETTING TO KNOW YOUR INSTRUMENT PANEL

This section gives you all the
information you need to understand
and use
the instrument panel correctly.

INSTRUMENT PANEL FEATURES . . .62
INSTRUMENT CLUSTER
DISPLAY . . . . . . . . . . . . . . . . . .64
WARNING LIGHTS AND
MESSAGES ON THE INSTRUMENT
PANEL. . . . . . . . . . . . . . . . . . . .70
ONBOARD DIAGNOSTIC
SYSTEM . . . . . . . . . . . . . . . . . .94

61

INSTRUMENT PANEL FEATURES

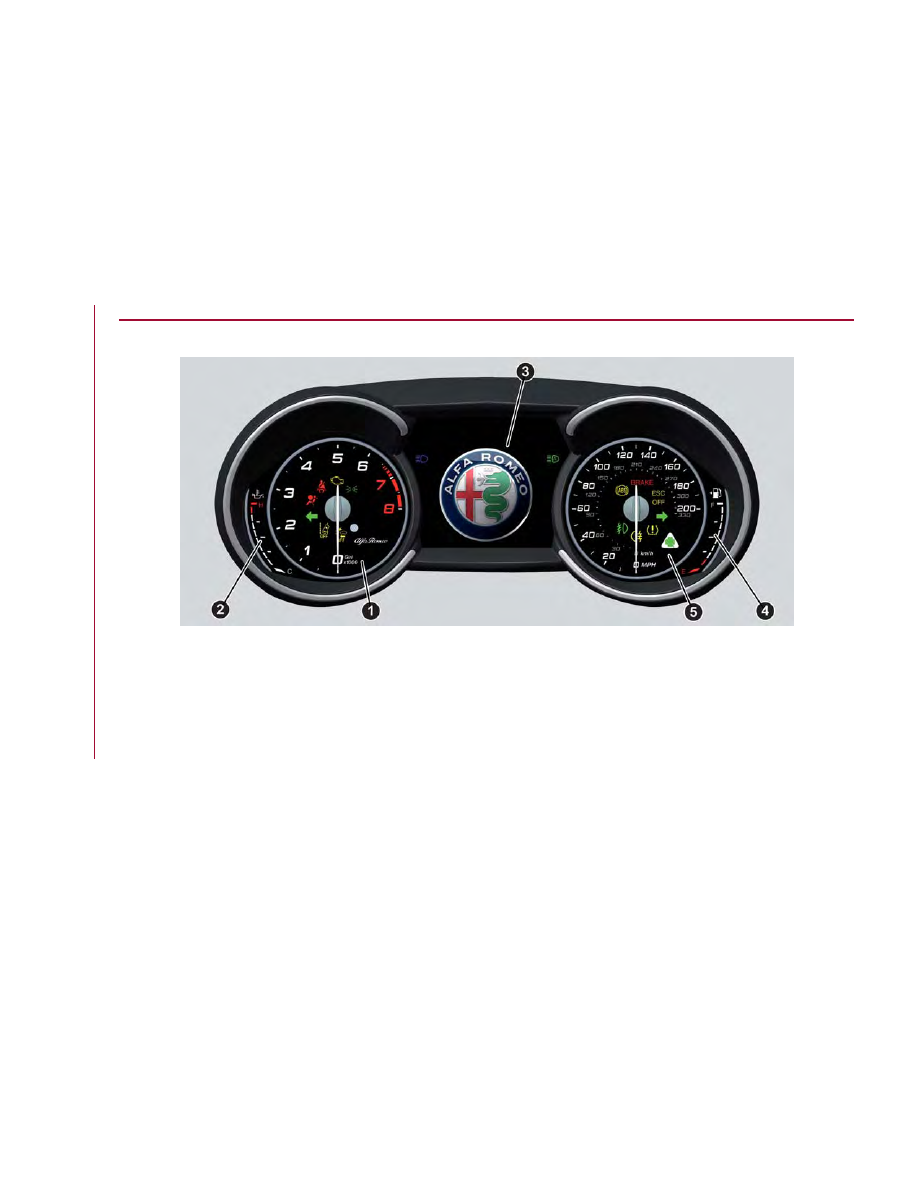

Instrument Cluster

1. Tachometer

2. Digital Engine Oil Temperature Gauge With Overheating Warning Light

3. Instrument Cluster Display

4. Digital Fuel Level Gauge (The Triangle On The Left Side Of The Symbol Indicates The Side Of The Vehicle With The Fuel Door)

5. Speedometer (Speed Indicator)

GUID-05026S0006EM

Instrument Cluster

62

GETTING

TO

KNOW

YOUR

INSTRUMENT

P

ANEL

Tachometer

The Tachometer indicates the engine
Revolutions Per Minute (RPM).

Adjusting Instrument Panel Lighting
(Brightness Sensor)
Inside the Tachometer there is a light
sensor capable of detecting light and
adjusting the brightness of the
instrument panel and the Connect
system display.

Engine Oil Temperature
Gauge

The digital indicator monitors the
temperature of the engine oil and starts
supplying indications when the oil
temperature reaches approximately
122° F (50°C).

Under normal usage, the temperature
should remain around the middle of the
digital scale according to the working
conditions.
The

warning light will turn on to

signal the excessive increase of the
engine oil temperature.
In the event of excessive engine oil
temperature, stop the engine
immediately and contact an authorized
dealer.

Fuel Level Gauge

The digital fuel gauge monitors the
amount of fuel in the tank.
When the

warning light turns on, a

message is displayed, and a chime is
sound when 2.38 Gallons (9.0 L) of fuel
are left in the tank.

Note: If the low fuel warning light turns
on, refuel the vehicle at your nearest
fuel station.

Caution!

Do not travel with the fuel tank almost
empty: any gaps in fuel supply could
damage the catalytic converter.

Speedometer

The speedometer shows the vehicle
speed in miles per hour and/or
kilometers per hour (mph/km/h).

63

INSTRUMENT CLUSTER DISPLAY

Instrument Cluster Display Description

The vehicle is equipped with a driver-interactive display that is located in the instrument cluster.
When one or more of the doors have been opened or closed and the ignition is in the OFF position, the instrument cluster will
display the vehicle mileage for a few seconds.

Reconfigurable Instrument Cluster Display

During operation, the instrument cluster display is divided into multiple sections which show driving data, warnings, and failure
indications.

GUID-05036S0001QV

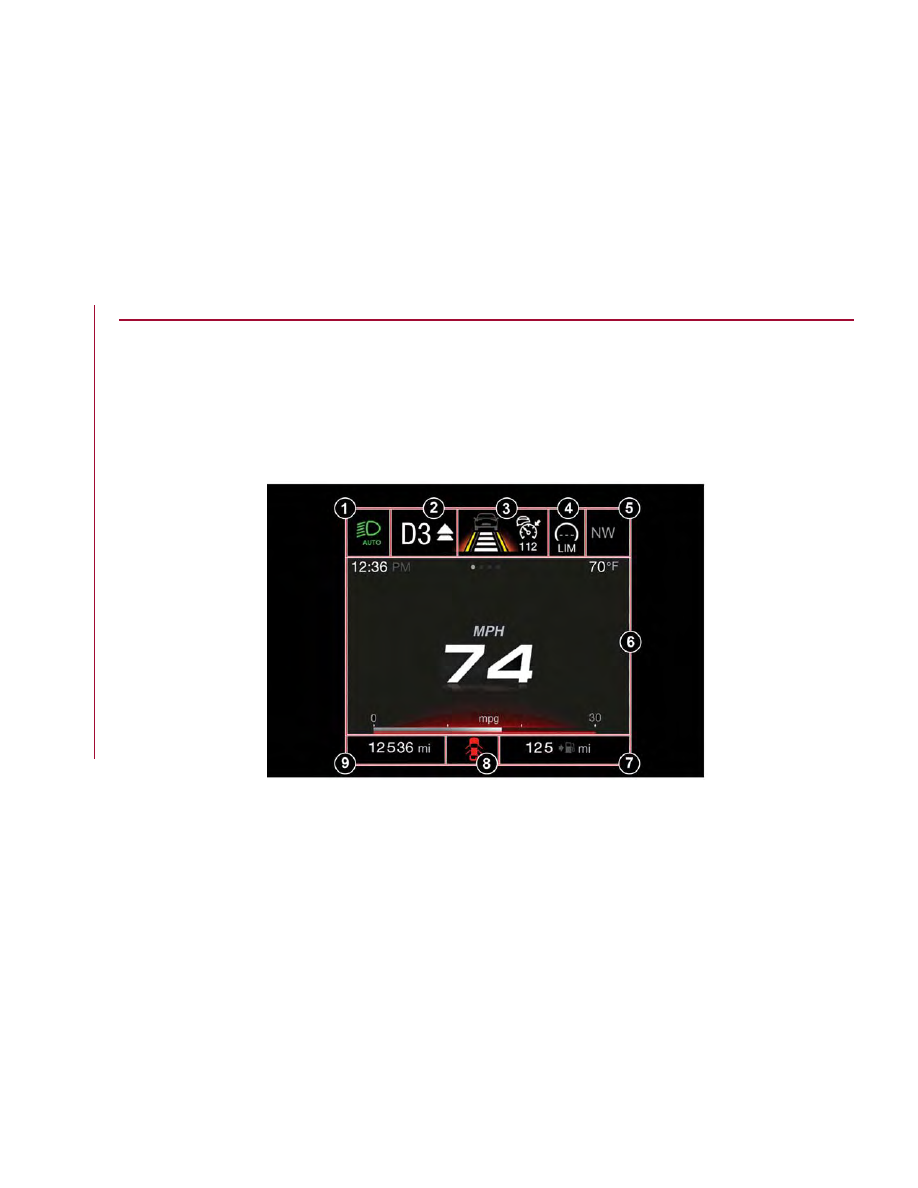

Premium Instrument Cluster Display

64

GETTING

TO

KNOW

YOUR

INSTRUMENT

P

ANEL
