Alfa Romeo Giulietta (2017 год). Руководство - часть 29





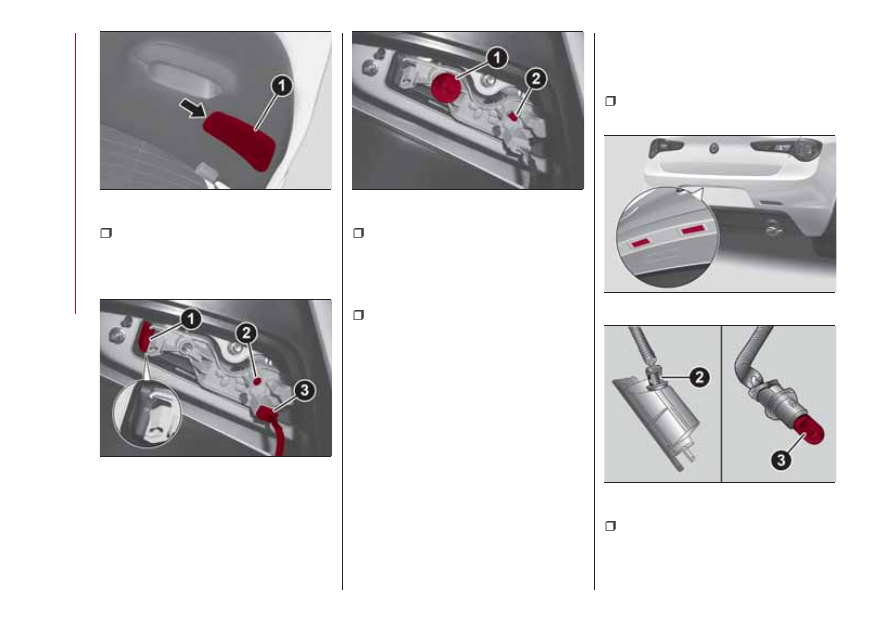

снимите разъем 3 РИС. 78 и выньте

ламповый патрон, для этого сначала
нажмите на стопор 1 и затем отвинтите
винт 2;

для снятия лампы слегка надавите на

нее и поверните против часовой
стрелки (1 = лампа фонаря заднего
хода; 2 = лампа задней
противотуманной фары) (см. РИС. 79);

установите ламповый патрон, сначала

завинтив винт 2, а затем закрепив
патрон стопором 1. Подсоедините
разъем 3 и установите заглушку 1
РИС. 77.

ПРЕДУПРЕЖДЕНИЕ Во время снятия
заглушки 1 накройте наконечник
отвертки тряпкой, чтобы не поцарапать
заглушку.

ТРЕТИЙ СТОП-СИГНАЛ

Светодиодные лампы стоп-сигналов
расположены на спойлере крышки
багажника. Для замены обратитесь в
сервисный центр Alfa Romeo.

ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА

Замена ламп выполняется следующим
образом:

снимите узел фонаря подсветки

номерного знака РИС. 80;

поверните по часовой стрелке

патрон 2 РИС. 81, выньте и замените
лампу 3;

77

A0K0637C

78

A0K0638AC

79

A0K0638BC

80

A0K0905C

81

A0K0640C

120

ЧР

ЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

установите новую лампу, проверьте

ее крепление, затем подсоедините узлы
освещения номерного знака РИС. 80 к
соответствующим гнездам и убедитесь
в ихправильной блокировке.

ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ

ОБЩИЕ СВЕДЕНИЯ

Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильныхс ним действий.

Для извлечения предохранителей
пользуйтесь пинцетом, который
крепится с внутренней стороны крышки
блока предохранителей в моторном
отсеке (описание процедуры снятия
крышки см. в параграфе "Блок
управления моторного отсека".

ИСПОЛНЕНИЯ С
АВТОМАТИЧЕСКОЙ КОРОБКОЙ
ПЕРЕДАЧ "ALFA TCT"

(для исполнений/рынков, где
предусмотрено)

Компоненты коробки передач Alfa TCT
защищены специальными плавкими
предохранителями. Для их замены
обратитесь в сервисный центр Alfa
Romeo.

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ

Предохранители автомобиля
сгруппированы на трехпанелях,
расположенныхв моторном отсеке, на
панели приборов и внутри багажника.

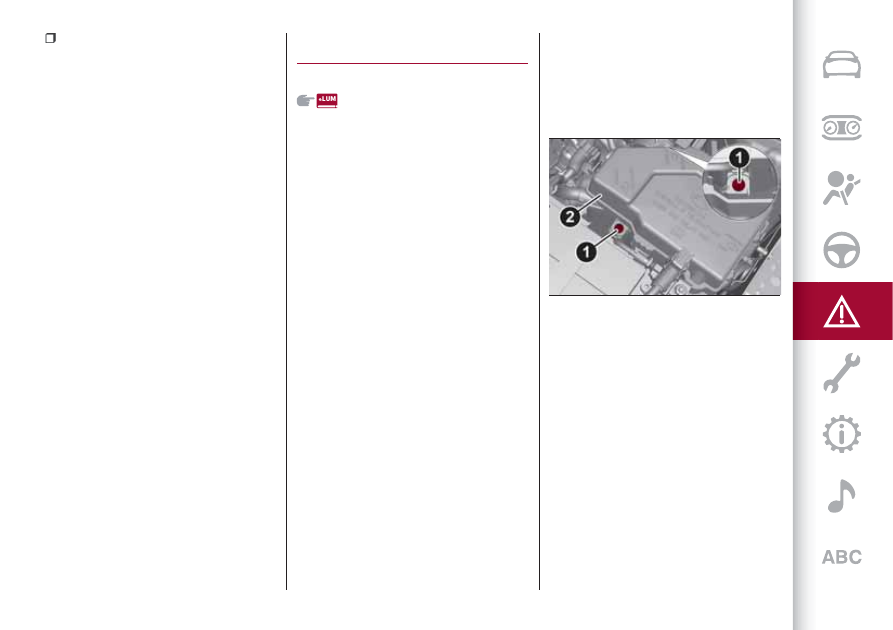

Блок предохранителей в моторном
отсеке

Расположен сбоку от аккумулятора
РИС. 83: для доступа к
предохранителям раскрутите винты 1
РИС. 82 и снимите крышку 2.

Номера всехэлектрическихприборов,
соответствующие определенным
предохранителям, нанесены на задней
стороне крышки.

После замены предохранителя
тщательно закройте крышку 2 блока
предохранителей.

82

A0K0525C

121

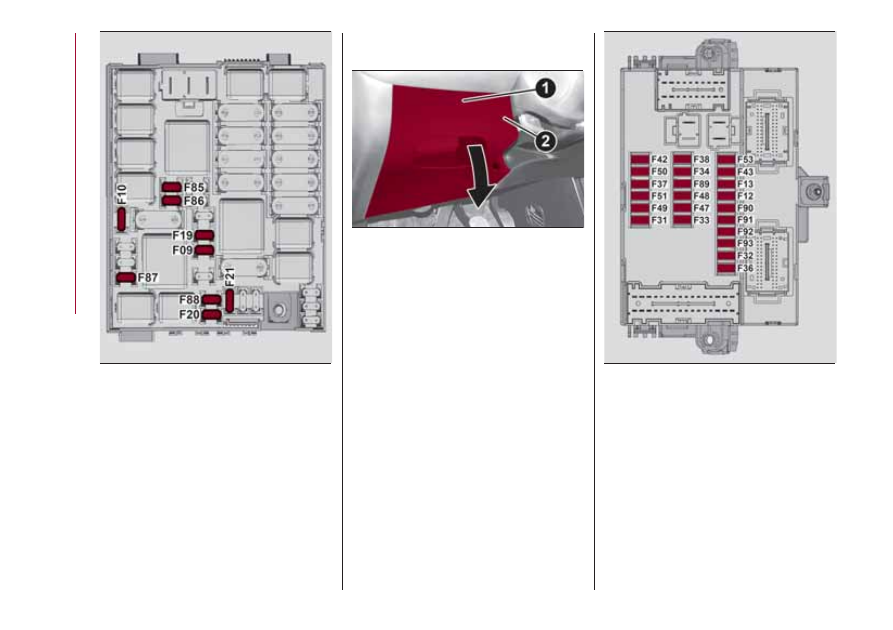

Блок предохранителей на панели
приборов

Для доступа к предохранителям
РИС. 85 завести одну руку в гнездо 1
РИС. 84 и опустить окошко 2.

83

A0K0231C

84

A0K0527C

85

A0K0244C

122

ЧР

ЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

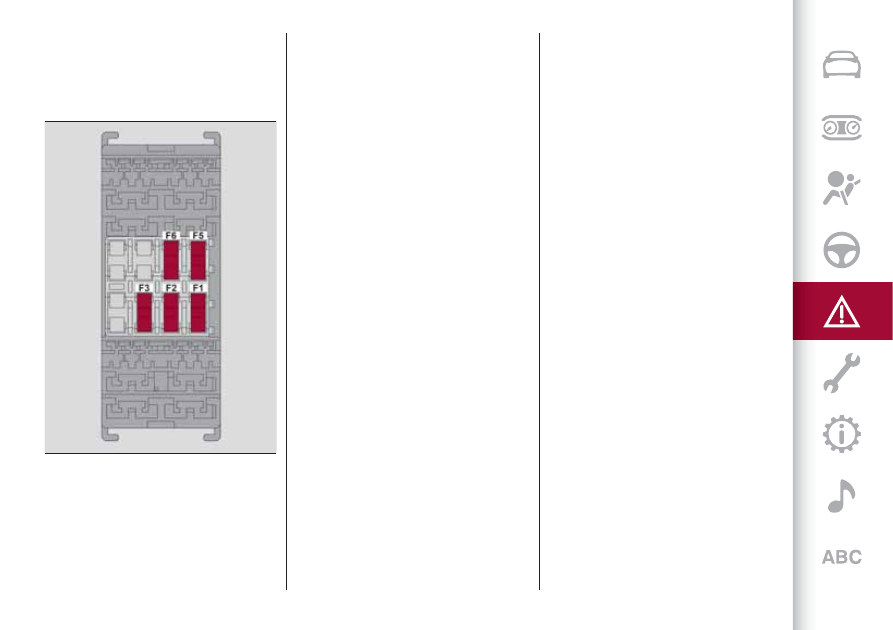

Блок предохранителей в багажном
отделении

Блок предохранителей (РИС. 86 )
находится с левой стороны в багажнике
под боковой обшивкой.

Для доступа обратитесь в сервисный
центр Alfa Romeo.

86

A0K0529C

123
