Alfa Romeo Giulietta (2017 год). Руководство - часть 28





Лампы

Тип

Мощность

Обозначение на

рисунке

Передние габаритные огни/дневные ходовые огни
(D.R.L.)

Индикатор

Задние габаритные огни

Индикатор

Фары ближнего света

H7

55 Вт

D

Фары дальнего света

H1

55 Вт

E

Фары ближнего света/фары дальнего света (исполнения
с биксеноновыми лампами) (для моделей/рынков, где
предусмотрено)

F

D1S

-

Передние указатели поворотов

PY24W

24 Вт

B

Задние указатели поворотов

R10W

10W

B

Боковые указатели поворотов

Индикатор

Стоп-сигналы

Индикатор

3-й стоп-сигнал

Индикатор

Подсветка номерного знака

W5W

5 Вт

A

Передние противотуманные фары

H3

55 Вт

E

Задние противотуманные фары

H21W

21 Вт

B

Фара заднего хода

P21W

21 Вт

B

Передний потолочный светильник

C10W

10W

C

Плафон багажного отделения

W5W

5 Вт

A

Плафон перчаточного ящика

C5W

5 Вт

C

116

ЧР

ЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

ПРЕДУПРЕЖДЕНИЕ

32) При работе с галогенными лампами касайтесь только металлических частей лампы. Прикосновение пальцев к стеклянной колбе лампы
снижает яркость света лампы и ведет к сокращению срока ее службы. При случайном контакте с колбой протрите ее тканью, смоченной в
спирте, и дайте высохнуть.

ВНИМАНИЕ!

109) Модификации или ремонт электрооборудования, выполненные неправильно и без учета технических характеристик системы в целом, могут
привести к нарушению работы и вызвать пожар.

110) Галогенные лампы содержат газ под давлением: в случае их поломки осколки могут разлететься в стороны.

111) По причине высокого напряжения питания замену биксеноновых ламп должны выполнять только квалифицированные специалисты.
Опасность летального исхода! Обратитесь в сервисный центр Alfa Romeo.

117

ЗАМЕНА ЛАМПЫ
ПРИБОРА НАРУЖНОГО
ОСВЕЩЕНИЯ

ПЕРЕДНИЕ ОПТИЧЕСКИЕ
БЛОКИ

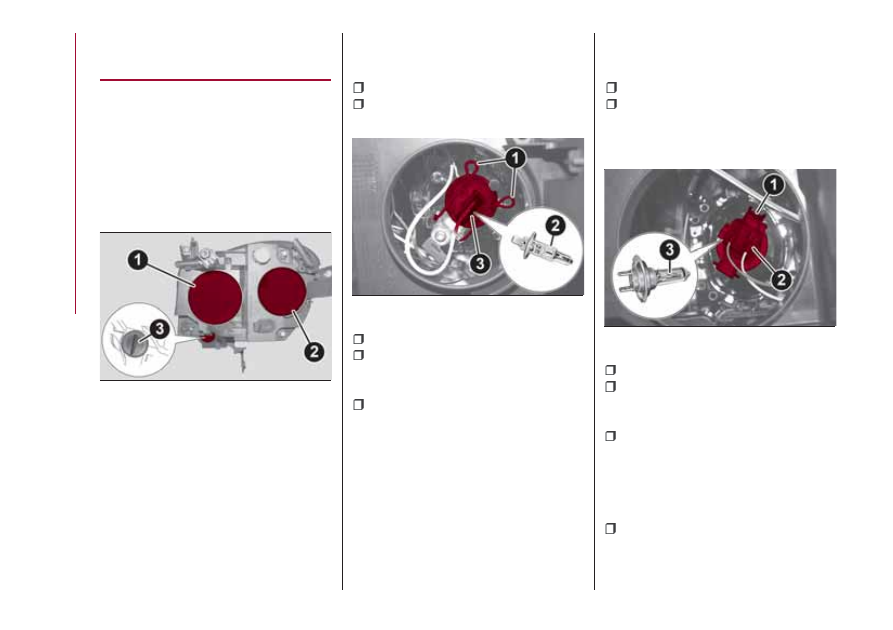

К передним оптическим элементам
относятся габаритные огни/дневные
ходовые огни (D.R.L.), фары ближнего
света, фары дальнего света и указатели
поворота. Расположение ламп
оптического элемента РИС. 71:

1: Фары ближнего света

2: Габаритные огни/дневные ходовые
огни и фары ближнего света

3: Указатели поворота

ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ (D.R.L.)

Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.

ФАРЫ ДАЛЬНЕГО СВЕТА

Замена лампы выполняется следующим
образом:

снимите заглушку 2 РИС. 71;
выньте разъем 3 РИС. 72, а затем

откройте язычки 1, вытянув ихнаружу;

извлеките лампу 2 замените ее;
установите новую лампу, проверьте

ее крепление, закрепите язычок 1 и
подсоедините разъем 3;

установите заглушку 2 РИС. 71.

ФАРЫ БЛИЖНЕГО СВЕТА

Замена лампы выполняется следующим
образом:

снимите заглушку 1 РИС. 71;
выньте разъем 2 РИС. 73, сдвиньте

вперед и отсоедините язычок 1, толкая
его в сторону внутренней части
автомобиля;

извлеките лампу 3 замените ее;
установите новую лампу, проверьте

ее крепление, закрепите язычок 1 и
подсоедините разъем 2;

установите заглушку 1 РИС. 71.

УКАЗАТЕЛИ ПОВОРОТА

Передняя

Замена лампы выполняется следующим
образом:

поверните на ¼ оборота против

часовой стрелки заглушку 3 РИС. 71;

71

A0K0631C

72

A0K0632C

73

A0K0633C

118

ЧР

ЕЗВЫЧАЙНЫЕ

СИ

ТУ

АЦ

ИИ

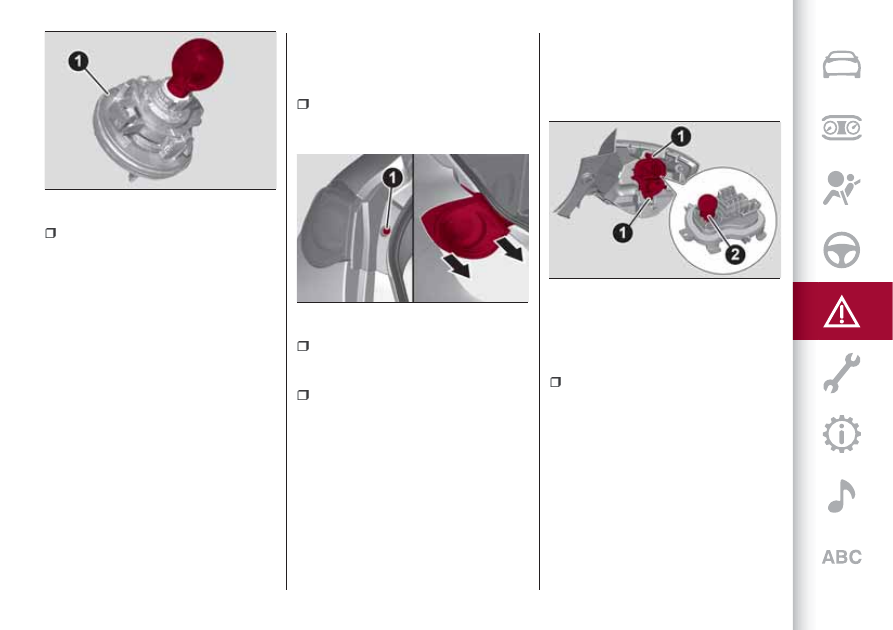

замените лампу и патрон 1 РИС. 74.

Боковые

Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.

ПЕРЕДНИЕ
ПРОТИВОТУМАННЫЕ ФАРЫ

(для исполнений/рынков, где
предусмотрено)

Для замены ламп обратитесь в
сервисный центр Alfa Romeo.

ЗАДНИЕ ОПТИЧЕСКИЕ БЛОКИ

К задним оптическим элементам
относятся габаритные огни,
стоп-сигналы, указатели поворота
(лампы в фиксированном оптическом
элементе), фонари заднего хода и
задние противотуманные фары (лампы в
оптическом элементе на крышке
багажника).

Снятие фиксированного
оптического элемента

Последовательность выполнения
операций:

откройте багажник и отвинтите винт

1 РИС. 75 крепления заднего
оптического элемента;

выньте оптический элемент обеими

руками в показанном стрелкой
направлении;

отсоедините электрический разъем и

замените нужную лампу.

ГАБАРИТНЫЕ ОГНИ/СТОП-
СИГНАЛЫ

Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.

УКАЗАТЕЛИ ПОВОРОТА

Снимите оптический элемент, для
замены лампы отвинтите два винта 1
РИС. 76, выньте патрон и замените
лампу 2.

ЗАДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ/ФОНАРИ ЗАДНЕГО
ХОДА

Для замены ламп:

откройте багажник и снимите

заглушку 1 РИС. 77 нажав с помощью
отвертки в показанной стрелкой точке;

74

A0K0634C

75

A0K0635C

76

A0K0636C

119
