If you must drive the vehicle a short
distance in this condition, drive
slowly and carefully.

If the ABS indicator and the VSA
system indicator come on with the
brake system indicator, have your
vehicle inspected by your dealer
immediately.

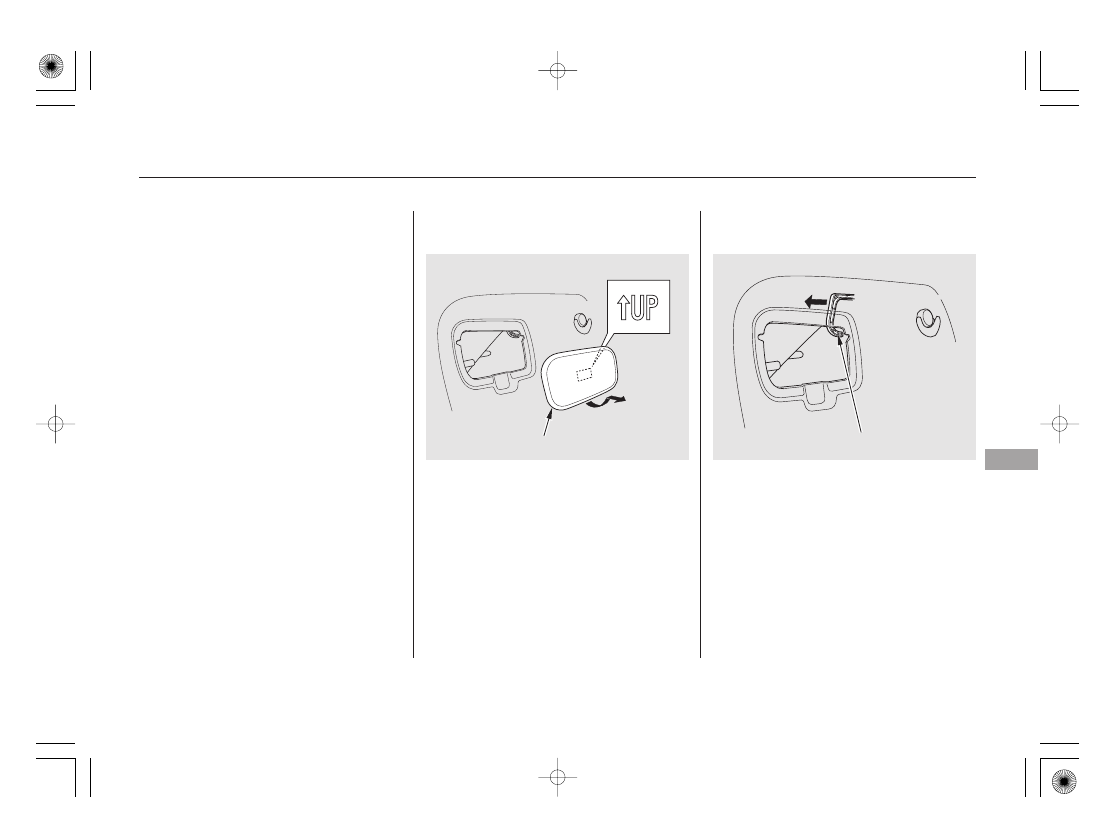

If the fuel fill door release button
does not work, use the release lever
inside the left maintenance lid in the
trunk.

To open the fuel fill door, pull the
release lever rearward.

Opening the Fuel Fill Door
Manually

Brake System Indicator, Opening the Fuel Fill Door Manually

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

511

RELEASE LEVER

MAINTENANCE LID

10/08/04 20:11:15 31SJA660_516

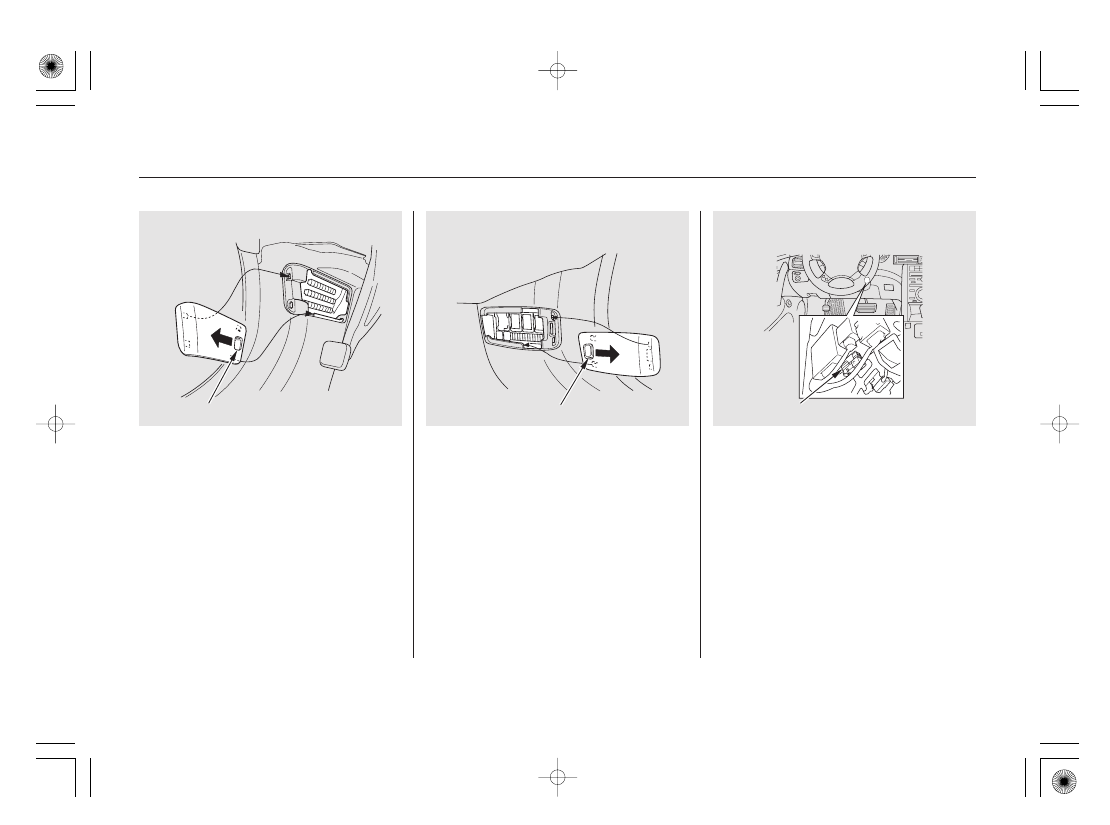

The fuses are located in five fuse
boxes. The interior fuse boxes are
located under the dashboard on the
driver’s and passenger’s side.

To remove the fuse box lid, put your
finger in the notch on the lid, pull it
toward you, and take it out of its
hinges.

To open the secondary fuse box lid,
push the tab in the direction as
shown in the illustration.

Fuses

512

NOTCH

NOTCH

INTERIOR FUSE BOX
Driver’s side

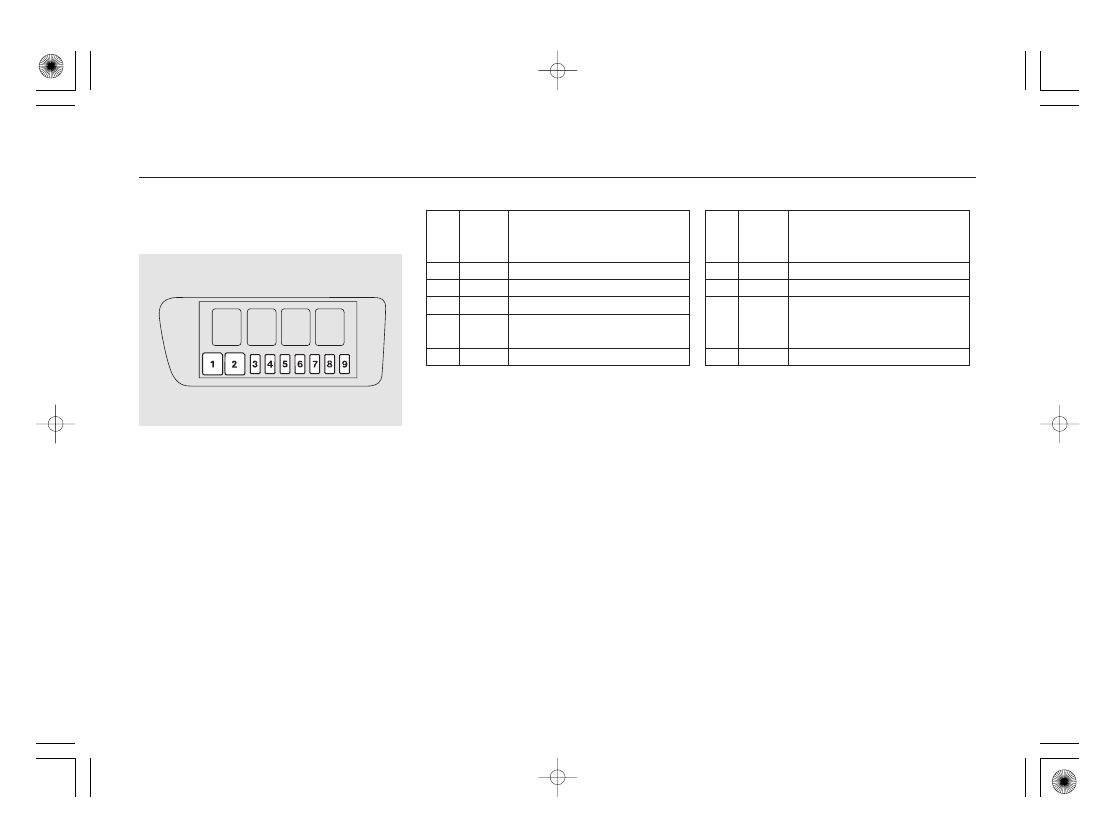

INTERIOR FUSE BOX
Passenger’s side

SECONDARY INTERIOR FUSE BOX
Driver’s side

FUSE BOX

10/08/04 20:11:23 31SJA660_517

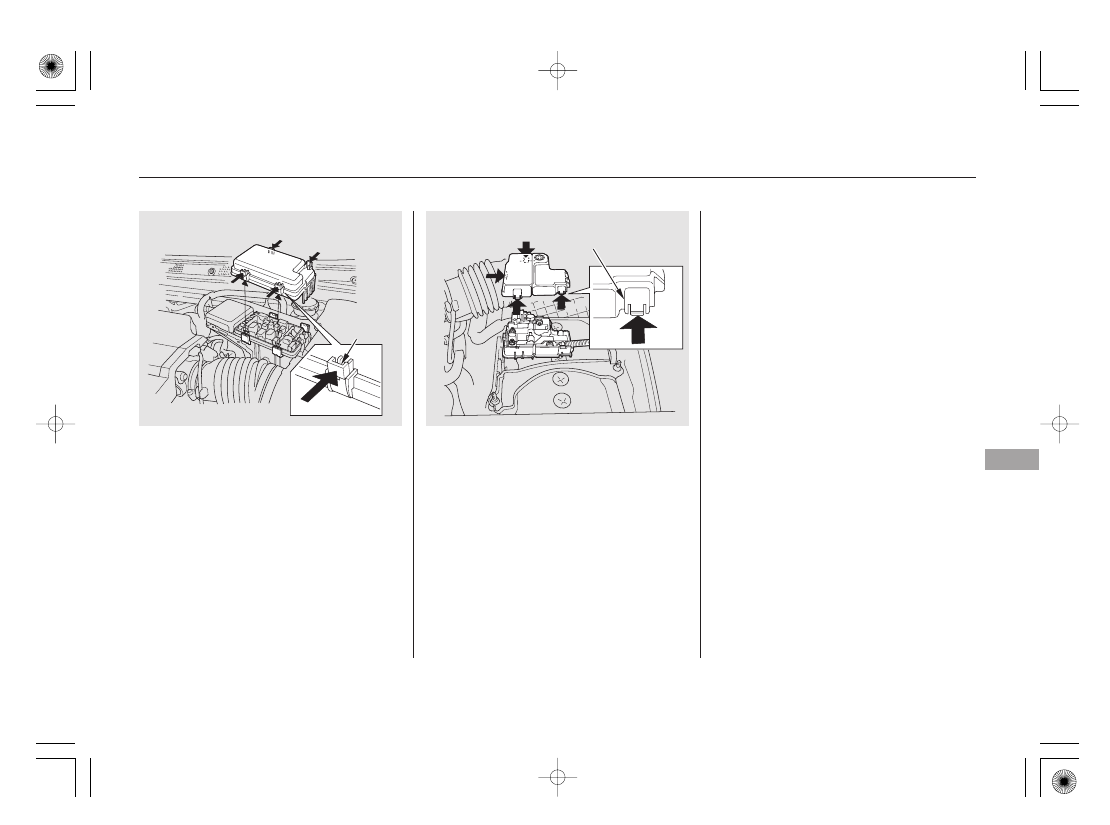

The primary under-hood fuse box is
in the engine compartment on the
driver’s side. To open it, push the
tabs as shown.

The secondary under-hood fuse box
is on the battery. To open it, push
the tabs as shown.

To check the fuse box, remove the
battery cover first (see page

).

492

Fuses

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

513

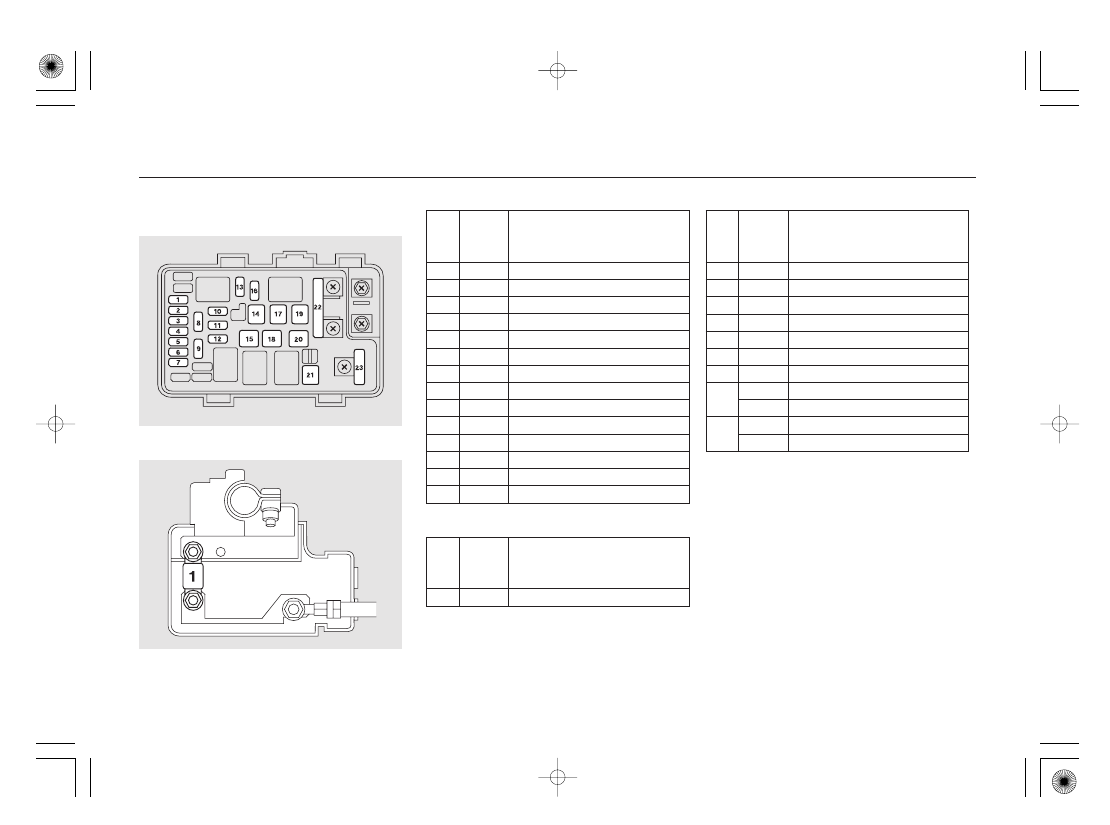

PRIMARY UNDER-HOOD FUSE BOX

SECONDARY UNDER-HOOD FUSE BOX

TAB

TAB

10/08/04 20:11:30 31SJA660_518

Turn the ignition switch to the
LOCK (0) position. Make sure the
headlights and all other
accessories are off.

If something electrical in your
vehicle stops working, the first thing
you should check for is a blown fuse.
Determine from the chart on pages

,

, and

, or the diagram

on the fuse box lid, which fuse or
fuses control that device. Check
those fuses first, but check all the
fuses before deciding that a blown
fuse is the cause. Replace any blown
fuses, and check if the device works.

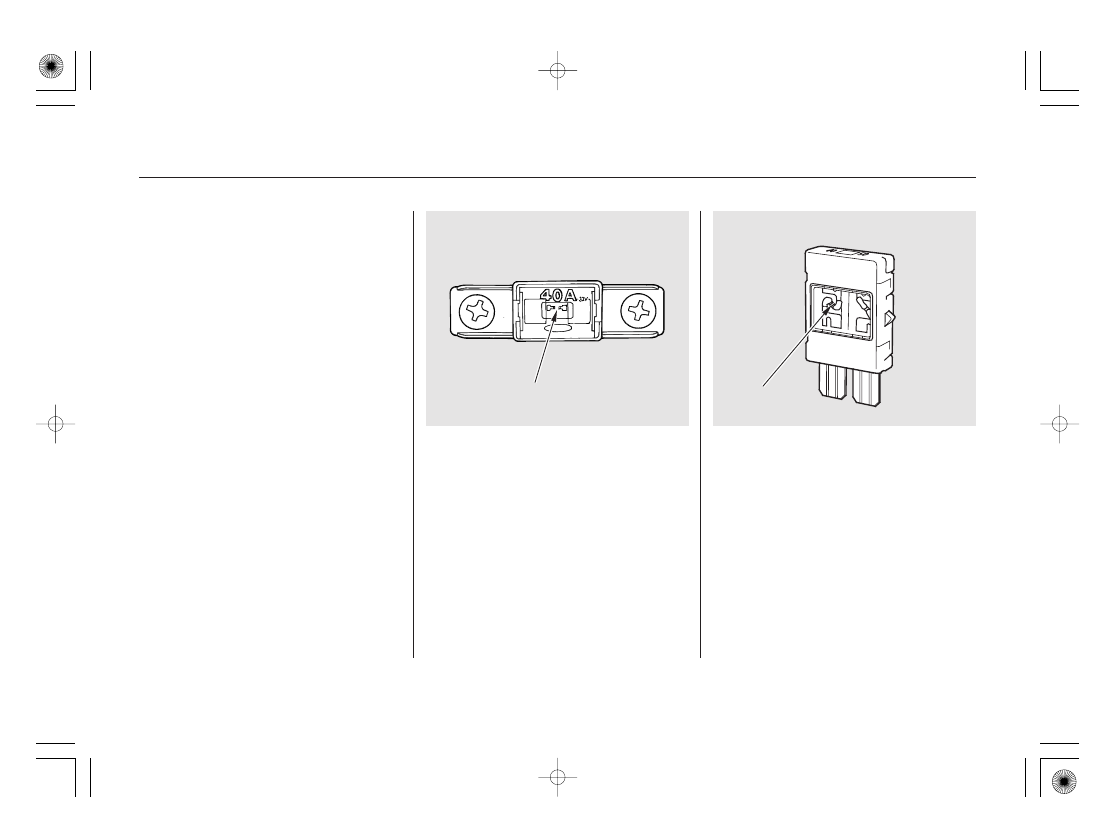

Check each of the large fuses in
the under-hood fuse box by
looking through the top at the wire
inside. Removing these fuses
requires a Phillips-head
screwdriver.

Remove the cover from the fuse
box.

3.

1.

2.

518 519

520

Checking and Replacing Fuses

Fuses

514

FUSE

BLOWN

BLOWN

10/08/04 20:11:39 31SJA660_519

CONTINUED

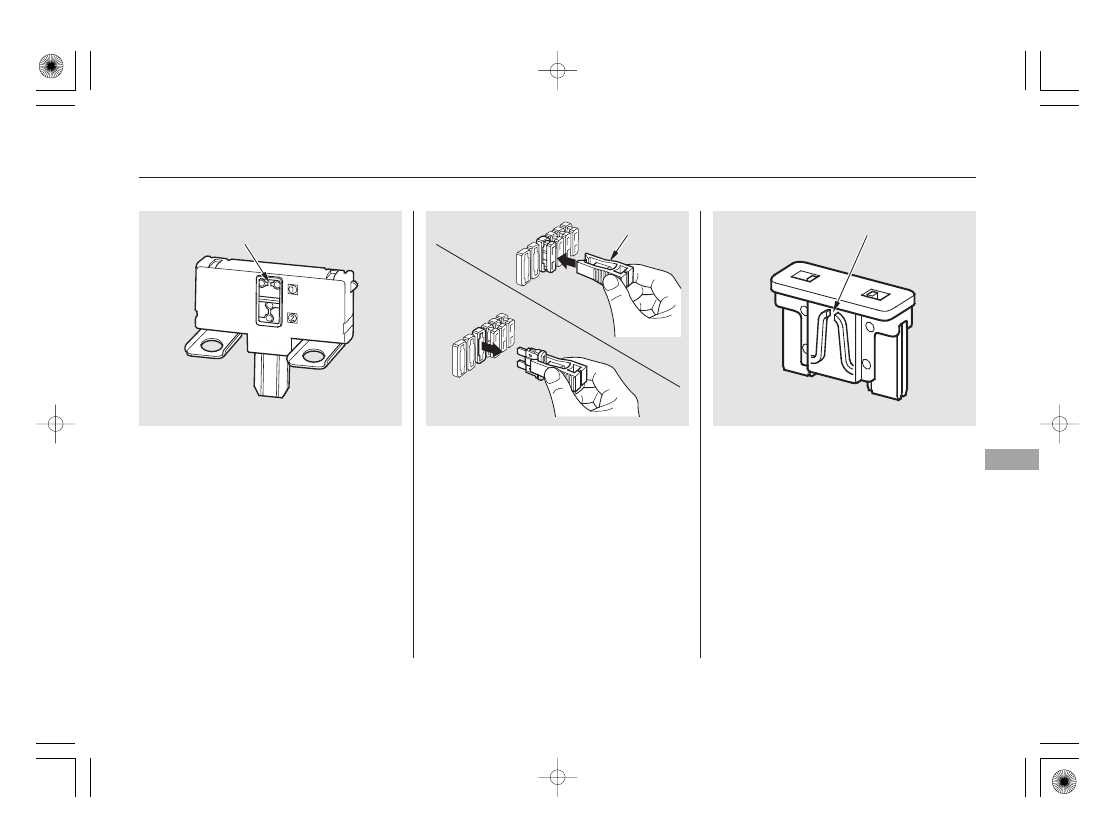

Check the smaller fuses in the
under-hood fuse box and all the
fuses in the interior fuse boxes by
pulling out each fuse with the fuse
puller. The fuse puller is inside the
primary under-hood fuse box.

Look for a blown wire inside the
fuse. If it is blown, replace it with
one of the spare fuses of the same
rating or lower.

4.

5.

Fuses

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

515

FUSE

FUSE PULLER

BLOWN

BLOWN

10/08/04 20:11:48 31SJA660_520

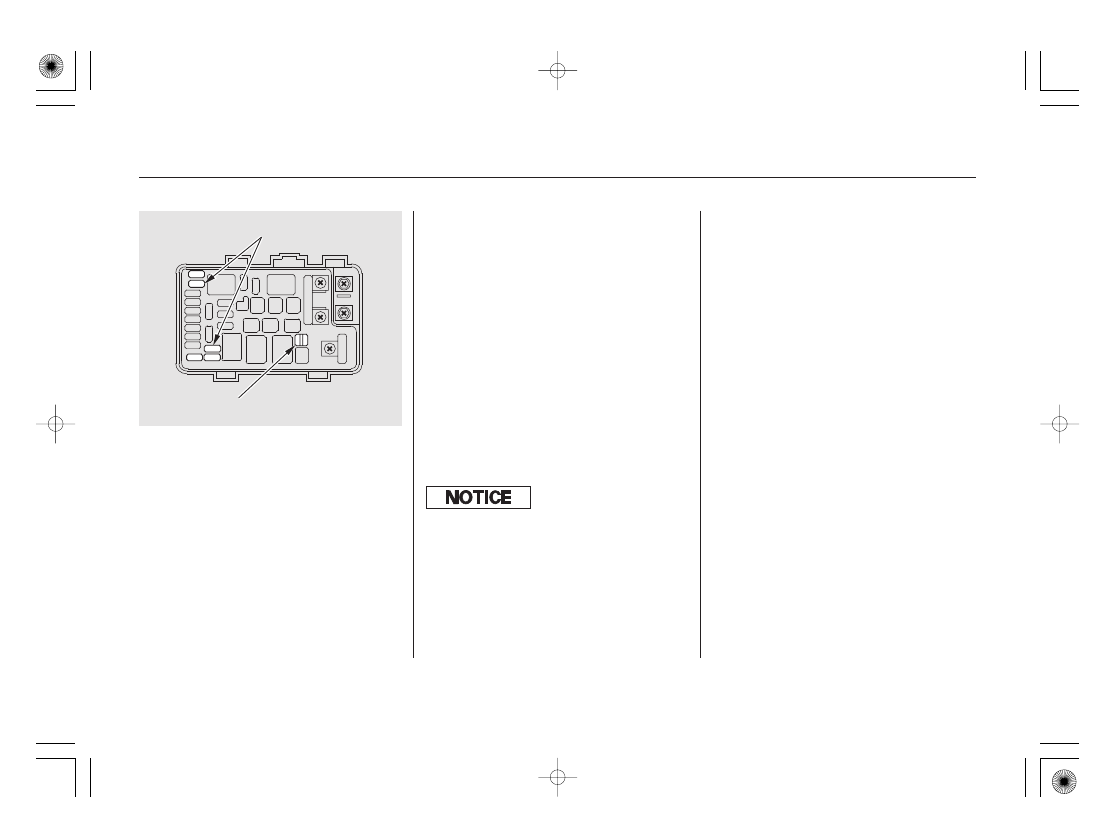

If the replacement fuse of the
same rating blows in a short time,
there is probably a serious
electrical problem with your
vehicle. Leave the blown fuse in
that circuit, and have your vehicle
checked by a qualified technician.

If you cannot drive the vehicle
without fixing the problem, and you
do not have a spare fuse, take a fuse
of the same rating or a lower rating
from one of the other circuits. Make
sure you can do without that circuit
temporarily (such as the accessory
power socket).

If you replace the blown fuse with a
spare fuse that has a lower rating, it
might blow out again. This does not
indicate that anything is wrong.
Replace the fuse with one of the
correct rating as soon as you can.

6.

Fuses

516

SPARE FUSES

FUSE PULLER

Replacing a f use with one that has a
higher rating greatly increases the
chances of damaging the electrical
system. If you do not have a
replacement f use with the proper rating
f or the circuit, install one with a lower
rating.

10/08/04 20:11:55 31SJA660_521

If the fuse for the driving position
memory system is removed, all
stored driving positions will be lost.
To store the driving positions again,
see page

.

If the navigation system fuse is
removed, the navigation system will
disable itself. The next time you turn
on the ignition switch, the system
will require you to enter a PIN
before it can be used. Refer to the
navigation system manual.

If the fuse for the power tilt
telescopic steering is removed, the
system will be disabled. The system
needs to be reset after reinstalling
the fuse (see page

).

If the compass system fuse is
removed, the compass system will
disable itself. The next time you turn
on the ignition switch, the system
will require you to enter a PIN
before it can be used. Enter the four-
digit anti-theft security code (see
page

). You will also need to

reset the clock according to the
setting the clock instructions (see
page

).

149

298

313

164

On vehicles with navigation system

On vehicles without navigation system

Fuses

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

517

10/08/04 20:12:03 31SJA660_522

＊

＊

No.

No. Amps.

No.

Circuits Protected

Circuits Protected

Amps.

Circuits Protected

Amps.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1

50 A

15

16

17

18

19

20

21

22

23

Radiator fan

Left headlight low beam

Rear defroster coil

Left headlight high beam

Small light

Right headlight high beam

Right headlight low beam

Back-up

FI ECU

Wiper

Headlight washer

Fog lights

MG clutch

Horn, Stop

Rear defroster

15 A

30 A

10 A

15 A

10 A

15 A

7.5 A

15 A

30 A

30 A

10 A

7.5 A

15 A

40 A

Back-up, ACC

Hazard

ABS/VSA motor

ABS/VSA

Option

Option

Heater motor

Passenger’s fuse box

Battery

IG main

Power window

40 A

15 A

30 A

40 A

40 A

40 A

40 A

70 A

120 A

50 A

50 A

: On Canadian models

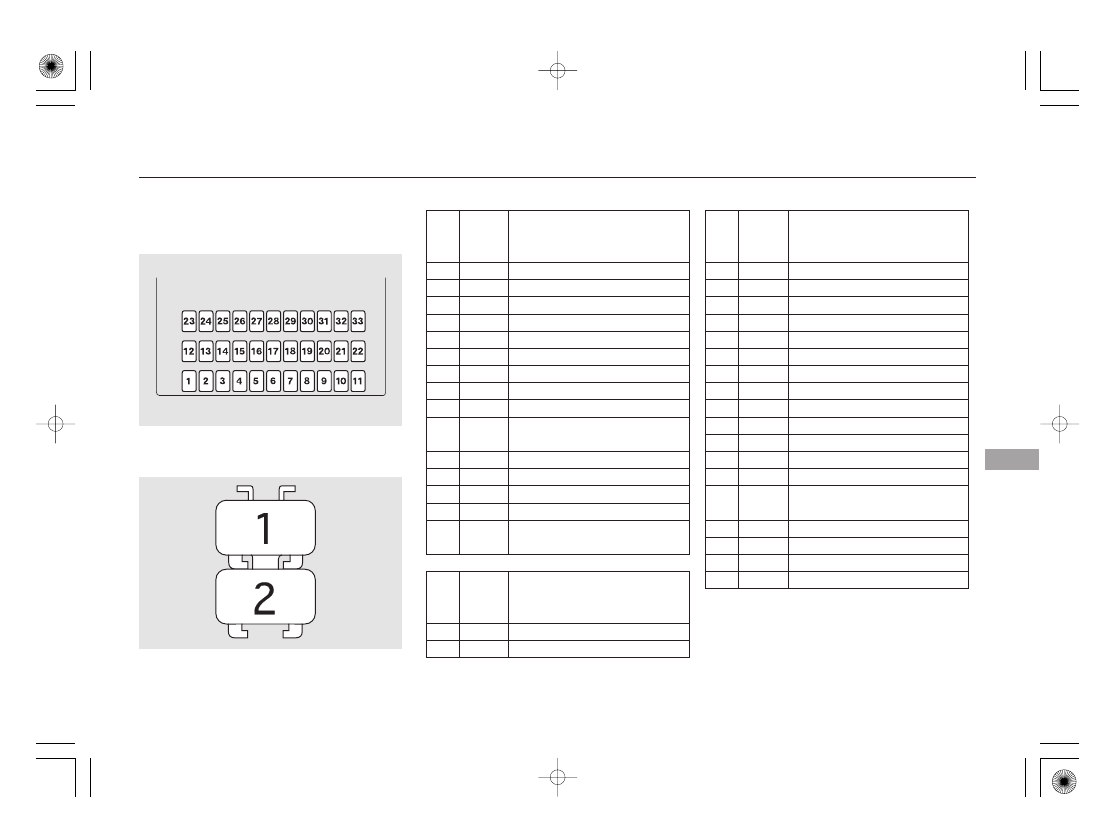

Fuse Locations

518

PRIMARY UNDER-HOOD FUSE BOX

SECONDARY UNDER-HOOD FUSE BOX

10/08/04 20:12:16 31SJA660_523

−

No.

Circuits Protected

Amps.

No.

No.

Amps.

Circuits Protected

Circuits Protected

Amps.

1

2

Starter diag.

Starter signal

7.5 A

7.5 A

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

15 A

15 A

10 A

15 A

7.5 A

7.5 A

10 A

20 A

20 A

7.5 A

15 A

15 A

20 A

20 A

7.5 A

Drive by Wire

Ignition coil

Daytime running light

LAF heater

Radio

Interior light

Back-up

Door lock

Accessory socket

Occupant position detection

system (OPDS)

Wiper

Rear heated seat

Driver’s power seat sliding

Tire pressure monitoring

system (TPMS)

Driver’s power seat reclining

Passenger’s power seat sliding

ACG

Fuel Pump

IGN SOL

Meter

SRS

IGP (PGM-FI ECU)

Left rear power window

ETS (telescopic)

ETS (tilt)

Driver’s power window

Moonroof

Adaptive Front Lighting

System

Air Conditioner

e-pretensioner

ACC

Not Used

20 A

20 A

15 A

20 A

15 A

10 A

10 A

7.5 A

20 A

20 A

20 A

30 A

20 A

7.5 A

7.5 A

7.5 A

10 A

Passenger’s power seat reclining

Fuse Locations

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

519

INTERIOR FUSE BOX
Driver’s side

SECONDARY INTERIOR FUSE BOX
Driver’s side

10/08/04 20:12:27 31SJA660_524

No. Amps.

No. Amps.

Circuits Protected

Circuits Protected

1

2

3

4

5

30 A

30 A

30 A

30 A

20 A

6

7

8

9

20 A

7.5 A

30 A

7.5 A

SH-AWD

Premium amplifier

Passenger’s power window

Driver’s automatic seat belt

tensioner/e-pretensioner

Right rear power window

Heated seats

Illumination lights

Passenger’s automatic seat

belt tensioner/

e-pretensioner

Air conditioner

Fuse Locations

520

INTERIOR FUSE BOX
Passenger’s side

10/08/04 20:12:35 31SJA660_525

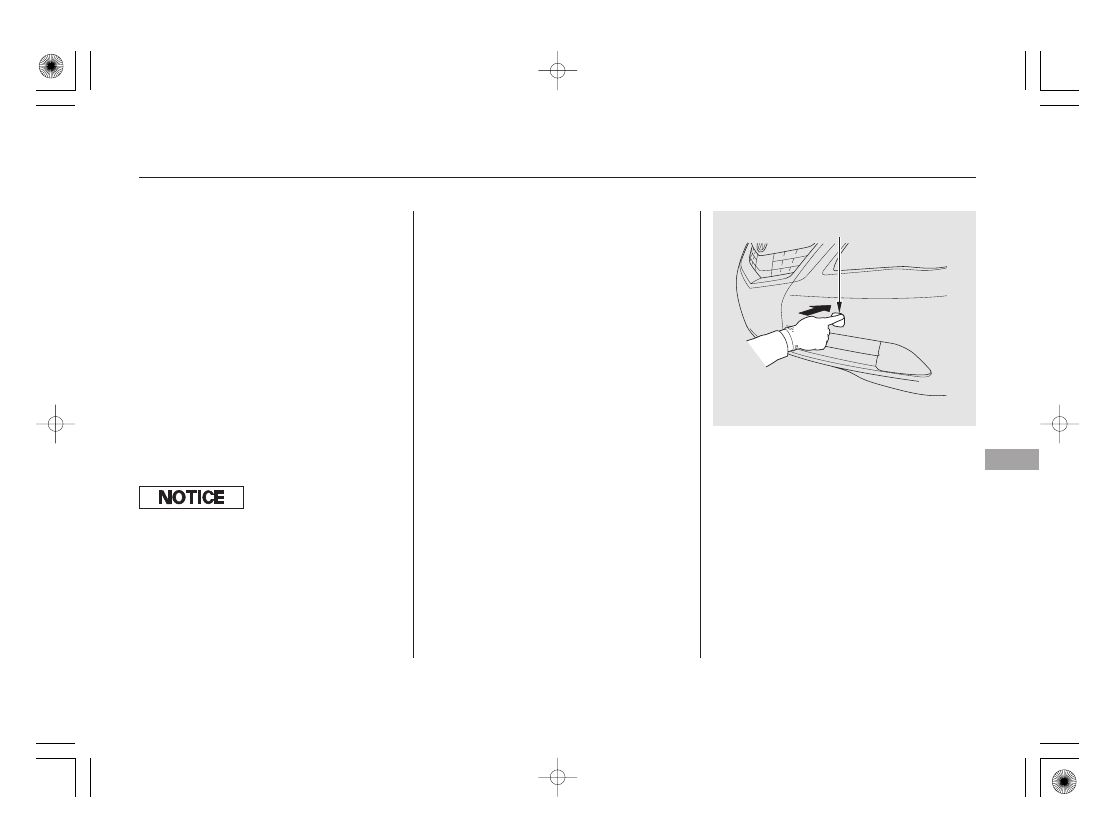

To use the towing hook:

Remove the cover from the front
bumper by pushing the right
corner edge of the cover with a
finger until the cover comes out as
shown in the illustration.

The operator will load

your vehicle on the back of a truck.
Any other method of towing will
damage the drive system. When you
contact the towing agency, inform
them a flat-bed is required.

If your vehicle needs to be towed,
call a professional towing service or
organization. Never tow your vehicle
with just a rope or chain. It is very
dangerous.

If your vehicle gets stuck in sand,
mud, or snow, call a towing service
to pull it out (see the previous
column).

For very short distances, such as
freeing the vehicle, you can use the
detachable towing hook that mounts
on the anchor in the front bumper.

1.

CONTINUED

The only way you can saf ely tow
your vehicle is with f lat-bed
equipment.

Emergency Towing

If Your Vehicle Gets Stuck

Emergency Towing, If Your Vehicle Gets Stuck

T

a

k

ing
Ca
re

of
th

e

U

ne
x

p

e

c

te

d

521

COVER

Towing with only two tires on the
ground will damage parts of the
all-wheel-drive system. Your vehicle
should be transported on a f lat-bed
truck or trailer.

10/08/04 20:12:47 31SJA660_526

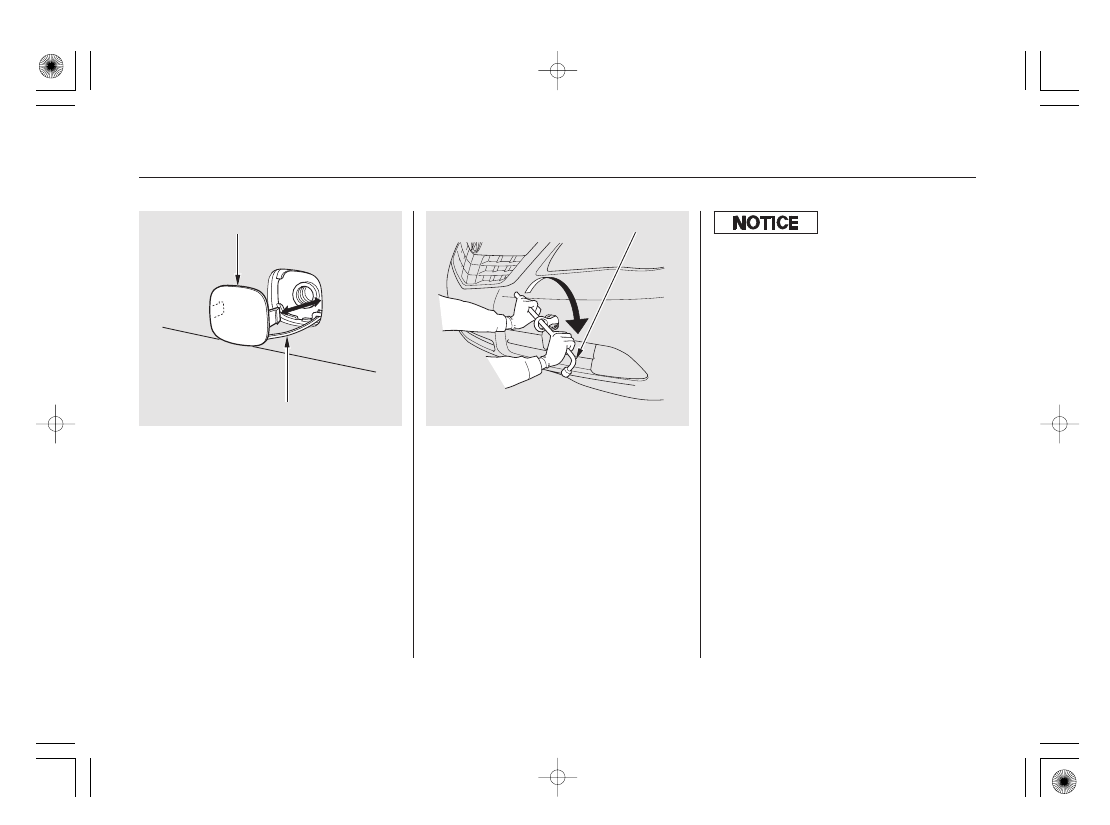

Screw the towing hook into the
hole, and tighten it with the wheel
nut wrench.

Remove the towing hook and
wheel nut wrench from the tool
case in the spare tire.

The cover is attached to the bumper
with a tether.

2.

3.

If Your Vehicle Gets Stuck

522

WHEEL NUT WRENCH

COVER

TETHER

To avoid damage to your vehicle, use
the towing hook f or straight, f lat
ground towing only. Do not tow at an
angle. The tow hook should not be used
to tow the vehicle onto a f lat bed. Do
not use it as a tie down.

10/08/04 20:12:56 31SJA660_527

−

The diagrams in this section give
you the dimensions and capacities of
your vehicle, and the location of
identification numbers. It also
includes information you should
know about your vehicle’s tires and
emissions control systems.

................

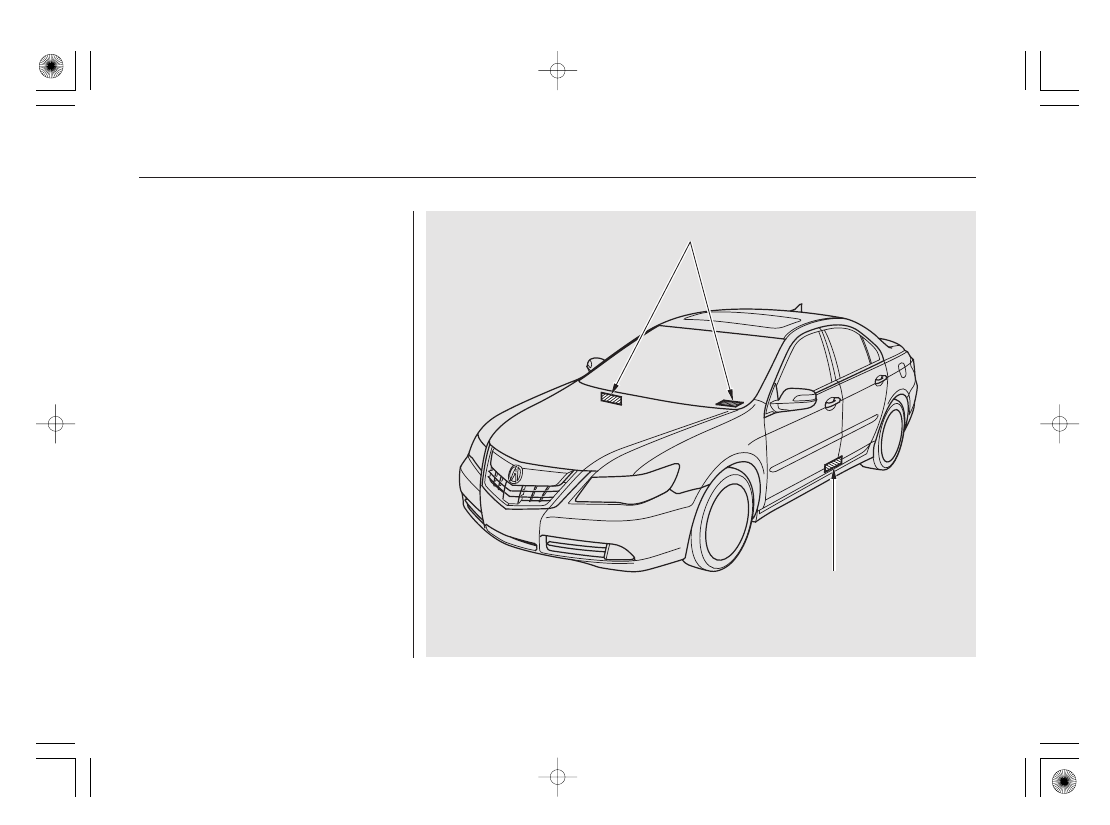

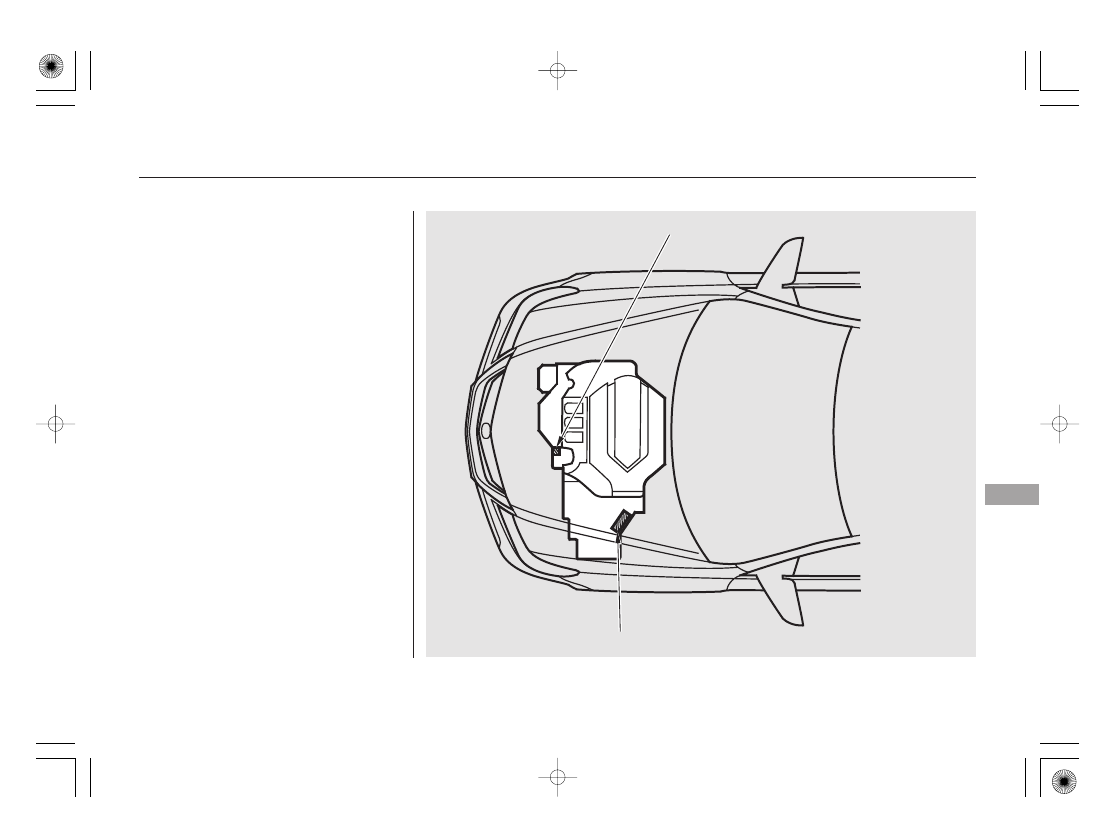

Identification Numbers

. 524

................................

Specifications

. 526

DOT Tire Quality Grading

......................

(U.S. Vehicles)

. 528

.................................

Treadwear

. 528

......................................

Traction

. 528

.............................

Temperature

. 529

.................................

Tire Labeling

. 530

Tire Pressure Monitoring System

(TPMS)

Required Federal

............................

Explanation

. 532

.......................

Emissions Controls

. 534

.....................

The Clean Air Act

. 534

Crankcase Emissions Control

....................................

System

. 534

Evaporative Emissions Control

....................................

System

. 534

Onboard Refueling Vapor

................................

Recovery

. 534

...

Exhaust Emissions Controls . 535

....................

PGM-FI System

. 535

Ignition Timing Control

................................

System

. 535

Exhaust Gas Recirculation

...................

(EGR) System

. 535

Three Way Catalytic

...........................

Converter

. 535

....................

Replacement Parts

. 535

Three Way Catalytic

.................................

Converters

. 536

........................

Emissions Testing

. 537

Technical Information

T

e

chnical

Inf
or
mat

ion

523

10/08/04 20:13:01 31SJA660_528

Your vehicle has several identifying
numbers in various places.

The vehicle identification number
(VIN) is the 17-digit number your
dealer uses to register your vehicle
for warranty purposes. It is also
necessary for licensing and insuring
your vehicle. The easiest place to
find the VIN is on a plate fastened to
the top of the dashboard. You can
see it by looking through the
windshield on the driver’s side. It is
also on the certification label
attached to the driver’s doorjamb,
and is stamped on the engine
compartment bulkhead. The VIN is
also provided in bar code on the
certification label.

Identification Numbers

524

CERTIFICATION LABEL

VEHICLE IDENTIFICATION NUMBER (VIN)

10/09/08 21:20:48 31SJA660_529

The engine number is stamped into
the engine block. It is on the front
left, below the valve cover.

The transmission number is on a
label on top of the transmission.

Identification Numbers

T

e

chnical

Inf
or
mat

ion

525

ENGINE NUMBER

TRANSMISSION NUMBER

10/08/04 20:13:12 31SJA660_530

−

−

＊

＊

＊

＊

Specifications

526

Dimensions

Weights

Air Conditioning

Seating Capacities

Capacities

4.2 US qt (4.0 )

195.8 in (4,973 mm)
72.7 in (1,847 mm)

110.2 in (2,800 mm)
62.0 in (1,575 mm)
62.4 in (1,585 mm)

1.59 US gal (6.0 )
2.27 US gal (8.6 )

4.5 US qt (4.3 )

5.3 US qt (5.0 )
3.3 US qt (3.1 )
8.2 US qt (7.8 )

Length
Width
Height
Wheelbase
Track

Gross vehicle weight rating

See the certification label attached
to the driver’s doorjamb.

Excluding the oil remaining in the engine

Including the coolant in the reserve tank and that remaining in the
engine
Reserve tank capacity:

6.9 US qt (6.5 )

2.6 US qt (2.5 )

0.45 US qt (0.43 )
0.48 US qt (0.45 )

3.3 US qt (3.1 )

Refrigerant type
Charge quantity
Lubricant type

ND-OIL8

15.8

17.60 oz (450

500 g)

HFC-134a (R-134a)

Total
Front
Rear

5
2
3

0.77 US qt (0.73 )
0.79 US qt (0.75 )

19.4 US gal (73 )

2.8 US qt (2.7 )

0.16 US gal (0.58 )

Fuel tank

Engine
coolant
Engine oil

Automatic
transmission
fluid
Rear differential fluid

SH-AWD
differential
case
SH-AWD
clutch case

Transfer
assembly
fluid
Windshield
washer
reservoir

57.2 in (1,455 mm)

1 :

2 :

Approx.

Front
Rear

Change
Total
Change

Including filter
Without filter

Total
Change
Total

Change
Total

Change
Total
Change
Total

U.S. vehicles
Canadian
vehicles

1

2

10/08/10 13:46:12 31SJA660_531
