Acura RL (2011 year). Manual - part 15

This function displays the radio text
information of the selected RDS
station.

To activate radio text display, use
the interface dial. Push the selector
down, and turn the knob to select
RADIO TEXT icon. Press ENTER on
the selector to enter the setting.

The display shows up to 64
characters on the selected RDS
station.

If the selected RDS station has the
radio text information, you will see
the text indicator on the screen.

Radio Text Display

Audio System

Fe
a

tu

re

s

223

RADIO TEXT ICON

TEXT INDICATOR

10/08/04 19:20:05 31SJA660_228

Those bands cover these frequen-
cies:

AM band: 530 to 1,710 kHz
FM band: 87.7 to 107.9 MHz

Driving very near the transmitter of
a station that is broadcasting on a
frequency close to the frequency of
the station you are listening to can
also affect your radio’s reception.
You may temporarily hear both
stations, or hear only the station you
are close to.

The radio can receive the complete
AM and FM bands.

How well the radio receives stations
is dependent on many factors, such
as the distance from the station’s
transmitter, nearby large objects,
and atmospheric conditions.

A radio station’s signal gets weaker
as you get farther away from its
transmitter. If you are listening to an
AM station, you will notice the sound
volume becoming weaker, and the
station drifting in and out. If you are
listening to an FM station, you will
see the stereo indicator flickering off
and on as the signal weakens.
Eventually, the stereo indicator will
go off and the sound will fade
completely as you get out of range of
the station’s signal.

Radio stations on the AM band are
assigned frequencies at least 10 kHz
apart (530, 540, 550). Stations on the
FM band are assigned frequencies at
least 0.2 MHz apart (87.9, 88.1, 88.3).

Stations must use these exact
frequencies. It is fairly common for
stations to round-off the frequency in
their advertising, so your radio could
display a frequency of 100.9 even
though the announcer may identify
the station as ‘‘FM101.’’

Audio System

AM/FM Radio Frequencies

AM/FM Radio Reception

224

10/08/04 19:20:18 31SJA660_229

Radio signals, especially on the FM
band, are deflected by large objects
such as buildings and hills. Your
radio then receives both the direct
signal from the station’s transmitter,
and the deflected signal. This causes
the sound to distort or flutter. This is
a main cause of poor radio reception
in city driving.

Radio reception can be affected by
atmospheric conditions such as
thunderstorms, high humidity, and
even sunspots. You may be able to
receive a distant radio station one
day and not receive it the next day
because of a change in conditions.

Electrical interference from passing
vehicles and stationary sources can
cause temporary reception problems.

As required by the FCC:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s
authority to operate the equipment.

Audio System

Fe
a

tu

re

s

225

10/08/04 19:20:26 31SJA660_230

Select the mode you want to adjust
by pushing the interface selector up
or down, or by turning the interface
knob.

To adjust them, press the AUDIO
button, push the interface selector
down, and turn the interface knob to
SOUND. Then press ENTER on the
selector.

BASS, TREBLE, BALANCE, and
FADER are each adjustable. You can
also adjust the strength of the sound
coming from the center and
subwoofer speakers. In addition, you
can set the AudioPilot and
Centerpoint features (when playing
a CD-DA) to on or off.

Audio System

Adjusting the Sound

226

SOUND ICON

10/08/04 19:20:34 31SJA660_231

−

−

−

To adjust bass

and treble, select BASS or TREBLE,
and press ENTER on the interface
selector. The current setting is
shown on the display. Turn the
interface knob to the desired level,
and enter your selection by pressing
ENTER on the interface selector.

These

modes adjust the strength of the
sound coming from each speaker.
Fader adjusts the front-to-back
strength, while balance adjusts the
side-to-side strength. To adjust fader
and balance, select FADER or
BALANCE, then press ENTER on
the interface selector. The current
setting is shown on the screen. Turn
the interface knob to the desired
level, and enter your selection by
pressing ENTER on the interface
selector. To equalize the fader or
balance, turn the interface knob until
the marks on the sound grid come to
the center of the adjustment bar.

To

adjust the strength of the sound
from the center or subwoofer
speaker, select it and press ENTER
on the interface selector. Turn the
interface knob to the desired level,
and enter your selection by pressing
ENTER on the interface selector.

CONTINUED

BASS/TREBLE

FADER/BALANCE

CENTER/SUBWOOFER

Audio System

Fe
a

tu

re

s

227

10/08/04 19:20:41 31SJA660_232

−

−

To set this feature on or off, select
AudioPilot, and press ENTER on the
interface selector. Turn the interface
knob to ON or OFF, and press
ENTER on the interface selector.
The ON or OFF indicator is shown
on the screen.

Bose AudioPilot

digital processing monitors sound
within the cabin, and helps
compensate for unwanted ambient
noise with no perceived change in
audio volume.

Bose Centerpoint

signal processing processes stereo
and matrix surround recordings to
five independent channels, delivering
a multi-channel surround sound
experience, even from conventional
stereo discs.

To set this feature on or off, select
Centerpoint, and press ENTER on
the interface selector. Turn the
interface knob to ON or OFF, and
press ENTER on the interface
selector. The ON or OFF indicator is
shown on the display.

Centerpoint is only available

when listening to a CD (CD-DA).

AudioPilot and Centerpoint are
registered trade marks of the Bose
corporation.

AudioPilot

Centerpoint

Audio System

228

NOTE:

10/08/04 19:20:48 31SJA660_233

CONTINUED

Except Hawaiian models

Audio System

Playing the XM Radio

Fe
a

tu

re

s

229

SCAN
BUTTON

UPPER DISPLAY

INTERFACE DIAL

POWER/
VOLUME
KNOB

CATEGORY
BUTTONS

AUDIO
DISPLAY
BUTTON

DISPLAY/
MODE
BUTTON

TUNE
BUTTONS

SATELLITE RADIO BUTTON

U.S. models (Technology package model is shown)
and Canadian models

PRESET BUTTONS

10/08/04 19:20:57 31SJA660_234

Push the AUDIO button to display
XM information on the screen. You
can operate the XM Radio system
with the interface dial.

XM Radio receives signals from two
satellites to produce clear, high-
quality digital reception. It offers
many channels in several categories.
Along with a large selection of
different types of music, XM Radio
also allows you to view channel and
category selections in the audio
display.

Your vehicle is capable of receiving
XM Radio anywhere in the United
States and Canada, except Hawaii,
Alaska, and Puerto Rico. XM is a
registered trademark of Sirius XM
Radio , Inc. and XM CANADA is a
registered business name of
Canadian Satellite Radio Inc.

To listen to XM Radio, turn the
ignition switch to the ACCESSORY
(I) or ON (II) position, and press the

button. The last channel you

listened to will show in the display.
Adjust the volume by turning the
power/volume knob.

Audio System

Operating the XM Radio

230

10/08/04 19:21:06 31SJA660_235

−

−

−

−

CONTINUED

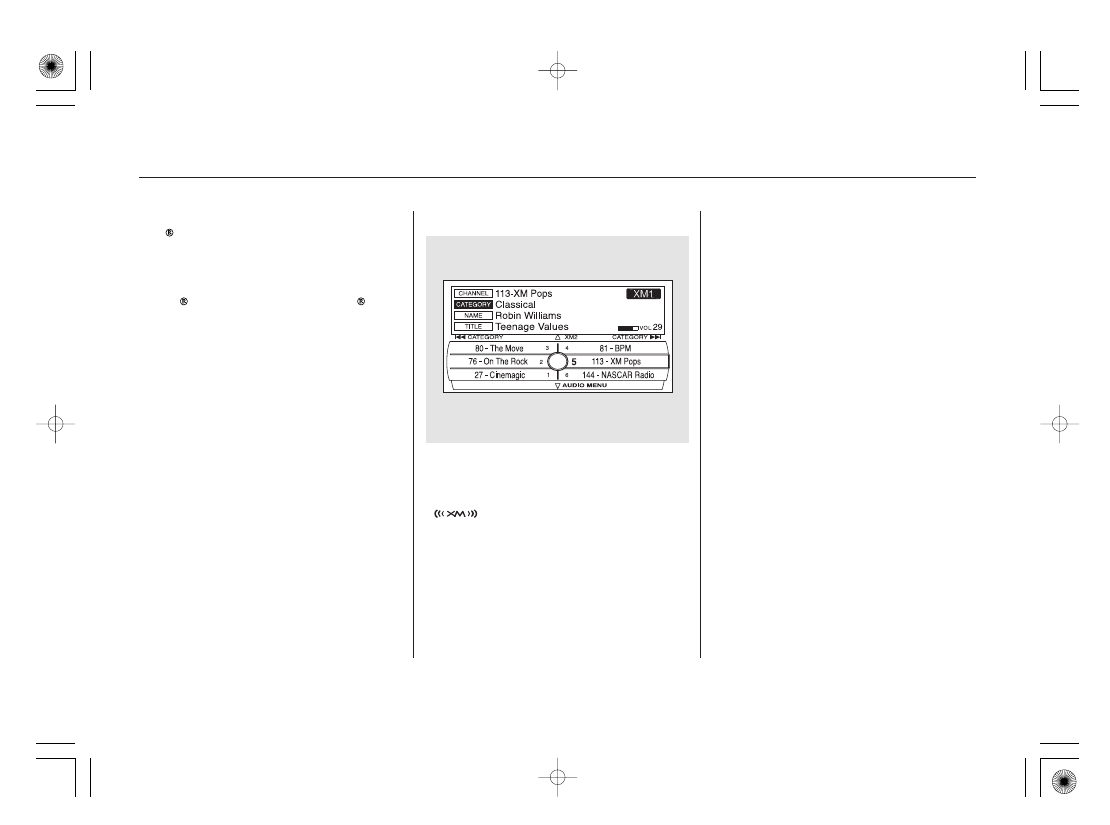

To switch between the

category mode and channel mode,
press and hold the DISP/MODE
button until the mode changes. The
CATEGORY or CHANNEL mode is
displayed on the screen. To switch
the mode with the interface dial,
scroll down, select MODE, and press
ENTER on the selector.

In the category mode, such as Jazz,
Rock, Classical, etc., you can
navigate through all of the channels
within that category. In the channel
mode, you can select all of the
available channels.

Each time you press and release the
DISP/MODE button, the audio
display changes in the following
sequence: channel name, channel
number, category, artist name, and
music title.

On the screen, you will see the
selected CHANNEL (number),
CATEGORY, NAME (artist name),
and TITLE (music title).

The scan function gives

you a sampling of all channels while
in the channel mode. In the category
mode, only the channels within that
category are scanned. To activate
SCAN, press the SCAN button. To
scan with the interface dial, scroll
down, and push interface selector to
the right. You will see SCAN on the
screen.

The system plays each channel in
numerical order for a few seconds,
then selects the next channel. When
you hear a channel you want to
continue listening to, press the
SCAN button or push the interface
selector to the right again.

Press either side of the bar to select
another category. You can also
change a category by pushing the
interface selector left or right.

Press either side of the

TUNE bar to change channel
selections. Press the

side of the

bar for higher numbered channels
and the

side for lower

numbered channels. You can also
change channels with the interface
selector, push down the interface
selector to select AUDIO MENU,
then turn the interface knob to
choose TUNE and press ENTER on
the selector. Turn the interface knob
to the appropriate direction. In the
category mode, you can only select
channels within that category.

Audio System

MODE

SCAN

CATEGORY (

or

)

TUNE

Fe
a

tu

re

s

231

10/08/04 19:21:18 31SJA660_236

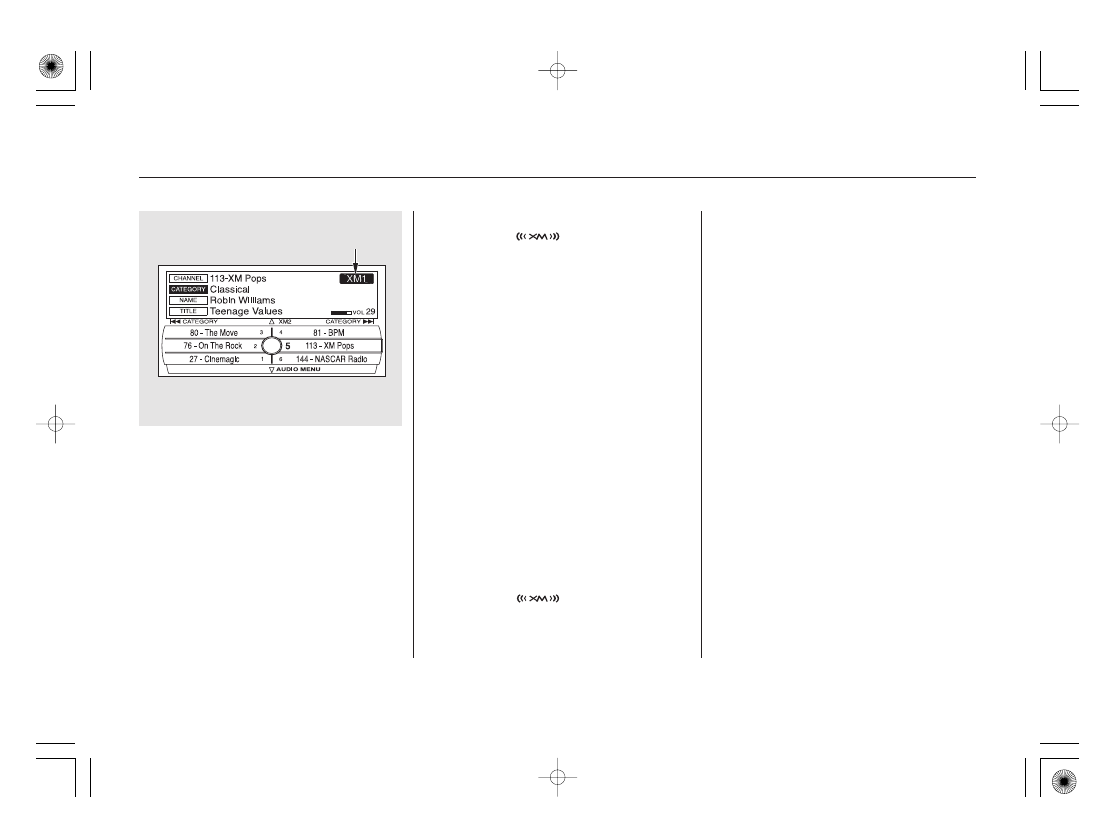

− You can store up to 12

preset channels using the six preset
buttons. Each button stores one
channel from the XM1 band and one
channel from the XM2 band.

Once a channel is stored, press and
release the proper preset button to
tune to it.

To store a channel:

Press the

button or scroll

up by pushing the interface
selector up. Either XM1 or XM2
will be shown on the display.

Use the tune, skip (seek), or scan
function to tune to a desired
channel.

Press the

button or scroll

up again. The other XM band will
be shown. Store the next six
channels using steps 2 and 3.

Repeat steps 2 and 3 to store the
first six channels.

Pick the preset button you want
for that channel. Press and hold
the button until you hear a beep.

In category mode, only channels
within that category can be selected.
In channel mode, all channels can be
selected.

1.

2.

3.

4.

5.

Preset

Audio System

232

XM BAND

10/08/04 19:21:32 31SJA660_237

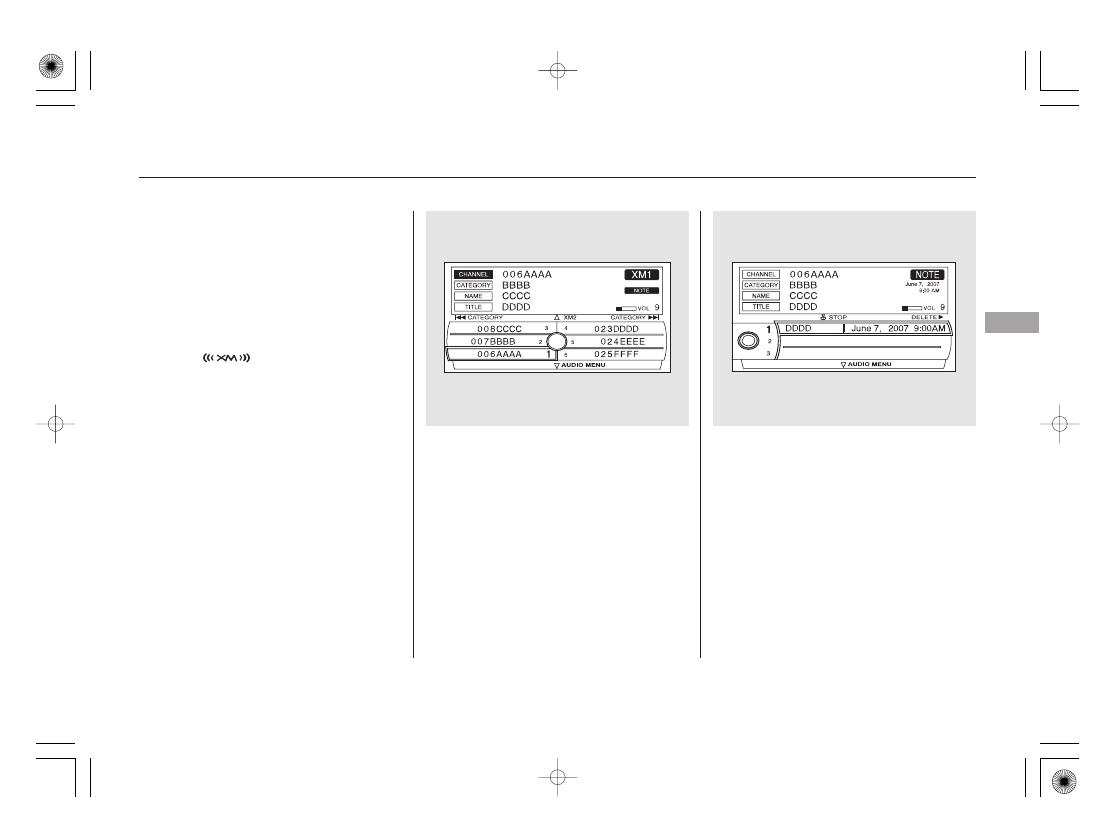

Push down the interface selector to
display the audio menu. Turn the
interface knob to select NOTE, then
press ENTER.

To replay and see the stored file,
press the AUDIO button to select
the audio display on the navigation
screen.

Turn the interface knob to select a
sound file, then press ENTER. The
display shows the category, name
and title information of the selected
file.

To delete a file, select it by turning
the interface knob, then push the
selector to the right. Select ‘‘Delete
All’’ or ‘‘Delete Selected Item,’’ then
press ENTER.

This function stores the sound
content played on the selected XM
Radio station with the channel,
category, name, and title information.

To activate this function, press and
hold the

button for about 2

seconds while a song or passage
which you want to store is playing.

The function records for about 10
seconds, enough for you to identify
the selection when you play it back.

Once you store the recorded sound
file, you can replay it and confirm the
information. The system can store
up to 30 sound files. If you continue
to store more files, the oldest one
will be deleted each time you add a
new file.

CONTINUED

If equipped

Audio System

Note Function

Fe
a

tu

re

s

233

10/08/04 19:21:46 31SJA660_238

The XM satellites are in orbit over
the equator; therefore, objects south
of the vehicle may cause satellite
reception interruptions. To help
compensate for this, ground-based
repeaters are placed in major
metropolitan areas.
Satellite signals are more likely to be
blocked by tall buildings and
mountains the farther north you
travel from the equator.

Audio System

234

Signal may be blocked by
mountains or large obstacles to
the south.

Signal weaker in
these areas.

SATELLITE

GROUND REPEATER

10/08/04 19:21:51 31SJA660_239

Depending on where you drive, you
may experience reception problems.
Interference can be caused by any of
these conditions:

Driving on the north side of a
large commercial truck on an
east/west road.
Driving in tunnels.
Driving on a road beside a vertical
wall, steep cliff, or hill to the south
of you.
Driving on the lower level of a
multi-tiered road.
Driving on a single lane road
alongside dense trees taller than
50 ft. (15 m) to the south of you.

There may be other geographic
situations that could affect satellite
radio reception.

Driving on the north side of an
east/west mountain road.

If your XM Radio service has expired
or you purchased your vehicle from
a previous owner, you can listen to a
sampling of the broadcasts available
on XM Radio. With the ignition
switch in the ACCESSORY (I) or the
ON (II) position, press the

button. A variety of music

types and styles will play.

If you decide to purchase XM radio
service, contact XM Radio at

, or at

1-800-852-9696. In Canada, contact
XM CANADA at

, or

at 1-877-209-0079. You will need to
give them your radio I.D. number
and your credit card number. To get
your radio I.D. number, press the

side of the TUNE bar until ‘‘0’’

appears in the display. Your I.D. will
appear in the display.

After you’ve registered with XM
Radio, keep your audio system in the
XM Radio mode while you wait for
activation. This should take about 30
minutes.

While waiting for activation, make
sure your vehicle remains in an open
area with good reception. Once your
audio system is activated, ‘‘category’’
or ‘‘CH’’ will appear in the display,
and you’ll be able to listen to XM
Radio broadcasts. XM Radio will
continue to send an activation signal
to your vehicle for at least 12 hours
from the activation request. If the
service has not been activated after
36 hours, contact XM Radio. In
Canada, contact XM CANADA .

As required by the FCC:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s
authority to operate the equipment.

www.xmradio.com

www.xmradio.ca

Audio System

Receiving XM Radio Service

Fe
a

tu

re

s

235

10/08/04 19:22:07 31SJA660_240

Audio System

Playing Discs

236

UPPER DISPLAY

INTERFACE DIAL

LOAD
BUTTON

SCAN
BUTTON

LOAD
BUTTON

SCAN
BUTTON

SKIP BAR

POWER/
VOLUME
KNOB

TUNE BAR

EJECT
BUTTON

INTERFACE DIAL

POWER/
VOLUME
KNOB

EJECT
BUTTON

TUNE BAR

SKIP BAR

AUDIO
DISPLAY
BUTTON

DISC/AUX
BUTTON

DISC/AUX
BUTTON

Hawaiian models

U.S. models (Technology package
model is shown) and Canadian models

AUDIO
DISPLAY
BUTTON

10/08/04 19:22:18 31SJA660_241

Your vehicle’s audio system has an
in-dash disc changer with the same
controls used for the radio. To
operate the disc changer, the ignition
switch must be in the ACCESSORY
(I) or the ON (II) position.

The disc changer can play these disc
formats:

CD (CD-DA)
CD-R/RW
DVD-A
DTS

The changer can also play MP3 or
WMA format (see page

).

The disc packages or jackets should
have one of these marks.

If a file on a WMA disc is protected
by digital rights management
(DRM), the audio unit displays
UNSUPPORTED, and then skips to
the next file.

Depending on the software the files
were made with, it may not be
possible to play some files, or display
some text data.

DVD-A discs not meeting DVD
verification standards may not be
playable.

The changer cannot play DVD-V or
DVD-R/RW formats.

Some CD-DA and CD-ROM mixed
discs are not playable.

243

CONTINUED

Audio System

Fe
a

tu

re

s

237

NOTE:

TM

10/08/04 19:22:30 31SJA660_242

＃

Do not try to insert a disc until
‘‘LOAD’’ appears. You could
damage the audio unit.

If you stop loading discs before all
six positions are filled, the system
will wait for 15 seconds, stop the load
operation, and begin playing the last
disc loaded.

To load a single disc:

Press and release the LOAD
button on the changer unit. You
will see ‘‘BUSY’’ on the upper
display, and the disc load indicator
turns red and starts blinking.

To load multiple discs in one
operation:

Insert the disc into the disc slot
when the disc load indicator turns
green and ‘‘LOAD’’ appears in the
upper display at the same time.
Insert it only halfway; the drive
will pull it in the rest of the way.
You will see ‘‘BUSY’’ on the upper
display, and the disc load indicator
turns red again and blinks as the
disc is loaded.

When the disc load indicator turns
green and ‘‘LOAD’’ appears on the
upper display again, insert the
next disc in the slot.

Manufactured under license under
U.S. Patent

’s: 5,451,942; 5,956,674;

5,974,380; 5,978,762; 6,487,535 &
other U.S. and worldwide patents
issued & pending. DTS and DTS
Digital Surround are registered
trademarks and the DTS logos and
Symbol are trademarks of DTS, Inc.

1996-2008 DTS, Inc. All Rights

Reserved.

You cannot load and play 3-inch
(8-cm) discs in this system.

With the ignition switch in the
ACCESSORY (I) or ON (II)
position, press and hold the LOAD
button until you hear a beep. You
will see ‘‘LOAD’’ on the upper
display.

Repeat this until all six positions
are loaded. If you are not loading
all six positions, the system will
then begin playing the last disc
loaded.

1.

2.

3.

4.

1.

Audio System

Loading Discs in the Changer

238

Do not use discs with adhesive labels.
The label can curl up and cause the
disc to jam in the unit.

10/08/04 19:22:44 31SJA660_243
