The outside air intakes for the
climate control system are at the
base of the windshield. Keep this
area clear of leaves and other debris.

The system should be left in fresh
air mode under almost all conditions.
Keeping the system in recirculation
mode, particularly with the A/C off,
can cause the windows to fog up.

Switch to recirculation mode when
driving through dusty or smoky
conditions, then return to fresh air
mode.

This button turns the windshield
defroster on and off.

You can select the vents air flows
from. Some air will flow from the
dashboard corner and side vents in
all modes.

When you push this button, air flows
from the defroster vents at the base
of the windshield, and the system
automatically switches to fresh air
mode and turns on the A/C. When
the indicator in the button is on, the
passenger’s temperature cannot be
set separately from the driver’s.

When the indicator in the button is
on, air from the vehicle’s interior is
sent throughout the system again.
When the indicator is off, air is
brought in from the outside of the
vehicle (fresh air mode).

Pushing this button also turns the
power mirror heaters on and off.

This button turns the rear window
defogger on and off (see page

).

147

CONTINUED

Recirculation Button

Mode Control

Windshield Def roster Button

Rear Window Def ogger
Button

Climate Control System

Fe
a

tu

re

s

207

10/08/04 19:17:00 31SJA660_212

Use the mode control button to
select the vents the air flows from.
Some air will flow from the
dashboard vents in all modes.

Press the A/C button to view the
climate control display, then push
the interface selector down. Select
any of the modes by turning the
interface knob.

Air flows from the center

and corner vents in the dashboard.

Airflow is divided between

the vents in the dashboard and the
floor vents.

Air flows from the floor

vents.

Airflow is divided between

the floor vents and defroster vents at
the base of the windshield.

When

is selected, you can

increase or decrease the
temperature of airflow from the
dashboard vent for the driver’s side
and the passenger’s side without
changing the temperature of airflow
from the floor vent.

Push the interface selector right or
left, then turn the interface knob to
select the desired temperature.

Using the Mode Control Button

Using the Interface Dial

Climate Control System

208

10/08/04 19:17:16 31SJA660_213

The ventilation system draws in
outside air, circulates it through the
interior, then releases it through
vents near the rear window.

The heater uses engine coolant to
warm the air. If the engine is cold, it
will be several minutes before you
feel warm air coming from the
system.

Select

and fresh air mode.

Set the fan to the desired speed.
Adjust the warmth of the air with
the temperature control bar.

Air conditioning places an extra load
on the engine. Watch the engine
coolant temperature gauge (see page

). If it moves near the red zone,

turn off the A/C until the gauge
reading returns to normal.

you can

cool it down more rapidly by partially
opening the windows, turning on the
air conditioning, and setting the fan
to maximum speed in fresh air mode.

Set the temperature to the lower
limit.
Make sure the A/C is off.
Select

and fresh air mode.

Set the fan to the desired speed.

Press the A/C button to view the
climate control display.
Turn on the A/C by pushing
ENTER on the interface selector.
You will see A/C ON in the display.
Make sure the temperature is set
to maximum cool.
Select

.

If the outside air is humid, select
recirculation mode. If the outside
air is dry, select fresh air mode.
Set the fan to the desired speed by
turning the interface knob.

1.

2.
3.
4.

1.
2.
3.

1.

2.

3.

4.
5.

6.

70

If the interior is very warm,

Climate Control System

Ventilation

Using the Heater

Using the A/C

Fe
a

tu

re

s

209

10/08/04 19:17:30 31SJA660_214

Air conditioning, as it cools, removes
moisture from the air. When used in
combination with the heater, it
makes the interior warm and dry.

Switch the fan on.
Turn on the air conditioning.
Select

and fresh air mode.

Adjust the temperature to your
preference.

This setting is suitable for all driving
conditions whenever the outside
temperature is above 32°F (0°C).

To remove fog from the inside of the
windows:

Set the fan to the desired speed, or
high for faster defrosting.
Select

. The system

automatically switches to fresh air
mode and turns on the A/C.
Adjust the temperature so the
airflow feels warm.
Select

to help clear the

rear window.
To increase airflow to the
windshield, close the corner vents.

When you switch to another mode
from

, the A/C setting

returns to the previous setting (on or
off). Select A/C, then press ENTER
on the interface selector to turn the
A/C off if it is on.

Select

. The system

automatically switches to fresh air
mode and turns on the A/C.
Select

.

Set the fan and temperature
controls to maximum level.

To clear the windshield faster, you
can close the dashboard corner vents
by rotating the wheel next to it. This
sends more warm air to the
windshield defroster vents. Once the
windshield is clear, select the fresh
air mode to avoid fogging the
windows.

For your safety, make sure you have
a clear view through all the windows
before driving.

1.
2.
3.
4.

1.

2.

3.

4.

5.

1.

2.
3.

Climate Control System

Dehumidif y the Interior

To Def og and Def rost

To Remove Exterior Frost or Ice
From the Windows

210

10/08/04 19:17:44 31SJA660_215

The automatic climate control
system adjusts the fan speed and
airflow levels to maintain the interior
temperature you select.

In AUTO mode, the vehicle’s interior
temperature is independently
regulated for the driver and
passenger. If the driver’s side of the
vehicle is getting too much sun, the
system will adjust to a lower
temperature.

Press the AUTO button.
Set the desired temperature with
the temperature control bars.
You will see AUTO in the display
if the climate mode is selected.

The system automatically selects the
proper mix of conditioned and/or
heated air that will, as quickly as
possible, raise or lower the interior
temperature to your preference.

When you set the temperature to its
lower or its upper limit, the system
runs at full cooling or heating only. It
does not regulate the interior
temperature.

When you change the fan speed, the
fan is taken out of AUTO mode and
starts to run at the selected speed.

You can manually select various
functions of the climate control
system when it is in fully automatic
mode. All other features remain
automatically controlled. Making any
manual selection causes the word
AUTO in the display to go out.

The airflow from the rear vents can
be adjusted when the fan mode is in
the

or

position.

You can adjust the direction of the
airflow by moving the tab on each
vent up-and-down and side-to-side.
You can also open or close the vents
with the dial between them.

Press the OFF button. However, a
lack of airflow can cause the
windows to fog up. You should keep
the fan on at all times so stale air and
moisture do not build up in the
interior and cause fogging.

1.
2.

Climate Control System

Automatic Climate Control

Semi-automatic Operation

Rear Ventilation

To Turn Everything Of f

Fe
a

tu

re

s

211

10/08/04 19:18:00 31SJA660_216

The climate control system has two
sensors: a sunlight sensor on top of
the dashboard, and a temperature
sensor next to the steering column.
Do not cover the sensors or spill any
liquid on them.

Climate Control Sensors

Sunlight and Temperature
Sensors

212

TEMPERATURE SENSOR

SUNLIGHT SENSOR

10/08/04 19:18:06 31SJA660_217

Most audio system functions can still
be controlled by standard buttons,
dials, and knobs, but some functions
can only be accessed using the
interface dial. The interface dial has
two parts, a knob and a selector.

The selector can be pushed left,
right, up, down, and in. Use the
selector to scroll through lists, to
select menus, and to highlight menu
items. When you make a selection,
press ENTER to go to that selection.

The knob turns left and right. Use it
to make selections or adjustments to
a list or menu on the screen.

When you unlock the doors with
your remote and turn the audio
system on, the driver’s ID (Driver 1
or Driver 2) is detected, and the
radio preset memory (see page

),

the auto select preset memory (see
page

), and the volume and

sound level settings (see page

)

are turned to the respective
memorized mode automatically.

The audio system can also be
operated by voice control.

See the navigation system manual
for complete details.

Refer to Voice Control Basics for
complete details (see page

).

226

217

304

217

On models with navigation system

On models without navigation system

Interf ace Dial

Personalization Setting

Voice Control System

Audio System

Fe
a

tu

re

s

213

KNOB

ENTER

SELECTOR

10/08/04 19:18:21 31SJA660_218

Audio System

Playing the AM/FM Radio

214

PRESET BUTTONS

INTERFACE DIAL

U.S. models (Technology package
model is shown) and Canadian models

POWER/
VOLUME
KNOB

SCAN
BUTTON

SEEK BAR

AUDIO
DISPLAY
BUTTON

AM/FM
BUTTON

TUNE BAR

SCAN
BUTTON

POWER/
VOLUME
KNOB

AUDIO
DISPLAY
BUTTON

SEEK BAR

PRESET BUTTONS

INTERFACE DIAL

AM BUTTON

FM BUTTON

TUNE BAR

Hawaiian models

A.SEL
BUTTON

UPPER DISPLAY

10/08/04 19:18:30 31SJA660_219

CONTINUED

The band and frequency that the
radio was last tuned to are shown on
the display. To change bands, press
the AM/FM button (AM or FM
button Hawaiian models). You can
also change bands between FM1 and
FM2 by pushing the interface
selector up. Each time you push it up,
the band will change to FM1 or FM2.
On the FM bands, STEREO will be
shown on the navigation screen and
ST on the upper display, if the
station is broadcasting in stereo.
Stereo reproduction on AM is not
available.

The ignition switch must be in the
ACCESSORY (I) or the ON (II)
position. Press the AUDIO button to
view the audio control display. Turn
the system on by pressing the
power/volume knob or the AM/FM
button (AM or FM button on
Hawaiian model). Adjust the volume
by turning the power/volume knob.

You can use any of five methods to
find radio stations on the selected
band: tune, skip (seek), scan, the
preset buttons, and auto select.
On the FM band, you can also use
the features provided by the radio
data system (RDS). For more
information on the RDS, see page

.

218

Audio System

To Select a Station

Fe
a

tu

re

s

215

BAND

STEREO ICON

10/08/04 19:18:39 31SJA660_220

−

−

−

The scan function samples

all stations with strong signals on the
selected band. To activate it, press

the SCAN button, then release it.

The skip (seek)

function searches up and down from
the current frequency to find a
station with a strong signal. To
activate it, press either side (

or

) of the SKIP bar, then release

it. You can also activate the skip
function (SEEK is displayed on the
screen) by pushing the interface
selector to the right or left.

Use the TUNE bar to tune

the radio to a desired frequency.
Press the right side of the bar to
tune to a higher frequency, or the
left side to tune to a lower frequency.
To tune with the interface dial, push
the selector down, and turn the knob
to the TUNE icon. Then press
ENTER on the selector, and turn the
knob to the desired frequency. To
exit the TUNE mode, press ENTER
on the selector, then push the
selector up.

To scan with the interface dial, push
the selector down, and then push it
to the right. You will see SCAN
flashing on the screen and the upper
display.

The system will scan for a station
with a strong signal. When it finds a
strong signal, it will stop and play
that station for about 10 seconds. If
you do nothing, the system will then
scan for the next strong station and
play it for 10 seconds. When it plays
a station that you want to listen to,
press the scan button again, or push
the interface selector to the right
again.

Audio System

SCAN

SKIP (SEEK)

TUNE

216

SCAN ICON

TUNE ICON

10/08/04 19:18:49 31SJA660_221

−

−

Push the interface selector down to
scroll down the screen, highlight
A.SEL, then press ENTER on the
interface selector. You will see
A.SEL on the upper display and
A.SEL on the screen, and the system
goes into scan mode for several
seconds.

Press the A.SEL button. You will see
A.SEL on the upper display, A.SEL
on the screen, and the system goes
into scan mode for several seconds.
The system stores the frequencies of
six AM and twelve FM stations in
the preset buttons.

If you are

traveling and can no longer receive
your preset stations, you can use the
auto select feature to find stations in
the local area.

Each preset button or

preset icon can store one frequency
on AM and two frequencies on FM.

Select the desired band, AM or
FM. FM1 and FM2 let you store
two sets of FM frequencies with
the preset buttons (on-screen
icons).

Use the tune, skip (seek), scan, or
RDS function to tune the radio to a
desired station.

Press the preset button, and hold
it until you hear a beep. You can
also store frequencies with the
interface dial. Select the preset
icon you want to store the
frequency on, then press ENTER
on the interface selector, and hold
it for more than 2 seconds.

Repeat steps 1 through 3 to store a
total of six stations on AM and
twelve stations on FM.

1.

2.

3.

4.

To store a preset memory location:

U.S. models (except Hawaiian) and
Canadian models

Hawaiian models

CONTINUED

AUTO SELECT

Preset

Audio System

Fe
a

tu

re

s

217

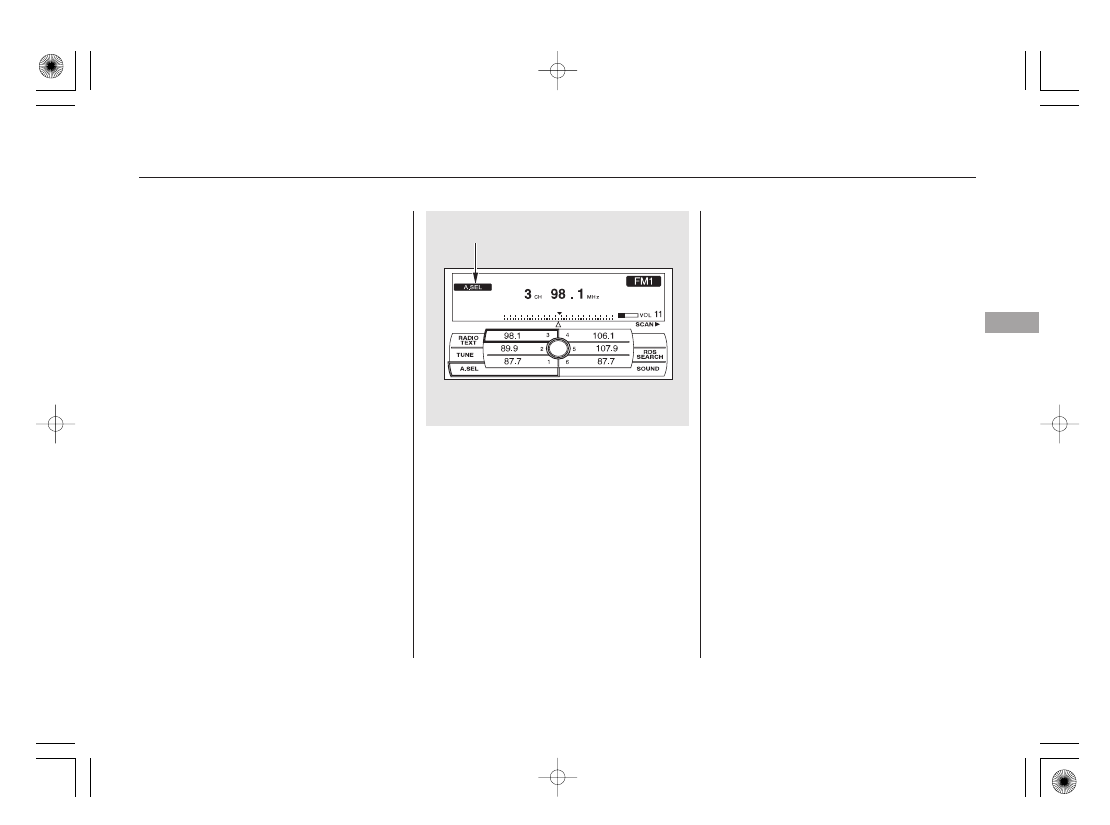

A.SEL ICON

10/08/04 19:19:01 31SJA660_222

To switch the function between on
and off, press and hold the DISP
button. With the system on, you will
see the ‘‘RDS INFO ON’’ message on
the upper display. If the station you
are listening to is an RDS station, the
displayed frequency switches to the
station name.

On the FM band, you can select a
favorite station and display the
program service name provided by
the radio data system (RDS).

The RDS INFO display function
shows the name of the station you
are listening to. With the audio
system on and the FM band selected,
you can turn this function on or off.

You will see ‘‘0’’ displayed if auto
select cannot find a strong station for
every preset button.
If you do not like the stations auto
select has stored, you can store
other frequencies on the preset
buttons (icons) as previously
described.

To turn off auto select, press
ENTER on the interface selector
(press the A.SEL button) again. This
restores the presets you originally
set.

For information on AM/FM radio
frequencies and reception, see page

.

224

Audio System

Radio Data System (RDS)

RDS INFO Display

218

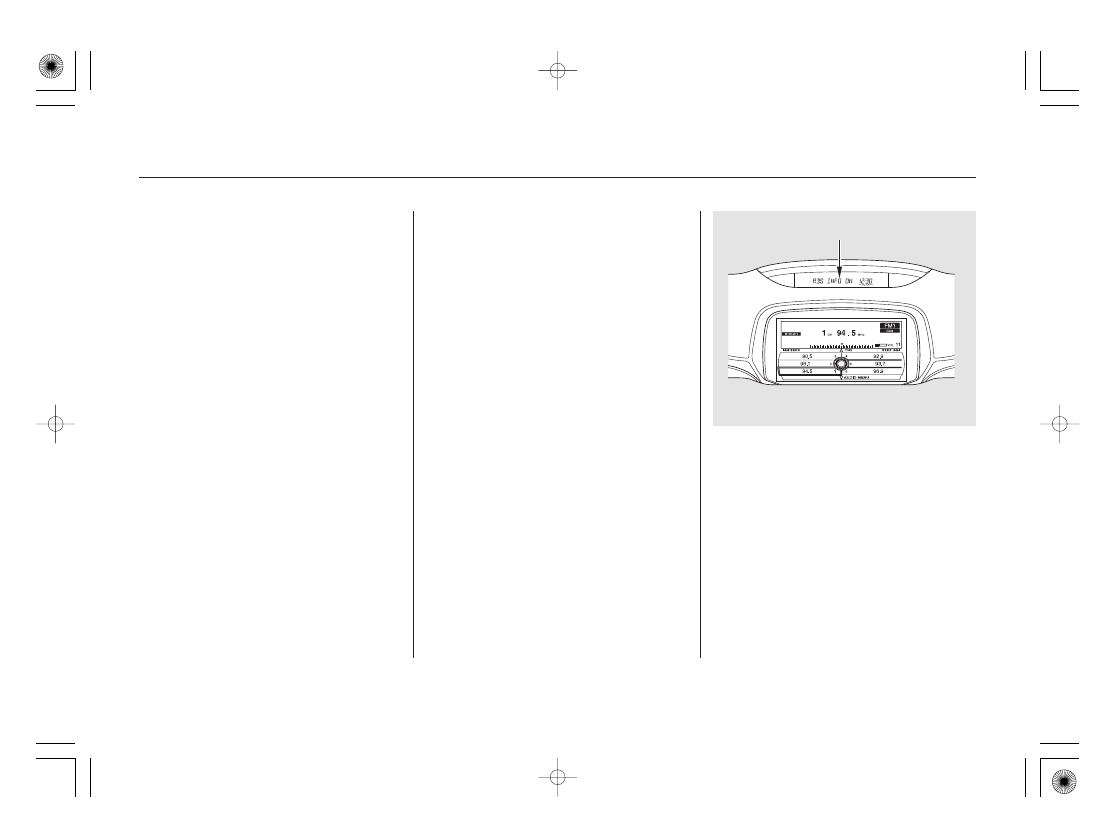

RDS INFO ON MESSAGE

10/08/04 19:19:12 31SJA660_223

ROCK: Rock, classic rock and soft
rock music
COUNTRY: Country music
SOFT: Adult hits and soft music
TOP 40: Top 40 hits
OLDIES: Nostalgia music and oldies
R & B: Rhythm and blues, and soft
rhythm and blues
RELIGION: Programs concerned
with religion
CLASSIC: Classical music
JAZZ: Jazz
INFO: News, information, sports,
talk shows, foreign language,
personality, public, college, and
weather

With the FM band selected, you can
select the program type provided by
the RDS. Press the AUDIO button to
display the radio information on the
screen. Push down the selector on
the interface dial, then turn the knob
to select RDS SEARCH icon. Press
ENTER to set your selection. The
principal RDS categories are shown
as follows:

ALL: All RDS category stations

When you turn off this function by
pressing the DISP button, the upper
display shows ‘‘RDS INFO OFF.’’

TRAFFIC: Traffic information

If the station you are listening to is
not an RDS station, the display
continues to show the frequency
with the RDS information display
function on.

CONTINUED

Radio Data System (RDS) Category

Audio System

Fe
a

tu

re

s

219

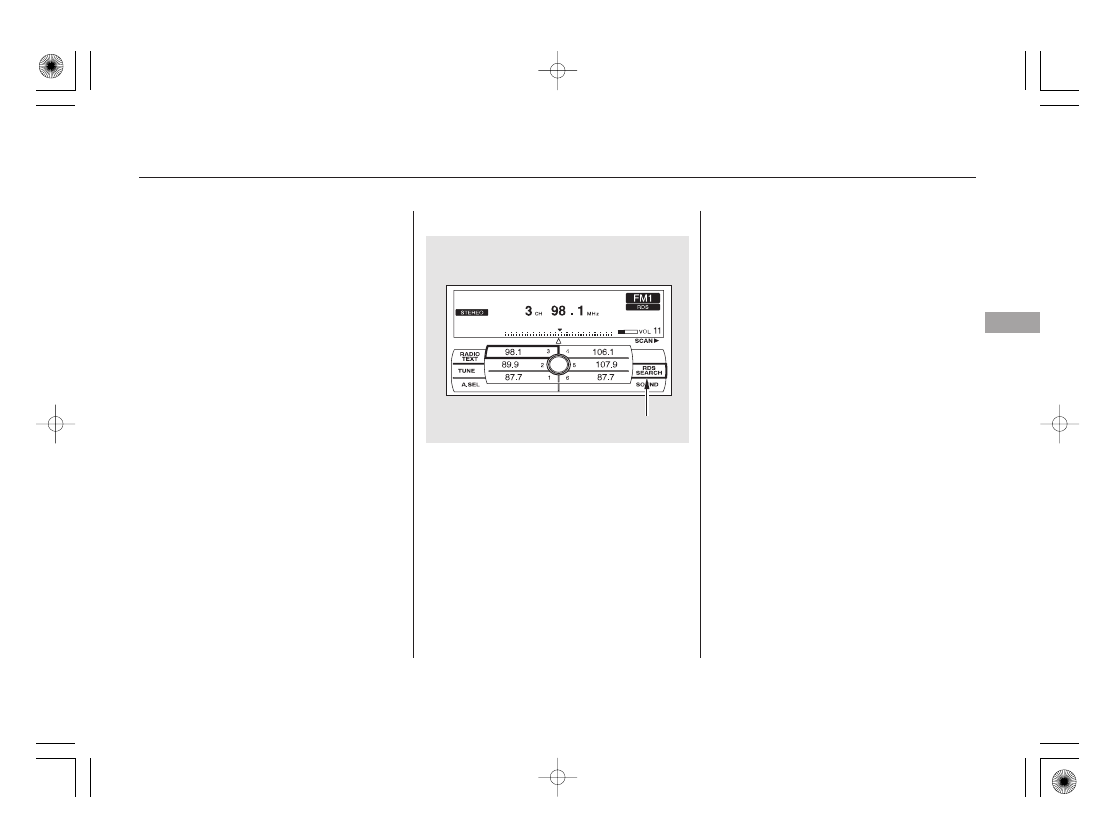

RDS SEARCH ICON

10/08/04 19:19:29 31SJA660_224

If the system does not find a station,
‘‘NOTHING’’ will blink for about 5
seconds, then the system goes back
to the last selected station.

Turn the selector to select an RDS
category. You can use the search or
scan function to find radio stations
on the selected RDS category by
pressing the selector to the right
repeatedly. Press ENTER to set your
selection. If you do nothing while the
RDS category is selected, the
selected category is canceled.

You can also select an RDS category
with the TUNE bar. Press either side
(

or

) of the TUNE bar to

display an RDS category in the
display. Select a category by pressing
either side of the bar.

This function searches up and down
a frequency for the strongest signal
from the frequencies that carry the
selected RDS category information.
This can help you to find a station in
your favorite category. To activate it,
press and release either side
(

or

) of the SEEK/SKIP

bar. You will also see the selected
RDS category name blinking in the
display while searching it. When the
system finds a station, the selected
RDS category name will be displayed
again for about 5 seconds in the
upper display.

RDS Program Search

Audio System

220

RDS CATEGORY

RDS CATEGORY

10/08/04 19:19:39 31SJA660_225

To activate RDS program search
with the interface dial, push the
AUDIO button to display the FM
radio information on the screen.
Push the selector down, and turn the
knob to select the RDS SEARCH
icon. Press ENTER on the selector.
The screen shows you the RDS
program category list.

Turn the knob to the desired RDS
category.

While the RDS category is selected,
move the selector knob to the right
to select SEEK in the upper right
corner of the screen. Then press
ENTER to activate the seek function.

The scan function samples all
stations with strong signals on the
selected RDS category. To activate it,
press and release the SCAN button.
You will see SCAN in the display.
The system will scan for a station
with a strong signal in the selected
RDS category. You will also see the
selected RDS category name
blinking in the display while
searching it. When the system finds
one, it will stop and play that station
for about 10 seconds.

CONTINUED

RDS Program SCAN

Audio System

Fe
a

tu

re

s

221

RDS CATEGORY LIST

SEEK is selected.

SEEK/SCAN ICON

10/08/04 19:19:48 31SJA660_226

Turn the knob to the desired RDS
category.

To activate RDS program scan with
the interface dial, push the AUDIO
button to display the FM radio
information on the screen. Push the
selector down, and turn the knob to
select the RDS SEARCH icon. Press
ENTER on the selector. The screen
shows you the RDS category list.

While the RDS category is selected,
move the selector knob to the right
to select SCAN in the upper right
corner of the screen. Then press
ENTER to activate the scan function.

If you do nothing, the system will
scan for the next strong station and
play it for 10 seconds. When it plays
a station that you want to listen to,
press the SCAN button again.

If the system does not find a station,
‘‘NOTHING’’ will blink for about 5
seconds, then the system goes back
to the last selected station.

You can use the RDS program
search or scan function even if the
RDS information display function is
off. In this case, the display shows a
frequency in place of a RDS station
name.

Audio System

222

SEEK/SCAN ICON

RDS CATEGORY LIST

SCAN is selected.

10/08/04 19:19:57 31SJA660_227
