Removal

23-132

SRS

Front Passenger’s Airbag Replacement

A

B

A

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Remove the glove box (see page 20-67).

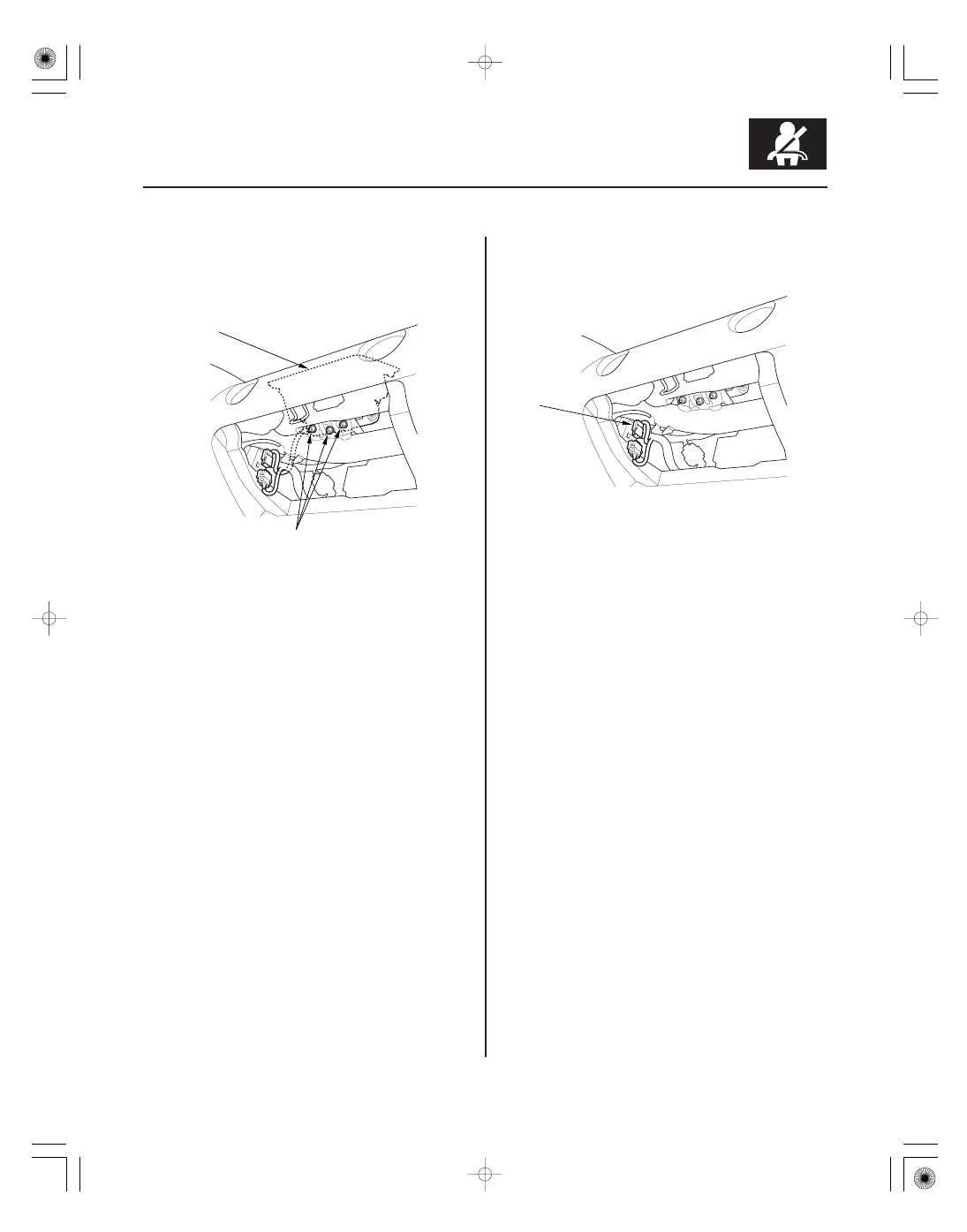

3. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

4. Remove the three mounting nuts (A) from the

bracket. Cover the lid and dashboard with a cloth,
and pry carefully with a screwdriver to lift the front
passenger’s airbag (B) out of the dashboard.

NOTE: The airbag lid has pawls on its side which
attach it to the dashboard.

05/06/27 18:11:48 61S6M040_230_0132

０３

０２

Installation

23-133

B
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

A

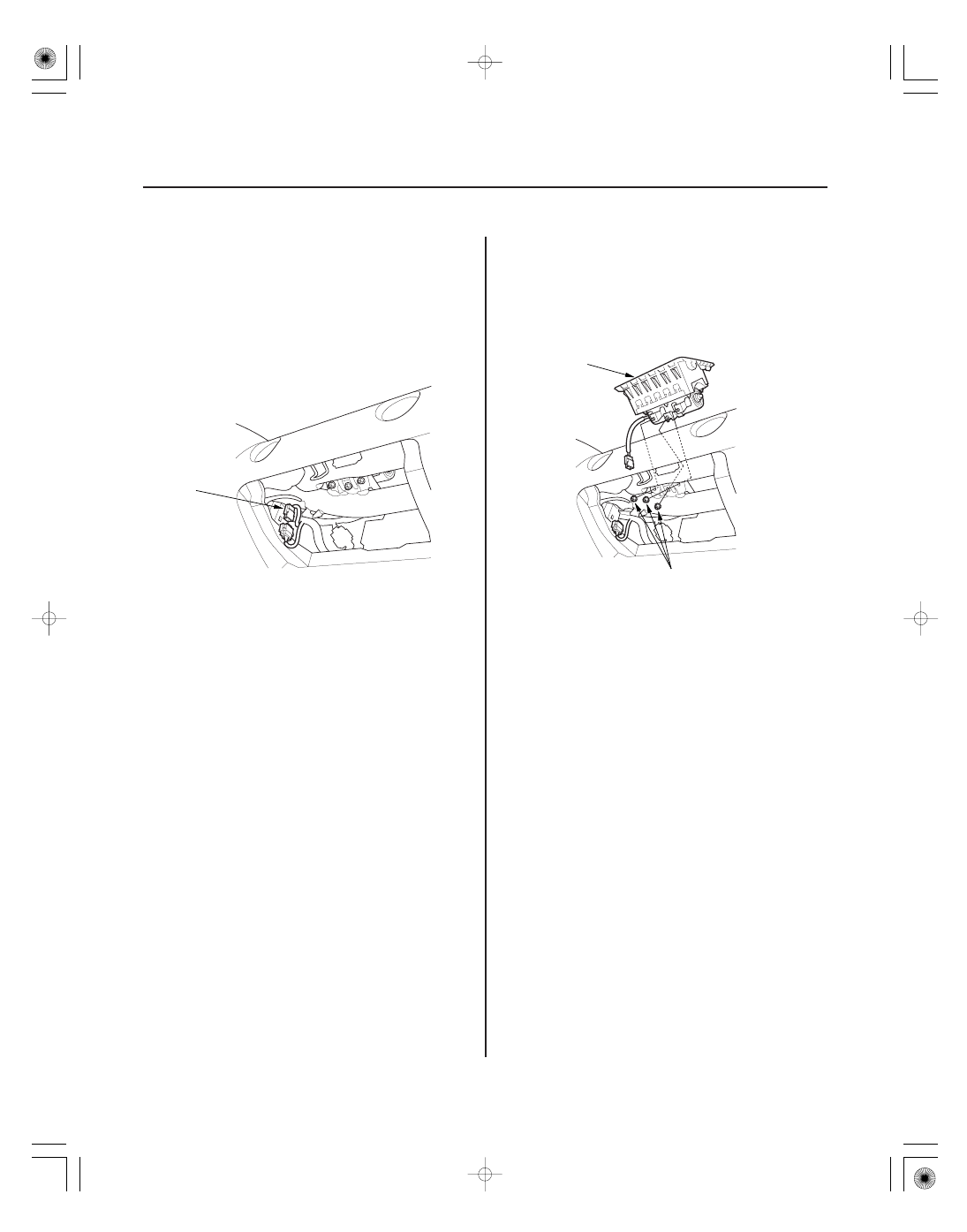

1. Place the new front passenger’s airbag (A) into the

dashboard. Tighten the front passenger’s airbag
mounting nuts (B).

2. Connect the front passenger’s airbag 4P connector

(A) to the dashboard wire harness, then reinstall
the glove box.

3. Reconnect the battery negative cable.

4. After installing the airbag, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

05/06/27 18:11:48 61S6M040_230_0133

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｈ４６４０００５５３８１ＫＢＡＴ００

Removal

Installation

23-134

SRS

Side Airbag Replacement

A

B

A

B
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

NOTE: Review the front seat removal/installation
procedure (see page 20-75) before performing repair or
service.

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

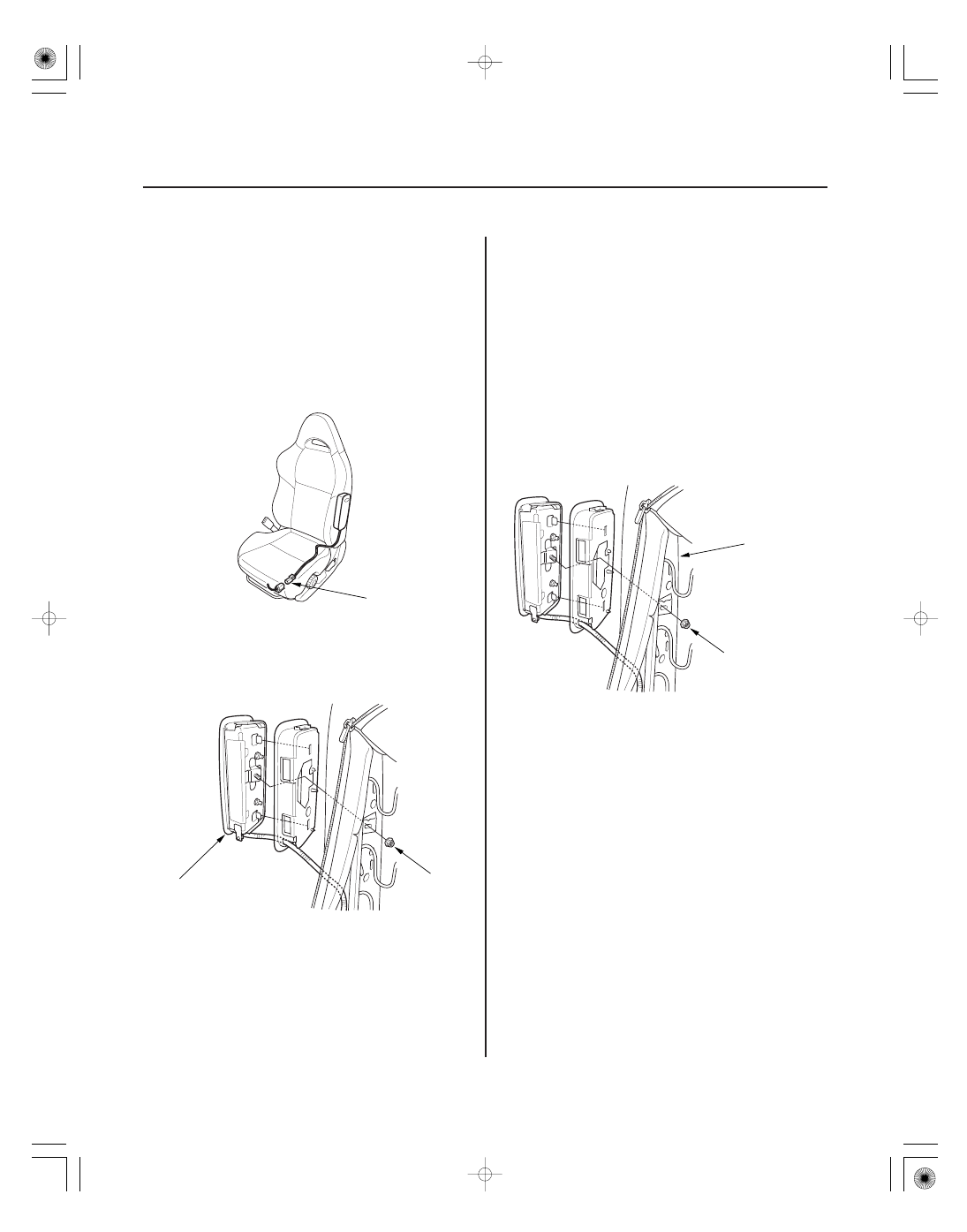

2. Disconnect the side airbag harness 2P

connector (A).

3. Remove the seat assembly (see page 20-75) and

seat-back cover (see page 20-79).

4. Remove the mounting nut (A) and the side

airbag (B).

NOTE:

• If the side airbag lid is secured by tape, remove the

tape.

• Do not open the lid of the side airbag cover.
• Use new mounting nuts tightened to the specified

torque.

• Make sure that the seat-back cover is installed

properly. Improper installation may prevent proper
deployment.

• Be sure to install the harness wires so that they are

not pinched or interfering with other parts.

1. Place the new side airbag on the seat-back frame

(A). Tighten the side airbag mounting nut (B).

2. Install the seat-back cover (see page 20-79).

3. Install the seat assembly (see page 20-75), then

connect the side airbag harness 2P connector.

4. Move the seat cushion and the seat-back through

their full ranges of movement, making sure the
harness wires are not pinched or interfering with
other parts.

5. Reconnect the battery negative cable.

6. After installing the side airbag, confirm proper

system operation: Turn the ignition switch ON (II);
the SRS indicator should come on for about
6 seconds and then go off.

05/06/27 18:11:48 61S6M040_230_0134

０１

０２

Ｓ６Ｍ６Ａ００Ｈ４６４０００１２８０２ＬＢＡＴ００

Special Tools Required

Driver’s Airbag

Front Passenger’s Airbag

Deploying Airbags in the Vehicle

23-135

Airbag Disposal

B

A

A

Deployment tool 07HAZ-SG00500

Before scrapping any airbags, side airbags, seat belt
tensioners, or seat belt buckle tensioners (including
those in a whole vehicle to be scrapped), the airbags,
side airbags, seat belt tensioners, or seat belt buckle
tensioners must be deployed. If the vehicle is still within
the warranty period, the Acura District Parts and
Service Manager must give approval and/or special
instruction before deploying the airbags, side airbags,
seat belt tensioners, or seat belt buckle tensioners. Only
after the airbags, side airbags, seat belt tensioners, or
seat belt buckle tensioners have been deployed (as the
result of vehicle collision, for example), can they be
scrapped. If the airbags, side airbags, seat belt
tensioners, and seat belt buckle tensioners appear
intact (not deployed), treat them with extreme caution.
Follow this procedure.

If an SRS equipped vehicle is to be entirely scrapped, its
airbags, side airbags, seat belt tensioners, and seat belt
buckle tensioners should be deployed while still in the
vehicle. The airbags, side airbags, seat belt tensioners,
and seat belt buckle tensioners should not be
considered as salvageable parts and should never be
installed in another vehicle.

1. Turn the ignition switch OFF, then disconnect the

battery negative cable, and wait at least 3 minutes.

2. Confirm that each airbag, side airbag, or seat belt

tensioner is securely mounted.

3. Confirm that the deployment tool is functioning

properly by following the check procedure on the
tool label.

4. Remove the access panel (A) from the steering

wheel, then disconnect the driver’s airbag 4P
connector (B) from the cable reel.

5. Remove the glove box, then disconnect the front

passenger’s airbag 4P connector (A) and
dashboard wire harness.
