Acura RSX Honda Integra. Manual - part 499

０４

＊０６

−

−

’02-04 models

’05-06 models

YES

NO

23-128

SRS

Symptom Troubleshooting (cont’d)

GAUGE ASSEMBLY CONNECTOR A (22P)

GAUGE ASSEMBLY
CONNECTOR B (18P)

JUMPER WIRE

GAUGE ASSEMBLY CONNECTOR A (20P)

GAUGE ASSEMBLY
CONNECTOR B (16P)

JUMPER WIRE

5. Reconnect the battery negative cable.

6. Reconnect gauge assembly connector A (22P ) or

(20P ) to the gauge assembly.

1: ’02-04 models
2: ’05-06 models

7. Turn the ignition switch ON (II).

8. Install a jumper wire between the No. 15

or

No. 13

terminal of the gauge assembly connector

A (22P ) or (20P ) and the No. 7

or No. 6

terminal of the gauge assembly connector B (18P )
or (16P ). The SRS indicator should go off.

1: ’02-04 models
2: ’05-06 models

Faulty SRS unit or poor connection at SRS

unit connector C (8P) and the SRS unit; check the
connection. If the connection is OK, replace the
SRS unit (see page 23-141).

Faulty SRS indicator circuit in the gauge

assembly or poor connection at gauge assembly
connector A or B; check the connections. If the
connectors are OK, replace the gauge assembly.

1

2

1

2

1

2

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Does the SRS indicator go of f ?

05/06/27 18:11:47 61S6M040_230_0128

Ｓ６Ｍ６Ａ００Ｈ４６４００００００００ＭＤＡＴ００

23-129

Component Replacement/Inspection After Deployment

NOTE: Before doing any SRS repairs, use the HDS SRS
menu method to check for DTCs; refer to the DTC
Troubleshooting Index for the less obvious deployed
parts (seat belt tensioners, front impact sensors, side
airbag sensors, etc.).

After a collision where the seat belt tensioners
deployed, replace these items:

• Seat belt tensioners
• Seat belt buckle tensioners
• SRS unit
• Front impact sensors

After a collision where the frontal airbag(s) deployed,
replace these items:

• SRS unit
• Deployed airbag(s)
• Seat belt tensioners
• Seat belt buckle tensioners
• Front impact sensors

After a collision where the side airbag(s) deployed,
replace these items:

• SRS unit
• Deployed side airbag(s)
• Side impact sensor(s) for side(s) deployed

During the repair process, inspect these areas:

• Inspect all the SRS wire harnesses. Replace, don’t

repair, any damaged harnesses.

• Inspect the cable reel for heat damage. If there is any

damage, replace the cable reel.

After the vehicle is completely repaired, turn the
ignition switch ON(II). If the SRS indicator comes on for
about 6 seconds and then goes off, the SRS airbag
system is OK. If the indicator does not function properly,
use the HDS SRS menu method to read the DTC(s). If
this doesn’t retrieve any codes, use the HDS SCS menu
method. If you still cannot retrieve a code, go to SRS
Indicator Circuit Troubleshooting.

05/06/27 18:11:47 61S6M040_230_0129

０１

０２

Ｓ６Ｍ６Ａ００Ｈ４６４０００１２８０２ＫＢＡＴ００

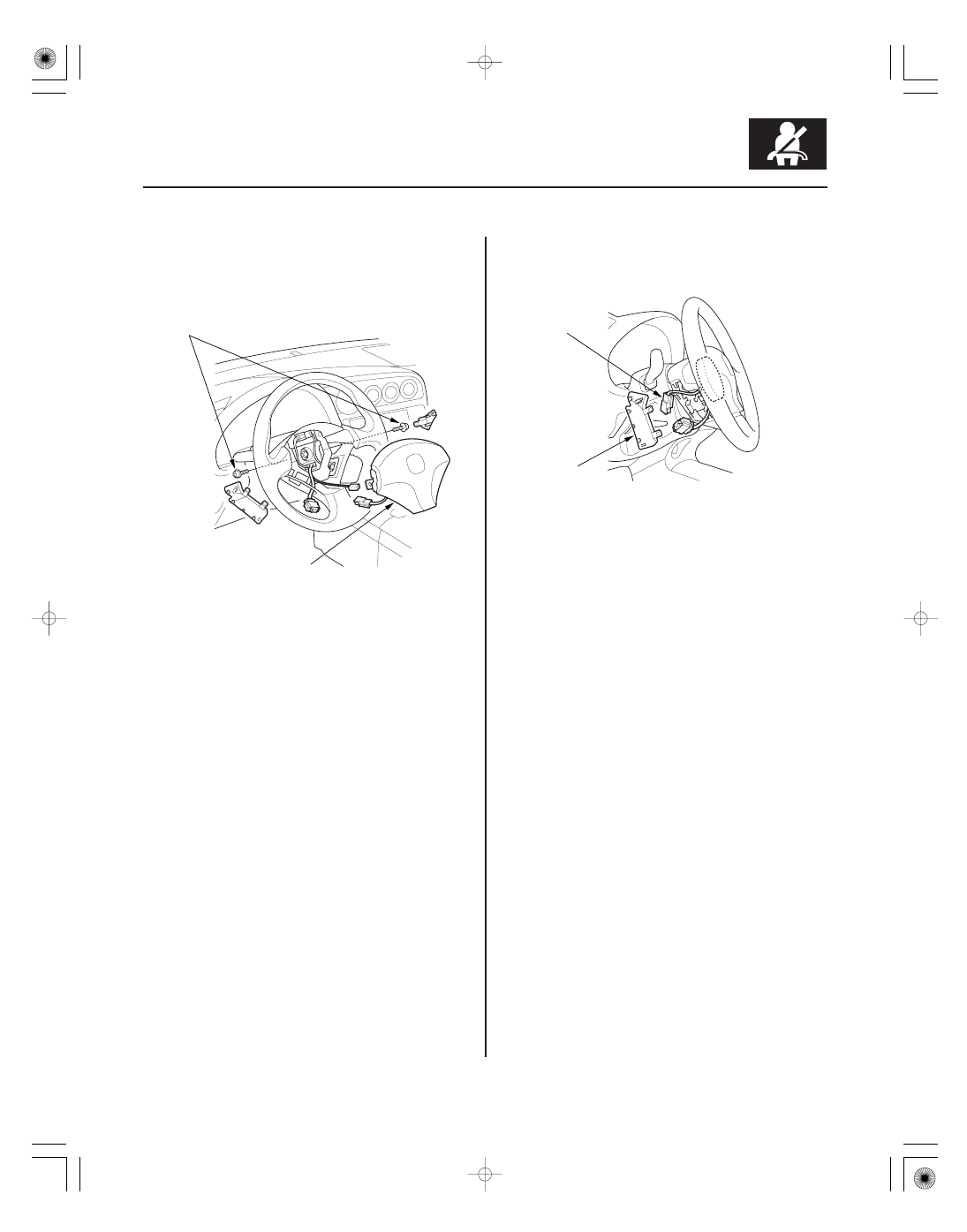

Removal

23-130

SRS

Driver’s Airbag Replacement

A

B

A

B

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Remove the access panel (A) from the steering

wheel, then disconnect the driver’s airbag 4P
connector (B) from the cable reel.

3. Remove the two Torx bolts (A) using a Torx T30 bit.

Then remove the driver’s airbag (B).

05/06/27 18:11:47 61S6M040_230_0130

＊０１

０２

Installation

23-131

B
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

B

A

1. Place the new driver’s airbag (A) in the steering

wheel, and secure it with new Torx bolts (B).

2. Connect the cable reel to the driver’s airbag 4P

connector (A), then install the access panel (B) on
the steering wheel.

3. Connect the battery negative cable.

4. After installing the airbag, confirm proper system

operation:

• Turn the ignition switch ON (II); the SRS indicator

should come on for about 6 seconds and then go
off.

• Make sure the horn works.

05/06/27 18:11:47 61S6M040_230_0131
