23-100

SRS

DTC Troubleshooting (cont’d)

B

A

B

SRS UNIT CONNECTOR B (18P)

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9

Short to another wire in the front passenger’s

side airbag inflator; replace the front passenger’s
side airbag (see page 23-134).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s side airbag 2P connector (A)

and both seat belt buckle tensioner 4P connectors
(B).

11. Disconnect the simulator lead from the floor wire

harness 2P connector.

12. Disconnect SRS unit connector B (18P) from the

SRS unit.

13. Check resistance between the No. 7 and No. 18

terminals of SRS unit connector B (18P). There
should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to another wire in the floor wire

harness; replace the floor wire harness.

Wire side of female terminals

Is DT C 12-3 indicated?

Is the r esistance as specif ied?

05/06/27 18:10:27 61S6M040_230_0100

０１

０２

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１１２４ＦＡＡＴ００

−

−

−

−

DTC 12-4:

Special Tools Required

YES

NO

YES

NO

23-101

B

A

07XAZ-S1A0200

07SAZ-TB4011A

B

A

Short to Power in Front Passenger’s

Side Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

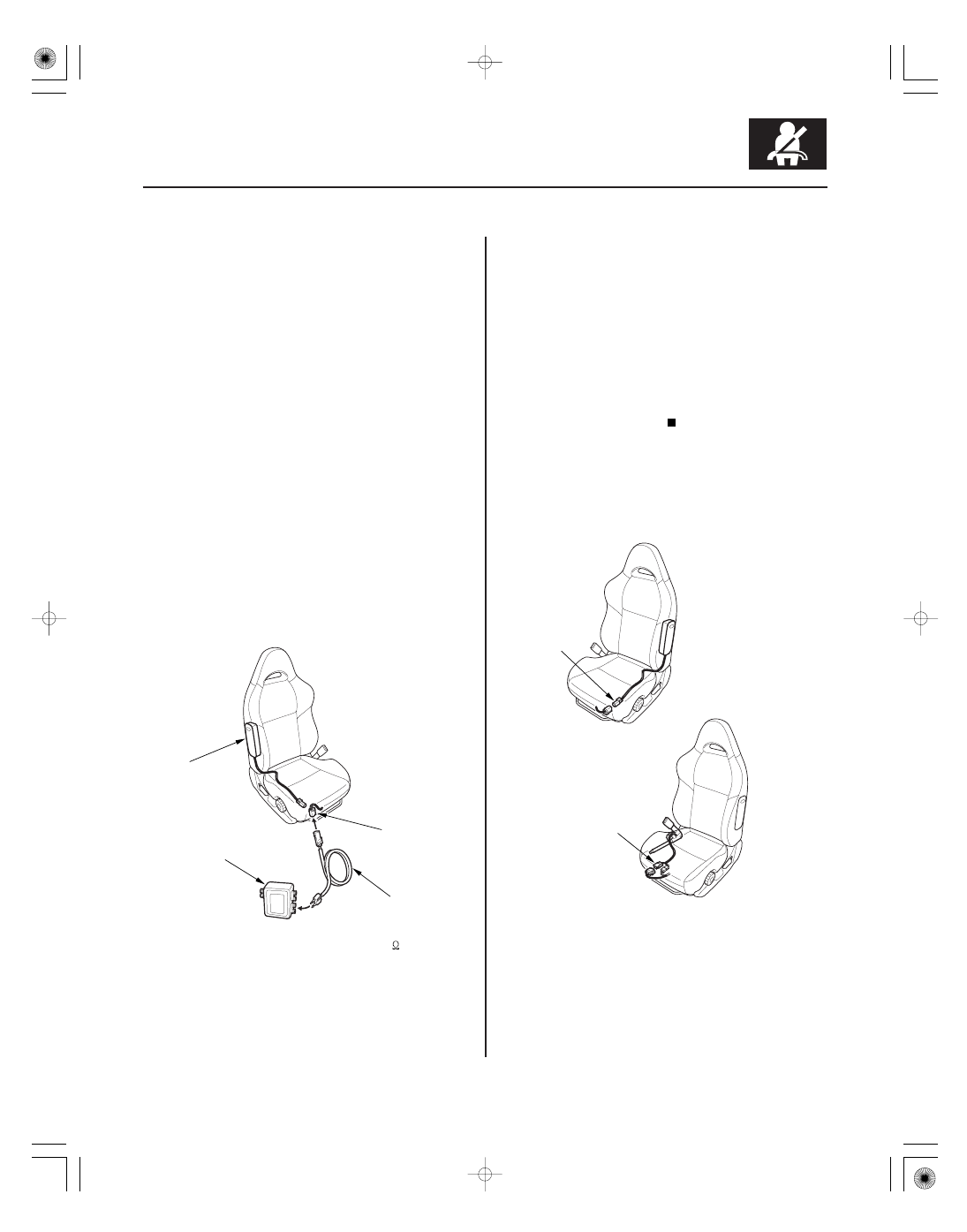

4. Disconnect the floor wire harness 2P connector (A)

from the front passenger’s side airbag (B).

5. Connect the SRS inflator simulator (2

connector) and the simulator lead E to the floor
wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9.

Short to power in the front passenger’s side

airbag inflator; replace the front passenger’s side
airbag (see page 23-134).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s side airbag 2P connector (A)

and both seat belt buckle tensioner 4P connectors
(B).

(cont’d)

Does the SRS indicator stay on?

Is DT C 12-4 indicated?

05/06/27 18:11:00 61S6M040_230_0101

０１

＊０１

０１

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１１２５ＦＡＡＴ００

−

−

−

−

YES

NO

Special Tools Required

YES

NO

DTC 12-5:

23-102

23-102

SRS

DTC Troubleshooting (cont’d)

B

SRS UNIT CONNECTOR B (18P)

B

A

07XAZ-S1A0200

07SAZ-TB4011A

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Turn the ignition switch ON (II).

13. Check for voltage between the No. 7 terminal of

SRS unit connector B (18P) and body ground, and
between the No. 18 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to power in the floor wire harness;

replace the floor wire harness.

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the floor wire harness 2P connector (A)

from the front passenger’s side airbag (B).

5. Connect the SRS inflator simulator (2

connector) and the simulator lead E to the floor
wire harness 2P connector.

Short to Ground in Front

Passenger’s Side Airbag Inflator

Wire side of female terminals

Is the voltage as specif ied?

Does the SRS indicator stay on?

05/06/27 18:11:01 61S6M040_230_0102

０２

０１

＊０１

−

−

−

−

YES

NO

YES

NO

23-103

B

A

B

SRS UNIT CONNECTOR B (18P)

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC.

Go to step 9.

Short to ground in the front passenger’s side

airbag inflator; replace the front passenger’s side
airbag (see page 23-134).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the driver’s side airbag 2P connector (A)

and both seat belt buckle tensioner 4P connectors
(B).

11. Disconnect SRS unit connector B (18P) from the

SRS unit.

12. Check resistance between the No. 18 terminal of

the SRS unit connector B (18P) and body ground,
and between the No. 7 terminal and body ground.
There should be an open circuit or at least 1 M

.

Faulty SRS unit; replace the SRS unit

(see page 23-141).

Short to ground in the floor wire harness;

replace the floor wire harness.

Wire side of female terminals

Is DT C 12-5 indicated?

Is the r esistance as specif ied?

05/06/27 18:11:01 61S6M040_230_0103
