DTC Troubleshooting (cont’d)

A

07YAZ-S3AA100

07SAZ-TB4011A

SRS UNIT CONNECTOR A (18P)

14. Turn the ignition switch OFF.

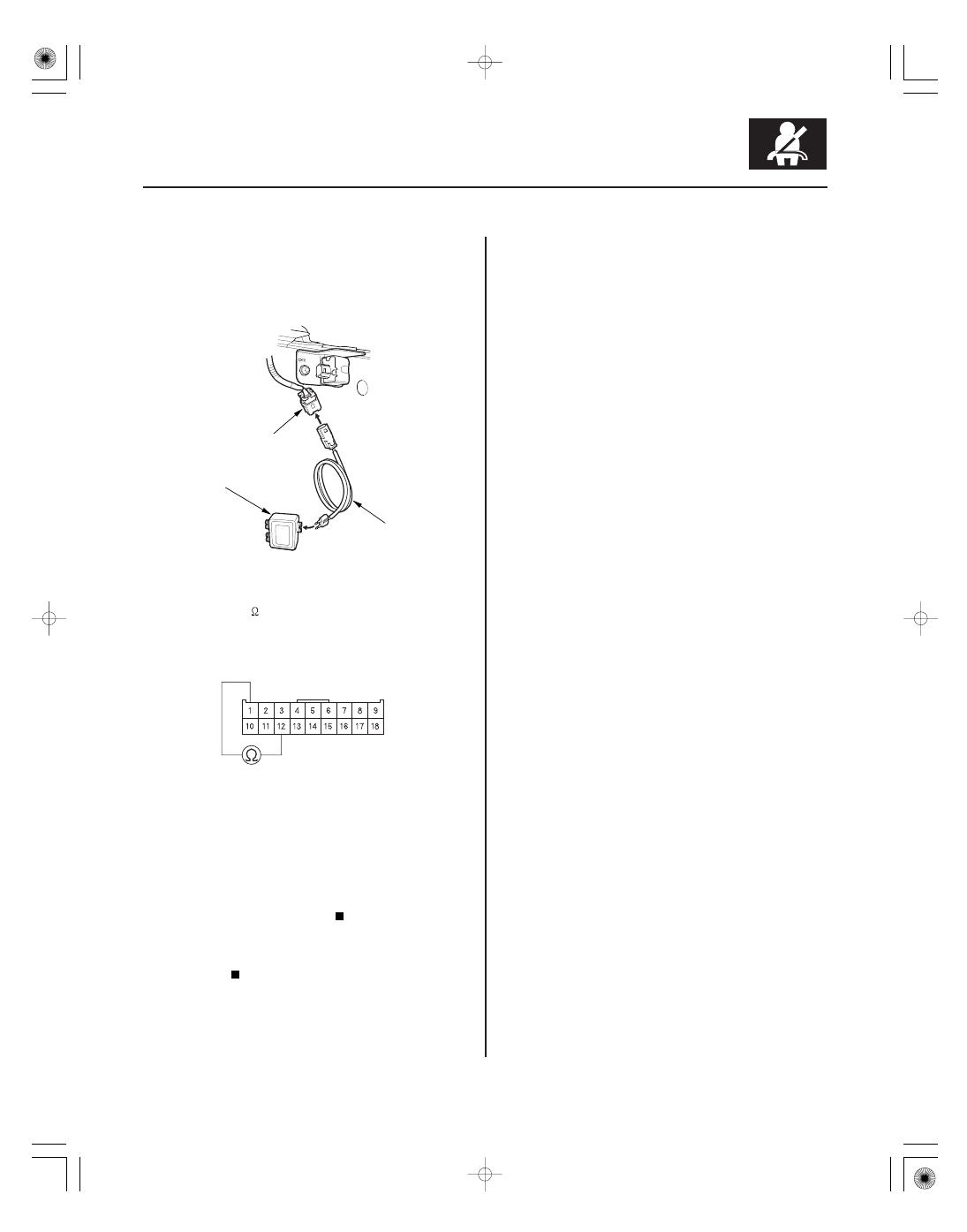

15. Connect the SRS inflator simulator (jumper

connector) and the simulator lead H to the engine
compartment wire harness 2P connector (A).

16. Check resistance between the No. 10 and No. 11

terminals of SRS unit connector A (18P). There
should be 1

or less.

Faulty left front impact sensor or SRS unit.

Replace the left front impact sensor (see page
23-144); if the problem is still present, replace the
SRS unit (see page 23-141).

Faulty engine compartment wire harness or

dashboard wire harness; replace the faulty
harness.

Wire side of female terminals

Is the r esistance as specif ied?

05/06/27 18:10:23 61S6M040_230_0088

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｋ７９１０００８１０９７ＦＡＡＴ００

−

−

−

−

DTC 9-7:

Special Tools Required

YES

NO

YES

NO

23-89

A

A

A

Faulty Right Front Impact Sensor

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead H 07YAZ-S3AA100

1. Erase the DTC memory (see page 23-23).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 23-24). If another DTC is indicated, go to
the DTC Troubleshooting Index.

3. Turn the ignition switch OFF. Check the

connections between SRS unit connector A (18P)
and the SRS unit, and between the front impact
sensor wire harness 2P connector and the right
front impact sensor (see page 23-10) and at
connector C405.

Go to step 4.

Repair the poor connections and retest. If

DTC 9-7 is still present, go to step 4.

4. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

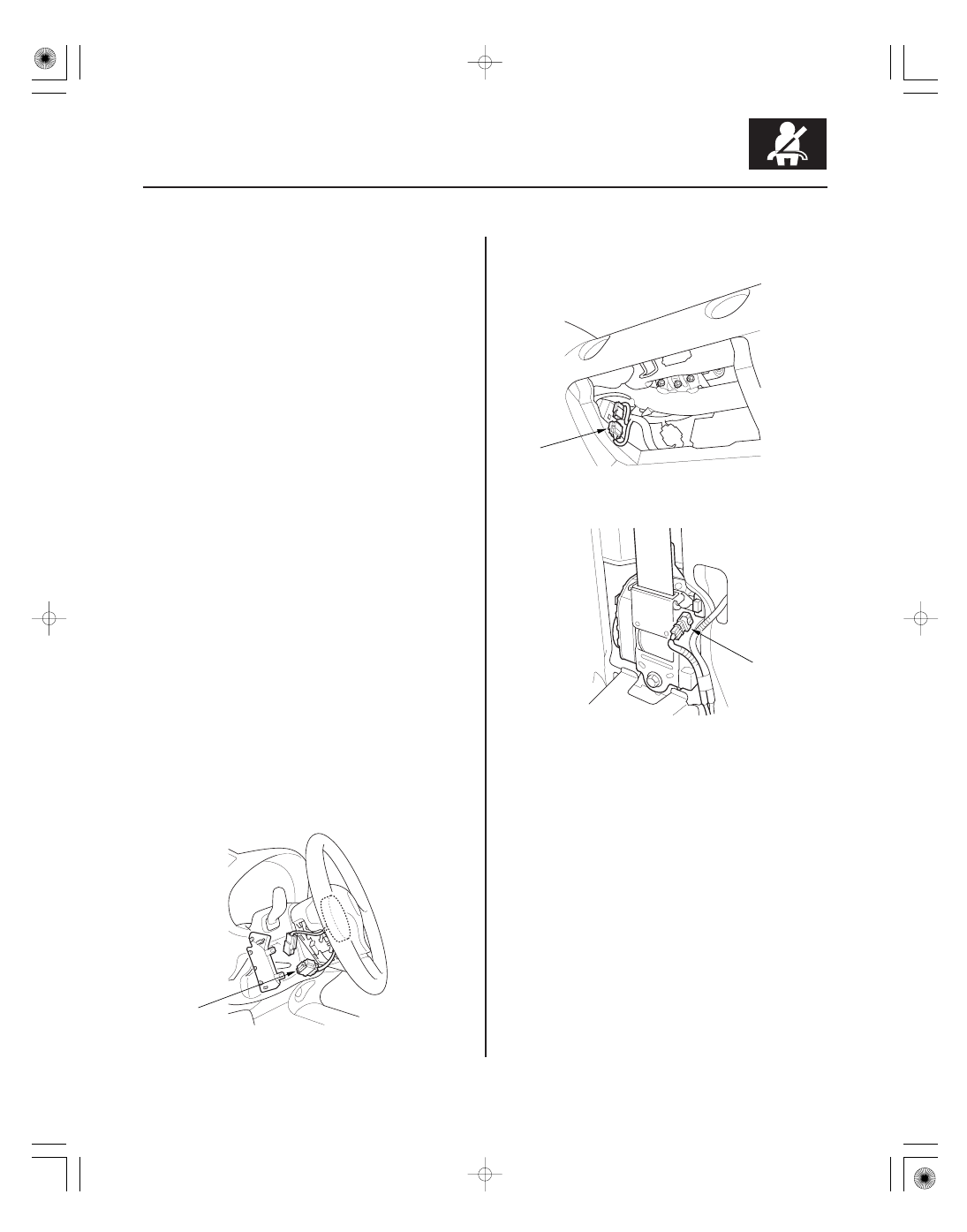

5. Disconnect the driver’s airbag 4P connector from

the cable reel (A).

6. Disconnect the front passenger’s airbag 4P

connector from the dashboard wire harness (A).

7. Disconnect both seat belt tensioner 2P connectors

from the floor wire harness (A).

(cont’d)

Does the SRS indicator stay on?

Ar e the connections OK ?
