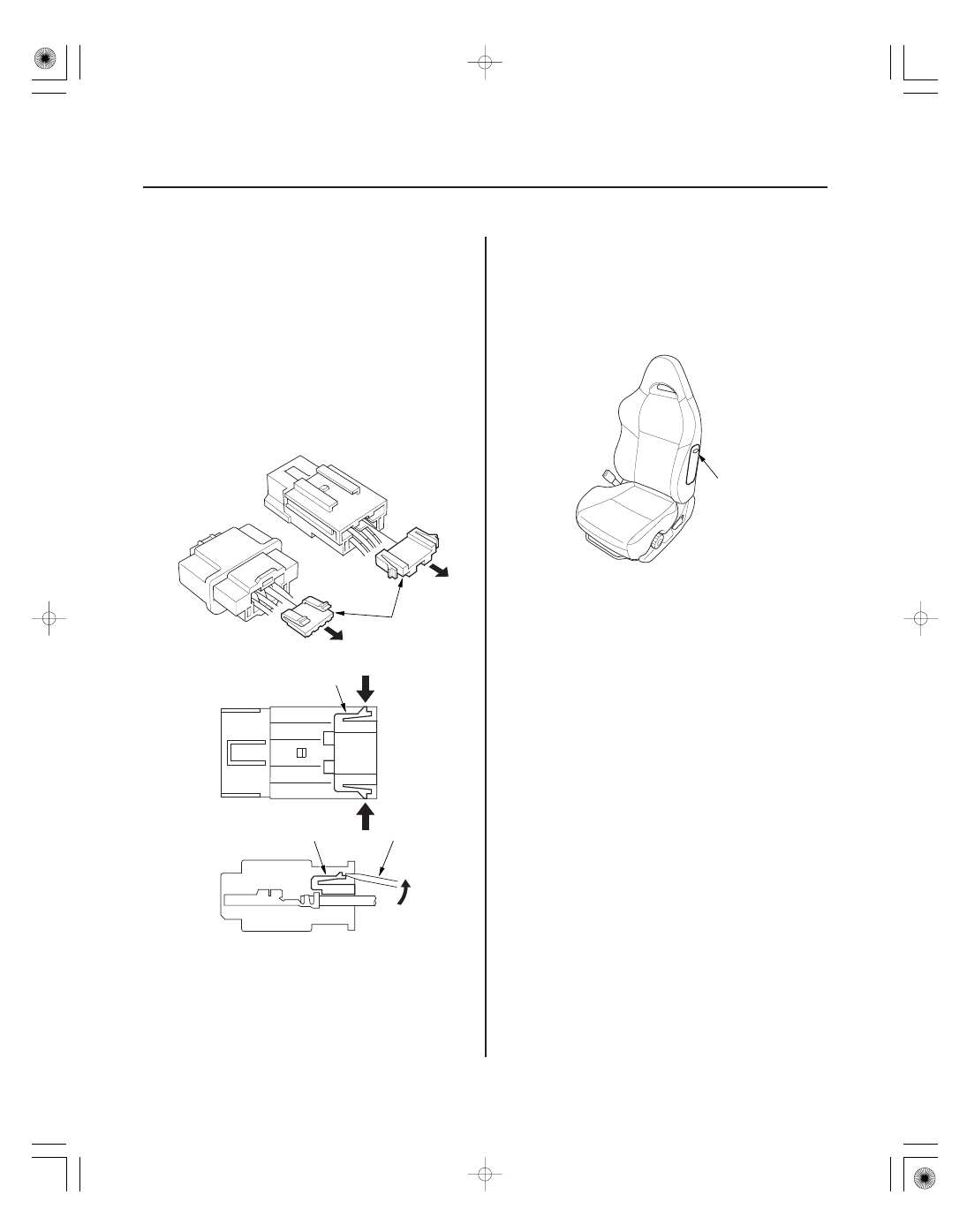

Backprobing Spring-loaded Lock Connectors

Seats with Side Airbags

23-16

SRS

Precautions and Procedures (cont’d)

A

B

A

A

Label
SIDE AIRBAG

When checking voltage or resistance on this type of
connector the first time, you must remove the retainer
to insert the tester probe from the wire side.

NOTE: It is not necessary to reinstall the removed
retainer; the terminals will stay locked in the connector
housing.

To remove the retainer (A), insert a flat-tip screwdriver
(B) between the connector body and the retainer, then
carefully pry out the retainer. Take care not to break the
connector.

Seats with side airbags have a ‘‘SIDE AIRBAG’’ label on
the seat-back. Because the component parts (seat-back
cover, cushion, etc.) of seats with and without airbags
are different, make sure you install only the correct
replacement parts.

• When cleaning, do not saturate the seat with liquid,

and do not spray steam on the seat.

• Do not repair a torn or frayed seat-back cover.

Replace the seat-back cover.

• After a collision in which the side airbag was

deployed, replace the side airbag with new parts. If
the seat-back cushion is split, it must be replaced. If
the seat-back frame is deformed, it must be replaced.

• Never put aftermarket accessories on the seat (covers,

pads, seat heaters, lights, etc.).

05/06/27 18:08:02 61S6M040_230_0016

＊０５

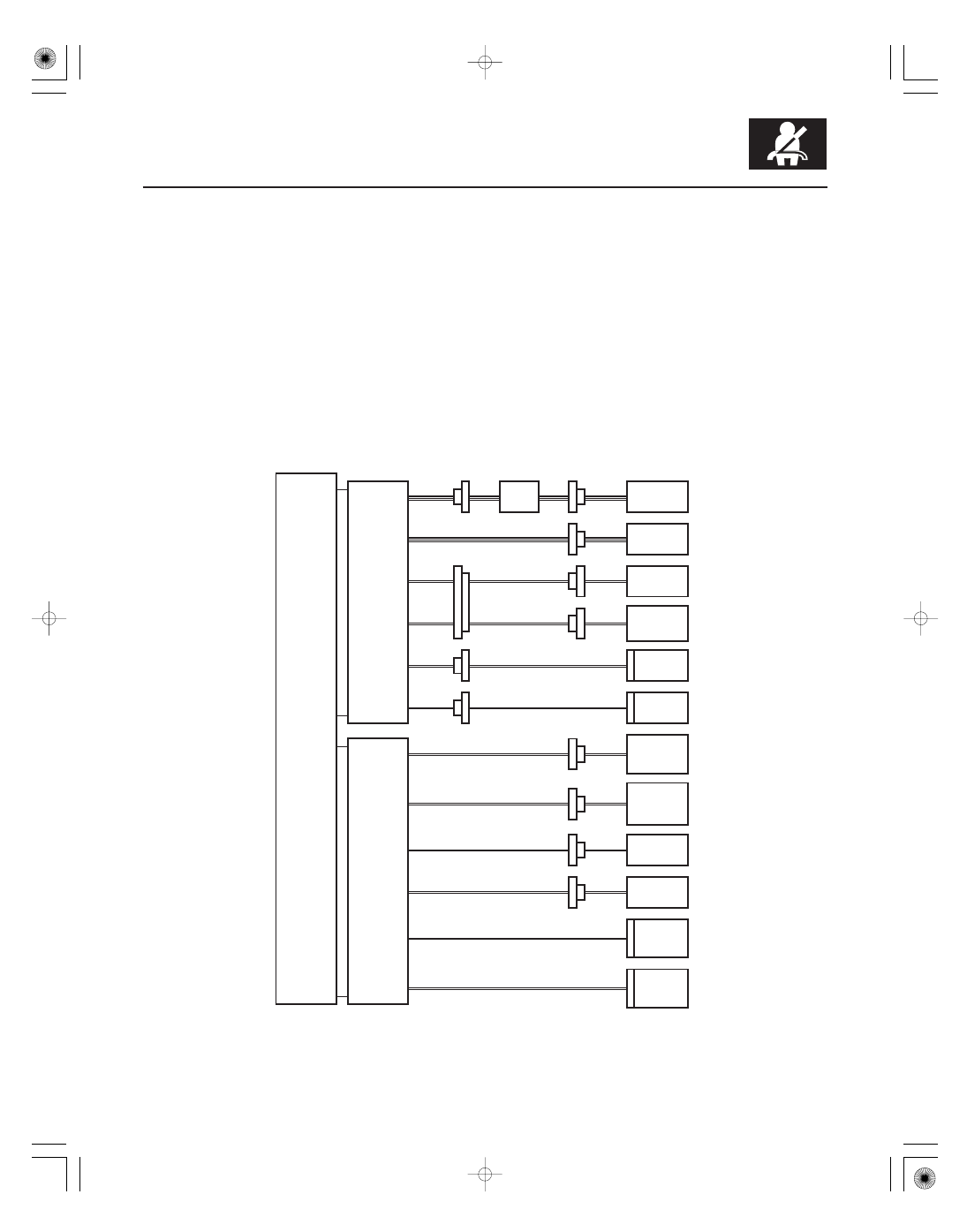

Disconnecting System Connectors

23-17

SRS FRONT SENSOR
WIRE HARNESS

J

G

ENGINE COMPARTMENT
WIRE HARNESS

FLOOR
WIRE HARNESS

F

H

FLOOR
WIRE HARNESS

L

E

D

B

K

DASHBOARD WIRE
HARNESS

FRONT
PASSENGER’S
AIRBAG

CABLE
REEL

DRIVER’S
AIRBAG

FRONT
PASSENGER’S
SEAT BELT
TENSIONER

FRONT
PASSENGER’S
SEAT BELT
BUCKLE
TENSIONER

DRIVER’S
SEAT BELT
BUCKLE
TENSIONER

DRIVER’S
SIDE AIRBAG

DRIVER’S
SIDE IMPACT
SENSOR

FRONT
PASSENGER’S
SIDE IMPACT
SENSOR

FRONT
PASSENGER’S
SIDE AIRBAG

RIGHT FRONT
IMPACT
SENSOR

LEFT FRONT
IMPACT
SENSOR

DRIVER’S
SEAT BELT
TENSIONER

I

SRS UNIT
CONNECTOR A
(18P)

SRS UNIT
CONNECTOR B
(18P)

SRS UNIT

Before removing a front airbag, side airbag, or other SRS related devices (the SRS unit, the cable reel, the front impact
sensor, the side impact sensors, the seat belt buckle tensioners, and the seat belt tensioner connector), disconnecting
connectors from related devices, or removing the dashboard or the steering column, disconnect the airbag connectors
or the side airbag connectors to prevent accidental deployment. Turn the ignition switch OFF and disconnect the
negative cable from the battery, and wait at least 3 minutes before beginning the following procedures.

• Before disconnecting SRS unit connector A (18P) from the SRS unit, disconnect the driver’s airbag 4P connector (B),

the front passenger’s airbag 4P connector (D), the left side seat belt tensioner 2P connector (E), and the right side
seat belt tensioner 2P connector (F).

• Before disconnecting SRS unit connector B from the SRS unit, disconnect both side airbag 2P connectors (G, H) and

both seat belt buckle tensioner 4P connectors (I, J).

• Before disconnecting the cable reel 4P connector (K), disconnect the driver’s airbag 4P connector (B).
• Before disconnecting the floor wire harness 4P connector (L), disconnect both seat belt tensioner 2P connectors

(E, F).

(cont’d)

05/06/27 18:08:02 61S6M040_230_0017

０１

０２

０３

Driver’s Airbag

Front Passenger’s Airbag

Side Airbag

23-18

SRS

Precautions and Procedures (cont’d)

A

A

A

1. Disconnect the negative battery cable, and wait at

least 3 minutes.

2. Remove the access panel from the steering wheel,

then disconnect the driver’s airbag 4P connector
(A) from the cable reel.

3. Remove the glove box, then disconnect the front

passenger’s airbag 4P connector (A) from the
dashboard wire harness.

4. Disconnect both side airbag 2P connectors (A) from

the floor wire harness.

05/06/27 18:08:03 61S6M040_230_0018

０４

０７

＊０６

Seat Belt Tensioner

Seat Belt Buckle Tensioner

SRS Unit

23-19

A

A

A

B

C

5. Disconnect the floor wire harness 2P connector

from both seat belt tensioners.

6. Disconnect both seat belt buckle tensioner 4P

connectors (A).

7. Disconnect SRS unit connector A, and/or SRS unit

connector B, and/or SRS unit connector C from the
SRS unit.
