22-95

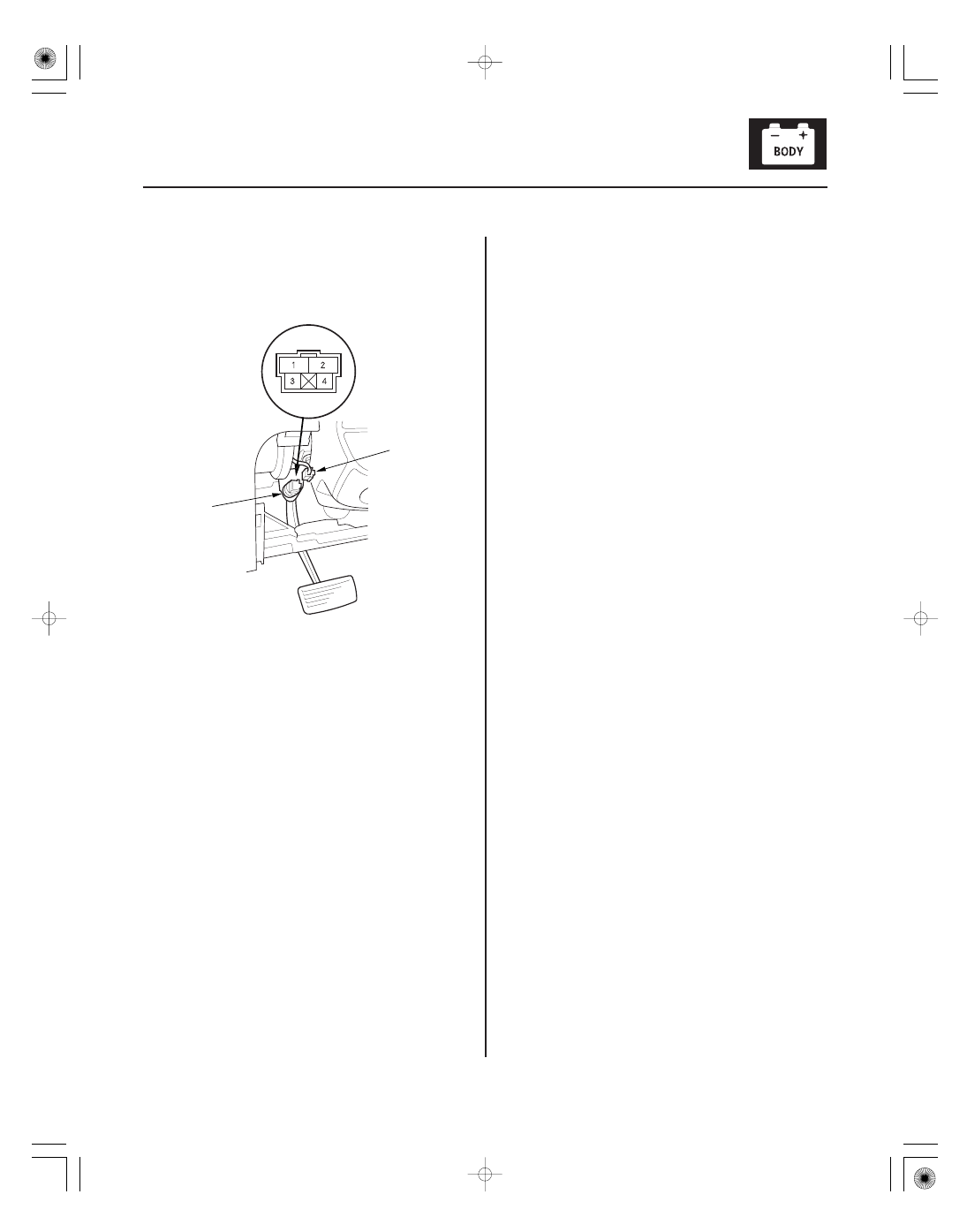

Brake Pedal Position Switch Test

A

B

1. Remove the driver’s dashboard lower cover

(see page 20-63).

2. Disconnect the 4P connector (A) from the brake

pedal position switch (B).

3. Check for continuity between the No. 1 and No. 2

terminals.

• There should be continuity when the brake pedal

is pressed.

• There should be no continuity when the brake

pedal is released.

4. Check for continuity between the No. 3 and No. 4

terminals (with cruise control).

• There should be no continuity when the brake

pedal is pressed.

• There should be continuity when the brake pedal

is released.

5. If necessary, adjust or replace the switch, or adjust

the pedal height (see page 19-6).

05/06/27 18:03:59 61S6M040_220_0096

＊０１

Ｓ６Ｍ６Ａ００Ｊ３２１７３６０００００ＤＡＡＴ００

22-96

Turn Signal/Hazard Flasher

Component Location Index

COMBINATION LIGHT/TURN SIGNAL SWITCH

TURN SIGNAL INDICATORS
(In the gauge assembly)

HAZARD WARNING SWITCH

TURN SIGNAL/HAZARD RELAY

UNDER-DASH FUSE/RELAY BOX

Test, page 22-90

Test, page 22-99

Input Test, page 22-98

05/06/27 18:03:59 61S6M040_220_0097

＊０１

Ｓ６Ｍ６Ａ００Ｊ３２１７３６０００００ＥＡＡＴ００

22-97

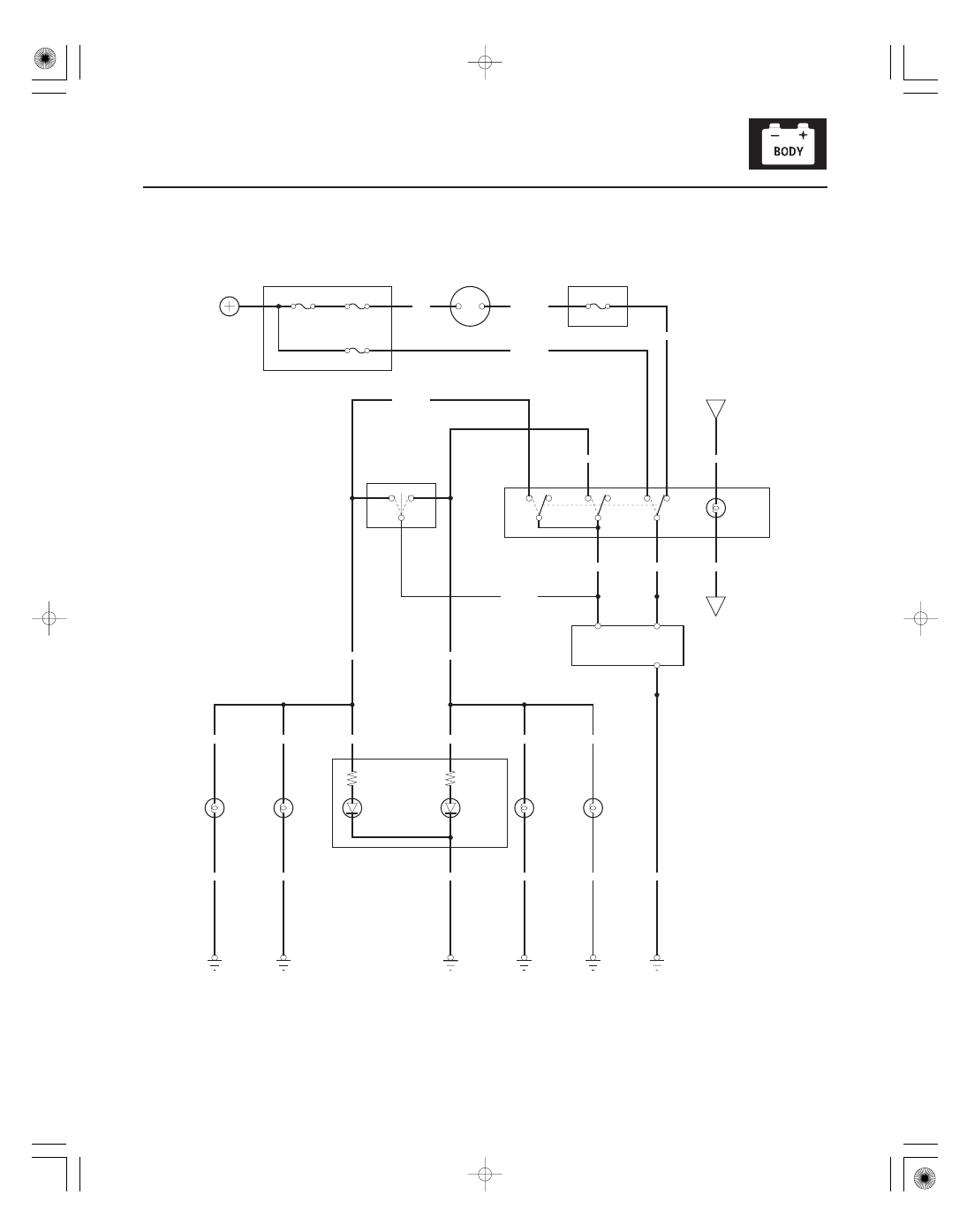

Circuit Diagram

G401

BLK

BLK

BLK

BLK

BLK

RIGHT TURN SIGNAL LIGHTS

GRN/RED

GRN/YEL

GRN/RED

TURN SIGNAL SWITCH

RIGHT

LEFT

TURN SIGNAL/HAZARD RELAY

RED

GRN/WHT

BLK/RED

BLK/RED

GRN/YEL

OFF

RIGHT

LEFT

ON

RED/BLK

BLK/YEL

WHT/BLK

BAT

IG1

IGNITION SWITCH

WHT

UNDER-HOOD FUSE/RELAY BOX

BLK

G301

1

7

10

3

1

6

2

11

10

2

3

YEL/BLK

LEFT TURN SIGNAL LIGHTS

G201

LIGHT
(0.84 W)

BATTERY

No. 19 (100 A)

4

2

5

G601

No. 19 (7.5 A)

G601

GRN/YEL

GRN/RED

GRN/RED

GRN/RED

GRN/YEL

GRN/YEL

1

2

1

2

G301

GAUGE ASSEMBLY

No. 20*

No. 5 (15 A) *
No. 5 (10 A) *

2*
3*

1*
2*

FRONT
(21 W)

IG1 HOT in ON (II)
and START (III)

UNDER-DASH
FUSE/RELAY BOX

HAZARD
WARNING
SWITCH

TAILLIGHT
RELAY

DASH LIGHTS
BRIGHTNESS
CONTROLLER
(In the gauge
assembly)

RIGHT
TURN
SIGNAL
INDICATOR
(LED)

LEFT
TURN
SIGNAL
INDICATOR
(LED)

REAR
(21 W)

FRONT
(21 W)

REAR
(21 W)

2*
3*

1*
2*

No. 20 (40 A) : USA
No. 20 (50 A) : Canada

*2: ’02-04 models
*3: ’05-06 models

*1

1

2

3

2

3

2

3

2

3

2

3

05/06/27 18:04:00 61S6M040_220_0098

［

］

［

］

［ ］

０１

Ｓ６Ｍ６Ａ００Ｊ３２１７３６６０７３１ＦＣＡＴ００

Cavity

Test condition

Test: Desired result

Possible cause if result is not obtained

22-98

Turn Signal/Hazard Flasher

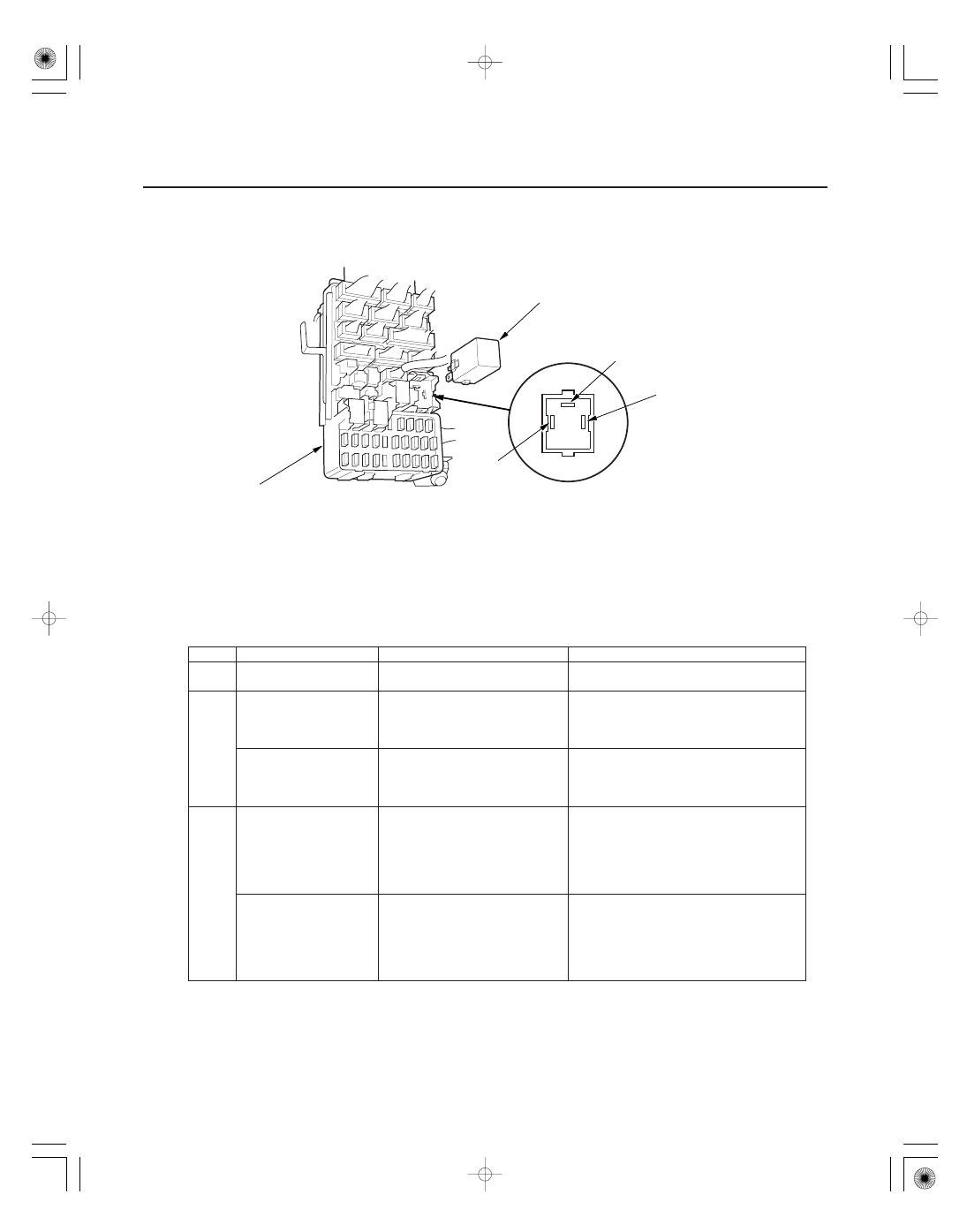

Turn Signal/Hazard Relay Input Test

A

2

3

1

B

1. Remove the turn signal/hazard relay (A) from the under-dash fuse/relay box (B).

2. Inspect the relay and fuse/relay box socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose, or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 3.

3. Make these input tests at the fuse/relay box.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the turn signal/hazard relay must be faulty; replace it.

•
•
•

•
•
•

•
•
•

•

•
•
•

•

•
•

1

Under all conditions

Check for continuity to ground:
There should be continuity.

Poor ground (G301)
An open in the wire

3

Ignition switch ON (II)

Check for voltage to ground:
There should be battery voltage.

Blown No. 19 (7.5 A) fuse in the under-
dash fuse/relay box
Faulty hazard warning switch
An open in the wire

Hazard warning switch
ON

Check for voltage to ground:
There should be battery voltage.

Blown No. 5 (15 A)

No. 15 (10 A)

fuse in the under-hood fuse/relay box
Faulty hazard warning switch
An open in the wire

2

Ignition switch ON (II)
and turn signal switch
in right or left position

Connect No. 2 terminal to No. 3
terminal:
Right or left turn signal lights
should come on.

Blown No. 19 (7.5 A) fuse in the under-
dash fuse/relay box
Poor ground (G201, G301, G401,
G601)
Faulty turn signal switch
An open in the wire

Hazard warning switch
ON

Connect No. 2 terminal to No. 3
terminal:
Right or left turn signal lights
should come on.

Blown No. 5 (15 A)

No. 15 (10 A)

fuse in the under-hood fuse/relay box
Poor ground (G201, G301, G401,
G601)
Faulty hazard warning switch
An open in the wire

: ’05-06 models
