Acura RSX Honda Integra. Manual - part 438

０３

０４

０３

Ｓ６Ｍ６Ａ００Ｊ３２１３３１１４８８３ＫＢＡＴ００

Headlight (low beam)

Headlight (high beam) (’02-04 models)

Headlight (low beam): 55 W

Headlight (high beam): 55 W

22-91

Bulb Replacement

B

A

C

B

A

D

A

D

B

C

1. Left headlight: Remove the battery, the washer tank

neck (A) and the under-hood fuse/relay box bracket
(B).

2. Disconnect the 3P connector (A) from the headlight.

3. Remove the rubber cover (B).

4. Pull the retaining spring (C) away from the bulb (D),

then remove the bulb.

5. Install a new bulb in the reverse order of removal.

Make sure the notches in the bulb align with the
tabs in the headlight.

1. Disconnect the 3P connector (A) from the headlight.

2. Remove the rubber cover (B).

3. Pull the retaining spring (C) away from the bulb (D),

then remove the bulb.

4. Install a new bulb in the reverse order of removal.

Make sure the notches in the bulb align with the
tabs in the headlight.

(cont’d)

05/06/27 18:03:58 61S6M040_220_0092

０１

０１

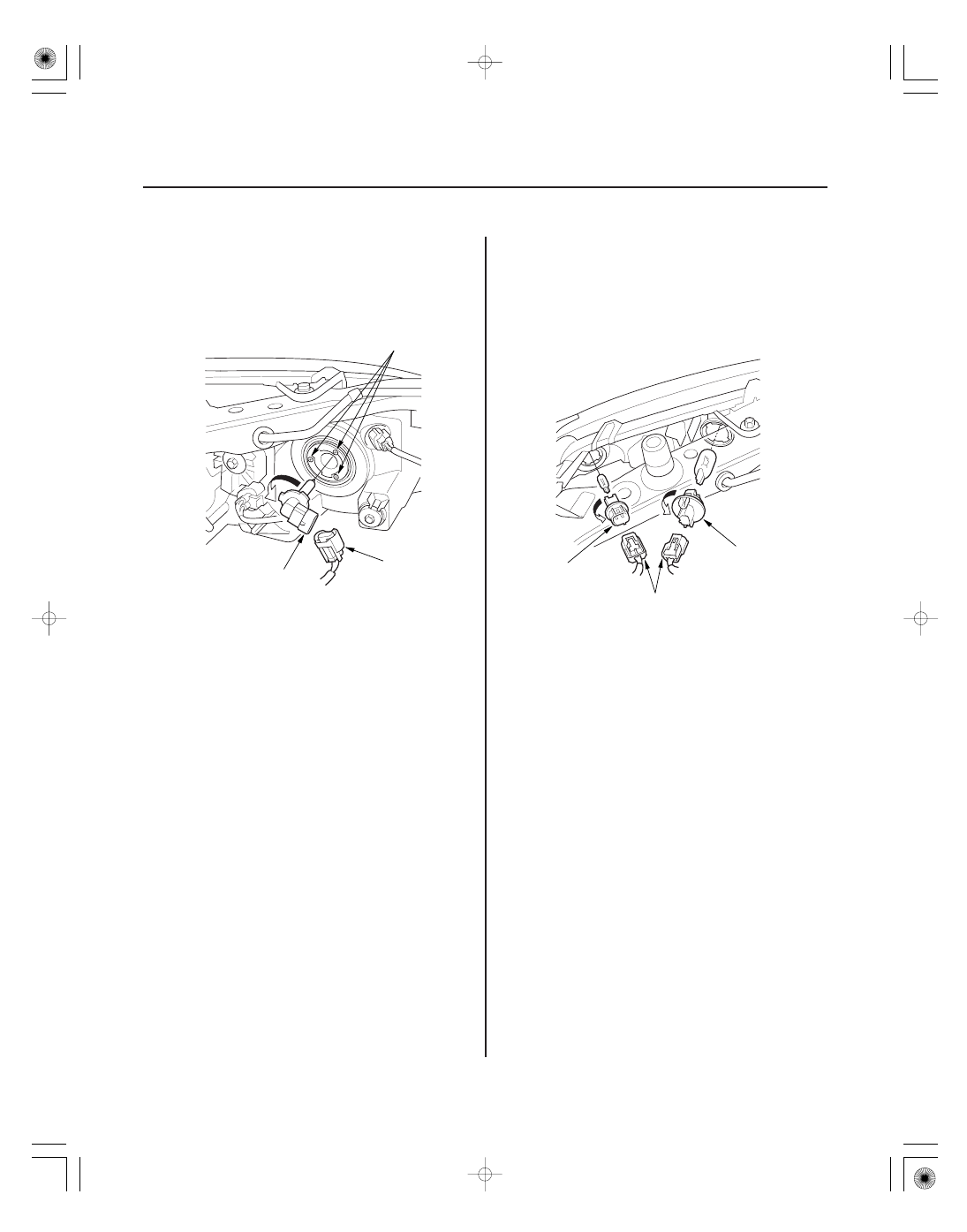

Headlight (high beam) (’05-06 models)

Front Parking Lights and Turn Signal Lights
(’02-04 models)

Headlight (high beam): 60 W

Front Parking Light:

5 W

Front Turn Signal Light: 21 W

22-92

Exterior Lights

Bulb Replacement (cont’d)

B

A

C

A

B

B

1. Disconnect the 2P connector (A) from the headlight

(high beam).

2. Loosen the three mounting screws (B), then turn

the bulb socket (C) 45 ° counterclockwise to remove
it from the headlight housing.

3. Install a new bulb in the reverse order of removal.

1. Disconnect the connectors (A) from the light.

2. Turn the bulb socket (B) 45 ° counterclockwise to

remove it from the housing.

3. Install the new bulb(s) in the reverse order of

removal.

05/06/27 18:03:58 61S6M040_220_0093

０２

０１

Ｓ６Ｍ６Ａ００Ｊ３２１７３１５９１２１ＫＢＡＴ２０

Front Parking Lights, Front Side Marker
Lights and Turn Signal Lights (’05-06 models)

Front Parking Light:

5 W

Front Side Marker Light: 5 W
Front Turn Signal Light: 21 W

Brake/Taillight:

21/5 W x 2 (21/5 W)

Back-up Light:

21 W (16 W)

Rear Turn Signal Light:

21 W

Rear Side Marker Light:

5 W

’05-06 models

22-93

22-93

Taillight Replacement

A

B

B

A

B

1. Disconnect the connectors (A) from the light.

2. Turn the bulb socket (B) 45 ° counterclockwise to

remove it from the housing.

3. Install the new bulb(s) in the reverse order of

removal.

1. Remove the rear bumper.

• ’02-04 models (see page 20-95)
• ’05-06 models (see page 20-96)

2. Open the hatch, and remove the taillight access lid.

3. Disconnect the connectors (A) from the taillight (B).

:

4. Turn the bulb socket 45 ° counterclockwise to

remove the bulb socket.

5. Remove the mounting nuts, then remove the

taillight.

6. Install the taillight and note these items:

• Inspect the gasket; replace it if it is distorted or

stays compressed.

• After installing the taillight, run water over it to

make sure it does not leak.

05/06/27 18:03:58 61S6M040_220_0094

０１

Ｓ６Ｍ６Ａ００Ｊ３２１１３３３１６０１ＫＢＡＴ００

０１

Ｓ６Ｍ６Ａ００Ｊ３２１０００３７３０１ＫＢＡＴ２０

High Mount Brake Light: 21 W

License Plate Light Bulb: 5 W

22-94

22-94

Exterior Lights

High Mount Brake Light
Replacement

License Plate Light Replacement

B

A

B

A

D

C

1. Open the hatch, and remove the hatch lower trim

(see page 20-54).

2. Disconnect the 2P connectors (A) from the high

mount brake light (B).

3. Turn the bulb socket 45 ° counterclockwise to

remove the bulb socket.

4. Remove the two mounting bolts and the high

mount brake light.

5. Install the light in the reverse order of removal.

1. Remove the license plate light (A) from the rear

bumper.

2. Disconnect the 2P connector (B) from the light.

3. Take the lens (C) off, then remove the bulb (D).

4. Install the light in the reverse order of removal.

05/06/27 18:03:58 61S6M040_220_0095
