Dashboard Wire Harness (Left branch)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-26

Connectors and Harnesses

Connector to Harness Index (cont’d)

Beverage holder light

16

2

Under middle of dash

Brake pedal position switch

37

4

Under left side of dash

Cable reel connector A

28

4

In steering column cover

Driver’s airbag first and
second inflators

Cable reel connector B

13

5

In steering column cover

Clutch pedal position switch

38

2

Under left side of dash

Cruise

Clutch interlock switch

39

2

Under left side of dash

Combination light switch

10

16

In steering column cover

Cruise control unit

4

14

Under left side of dash

Cruise control main switch

43

5

Left side of dash

Data link connector (DLC)

17

16

Under middle of dash

Daytime running lights control unit

1

14

Under left side of dash

Canada

Daytime running lights relay

56

4

Under left side of dash

Canada

Diode (for security system)

5

2

Under left side of dash

Diode (for daytime running lights
system)

40

2

Under left side of dash

Canada

Diode (for key interlock)

44

2

Under left side of dash

’05-06 models

Front accessory power socket

18

2

Under middle of dash

Gauge assembly connector A

7

22

Behind gauge

’02-04 models

Gauge assembly connector A

7

20

Behind gauge

’05-06 models

Gauge assembly connector B

9

18

Behind gauge

’02-04 models

Gauge assembly connector B

9

16

Behind gauge

’05-06 models

Ignition key switch/key light

26

6

In steering column cover

Ignition switch

27

7

In steering column cover

In-car temperature sensor

11

2

Under middle of dash

Immobilizer control unit-receiver

25

7

In steering column cover

Key interlock relay

53

5

Under left side of dash

’05-06 models

Keyless receiver unit

12

5

Under middle of dash

Left tweeter

51

2

Left side of dash

Moonroof close relay

52

5

Under left side of dash

Moonroof open relay

55

5

Under left side of dash

Moonroof switch

42

6

Left side of dash

Optional rear accessory power socket
connector

45

2

Under left side of dash

Canada

Power mirror switch

41

13

Left side of dash

Rear accessory power socket relay

56

4

Under left side of dash

USA

Seat heater switch

15

10

Under middle of dash

Canada

Security control unit connector A

2

20

Middle of dash

Security control unit connector B

3

16

Under left side of dash

Security horn relay

54

4

Under left side of dash

Sunlight sensor

8

2

Under left side of dash

: A/T

05/06/27 18:02:08 61S6M040_220_0027

０１

22-27

1

2

3

4 5

6

7

8 9 10 11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

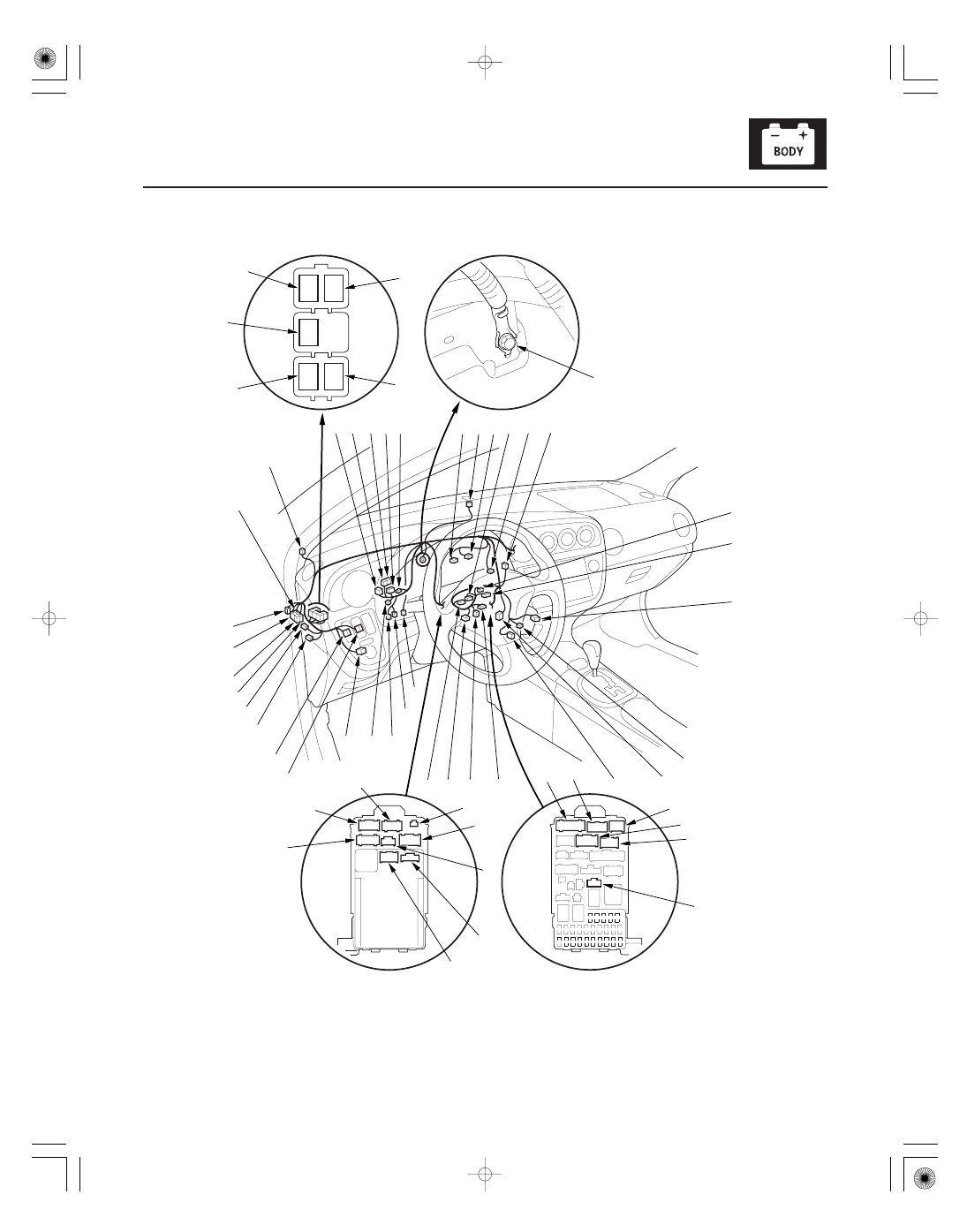

(View of back side)

(View of front side)

(cont’d)

05/06/27 18:02:08 61S6M040_220_0028

Dashboard Wire Harness (Left branch) (cont’d)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-28

Connectors and Harnesses

Connector to Harness Index (cont’d)

Under-dash fuse/relay box connector A
(see page 22-55)

23

5

Under-dash fuse/relay box

Under-dash fuse/relay box connector B
(see page 22-55)

19

6

Under-dash fuse/relay box

Under-dash fuse/relay box connector C
(see page 22-55)

24

14

Under-dash fuse/relay box

Under-dash fuse/relay box connector D
(see page 22-55)

20

12

Under-dash fuse/relay box

Under-dash fuse/relay box connector E
(see page 22-55)

21

13

Under-dash fuse/relay box

Under-dash fuse/relay box connector K
(see page 22-55)

35

17

Under-dash fuse/relay box

Under-dash fuse/relay box connector L
(see page 22-55)

34

10

Under-dash fuse/relay box

Under-dash fuse/relay box connector M
(see page 22-55)

36

12

Under-dash fuse/relay box

Under-dash fuse/relay box connector N
(see page 22-55)

31

6

Under-dash fuse/relay box

Under-dash fuse/relay box connector O
(see page 22-55)

30

12

Under-dash fuse/relay box

Under-dash fuse/relay box connector R
(see page 22-55)

22

6

Under-dash fuse/relay box

A/T

Under-dash fuse/relay box connector S
(see page 22-55)

29

2

Under-dash fuse/relay box

Under-dash fuse/relay box connector X
(see page 22-55)

32

8

Under-dash fuse/relay box

Under-dash fuse/relay box connector Y
(see page 22-55)

33

13

Under-dash fuse/relay box

Wiper/washer switch

14

14

In steering column cover

C404

49

6

Under left side of dash

Roof wire harness
(see page 22-46)

C451

50

6

Under left side of dash

Wiper subharness
(see page 22-32)

C452

46

5

Under left side of dash

Wiper subharness
(see page 22-32)

C551

48

16

Under left side of dash

Driver’s door wire
harness (see page 22-50)

’02-04 models

C551

48

20

Under left side of dash

Driver’s door wire
harness (see page 22-50)

’05-06 models

C552

47

6

Under left side of dash

Driver’s door wire
harness (see page 22-50)

G401

6

Under left side of dash

Body ground via
dashboard wire harness

05/06/27 18:02:08 61S6M040_220_0029

０２

22-29

1

2

3

4 5

6

7

8 9 10 11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

(View of back side)

(View of front side)
