＊０１

０４

０５

０６

17-33

07MAC-SL0A202

A

B

A

B

A

B

A

B

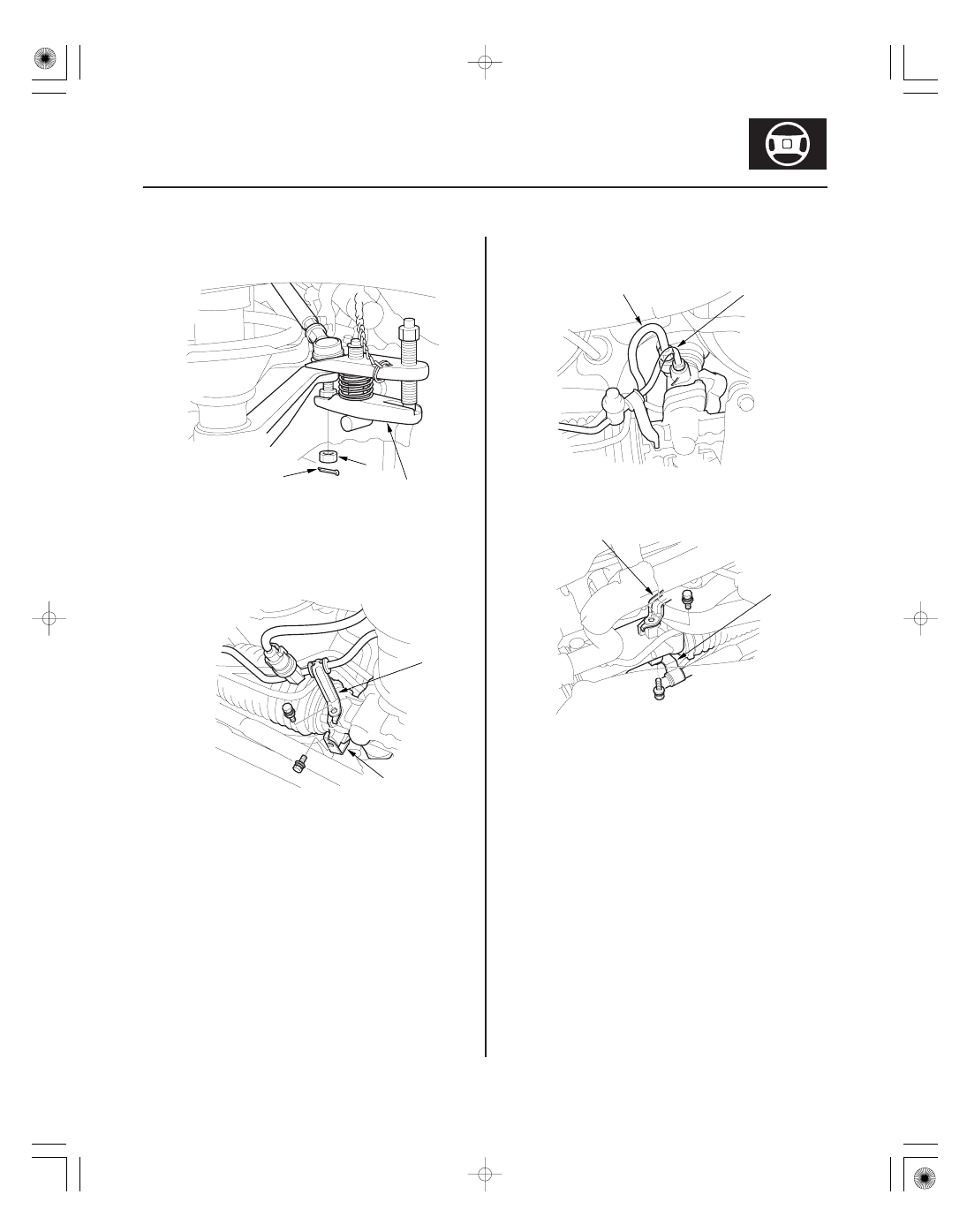

10. Remove the cotter pin (A) from the tie-rod ball joint

nut (B), and loosen the nut.

11. Separate the tie-rod ball joint from the damper

12. Remove the feed line clamp (A) and return hose

clamp (B) from the left side of the gearbox.

13. Disconnect the feed line (A) and return line (B) from

the valve body unit.

14. Remove the feed line clamp (A) and return hose

clamp (B) from the right side of the gearbox.

(cont’d)

05/06/27 18:15:12 61S6M040_170_0034

 steering arm using the special too (see page

18-10).

０７

０８

０９

１０

17-34

Power Steering

Steering Gearbox Removal (cont’d)

A

A

B

A

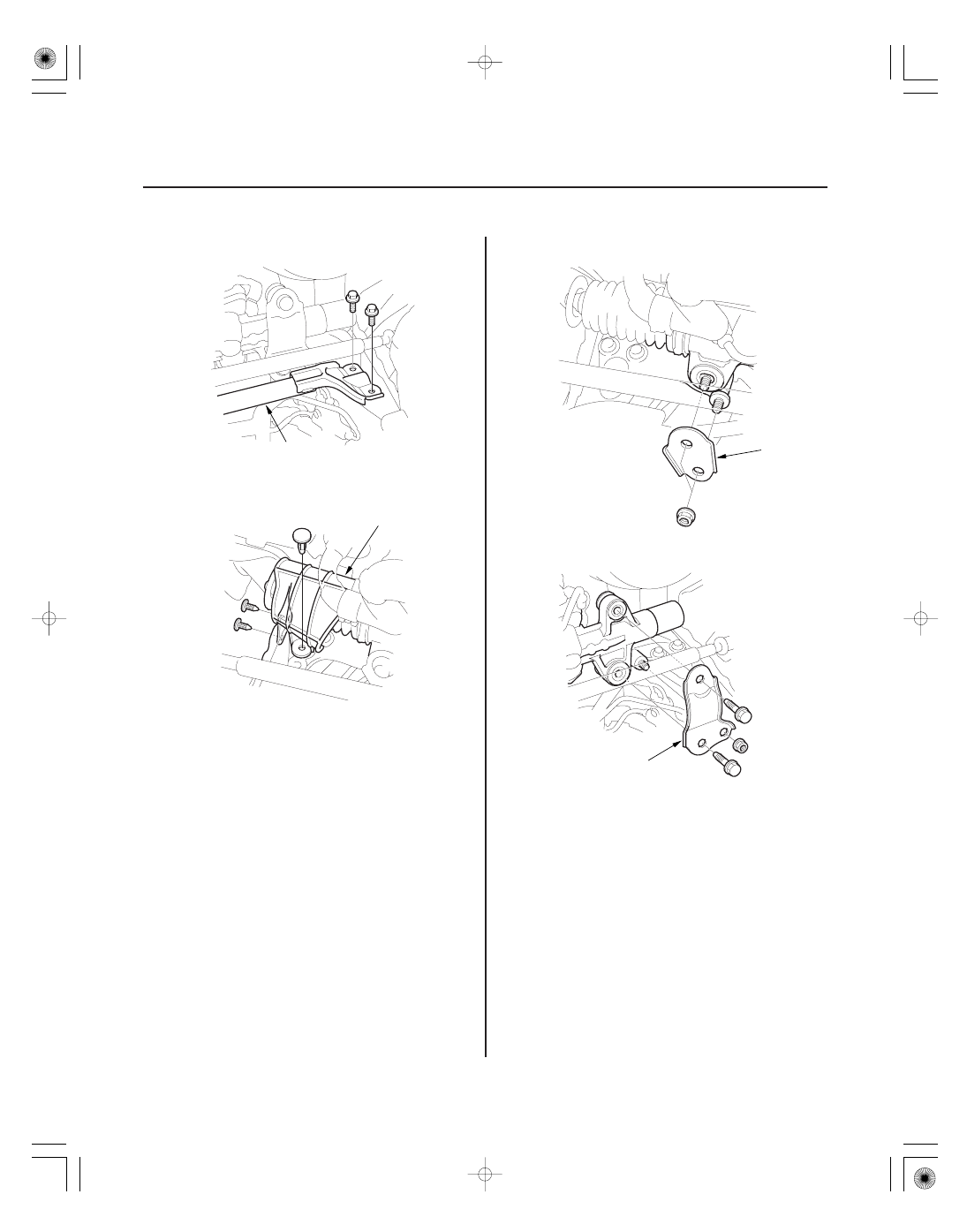

15. Remove the body stiffener (A).

16. Remove the steering rack guard (A) by removing

the three clips.

17. Remove steering stiffener B.

18. Remove steering stiffener A.

05/06/27 18:15:13 61S6M040_170_0035

１１

０１

１３

17-35

A

C

B

A

19. Lower the steering gearbox, and rotate it so the

pinion shaft points upward.

20. Remove the pinion shaft grommet (A) from the top

of the valve body unit.

21. Carefully move the steering gearbox (A) and tie-

rods (B) as an assembly toward the driver’s side
until the pinion shaft clears the wheelwell opening
(C) on the frame.

22. Remove the steering gearbox through the

wheelwell opening on the driver’s side.

05/06/27 18:15:14 61S6M040_170_0036

＊０１

Ｓ６Ｍ６Ａ００Ｆ００００００５７１１１ＬＡＡＴ００

Exploded View

17-36

Power Steering

Steering Gearbox Overhaul

VALVE HOUSING

VALVE OIL SEAL

ROLLER BEARING

SNAP RING

SLEEVE

SLEEVE SEAL RINGS

VALVE SEAL RING

O-RING

VALVE OIL SEAL

WAVE WASHER

PINION SHAFT

O-RING

RACK GUIDE

SPRING

RACK GUIDE SCREW

LOCKNUT

CYLINDER LINES
K20A2 engine,
K20Z1 engine models:
17 N·m (1.7 kgf·m, 12 lbf·ft)

K20A3 engine model:
27 N·m (2.8 kgf·m, 20 lbf·ft)

STOP RING

LOCK SCREW

CYLINDER HOUSING

BOOT A

BOOT BANDS

BUSHING

BACKUP RING

CYLINDER END SEAL

FLANGE BOLT
20 N·m (2.0 kgf·m,
14 lbf·ft)

BOOT GUARD

RACK END PLUG
34 N·m
(3.5 kgf·m, 25 lbf·ft)

SNAP RING

BACKUP RING

CYLINDER END SEAL

STEERING RACK

CLIP

BOOT B

BOOT BAND

O-RINGS

BRACKET

STOP WASHER

12 mm FLANGE BOLTS
74 N·m (7.5 kgf·m, 54 lbf·ft)

LOCK WASHER

RACK END
54 N·m
(5.5 kgf·m, 40 lbf·ft)

44 N·m
(4.5 kgf·m, 33 lbf·ft)

TIE-ROD END

O-RING

PISTON SEAL RING

SLIDER GUIDE

FLANGE BOLTS
20 N·m (2.0 kgf·m, 14 lbf·ft)

GEARBOX HOUSING

162 N·m
(16.5 kgf·m, 119 lbf·ft)

DISC WASHER

PINION SHAFT GROMMET

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:15:14 61S6M040_170_0037
