Tilt Lever Preload Inspection

Preload: 70

90 N (7

9 kgf, 15

20 lbf)

17-29

17-29

Steering Lock Replacement

A

D

C

B

10 mm (0.4 in.)

A

B

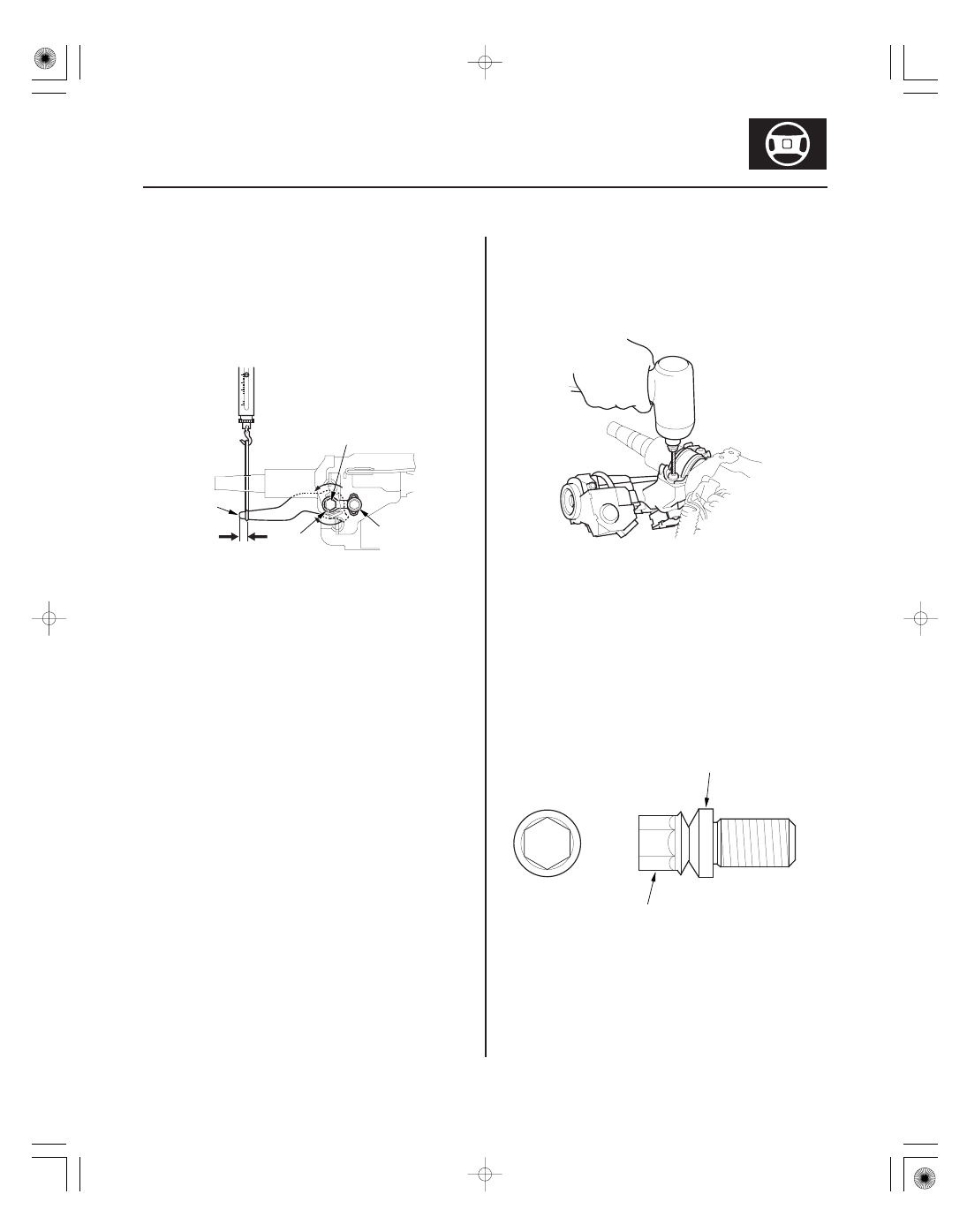

1. Move the tilt lever (A) from the loose position to the

lock position three to five times; then measure the
tilt lever preload 10 mm (0.4 in.) from the end of the
tilt lever.

2. If the measurement is out of the specification,

adjust the preload using the following procedures.

• Loosen the tilt lever, and set the steering column

in the neutral position.

• Remove the 6 mm lock bolt (B), and remove the

stop (C). Be careful not to loosen the tilt lever
when installing the stop or tightening the 6 mm
lock bolt.

• Adjust the preload by turning the tilt lock bolt (D)

left or right.

• Pull up the tilt lever to the uppermost position,

and install the stop. Check the preload again. If
the measurement is still out of specification,
repeat the above procedures to adjust.

1. Remove the steering column (see page 17-25).

2. Center punch each of the two shear bolts, and drill

their heads off with a 5 mm (3/16 in.) drill bit. Be
careful not to damage the switch body when
removing the shear bolts.

3. Remove the shear bolts from the switch body.

4. Install the switch body without the key inserted.

5. Loosely install the new shear bolts.

6. Insert the ignition key, and check for proper

operation of the steering wheel lock and that the
ignition key turns freely.

7. Tighten the shear bolts (A) until the hex heads (B)

twist off.

05/06/27 18:15:10 61S6M040_170_0030

０１

０２

０３

０４

０１

Ｓ６Ｍ６Ａ００Ｆ００００００５７１５１ＭＢＡＴ００

Special Tools Required

Right side:

Left side:

17-30

Power Steering

Rack Guide Adjustment

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

07916-SA50001

B

A

A

Locknut wrench, 40 mm 07916-SA50001

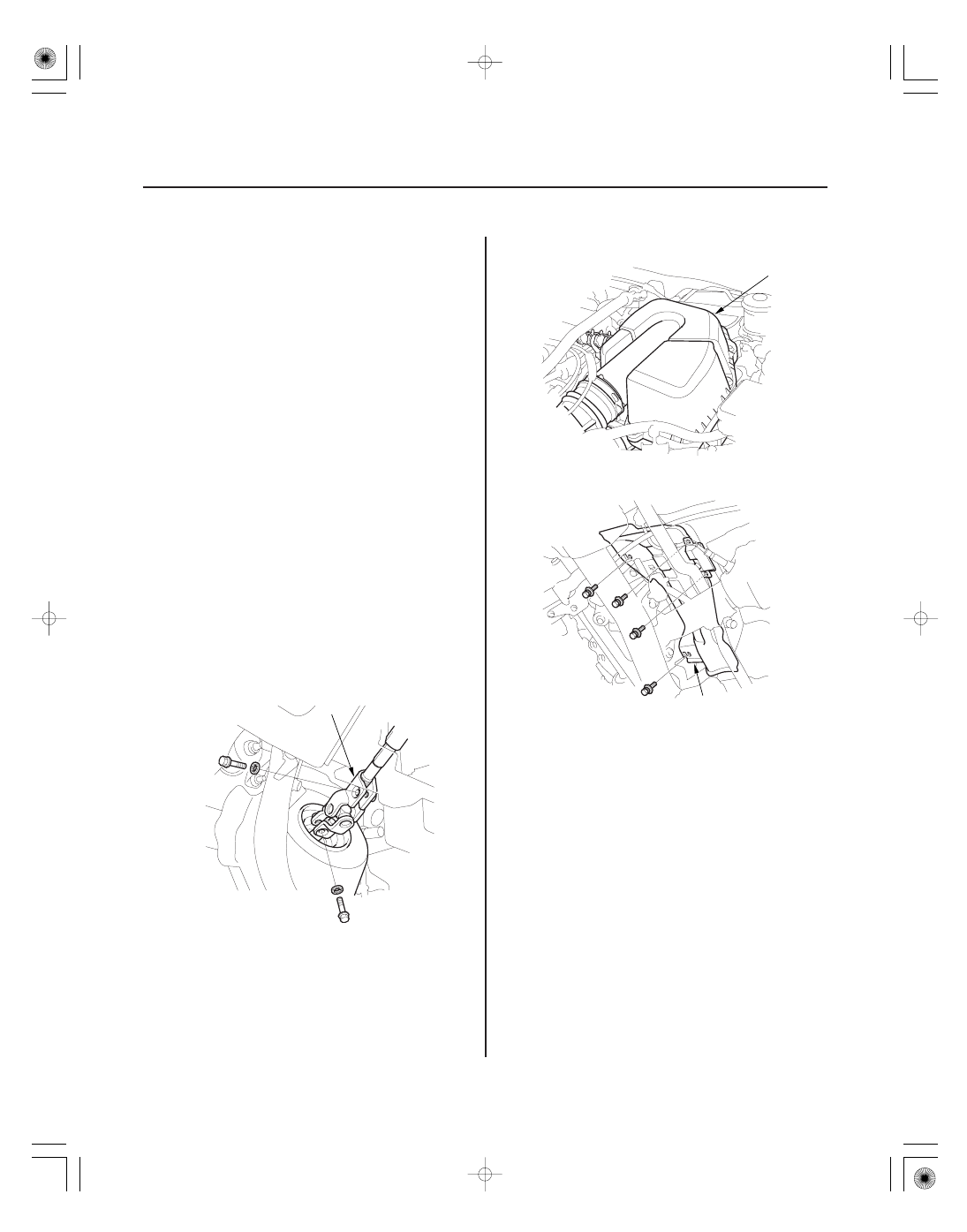

1. Set the wheels in the straight ahead position.

2. Remove the air cleaner (see page 11-407).

3. Remove the heat shield (A).

4. Remove the transmission mount bracket (see step

42 on page 5-8).

5. Under the steering gearbox, remove the return

hose clamps (A).

6. Loosen the rack guide screw locknut (A) with the

special tool, then remove the rack guide screw (B).

7. Remove the old sealant from the rack guide screw,

and apply new sealant to the middle of the threads
(A). Loosely install the rack guide screw on the
steering gearbox.

05/06/27 18:15:11 61S6M040_170_0031

０１

±

±

Specified return angle:

10°

5°

17-31

A

10°

5°

B
25 N·m
(2.5 kgf·m, 18 lbf·ft)

8. Tighten the rack guide screw (A) to 25 N·m

(2.5 kgf·m, 18 lbf·ft), then loosen it.

9. Retighten the rack guide screw to 4 N·m (0.4 kgf·m,

3 lbf·ft), then back it off to the specified angle.

10. Hold the rack guide screw stationary with a wrench,

and tighten the locknut by hand until it is fully
seated.

11. Install the special tool on the locknut (B), and hold

the rack guide screw stationary with a wrench.
Tighten the locknut an additional 30° with the
special tool.

12. Install the transmission mount bracket (see step 9

on page 5-14).

13. Reinstall the return hose clamps, heat shield, and

air cleaner.

14. Check for unusual steering effort through the

complete turning travel.

15. Check the steering wheel rotation play and the

power assist (see page 17-7).

05/06/27 18:15:11 61S6M040_170_0032

０１

０１

０２

Ｓ６Ｍ６Ａ００Ｆ００００００５７１１１ＫＡＡＴ００

Special Tools Required

17-32

Power Steering

Steering Gearbox Removal

A

A

A

Ball joint remover, 28 mm 07MAC-SL0A202

Note these items during removal:

• Using solvent and a brush, wash any oil and dirt off

the valve body unit, its lines, and the end of the
gearbox. Blow dry with compressed air.

• Be sure to remove the steering wheel before

disconnecting the steering joint. Damage to the cable
reel can occur.

1. Make sure you have the anti-theft code for the radio,

then write down the radio station presets.

2. Disconnect the negative cable from the battery.

3. Raise the front of vehicle, and support it with safety

stands in the proper locations (see page 1-12).

4. Remove the front wheels.

5. Remove the driver’s airbag and the steering wheel

(see page 17-22).

6. Remove the driver’s dashboard lower cover

(see page 20-63), and the driver’s dashboard under
cover (see page 20-63).

7. Remove the steering joint bolts, and disconnect the

steering joint by moving the steering joint (A)
toward the column.

8. Remove the air cleaner (A) (see page 11-407).

9. Remove the heat shield (A).
