2005-2006 models:

13-83

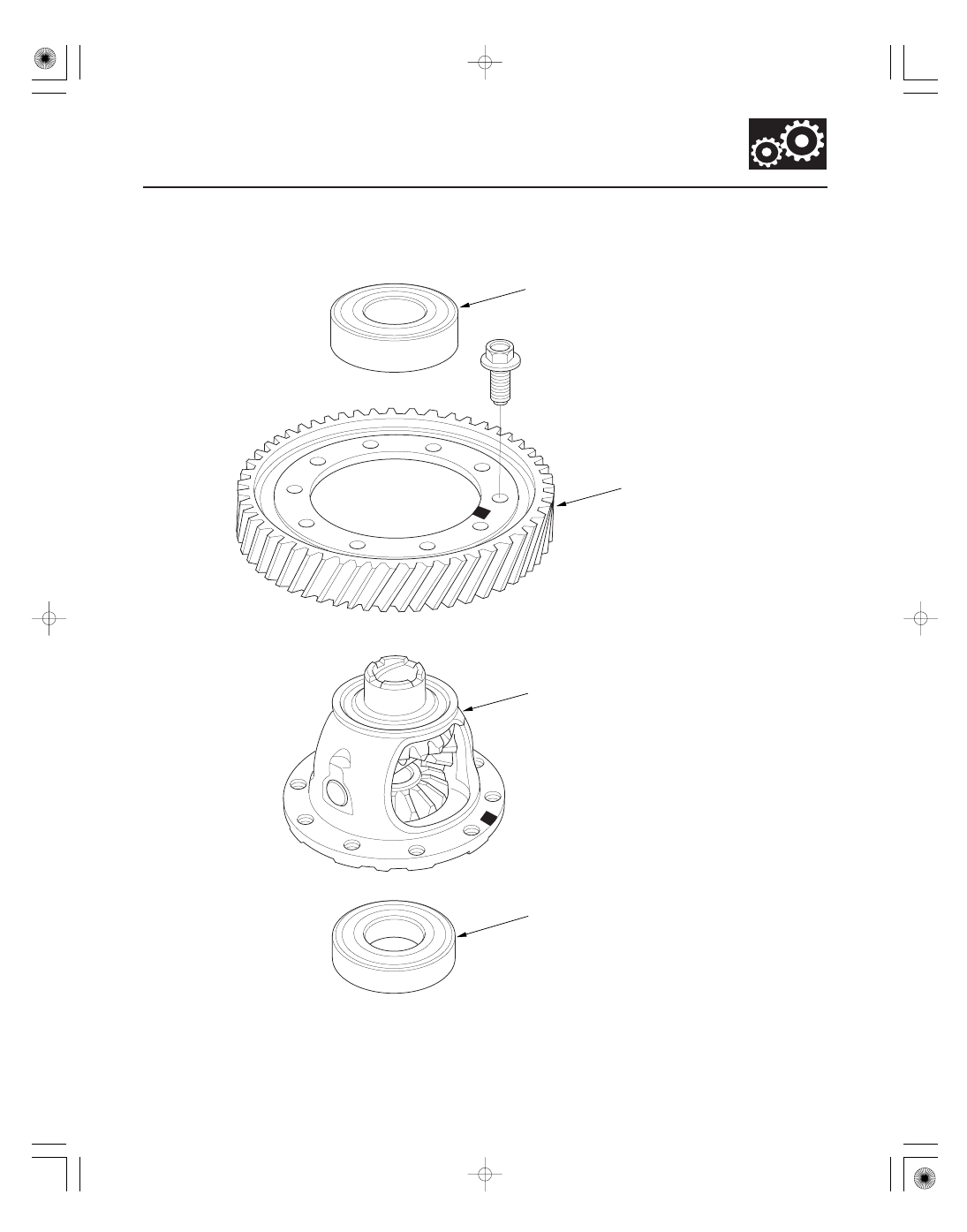

BALL BEARING

FINAL DRIVEN GEAR

DIFFERENTIAL CARRIER

BALL BEARING

Replacement, page 13-85

Replacement, page 13-84

Backlash Inspection, page 13-84
Replacement, page 13-84

Replacement, page 13-85

05/06/27 18:11:24 61S6M040_130_0083

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１５０７１９６４２ＭＡＡＴ００

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１５０７２７００２ＫＢＡＴ００

−

−

Standard (New): 0.05

0.15 mm (0.002

0.006 in.)

13-84

13-84

M/T Differential

Backlash Inspection

Differential Carrier, Final Driven
Gear Replacement

A

B

C

11 x 1.0 mm (10)
121 N·m
(12.3 kgf·m,
89 lbf·ft)

A

B

1. Place the differential assembly on V-blocks (A), and

install both axles.

2. Measure the backlash of both pinion gears (B) with

a dial indicator (C). If the backlash is not within the
standard, replace the differential carrier.

1. Remove the bolts (left-hand threads) in a crisscross

pattern in several steps, then remove the final
driven gear (A) from the differential carrier (B).

2. Install the final driven gear with the chamfer on the

inside diameter facing the carrier. Tighten the bolts
in a crisscross pattern in several steps.

05/06/27 18:11:25 61S6M040_130_0084

０１

０２

＊０１

＊０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０７１９６１２ＫＢＡＴ００

Special Tools Required

13-85

Carrier Bearing Replacement

A

B

A

B

A

B

A

B

07746-0030100

07746-0030100

Driver, 40 mm I.D. 07746-0030100

1. Check the carrier bearings for wear and rough

rotation. If they rotate smoothly and their rollers
show no signs of wear, the bearings are OK.

2. Remove the carrier bearing (A) with a

commercially-available bearing puller (B).

3. Install the new bearings (A) with the special tool

and a press. Press on each bearing until it bottoms.
There should be no clearance between the bearings
and the carrier.

NOTE: Place the seal part of the bearing (B)
towards the outside of the differential, then install it.

05/06/27 18:11:25 61S6M040_130_0085

０１

０２

０１

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０７１９６３２ＫＢＡＴ００

Special Tools Required

13-86

M/T Differential

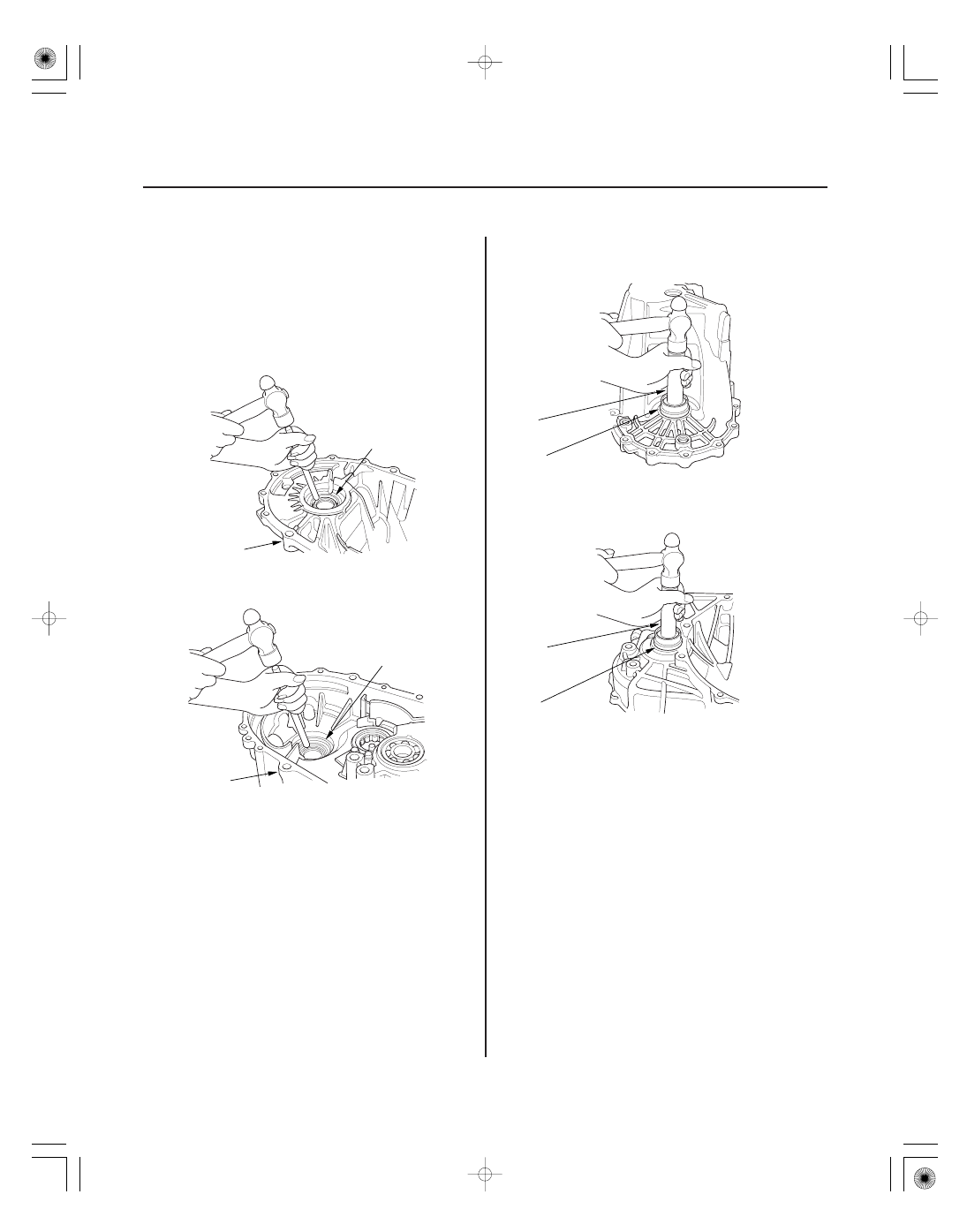

Oil Seal Replacement

A

B

A

B

07749-0010000

07NAD-P20A100

07749-0010000

07NAD-P20A100

• Driver 07749-0010000
• Oil seal driver attachment 07NAD-P20A100

1. Remove the differential assembly.

2. Remove the oil seal (A) from the transmission

housing (B).

3. Remove the oil seal (A) from the clutch housing (B).

4. Install the new oil seal in the transmission housing

with the special tools.

5. Install the new oil seal in the clutch housing with

the special tools.
