Standard: 0.11

0.17 mm (0.004

0.007 in.)

(Example)
Measure reading: 1.93 mm (0.0759 in.)

13-67

A

07GAJ-PG20110

07GAJ-PG20130

B

A

07GAJ-PG20110

07GAJ-PG20130

4. Install the mainshaft in the clutch housing.

5. Place the transmission housing over the mainshaft

and onto the clutch housing.

6. Secure the clutch and transmission housings with

several 8 mm bolts.

NOTE: It is not necessary to use sealing agent
between the housing for this procedure.

7. Lightly tap on the mainshaft with a plastic hammer.

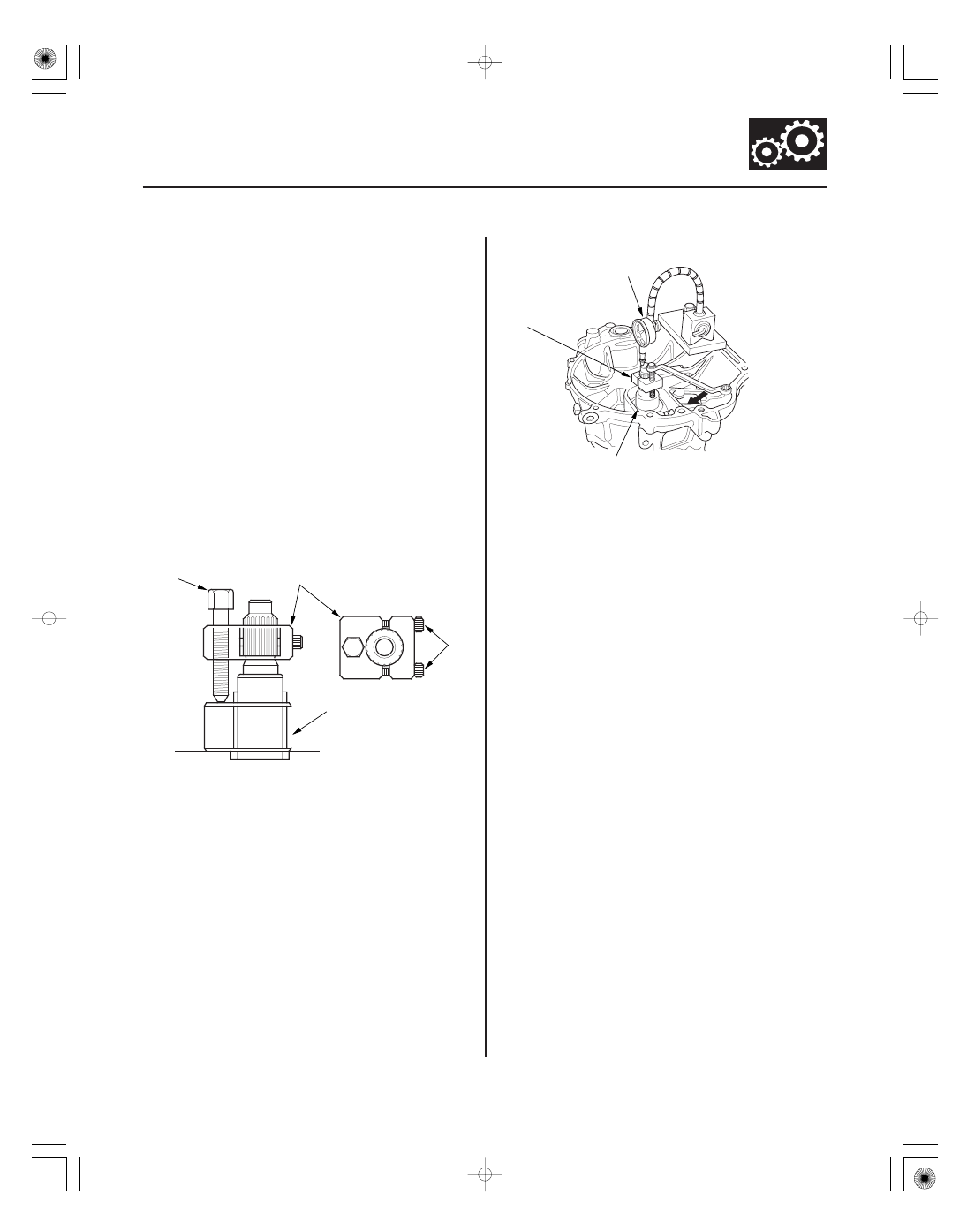

8. Attach the special tool to the mainshaft as follows:

• Back-out the mainshaft holder bolt (A), and

loosen the two hex bolts (B).

• Fit the holder over the mainshaft so its lip is

towards the transmission.

• Align the mainshaft holder lip around the groove

at the inside of the mainshaft splines, then
tighten the hex bolts.

9. Fully seat the mainshaft by tapping its end with a

plastic hammer.

10. Thread the mainshaft holder bolt in until it just

contacts the wide surface of the mainshaft base.

11. Zero a dial gauge (A) on the end of the mainshaft.

12. Turn the mainshaft holder bolt (B) clockwise; stop

turning when the dial gauge has reached its
maximum movement. The reading on the dial
gauge is the amount of mainshaft thrust clearance.

NOTE: Do not turn the mainshaft holder bolt more
than 60 degrees after the needle of the dial gauge
stops moving. Applying more pressure with the
mainshaft holder bolt may damage the
transmission.

13. If the reading is within the standard, the clearance

is correct. If the reading is not within the standard,
select the appropriate shim needed from the table,
and recheck the thrust clearance.

Subtract the total clearance measurement from the
middle of the clearance standard 0.14 mm
(0.0056 in.).

1.93

0.14=1.79 mm (0.0704 in.)

Select the shim closest to the amount calculated.
For this example, the 1.80 mm (0.0709 in.) shim is
best.

14. With the oil guide plate M and the appropriate size

shim installed in the transmission housing, check
the thrust clearance again to verify the clearance is
within the standard.

(cont’d)

05/06/27 18:10:58 61S6M040_130_0067

72 mm Shim

Part Number

Thickness

Part Number

Thickness

13-68

Manual Transmission

Mainshaft Thrust Clearance Adjustment (cont’d)

A

23931-P21-000

0.60 mm (0.0236 in.)

B

23932-P21-000

0.63 mm (0.0248 in.)

C

23933-P21-000

0.66 mm (0.0260 in.)

D

23934-P21-000

0.69 mm (0.0271 in.)

E

23935-P21-000

0.72 mm (0.0283 in.)

F

23936-P21-000

0.75 mm (0.0295 in.)

G

23937-P21-000

0.78 mm (0.0307 in.)

H

23938-P21-000

0.81 mm (0.0319 in.)

I

23939-P21-000

0.84 mm (0.0331 in.)

J

23940-P21-000

0.87 mm (0.0343 in.)

K

23941-P21-000

0.90 mm (0.0354 in.)

L

23942-P21-000

0.93 mm (0.0366 in.)

M

23943-P21-000

0.96 mm (0.0378 in.)

N

23944-P21-000

0.99 mm (0.0390 in.)

O

23945-P21-000

1.02 mm (0.0402 in.)

P

23946-P21-000

1.05 mm (0.0413 in.)

Q

23947-P21-000

1.08 mm (0.0425 in.)

R

23948-P21-000

1.11 mm (0.0437 in.)

S

23949-P21-000

1.14 mm (0.0449 in.)

T

23950-P21-000

1.17 mm (0.0461 in.)

U

23951-P21-000

1.20 mm (0.0472 in.)

V

23952-P21-000

1.23 mm (0.0484 in.)

W

23953-P21-000

1.26 mm (0.0496 in.)

X

23954-P21-000

1.29 mm (0.0508 in.)

Y

23955-P21-000

1.32 mm (0.0520 in.)

Z

23956-P21-000

1.35 mm (0.0531 in.)

AA

23957-P21-000

1.38 mm (0.0543 in.)

AB

23958-P21-000

1.41 mm (0.0555 in.)

AC

23959-P21-000

1.44 mm (0.0567 in.)

AD

23960-P21-000

1.47 mm (0.0579 in.)

AE

23961-P21-000

1.50 mm (0.0591 in.)

AF

23962-P21-000

1.53 mm (0.0602 in.)

AG

23963-P21-000

1.56 mm (0.0614 in.)

AH

23964-P21-000

1.59 mm (0.0626 in.)

AI

23965-P21-000

1.62 mm (0.0638 in.)

AJ

23966-P21-000

1.65 mm (0.0650 in.)

AK

23967-P21-000

1.68 mm (0.0661 in.)

AL

23968-P21-000

1.71 mm (0.0673 in.)

AM

23969-P21-000

1.74 mm (0.0685 in.)

AN

23970-P21-000

1.77 mm (0.0697 in.)

AO

23971-P21-000

1.80 mm (0.0709 in.)

AP

23972-PPP-J00

1.83 mm (0.0720 in.)

AQ

23973-PPP-J00

1.86 mm (0.0732 in.)

AR

23974-PPP-J00

1.89 mm (0.0744 in.)

AS

23975-PPP-J00

1.92 mm (0.0756 in.)

AT

23976-PPP-J00

1.95 mm (0.0768 in.)

AV

23977-PPP-J00

1.98 mm (0.0779 in.)

AW

23978-PPP-J00

2.01 mm (0.0791 in.)

AX

23979-PPP-J00

2.04 mm (0.0803 in.)

AY

23980-PPP-J00

2.07 mm (0.0815 in.)

AZ

23981-PPP-J00

2.10 mm (0.0827 in.)

BA

23982-PPP-J00

2.13 mm (0.0839 in.)

BB

23983-PPP-J00

2.16 mm (0.0850 in.)

BC

23984-PPP-J00

2.19 mm (0.0862 in.)

BD

23985-PPP-J00

2.22 mm (0.0874 in.)

BE

23986-PPP-J00

2.25 mm (0.0886 in.)

05/06/27 18:10:58 61S6M040_130_0068

０１

０１

０２

０３

Ｓ６Ｍ６Ａ０１Ｅ３４１５０１０００００ＬＤＡＴ００

13-69

Transmission Reassembly

A

B

E

D

F

B

A

C

6 x 1.0 mm
15 N·m (1.5 kgf·m, 11 lbf·ft)

D

C

B

A

NOTE:

• Prior to reassembling, clean all the parts in solvent,

dry them, and apply lubricant to any contact surfaces.

• 6-speed model is shown, 5-speed model is similar.

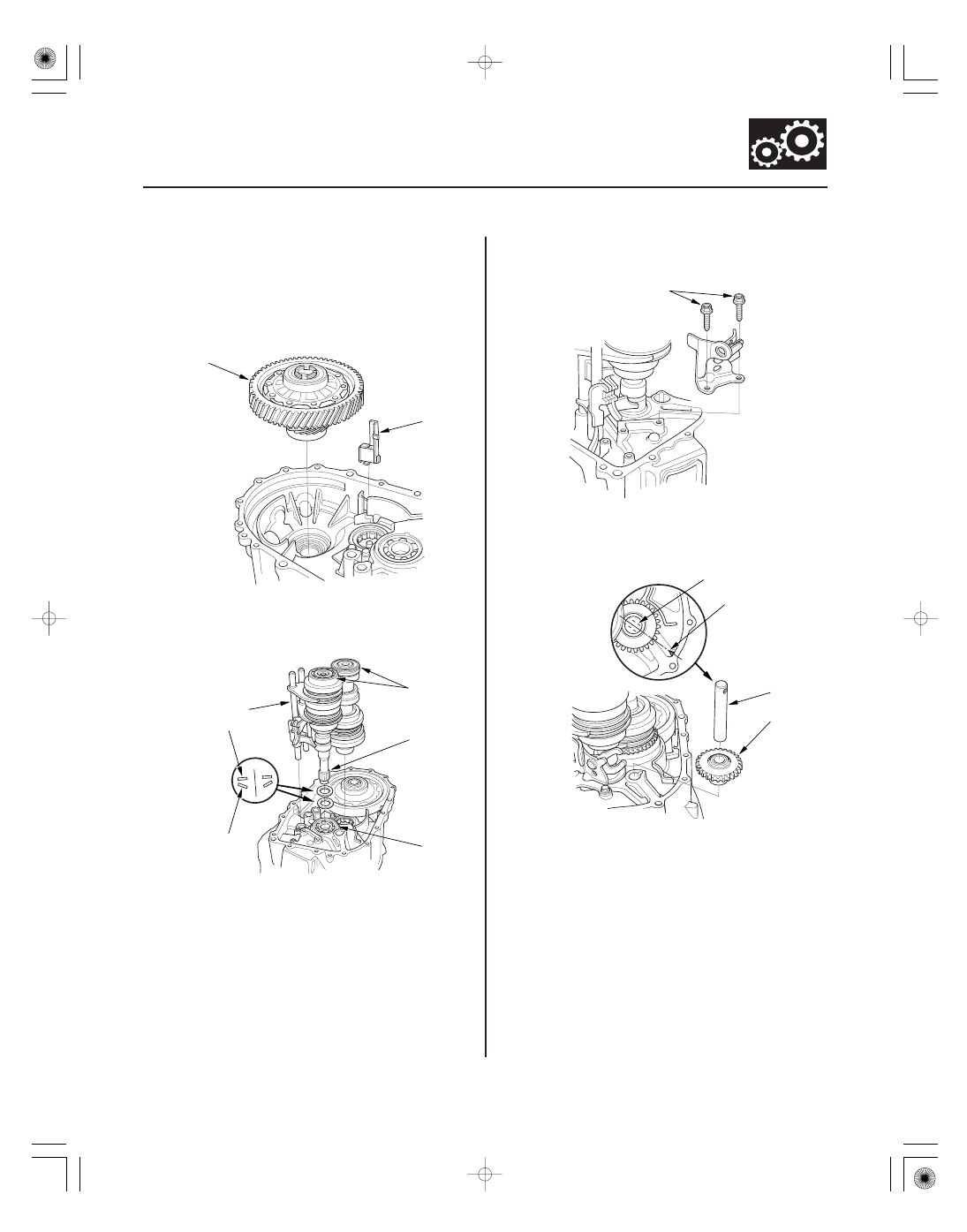

1. Install the magnet (A) and the differential

assembly (B).

2. Install the 28 mm spring washer (A) and the 28 mm

washer (B) over the ball bearing (C). Note the
installation direction of the spring washer.

3. Apply tape to the mainshaft splines (D) to protect

the seal. Install the mainshaft and the countershaft
(E) into the shift forks (F), and install them as an
assembly.

4. Install the reverse shift fork.

5. Install the reverse idler gear (A) and the reverse

gear shaft (B) by aligning the mark (C) with the
reverse gear shaft hole (D).

(cont’d)

05/06/27 18:10:59 61S6M040_130_0069

０２

０３

０４

13-70

Manual Transmission

Transmission Reassembly (cont’d)

6 x 1.0 mm
15 N·m
(1.5 kgf·m,
11 lbf·ft)

B

A

M

C

Liquid gasket

6. 5-speed model: Install the reverse lock cam.

7. Select the proper size 72 mm shim (A) according to

the measurements made during the Mainshaft
Thrust Clearance Adjustment (see page 13-66).
Install the oil gutter plate (B), the oil guide plate M,
and the 72 mm shim into the transmission
housing (C).

8. Remove any dirt and oil from the transmission

housing sealing surface. Apply liquid gasket
(P/N 08718-0001 or 08718-0002) to the sealing
surface. Make sure you seal the entire
circumference of the bolt holes to prevent leakage.

NOTE: Do not assemble the housings if too much
time has passed after applying the liquid gasket
(for P/N 08718-0002, no more than 4 minutes, for all
others, no more than 5 minutes). Instead, remove
the old residue and reapply the riquid gasket.

05/06/27 18:10:59 61S6M040_130_0070
