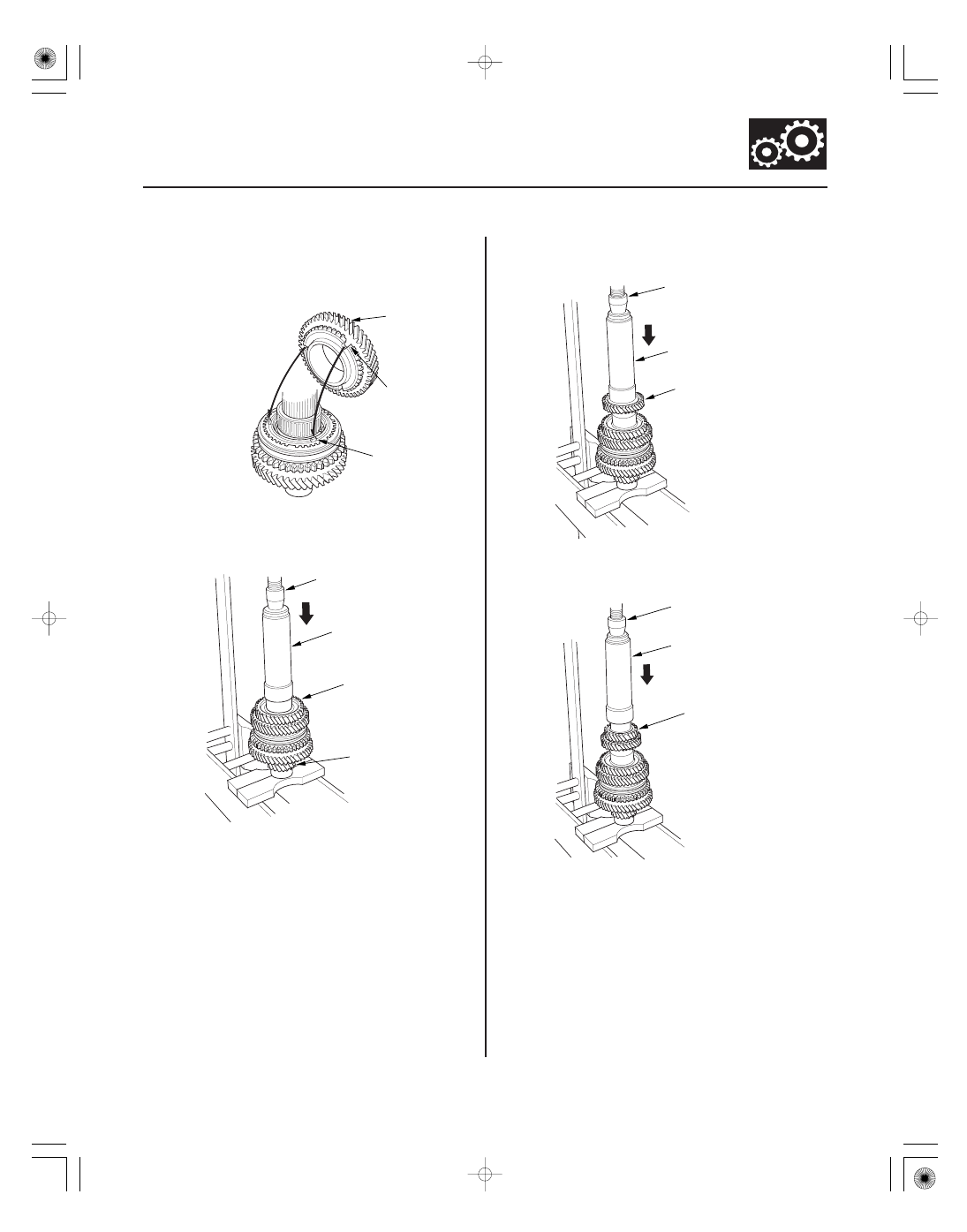

9. Install the needle bearing.

10. Install 2nd gear (A) by aligning the synchro cone

fingers (B) with the grooves in 2nd gear (C).

11. Support the countershaft (A) on the steel blocks,

then install 3rd gear (B) using the special tool and a
press (C). Do not exceed the maximum pressure.

12. Install 4th gear (A) using the special tool and a

press (B). Do not exceed the maximum pressure.

13. Install 5th gear (A) using the special tool and a

press (B). Do not exceed the maximum pressure.

(cont’d)

05/06/27 18:10:22 61S6M040_130_0059

＊０１

１０

０８

−

−

Standard: 0.04

0.10 mm (0.0016

0.0039 in.)

13-60

Manual Transmission

Countershaft Reassembly (cont’d)

A

B
14,700 N (1,500 kgf,
3,307 lbf) max.

07746-0030300

07746-0030100

A

07746-0030300

B

07746-0030100

C

A

B

14. 5-speed model: Install the distance collar.

15. 6-speed model: Install 6th gear (A) using the special

tools and a press (B). Do not exceed the maximum
pressure.

16. Install the 35 mm shim and the old ball bearing (A)

using the special tools and a press (B).

17. Measure the clearance between the old bearing (A)

and the 35 mm shim (B) with a feeler gauge (C).

05/06/27 18:10:22 61S6M040_130_0060

０９

＊０２

35 mm Shim

Part Number

Thickness

13-61

D

E

A

C

B

A

B
14,700 N (1,500 kgf,
3,307 lbf) max.

07746-0030300

07746-0030100

18. If the clearance is more than the standard, select a

new shim from the following table. If the clearance
measured in step 17 is within the standard, replace
only the ball bearing.

A

23981-PPP-000

0.87 mm (0.0343 in.)

AA

23981-PPP-900

0.91 mm (0.0358 in.)

B

23982-PPP-000

0.95 mm (0.0374 in.)

AB

23982-PPP-900

0.99 mm (0.0390 in.)

C

23983-PPP-000

1.03 mm (0.0406 in.)

AC

23983-PPP-900

1.07 mm (0.0421 in.)

D

23984-PPP-000

1.11 mm (0.0437 in.)

AD

23984-PPP-900

1.15 mm (0.0453 in.)

E

23985-PPP-000

1.19 mm (0.0469 in.)

AE

23985-PPP-900

1.23 mm (0.0484 in.)

F

23986-PPP-000

1.27 mm (0.0500 in.)

AF

23986-PPP-900

1.31 mm (0.0516 in.)

G

23987-PPP-000

1.35 mm (0.0531 in.)

AG

23987-PPP-900

1.39 mm (0.0547 in.)

H

23988-PPP-000

1.43 mm (0.0563 in.)

AH

23988-PPP-900

1.47 mm (0.0579 in.)

J

23989-PPP-000

1.51 mm (0.0594 in.)

AJ

23989-PPP-900

1.55 mm (0.0610 in.)

K

23990-PPP-000

1.59 mm (0.0626 in.)

AK

23990-PPP-900

1.63 mm (0.0642 in.)

L

23991-PPP-000

1.67 mm (0.0657 in.)

AL

23991-PPP-900

1.71 mm (0.0673 in.)

M

23992-PPP-000

1.75 mm (0.0689 in.)

AM

23992-PPP-900

1.79 mm (0.0705 in.)

N

23993-PPP-000

1.83 mm (0.0720 in.)

AN

23993-PPP-900

1.87 mm (0.0736 in.)

P

23994-PPP-000

1.91 mm (0.0752 in.)

AP

23994-PPP-900

1.95 mm (0.0768 in.)

Q

23995-PPP-000

1.99 mm (0.0783 in.)

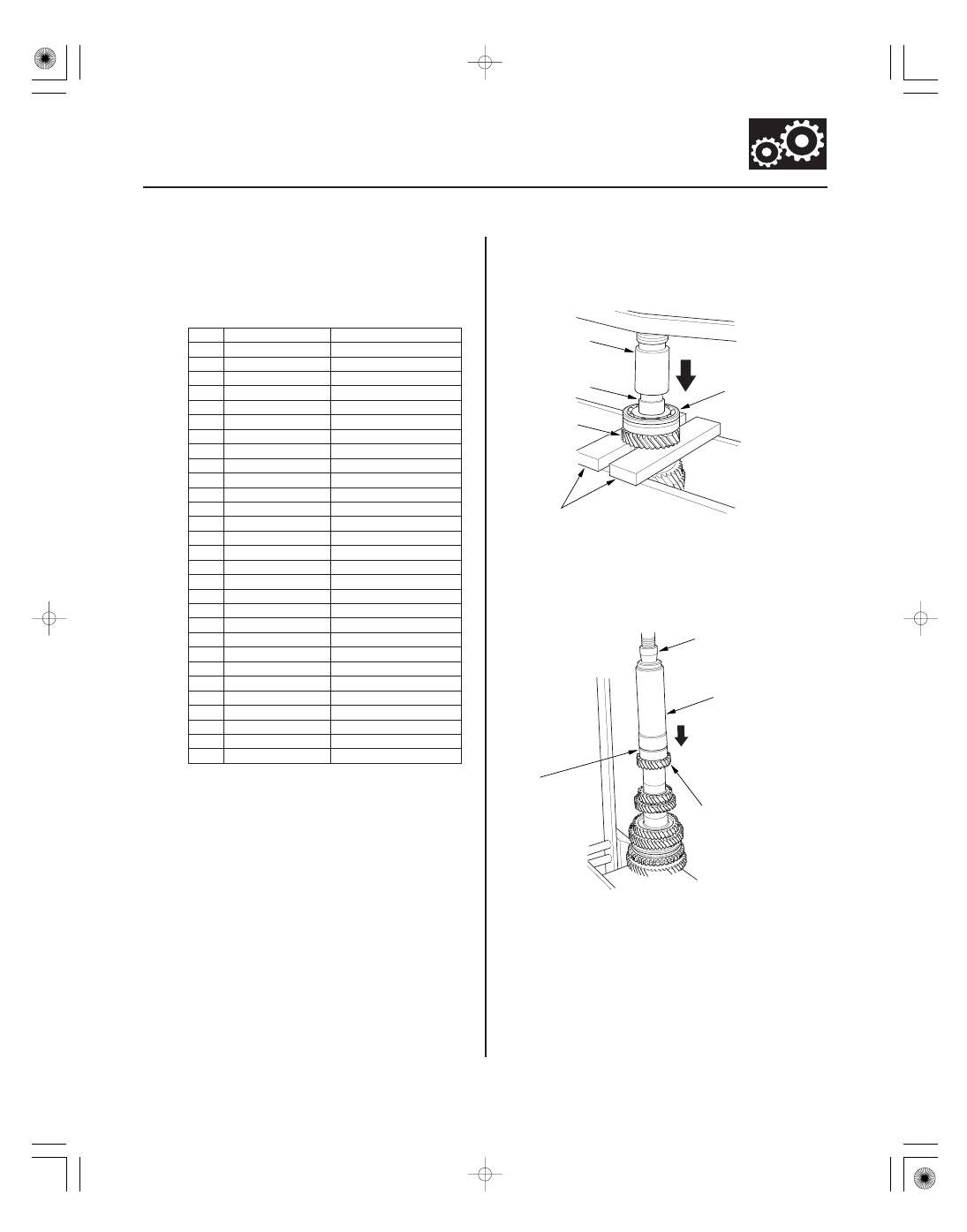

19. Support the ball bearing (A) (5-speed model) or 6th

gear (B) (6-speed model) on steel blocks (C), then
use a press (D) and an attachment (E) to press the
countershaft out of the ball bearing.

20. If necessary, install the 35 mm shim selected in

step 18, then recheck the clearance.

21. 6-speed model: Install 6th gear (A) using the special

tools and a press (B). Do not exceed the maximum
pressure.

(cont’d)

05/06/27 18:10:54 61S6M040_130_0061

１１

０６

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１７１１５７３３１ＭＧＡＴ００

13-62

13-62

Manual Transmission

Countershaft Reassembly (cont’d)

Synchro Sleeve and Hub Inspection
and Reassembly

A

07746-0030300

B

07746-0030100

B
118 N·m
(12 kgf·m, 87 lbf·ft)

A

B

A

B

C

D

E

A

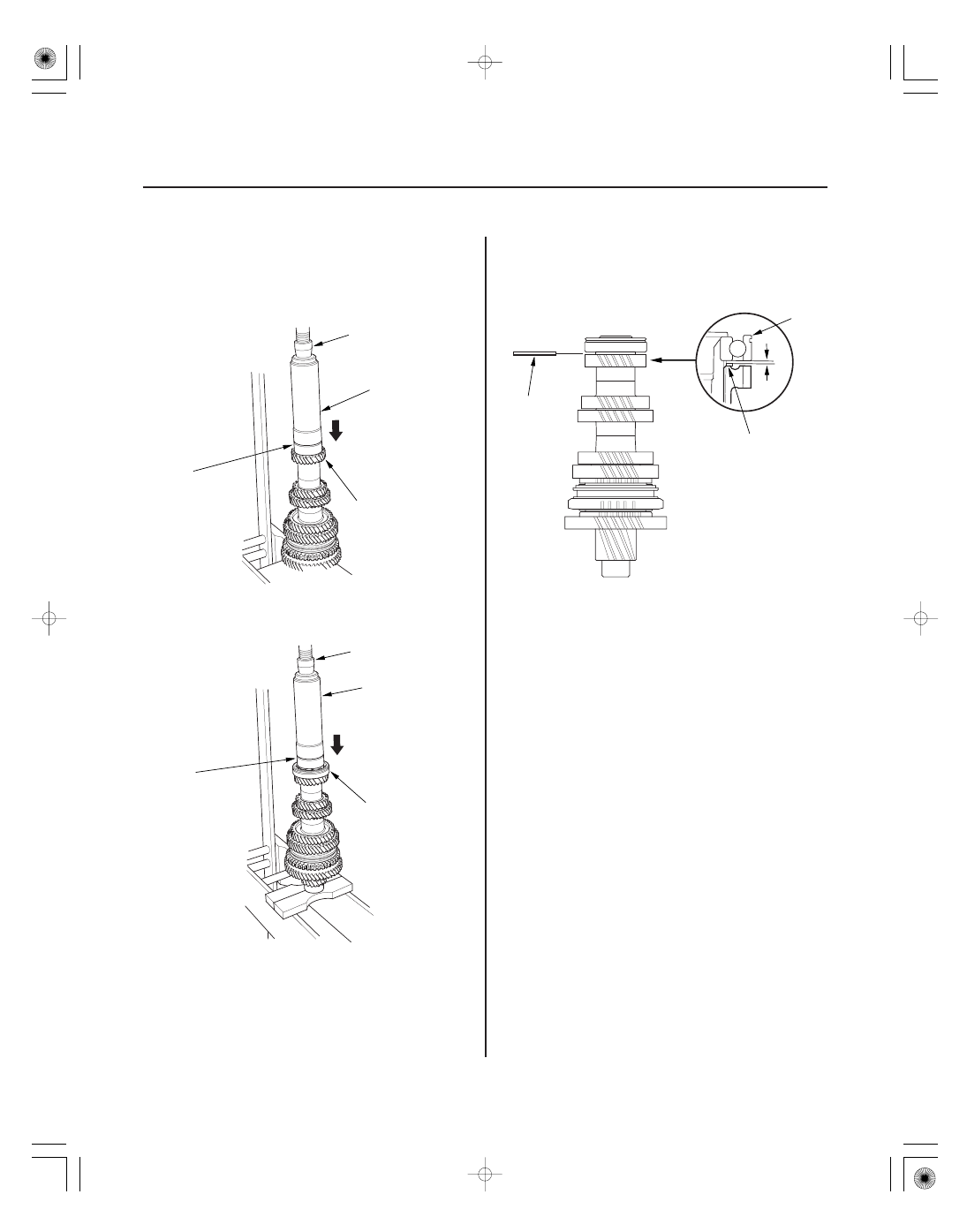

22. Install the new ball bearing (A) using the special

tools and a press (B).

23. Securely clamp the countershaft assembly in a

bench vise with wood blocks (A).

24. Tighten the new special bolt (B) (left-hand threads).

1. Inspect gear teeth on all synchro hubs and synchro

sleeves for wear (rounded off corners).

2. Install each synchro hub (A) in its mating synchro

sleeve (B), and check for free movement. Make
sure you match the three sets of longer teeth (C)
(120 degrees apart) on the synchro sleeve with the
three sets of deeper grooves (D) in the synchro hub.
Do not install the synchro sleeve with its longer
teeth in the 1st/2nd synchro hub slots (E) because it
will damage the spring ring.

NOTE: If replacement is required, always replace
the synchro sleeve and the synchro hub as a set.

05/06/27 18:10:54 61S6M040_130_0062
