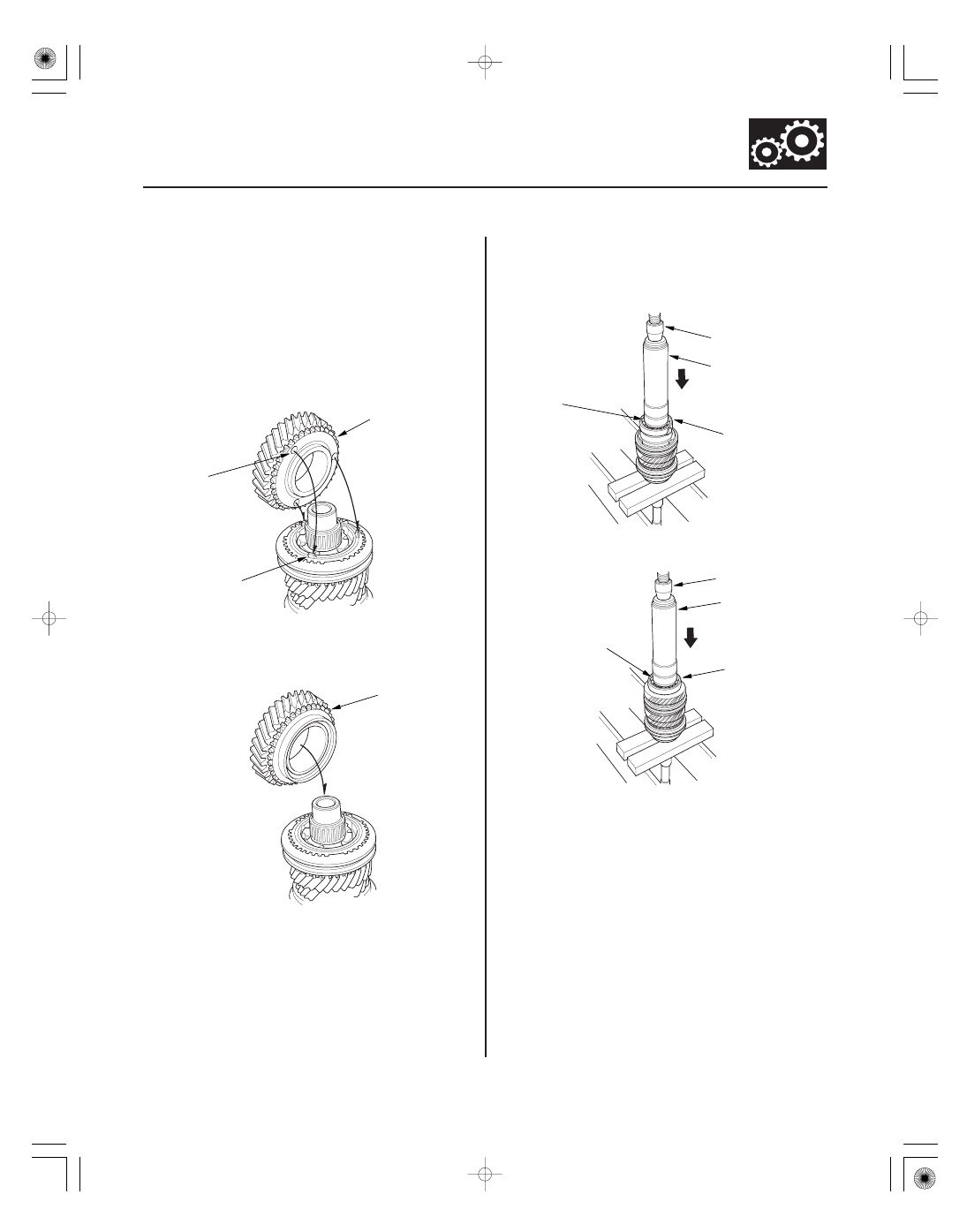

21. 5-speed model: Install the MBS distance collar and

tapered cone ring.

22. 6-speed model: Install the distance collar and the

needle bearing.

23. 2002-2003 6-speed models, and 2004 6-speed

model: X2M5 Transmission Number
3000001-3004679: Install 6th gear (A) by aligning
the synchro cone fingers (B) with the holes in 6th
gear (C).

24. 2004 6-speed model: X2M5 Transmission Number:

3004680 or later, and 2005-2006 6-speed models:
Install the 6th gear (A).

25. Install the new ball bearing (A) using the special

tools and a press (B).

05/06/27 18:10:17 61S6M040_130_0051

０１

０１

０２

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０２０００００ＭＡＡＴ１０

−

−

−

−

−

−

−

−

Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

Standard: 23.03

23.08 mm (0.907

0.909 in.)

Standard:

22.92

22.97 mm (0.902

0.904 in.)

Service Limit: 22.87 mm (0.900 in.)

Standard:

0.06

0.16 mm (0.002

0.006 in.)

Service Limit: 0.25 mm (0.010 in.)

13-52

Manual Transmission

Countershaft Assembly Clearance Inspection

A

B

C

A

B

C

NOTE: 6-speed model is shown, 5-speed model is
similar.

1. Measure the clearance between 1st gear (A) and

the distance collar (B) with a feeler gauge (C). If the
clearance is more than the service limit, go to step
2.

2. Measure the thickness of the distance collar.

• If the thickness is not within the standard, replace

the distance collar.

• If the thickness is within the standard, go to

step 3.

3. Measure the thickness of 1st gear.

• If the thickness is less than the service limit,

replace 1st gear.

• If the thickness is within the service limit, replace

the 1st/2nd synchro hub.

4. Measure the clearance between 2nd gear (A) and

3rd gear (B) with a feeler gauge (C). If the clearance
is more than the service limit, go to step 5.

05/06/27 18:10:18 61S6M040_130_0052

０３

０４

−

−

−

−

Standard: 28.03

28.08 mm (1.104

1.106 in.)

Standard:

27.92

27.97 mm (1.099

1.101 in.)

Service Limit: 27.87 mm (1.097 in.)

13-53

5. Measure the thickness of the distance collar.

• If the thickness is not within the standard, replace

the distance collar.

• If the thickness is within the standard, go to step

6.

6. Measure the thickness of 2nd gear.

• If the thickness is less than the service limit,

replace 2nd gear.

• If the thickness is within the service limit, replace

the 1st/2nd synchro hub.

05/06/27 18:10:18 61S6M040_130_0053

０１

０２

０１

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０２０００００ＬＣＡＴ００

13-54

Manual Transmission

Countershaft Disassembly

D

E

A

C

B

D

C

E

A

B

C

E

A

D

B

NOTE: 6-speed model is shown, 5-speed model is
similar.

1. Securely clamp the countershaft assembly in a

bench vise with wood blocks.

2. Remove the special bolt (left-hand threads).

3. Support the ball bearing (A) (5-speed model) or 6th

gear (B) (6-speed model) on steel blocks (C), then
use a press (D) and an attachment (E) to press the
countershaft out of the ball bearing.

4. 5-speed model: Remove the 35 mm shim and the

distance collar.

5. Support 4th gear (A) on steel blocks (B), then use a

press (C) and an attachment (D) to press the
countershaft (E) out of 5th gear.

6. Support 2nd gear (A) on steel blocks (B), then use a

press (C) and an attachment (D) to press the
countershaft (E) out of 3rd gear.

05/06/27 18:10:19 61S6M040_130_0054
