Acura RSX Honda Integra. Manual - part 70

０１

Ｓ６Ｍ６Ａ００Ａ１４４０００１７３０１ＭＡＡＴ０１

０１

０２

Ｓ６Ｍ６Ａ００Ａ１４４０００１７３０１ＫＢＡＴ０２

10-6

10-6

Cooling System

Coolant Check

Coolant Replacement

A

B

A

A

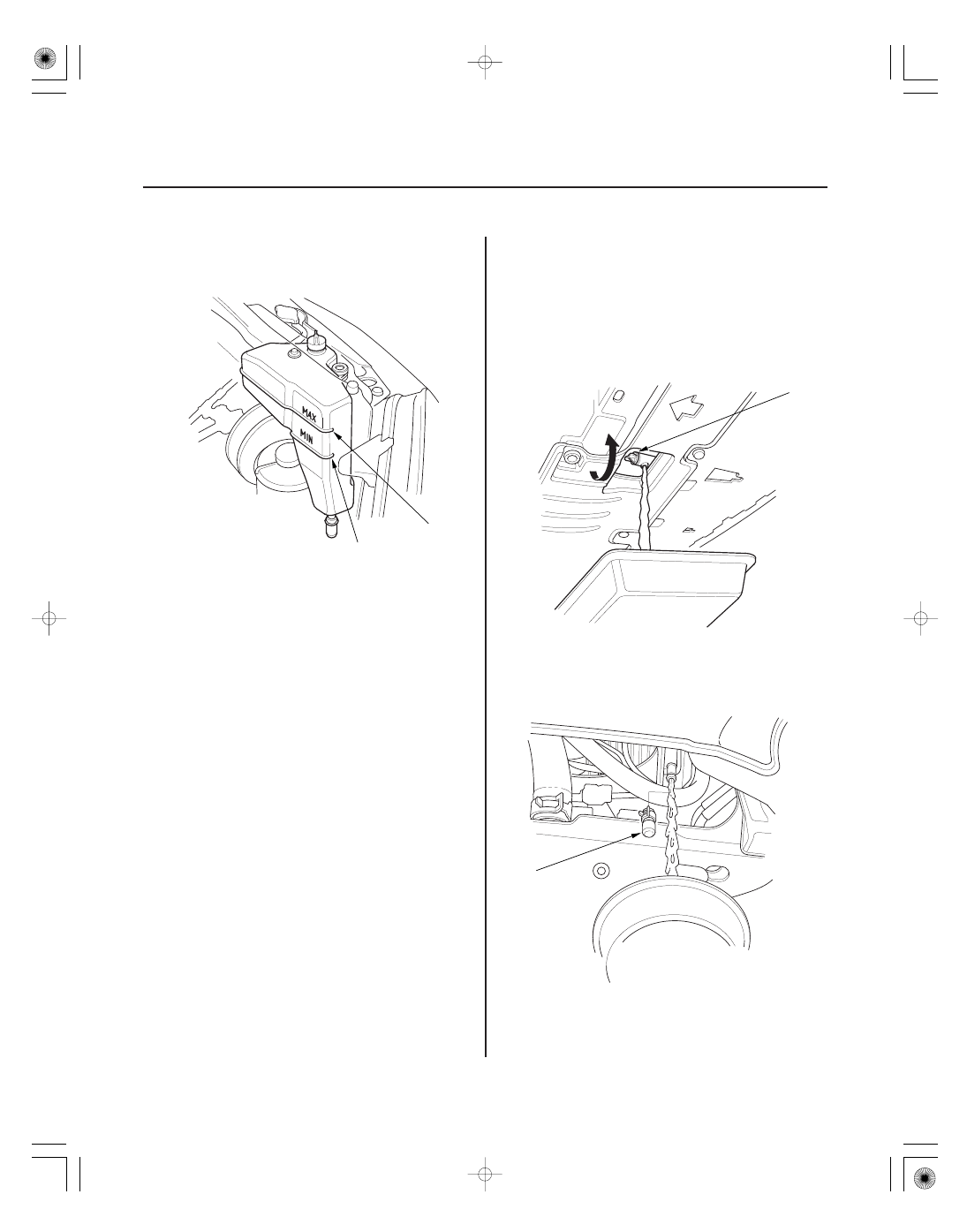

1. Look at the coolant level in the reserve tank. Make

sure it is between the MAX mark (A) and MIN mark
(B).

2. If the coolant level in the reserve tank is at or below

the MIN mark, add coolant to bring it up to the MAX
mark, and inspect the cooling system for leaks.

1. Start the engine. Set the heater temperature control

dial to maximum heat, then turn off the ignition
switch. Make sure the engine and radiator are cool
to the touch.

2. Remove the radiator cap.

3. Loosen the drain plug (A), and drain the engine

coolant.

4. Remove the splash shield (see step 24 on page 5-5).

5. Remove the reserve tank drain cap (A), and drain

the engine coolant.

05/06/27 18:07:00 61S6M040_100_0006

０３

０４

Engine Coolant Capacities (including the reserve
tank capacity of 0.5 L (0.13 US gal))
After Coolant Change:
M/T: 5.1 L (1.35 US gal)
A/T:

5.0 L (1.32 US gal)

After Engine Overhaul:
M/T: 6.4 L (1.69 US gal)
A/T:

6.3 L (1.66 US gal)

10-7

A

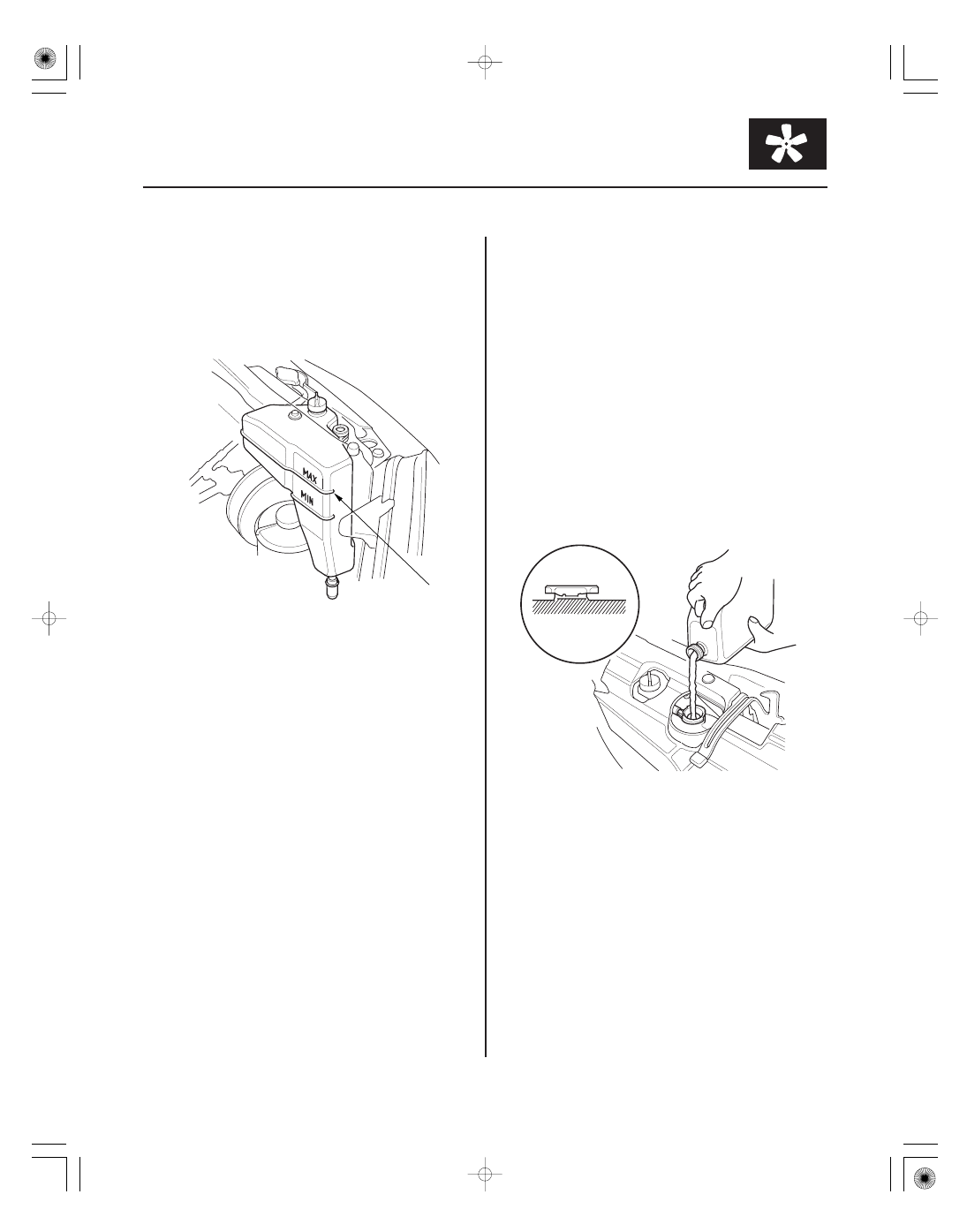

6. After the coolant has drained, tighten the radiator

drain plug securely, and install the reserve tank
drain cap securely.

7. Fill the reserve tank to the MAX mark (A) with

ACURA Long Life Antifreeze/Coolant Type 2
(P/N OL999-9001).

8. Pour ACURA Long Life Antifreeze/Coolant Type 2

into the radiator up to the base of the filler neck.

NOTE:

• Always use ACURA Long Life Antifreeze/Coolant

Type 2 (P/N OL999-9001). Using a non-Honda
coolant can result in corrosion, causing the
cooling system to malfunction or fail.

• ACURA Long Life Antifreeze/Coolant Type 2 is a

mixture of 50 % antifreeze and 50 % water. Do
not add water.

9. Install the radiator cap loosely.

10. Start the engine, and let it run until it warms up (the

radiator fan comes on at least twice).

11. Turn off the engine. Check the level in the radiator

and add ACURA Long Life Antifreeze/Coolant
Type 2 if needed.

12. Put the radiator cap on tightly, then run the engine

again and check for leaks.

13. Install the splash shield (see step 25 on page 5-16).

05/06/27 18:07:00 61S6M040_100_0007

０１

Ｓ６Ｍ６Ａ００Ａ１４４０００５９３０１ＫＢＡＴ００

10-8

Cooling System

Thermostat Replacement

O-RING

LOWER HOSE

THERMOSTAT

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Drain the engine coolant (see page 10-6).

2. Remove the splash shield (see step 24 on page 5-5).

3. Remove the lower hose, then remove the thermostat.

4. Install the thermostat with a new O-ring, then install the lower hose.

5. Install the splash shield (see step 25 on page 5-16).

6. Refill the radiator with engine coolant, and bleed the air from cooling system with the heater valve open (see step

8 on page 10-7).

Replace.

05/06/27 18:07:00 61S6M040_100_0008

０１

０２

Ｓ６Ｍ６Ａ００Ａ１４４０００６５０９１ＫＢＡＴ００

10-9

Water Passage Replacement

C

D

E

A

B

A

B

1. Drain the engine coolant (see page 10-6).

2. Remove the alternator (see page 4-46).

3. Remove the A/C compressor without disconnecting

the A/C hoses (see step 49 on page 5-10).

4. Remove the intake manifold:

• K20A3 engine (see page 9-3)
• K20A2, K20Z1 engines (see page 9-9)

5. Remove a bolt (A) securing the connecting pipe.

6. Remove the lower hose (B), connecting pipe (C),

water bypass hose (D), and positive crankcase
ventilation (PCV) hose (E).

7. Remove the water passage (A).

8. Remove the thermostat housing (B).

9. Remove the water pump (see page 10-5).

(cont’d)

05/06/27 18:07:01 61S6M040_100_0009
