Cylinder Head

CKP Pulse Plate Replacement
(cont’d)

Cylinder Head Cover Removal

B

C

A

23. Install the VTC oil control solenoid valve (see page

11-321).

24. Connect the CKP sensor connector and VTC oil

control solenoid valve connector (see step 20 on
page 6-21).

25. Install the crankshaft pulley (see page 6-13).

26. Install the cylinder head cover (see page 6-29).

27. Install the drive belt (see page 4-43).

28. Install the splash shield (see step 28 on page 6-22).

29. Install the right front wheel.

30. 2005-2006 models: Do the cranksaft position (CKP)

pattern clear/CKP pattern learn procedure
(see page 11-5).

1. Remove the intake manifold cover (see step 1 on

page 9-3).

2. Remove the four ignition coils (see page 4-26).

3. Remove the bolt (A) securing the power steering

hose bracket.

4. Remove the dipstick (B) and breather hose (C).

5. Remove the cylinder head cover.

０１

０１

０３

Ｓ６Ｍ６Ａ００Ａ１４６０００１７８１１ＫＣＡＴ００

6-29

Cylinder Head Cover Installation

A

B

A

B

C

1. Thoroughly clean the head cover gasket and the

groove.

2. Install the head cover gasket (A) in the groove of

the cylinder head cover (B).

3. Check that the mating surfaces are clean and dry.

4. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718-0003, or 08718-0009 on the
chain case and the No. 5 rocker shaft holder mating
areas.

NOTE: Do not install components if too much time
has passed after applying the liquid gasket (for P/N
08718-0002, no more than 4 minutes, for all others,
no more than 5 minutes). Instead, remove the old
residue and reapply the liquid gasket.

5. Set the spark plug seals (A) on the spark plug tubes.

Once the cylinder head cover (B) is on the cylinder
head, slide the cover slightly back and forth to seat
the head cover gasket.

6. Inspect the cover washers (C). Replace any washer

that is damaged or deteriorated.

(cont’d)

Apply liquid gasket
to these points.

Apply liquid gasket
to these points.

０４

０２

０２

6-30

Cylinder Head

Cylinder Head Cover Installation (cont’d)

A

B

C
6 x 1.0 mm
11 N·m (1.1 kgf·m, 8.0 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

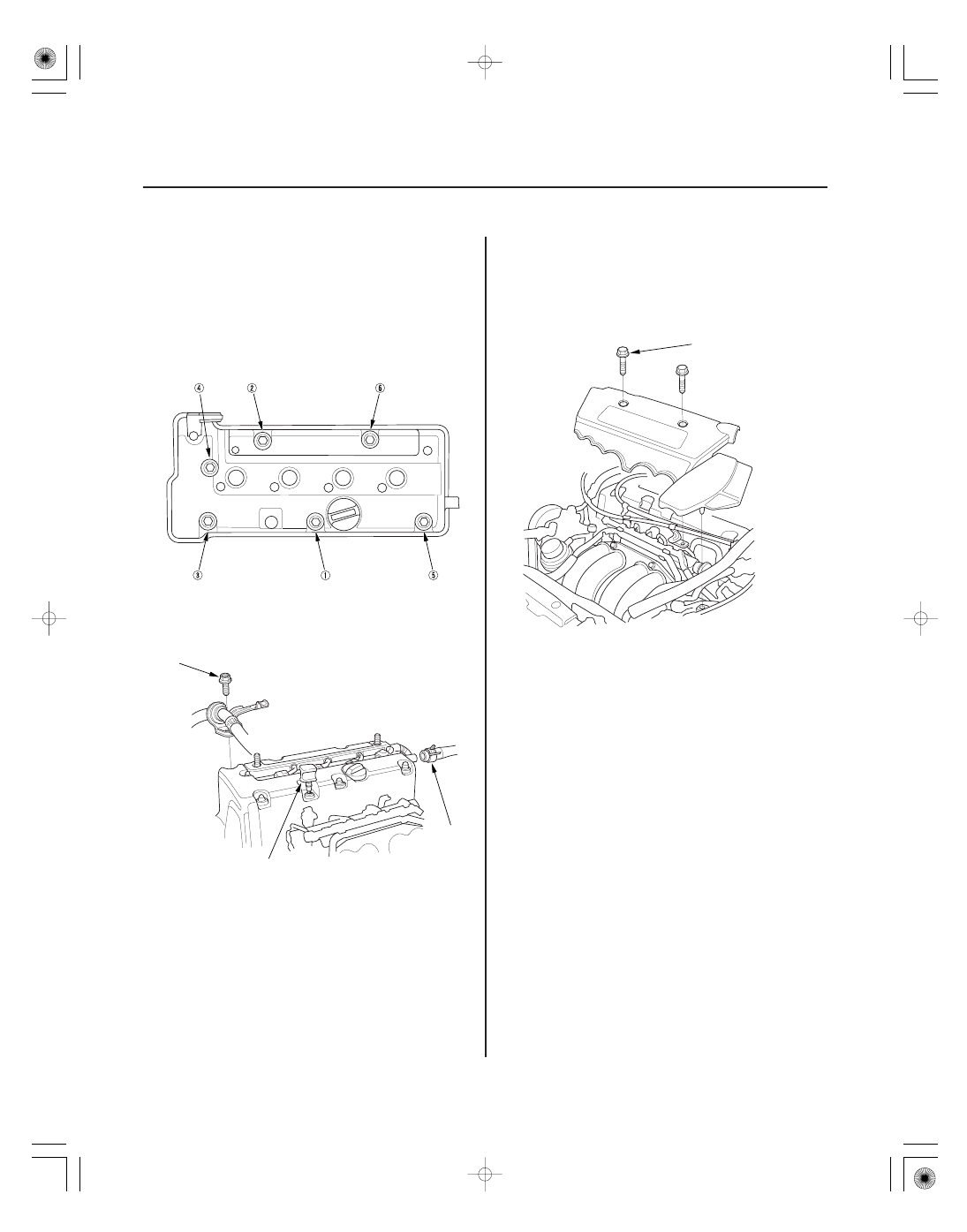

7. Tighten the bolts in two or three steps. In the final

step, tighten all bolts, in sequence, to 9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft).

NOTE:

• Wait at least 30 minutes before filling the engine

with oil.

• Do not run the engine for at least 3 hours after

installing the cylinder head.

8. Install the dipstick (A) and breather hose (B).

9. Tighten the bolt (C) securing the power steering

hose bracket.

10. Install the four ignition coils (see page 4-26).

11. Check that all tubes, hoses, and connectors are

installed correctly.

12. Install the intake manifold cover.

０３

０１

０２

Ｓ６Ｍ６Ａ００Ａ１４６００００００００ＫＡＡＴ００

6-31

Cylinder Head Removal

A

B

A

A

B

C

D

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• To avoid damaging the wires and terminals, unplug

the wiring connectors carefully while holding the
connector portion.

• To avoid damaging the cylinder head, wait until the

engine coolant temperature drops below 100 °F
(38 °C) before loosening the cylinder head bolts.

• Mark all wiring and hoses to avoid misconnection.

Also, be sure that they do not contact other wiring or
hoses, or interfere with other parts.

1. Relieve fuel pressure (see page 11-360).

2. Drain the engine coolant (see page 10-6).

3. K20A3 engine: Remove the fuel feed hose

(see page 11-369).

4. Remove the drive belt (see page 4-43).

5. Remove the intake manifold:

• K20A3 engine (see page 9-3)
• K20A2, K20Z1 engines (see page 9-9)

6. Remove the water bypass hose (A).

7. Remove the exhaust manifold (see page 9-14).

8. Remove the cam chain (see page 6-14).

9. Remove the engine wire harness connectors and

wire harness clamps from the cylinder head.

• Four injector connectors (K20A3 engine)
• Engine coolant temperature (ECT) sensor

connector

• Camshaft position (CMP) sensor A connector

(Intake side)

• Camshaft position (CMP) sensor B connector

(Exhaust side)

10. Remove the upper radiator hose (A) and heater

hose (B).

11. Remove the harness holder (A) from the bracket,

then remove the connecting pipe mounting bolt (B)
and water bypass line mounting bolts (C).

12. Remove the water bypass hose (D).

(cont’d)
