Acura RSX Honda Integra. Manual - part 38

１０

０４

１１

１２

5-16

Engine Assembly

Engine Installation (cont’d)

B

A
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

A

23. Install the lower radiator hose.

24. Tighten the automatic transmission fluid (ATF) filter

mounting bolt (A), and install the ATF cooler hoses
(B) (A/T).

25. Install the splash shield.

26. Lower the vehicle on the hoist.

27. Install the upper radiator hose (A) and heater hoses

(B).

１３

０２

１５

１６

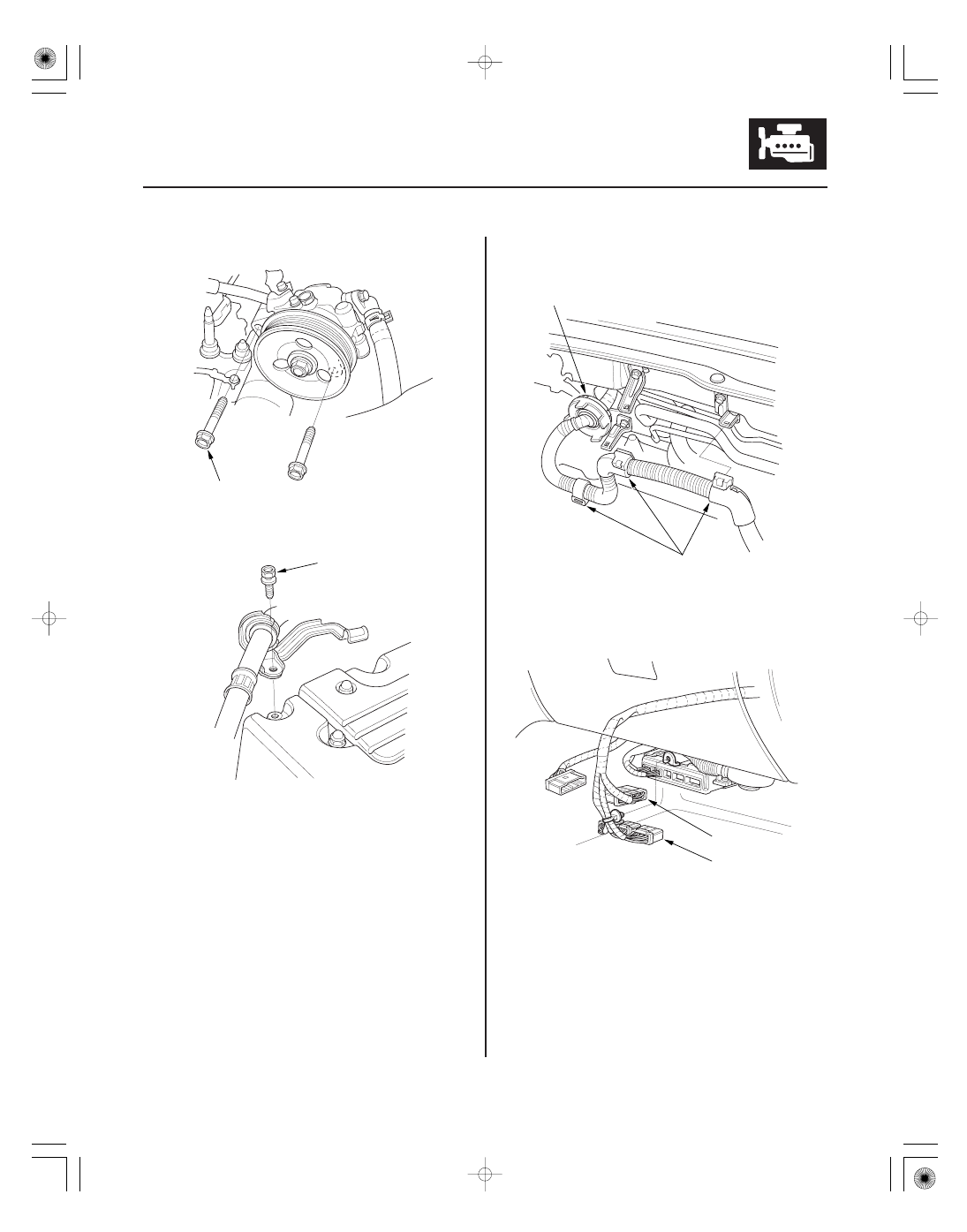

5-17

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
11 N·m
(1.1 kgf·m, 8.0 lbf·ft)

B

A

A

B

28. Install the P/S pump.

29. Install the bolt securing the power steering (P/S)

hose bracket.

30. Install the drive belt (see page 4-43).

31. Push the engine control module (ECM)/powertrain

control module (PCM) connectors through the
bulkhead, then install the grommet (A).

32. Install the harness clamps (B).

33. Connect the ECM/PCM connectors (A) and main

wire harness connector (B).

34. Install the throttle cable (see page 11-409), then

adjust the cable (see page 11-408).

35. Install the cruise control actuator cable, then adjust

the cable (see page 4-69).

(cont’d)

１７

１８

１９

２０

5-18

Engine Assembly

Engine Installation (cont’d)

A

B

A

B

C

D

E

D

C

E

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

8 x 1.25 mm
24 N·m
(2.4 kgf·m, 17 lbf·ft)

B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

C

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

36. Install the brake booster vacuum hose (A) and the

evaporative emission (EVAP) canister hose (B).

37. Install the fuel feed line (see page 11-370).

38. Install the select cable (A) and shift cable (B) using

the plastic washers (C), washers (D), and new cotter
pins (E) (M/T).

39. Install the clutch slave cylinder (A) and clutch line

bracket mounting bolt (B) (M/T).

40. Install the battery cable (A) on the under-hood

fuse/relay box, then install the harness clamps (B).

41. Install the ground cable (C).

２１

２２

２３

5-19

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

C

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

42. Install the air intake duct.

43. Install the air cleaner housing (A) and connect the

intake air temperature (IAT) sensor connector (B).

44. Install the breather hose (C).

45. Install the intake manifold cover.

46. Install the battery. Clean the battery posts and

cable terminals with sandpaper, then assemble
them and apply grease to prevent corrosion.

47. Move the shift lever to each gear, and verify that

the A/T gear position indicator follows the
transmission range switch (A/T).

48. Check that the transmission shifts into gear

smoothly (M/T).

49. Inspect for fuel leaks. Turn the ignition switch

ON (II) (do not operate the starter) so the fuel pump
runs for about 2 seconds and pressurizes the fuel
line. Repeat this operation two or three times, then
check for fuel leakage at any point in the fuel line.

50. Refill the engine with engine oil (see step 3 on page

8-8).

51. Refill the transmission with fluid:

• Manual transmission (see page 13-4).
• Automatic transmission (see page 14-272).

52. Refill the radiator with engine coolant, and bleed

air from the cooling system with the heater valve
open (see step 7 on page 10-7).

(cont’d)
