DTC 61-2x (‘‘x’’ can be 0 thru 9 or A thru F):

YES

NO

YES

NO

24-141

A

Short in the Driver’s Seat Belt Buckle Switch

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-13) and General Troubleshooting Information
(see page 24-22).

1. Clear the DTC memory (see page 24-23).

2. Turn the ignition switch to ON (II), then buckle and

unbuckle the driver’s seat belt several times.

3. Read the DTC (see page 24-22).

Go to step 4.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 24-24). If another DTC is indicated,
troubleshoot the DTC.

4. Turn the ignition switch to LOCK (0).

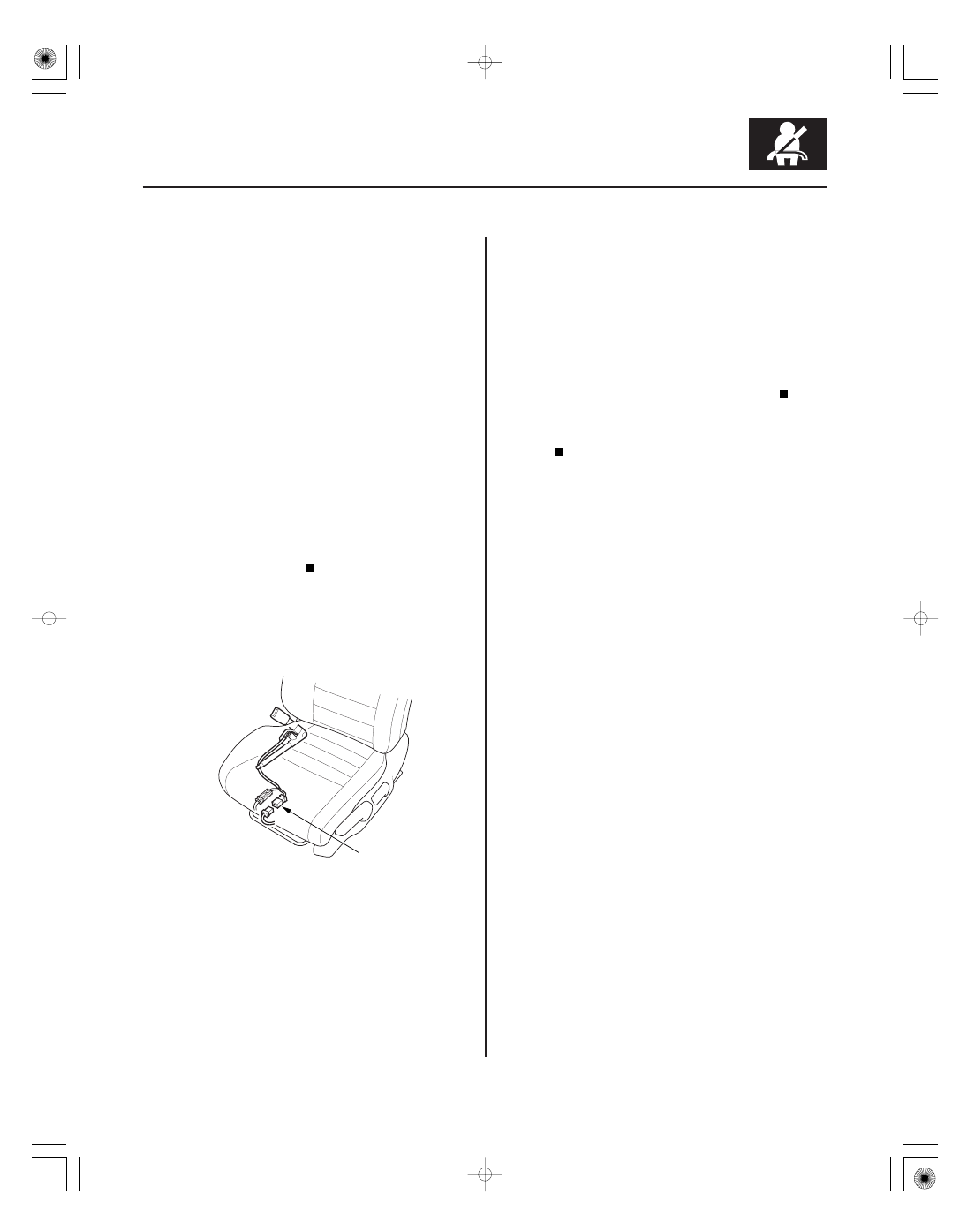

5. Disconnect the floor wire harness 3P connector

from the driver’s seat belt buckle switch 3P
connector (A).

6. Turn the ignition switch to ON (II).

7. From the system selection menu on the HDS, select

SRS, then select SRS again, then select
PARAMETER INFORMATION, then Buckle Switch,
Seat Position Sensor, and check the status on the
HDS screen for FRONT LEFT SEAT BELT BUCKLE
SWITCH.

Replace the driver’s seat belt buckle

assembly (see page 24-6), then clear the DTC.

Short go ground in the floor wire harness;

replace the floor wire harness, then clear the
DTC.

Is DT C 61-2x indicated?

Is OPEN indicated on the HDS?

08/08/21 13:59:46 61SNR030_240_0141

０１

０８

ＳＮＲ９Ａ００Ｋ７９１０００Ｒ６２１ＸＦＡＡＴ００

−

−

−

−

−

−

DTC 62-1x (‘‘x’’ can be 0 thru 9 or A thru F):

YES

NO

YES

NO

YES

NO

24-142

SRS

A

FLOOR WIRE HARNESS 3P CONNECTOR

BLK

Open in the Front Passenger’s Seat Belt
Buckle Switch

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-13) and General Troubleshooting Information
(see page 24-22).

1. Clear the DTC memory (see page 24-23).

2. Turn the ignition switch to ON (II), then buckle and

unbuckle the driver’s seat belt several times.

3. Read the DTC (see page 24-22).

Go to step 4.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-24). If another DTC is indicated,
troubleshoot the DTC.

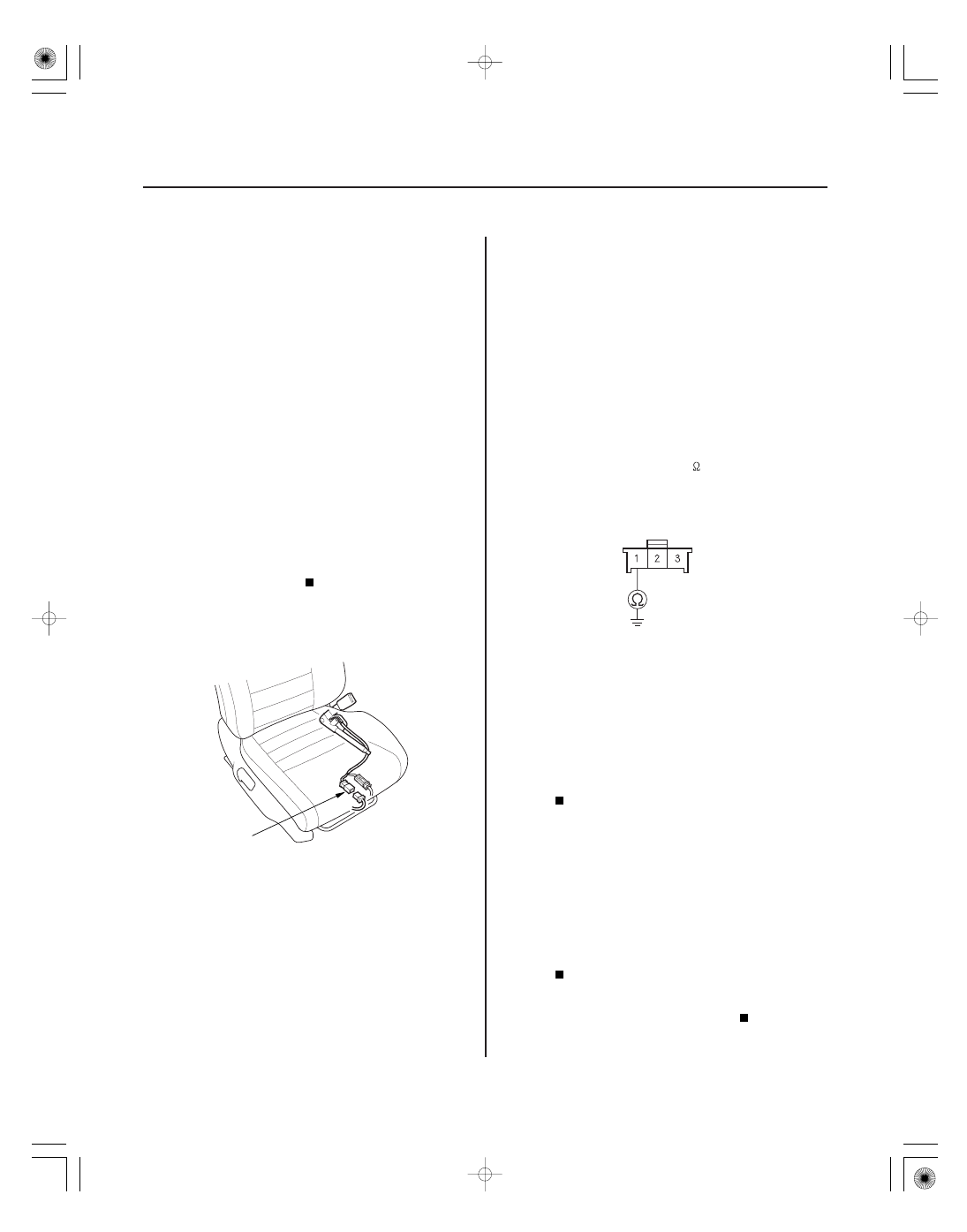

4. Disconnect the floor wire harness 3P connector

from the front passenger’s seat belt buckle switch
3P connector (A).

5. From the system selection menu on the HDS, select

SRS, then select SRS again, then select
PARAMETER INFORMATION, then Buckle Switch.
Seat Position Sensor, and check the status on the
HDS screen for FRONT RIGHT SEAT BELT BUCKLE
SWITCH when the seat belt is buckled, and
unbuckled.

• If UNBUCKLE, BUCKLE, or SHORT is indicated

open in the front passenger’s seat subharness, or
floor wire harness; replace the faulty harness.

• If OPEN is indicated, go to step 6

6. Measure the resistance between floor wire harness

3P connector terminal No. 1 and body ground.
There should be less than 1.0

.

go to step 7.

Open in the floor wire harness or poor ground

connection at G602 (see page 22-38). If G602 is OK,
replace the floor wire harness, then clear the
DTC.

7. Alternately connect the No. 2 and No. 3 terminals of

the floor wire harness 3P connector to body ground
with a jumper wire, and check the status on the
HDS screen.

Replace the front passenger’s seat belt

buckle assembly (see page 24-6), then clear the
DTC.

Open in the floor wire harness; replace the

floor wire harness, then clear the DTC.

Wire side of female terminals

Is DT C 62-1x indicated?

Is the r esistance as specif ied?

Does the status alter nate f r om UNBUCK LE to
BUCK LE?

08/08/21 13:59:46 61SNR030_240_0142

０１

ＳＮＲ９Ａ００Ｋ７９１０００Ｒ６２２ＸＦＡＡＴ００

−

−

−

−

DTC 62-2x (‘‘x’’ can be 0 thru 9 or A thru F):

YES

NO

YES

NO

24-143

A

Short in the Front Passenger’s Seat Belt
Buckle Switch

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-13) and General Troubleshooting Information
(see page 24-22).

1. Clear the DTC memory (see page 24-23).

2. Turn the ignition switch to ON (II), then buckle and

unbuckle the front passenger’s seat belt several
times.

3. Read the DTC (see page 24-22).

Go to step 4.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 24-24). If another DTC is indicated,
troubleshoot the DTC.

4. Turn the ignition switch to LOCK (0).

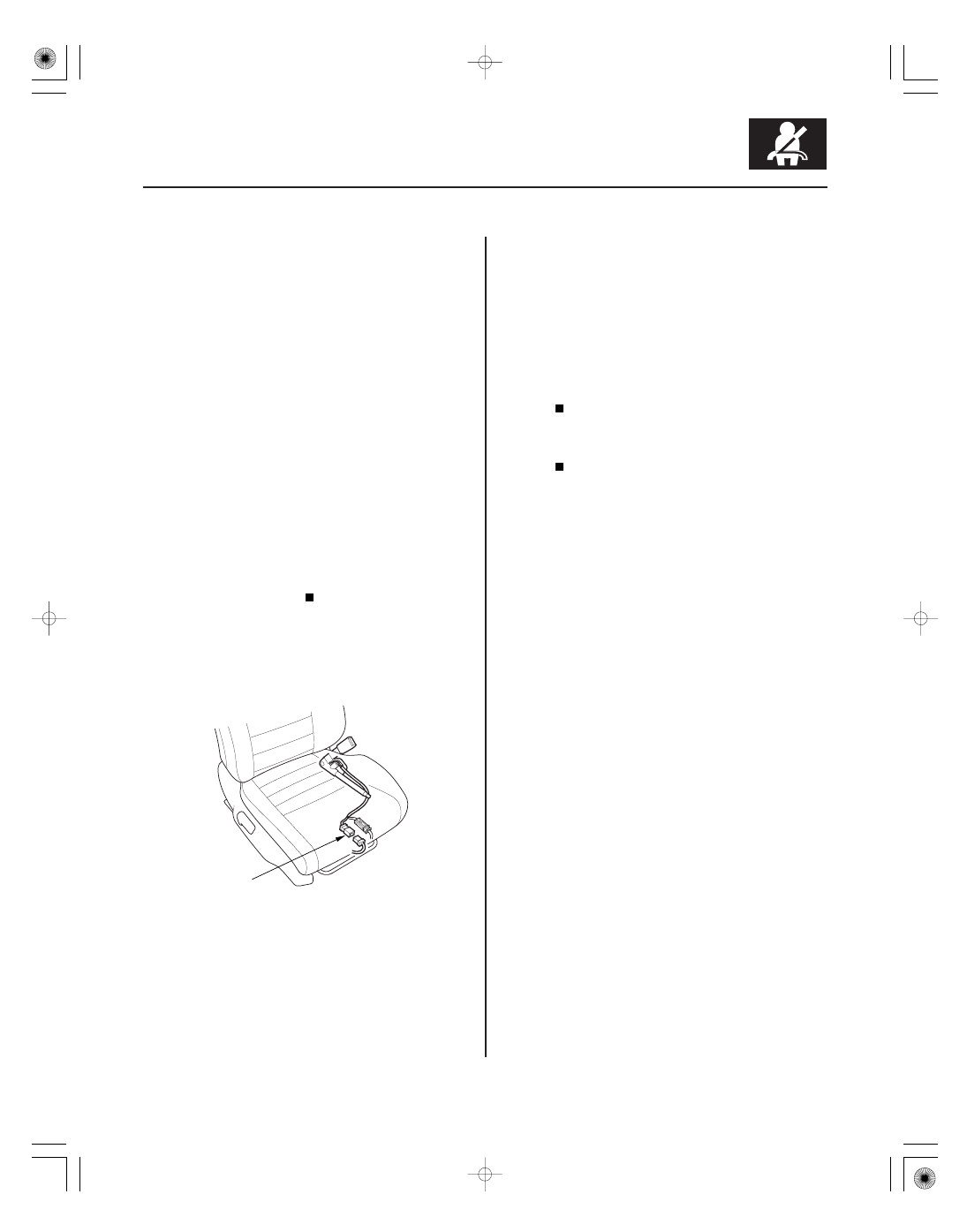

5. Disconnect the floor wire harness 3P connector

from the front passenger’s seat belt buckle switch
3P connector (A).

6. Turn the ignition switch to ON (II).

7. From the system selection menu on the HDS, select

SRS, then select SRS again, then select
PARAMETER INFORMATION, then Buckle Switch.
Seat Position Sensor, and check the status on the
HDS screen for FRONT RIGHT SEAT BELT BUCKLE
SWITCH.

Replace the front passenger’s seat belt

buckle assembly (see page 24-6), then clear the
DTC.

Short to ground in the floor wire harness;

replace the floor wire harness, then clear the
DTC.

Is DT C 62-2x indicated?

Is OPEN indicated on the HDS?

08/08/21 13:59:46 61SNR030_240_0143

０１

ＳＮＲ９Ａ００Ｋ７９１０００Ｒ７１１ＸＦＡＡＴ２０

−

−

−

−

DTC 71-1x (‘‘x’’ can be 0 thru 9 or A thru F):

YES

NO

YES

NO

24-144

SRS

A

Open in the Driver’s Seat Position Sensor

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-13), General Troubleshooting Information (see page
24-22), and Battery Terminal Disconnection and
Reconnection (see page 22-68).

1. Clear the DTC memory (see page 24-23).

2. Turn the ignition switch to ON (II), and check that

the SRS indicator comes on for about 6 seconds
and then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 24-24). If another DTC is indicated,
troubleshoot the DTC.

3. Check the connection between the seat position

sensor harness 2P connector and the driver’s seat
position sensor (see page 24-11).

4. Clear the DTC memory.

5. Read the DTC (see page 24-22).

Go to step 6.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures
(see page 24-24). If another DTC is indicated,
troubleshoot the DTC.

6. Turn the ignition switch to LOCK (0). Disconnect the

negative cable from the battery, then wait at least 3
minutes.

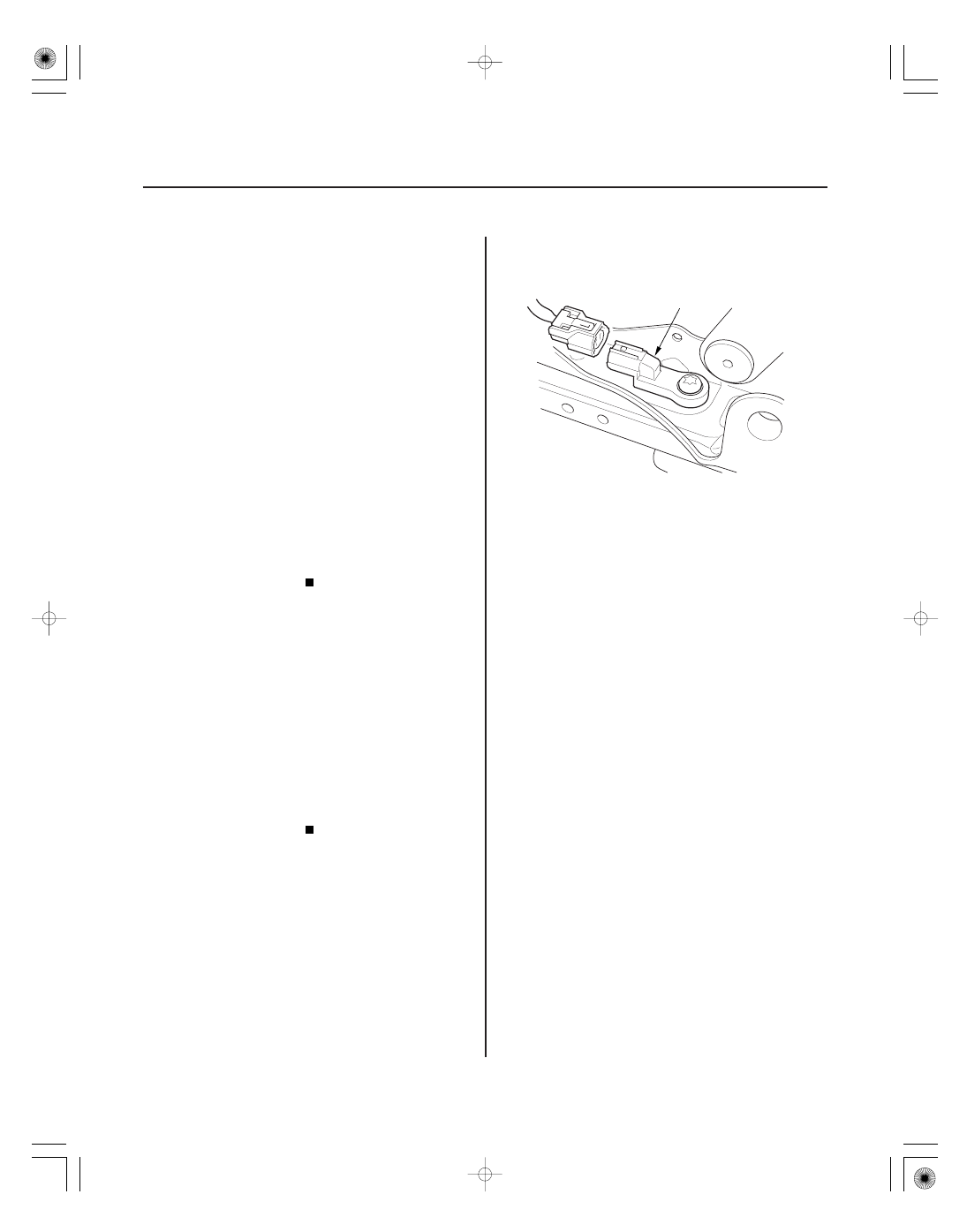

7. Disconnect the driver’s seat position sensor

harness 2P connector from the driver’s seat
position sensor (A).

8. Connect the No. 1 and No. 2 terminals of the driver’s

seat position sensor harness 2P connector with a
jumper wire.

9. Disconnect both seat belt buckle tensioner

connectors (see step 8 on page 24-21) and both
seat belt tensioner connectors (see step 7 on page
24-21).

Does the SRS indicator stay on, and is DT C 7 1-1x
indicated?

Is DT C 7 1-1x indicated?
