Acura CSX. Manual - part 669

＊０１

＊０２

−

＋

−

−

−

−

YES

NO

From terminal

To terminals

YES

NO

23-384

HandsFreeLink System

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

TELM SIG

(PNK)

TELM SIG

(BLU)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

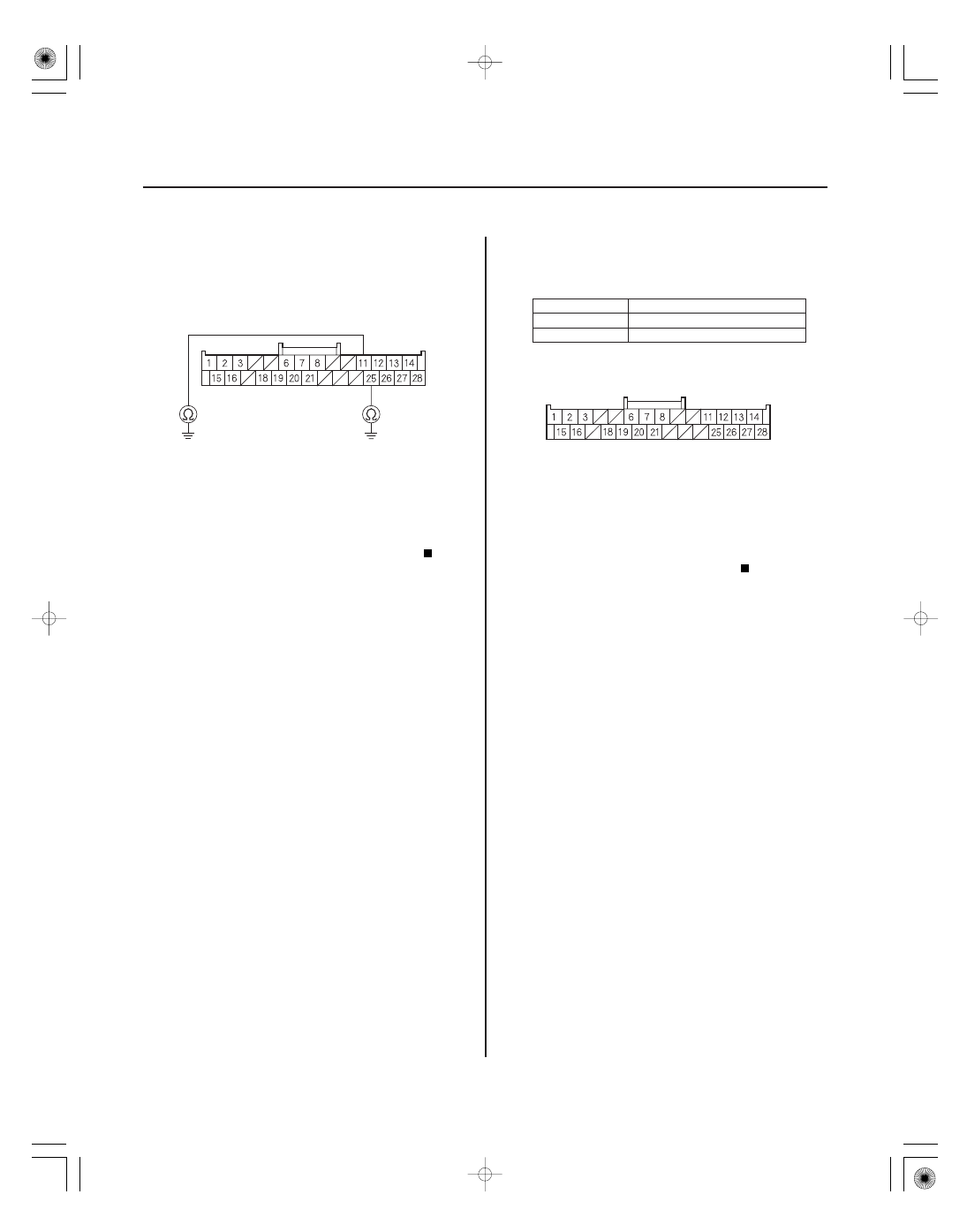

7. Check for continuity between body ground and

HandsFreeLink control unit 28P connector terminal
No. 11 and No. 25 individually.

Short to body ground in the wire(s) between

the HandsFreeLink control unit and the navigation
unit. Replace the affected shielded harness.

Go to step 8.

8. Check for continuity between terminals of the

HandsFreeLink control unit 28P connector
according to the table.

11 (BLU)

25 (PNK), 26 (GRY)

25 (PNK)

26 (GRY)

Short in the wire(s) between the

HandsFreeLink control unit and the navigation unit.
Replace the affected shielded harness.

Go to step 9.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity between any of the ter minals?

08/08/21 14:18:42 61SNR030_230_0387

＊０３

＊０４

＋

−

＋

−

−

−

−

−

YES

NO

YES

NO

23-385

TELM SIG

(BLU)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

TELM SIG

(PNK)

TELM SIG

(BLU)

TELM SIG

(PNK)

NAVIGATION UNIT CONNECTOR B (24P)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL MUTE (LT BLU)

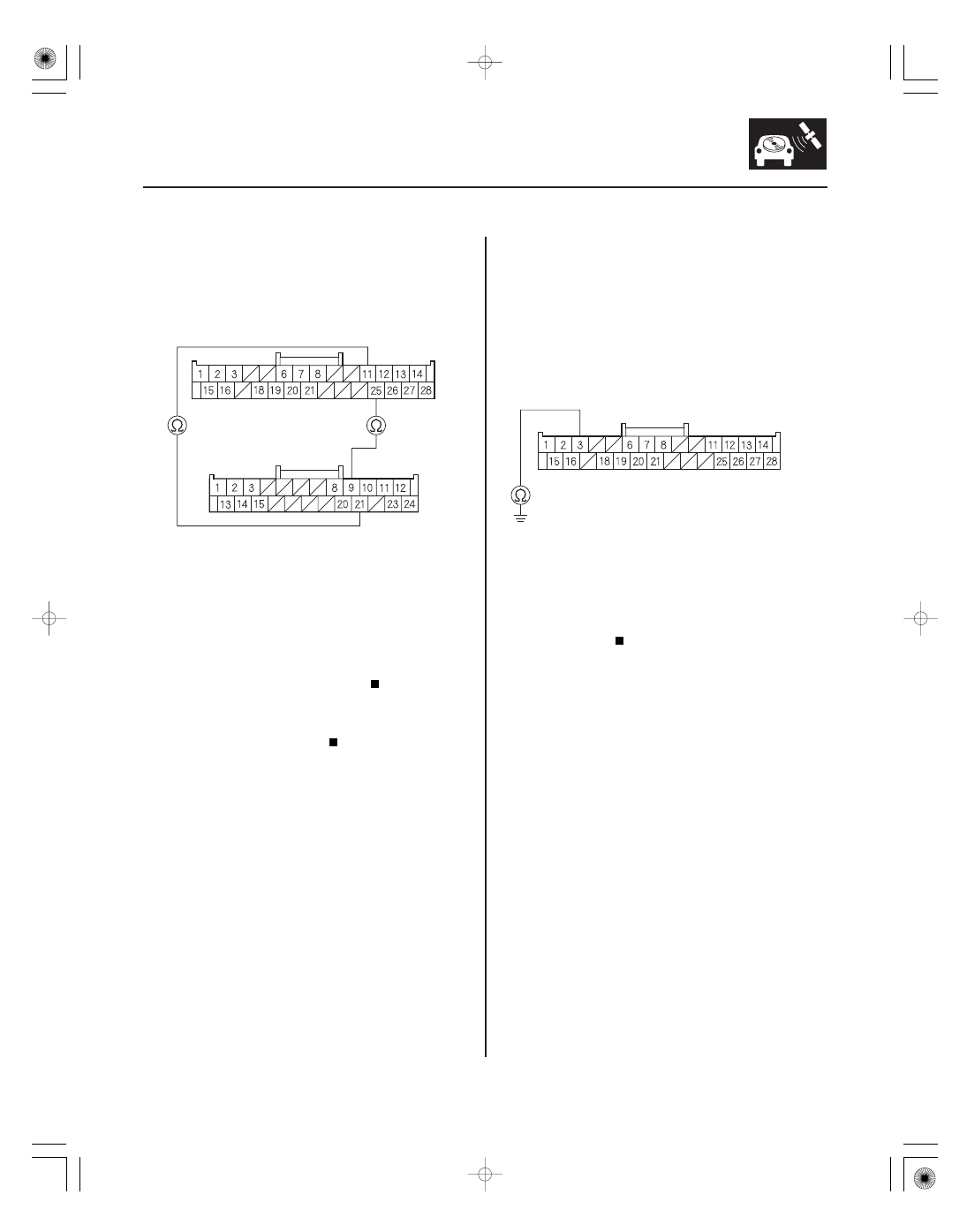

9. Check for continuity between HandsFreeLink

control unit 28P connector terminal No. 11 and
No. 25 and navigation unit connector B (24P)
terminal No. 21 and No. 9.

Substitute a known-good HandsFreeLink

control unit (see page 23-388), and recheck. If the
symptom/indication goes away, replace the
original HandsFreeLink control unit. If the
symptom/indication is still present, replace the
navigation unit (see page 23-355).

Open in the wire(s) between HandsFreeLink

control unit and the navigation unit. Replace the
affected shielded harness.

10. Turn the ignition switch to LOCK (0).

11. Disconnect navigation unit connector B (24P) and

the HandsFreeLink control unit 28P connector.

12. Check for continuity between body ground and

HandsFreeLink control unit 28P connector terminal
No. 3.

Repair short to body ground in the wire

between the HandsFreeLink control unit and the
navigation unit.

Go to step 13.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

08/08/21 14:18:42 61SNR030_230_0388

＊０５

＊０６

ＳＮＲ９ＡＮＧＪ１４２３３９０００００ＦＡＡＴ５５

−

−

−

−

YES

NO

YES

NO

The Bluetooth icon does not display
(the Bluetooth phone is linked)

23-386

23-386

HandsFreeLink System

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL MUTE (LT BLU)

NAVIGATION UNIT CONNECTOR B (24P)

HFL MUTE (LT BLU)

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL ICON (LT GRN)

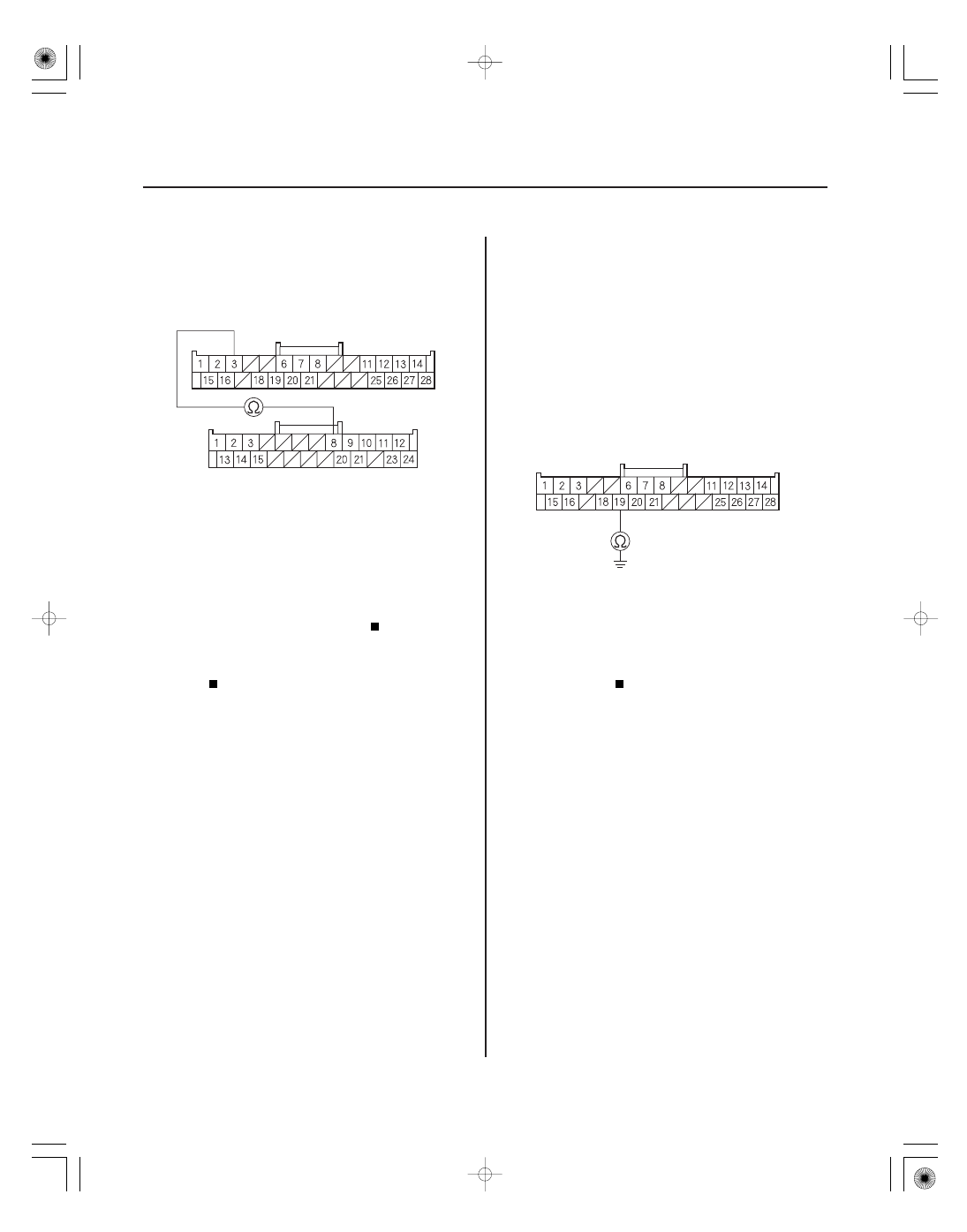

13. Check for continuity between HandsFreeLink

control unit 28P connector terminal No. 3 and
navigation unit connector B (24P) terminal No. 8.

Substitute a known-good HandsFreeLink

control unit (see page 23-388), and recheck. If the
symptom/indication goes away, replace the
original HandsFreeLink control unit. If the
symptom/indication is still present, replace the
navigation unit (see page 23-355).

Repair open in the wire between

HandsFreeLink control unit and the navigation
unit.

1. Turn the ignition switch to ON (II).

2. Disconnect navigation unit connector B (24P) and

the HandsFreeLink control unit 28P connector.

3. Check for continuity between body ground and

HandsFreeLink control unit 28P connector terminal
No. 19.

Repair short to body ground in the wire

between the HandsFreeLink control unit and the
navigation unit.

Go to step 4.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?

08/08/21 14:18:42 61SNR030_230_0389

＊０７

＊０１

ＳＮＲ９ＡＮＧＪ１４２３３９３０５６１ＦＥＡＴ００

−

−

YES

NO

HFL Switch

Position

Resistance

23-387

23-387

HFL Switch Test

HANDSFREELINK CONTROL UNIT 28P CONNECTOR

HFL ICON (LT GRN)

NAVIGATION UNIT CONNECTOR B (24P)

HFL ICON (LT GRN)

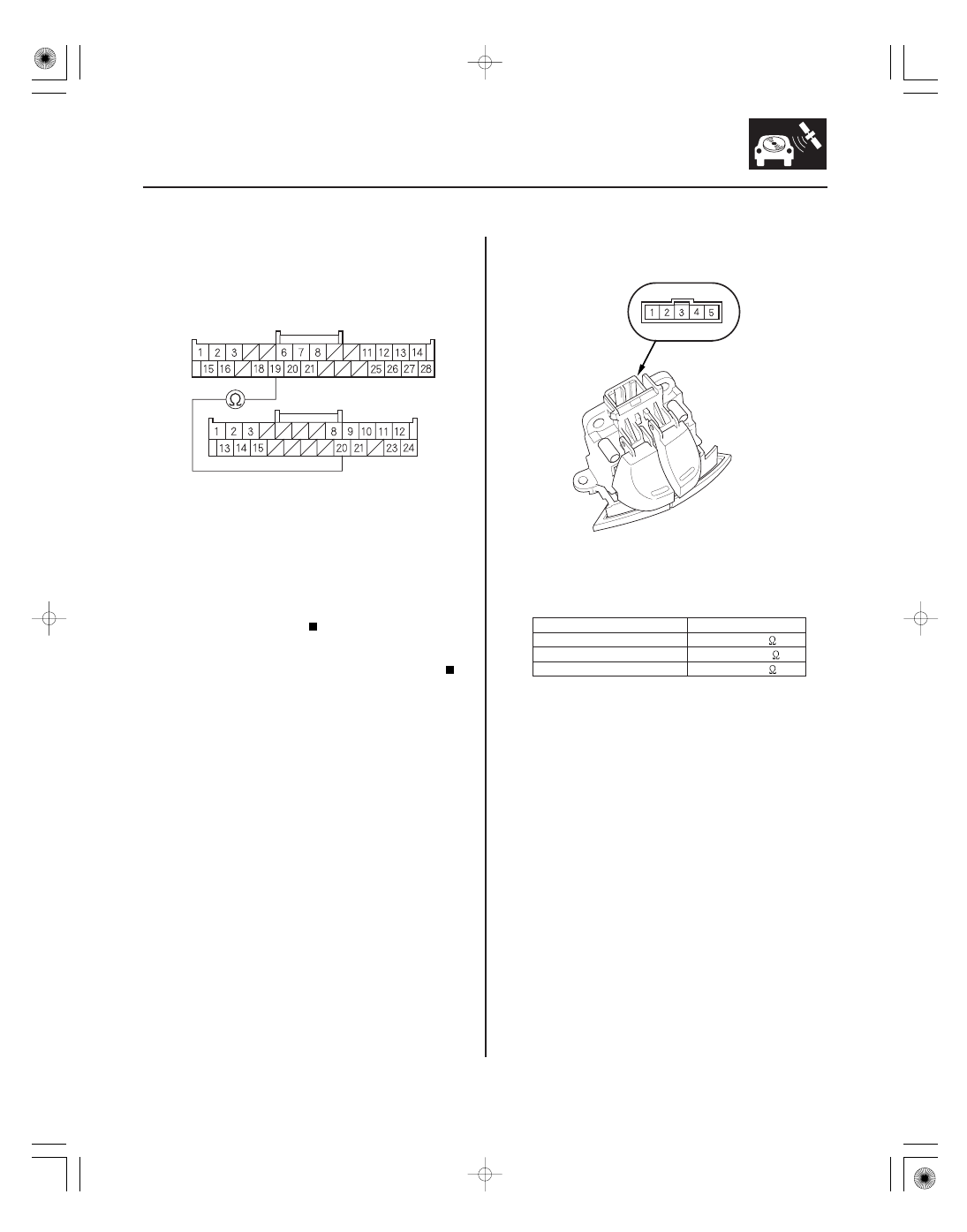

4. Check for continuity between HandsFreeLink

control unit 28P connector terminal No. 19 and
navigation unit connector B (24P) terminal No. 20.

Substitute a known-good HandsFreeLink

control unit (see page 23-388) and recheck. If the
symptom/indication goes away, replace the
original HandsFreeLink control unit. If the symptom
/indication is still present, replace the navigation
unit (see page 23-355).

Repair open in the wire between

HandsFreeLink control unit and navigation unit.

1. Remove the HFL-voice control switch (see page

23-357).

2. Measure resistance between the terminals No. 3

and No. 4 in each switch position according to the
table.

No button pressed

About 1 k

HFL Talk button pressed

About 185

HFL Back button pressed

About 45

3. If the resistance is not as specified, replace the HFL-

voice control switch.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

08/08/21 14:18:43 61SNR030_230_0390
