Position

Resistance

23-357

23-357

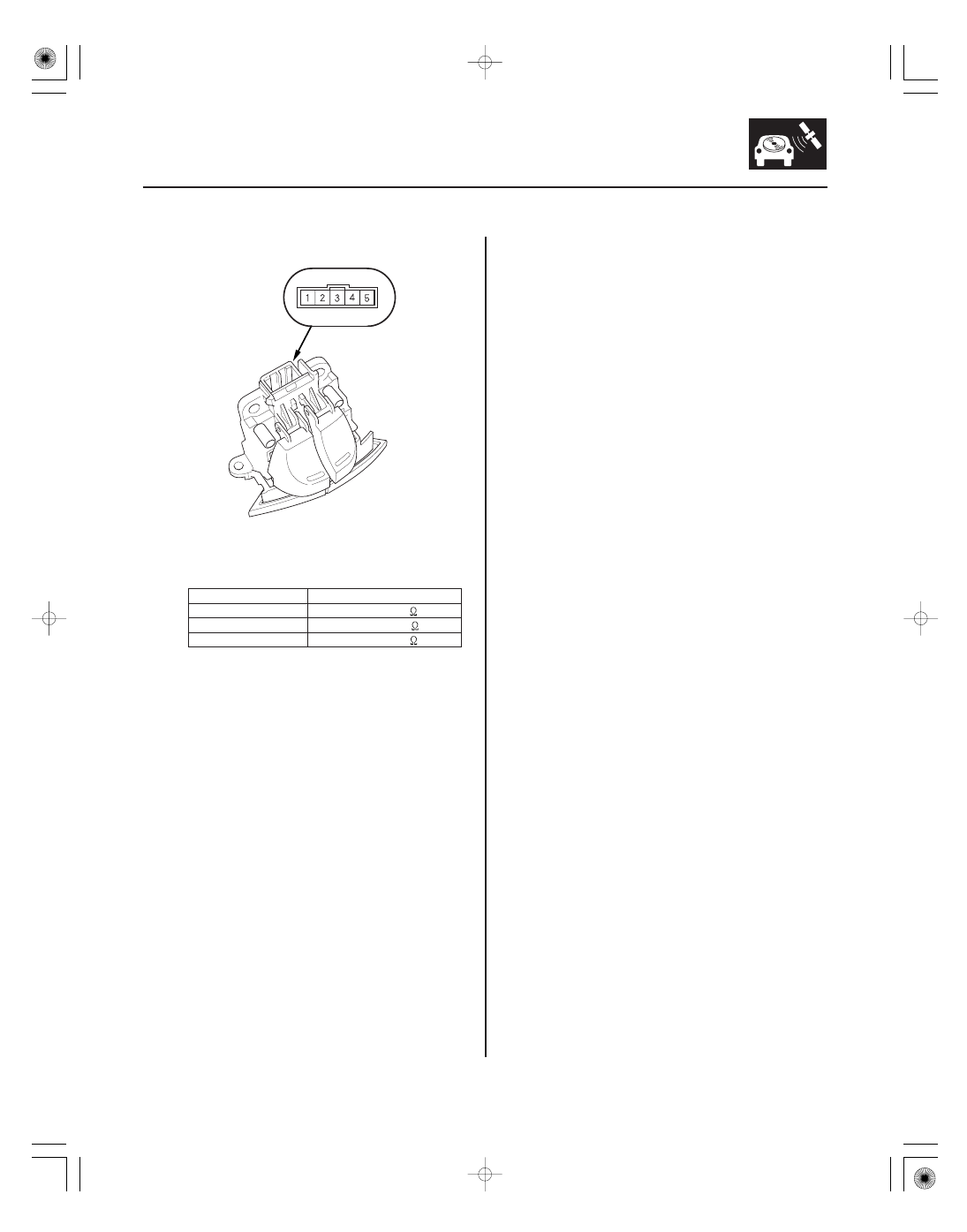

Voice Control Switch Test

Voice Control Switch Replacement

1. Remove the voice control switch (see page 23-357).

2. Measure the resistance between terminals No. 2

and No. 4 in each switch position according to the
table.

No button pressed

About 10 k

TALK

About 2.9 k

BACK

About 680

3. If the resistance is not as specified, replace the

voice control switch (see page 23-357).

SRS components are located in this area. Review the
SRS component location (see page 24-11).
Also review the precautions and procedures (see page
24-13) in the SRS section before doing repairs or
service.

1. Remove the steering wheel (see page 17-6).

2. Remove the voice control switch (see page 17-7).

3. Install the voice control switch in the reverse order

of removal.

08/08/21 14:17:54 61SNR030_230_0360

０１

０２

ＳＮＲ９ＡＮＧＪ３６１０００４０１５１ＫＤＡＴ００

＊０１

ＳＮＲ９ＡＮＧＪ３６１０００３０１５１ＫＤＡＴ０２

23-358

23-358

Navigation System

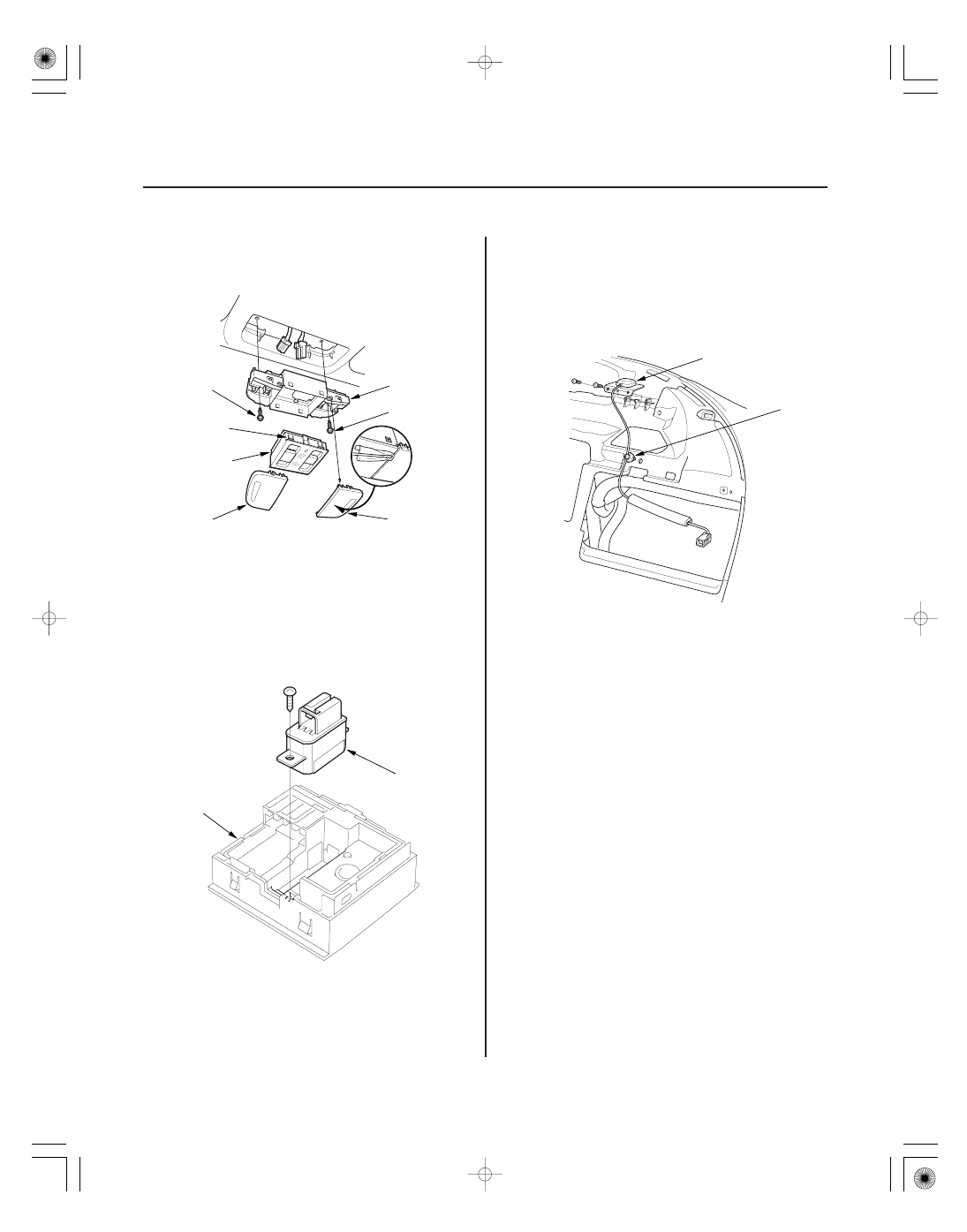

HFL-Navigation Microphone
Removal/Installation

GPS Antenna Removal/Installation

B

E

D

A

C

B

A

A

B

A

B

1. Remove the front individual map light lens (A).

2. Remove the bolts (B), then disconnect the

connectors, and remove the map lights housing (C).

3. Carefully pry off the moonroof switch (D) from the

map light housing while pressing in on the
retaining tabs (E).

4. From the moonroof switch (A), remove the screw

and microphone (B).

5. Install the microphone in the reverse order of

removal.

1. Remove the navigation unit (see page 23-355).

2. Remove the instrument panel visor (see page

20-98).

3. Remove the wire harness clip (A), screws, and GPS

antenna (B).

4. Install the antenna in the reverse order of removal.

08/08/21 14:18:35 61SNR030_230_0361

＊０１

ＳＮＲ９ＡＮＧＪ１４２３３９０００００ＤＡＡＴ００

23-359

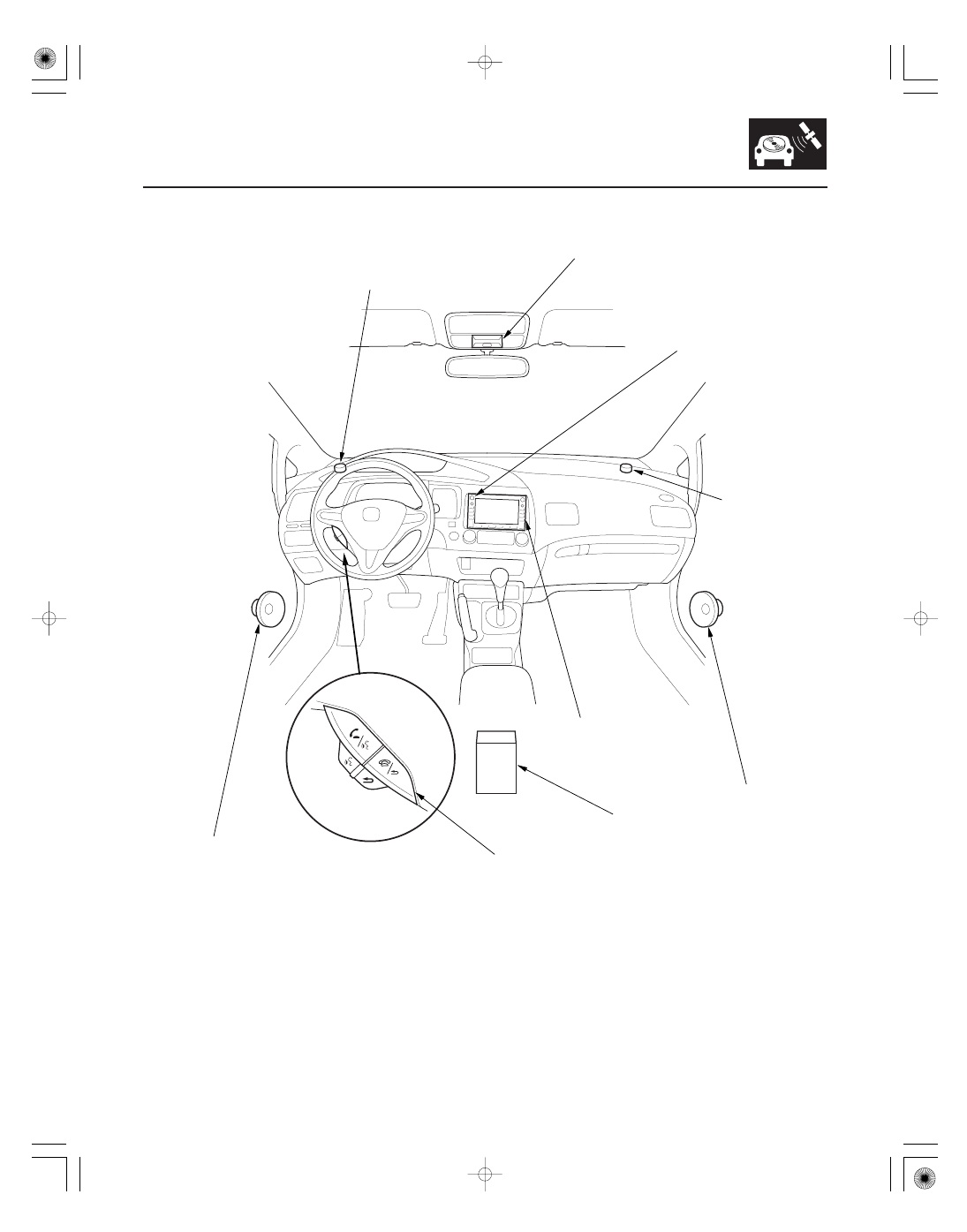

HandsFreeLink System

Component Location Index

HFL-NAVIGATION MICROPHONE
(Built into the roof console)

HANDSFREELINK
CONTROL UNIT

HFL VOLUME
(Using navigation
unit volume knob)

HFL SWITCH

LEFT FRONT
TWEETER

FRONT PASSENGER’S
DOOR SPEAKER

NAVIGATION UNIT

DRIVER’S DOOR
SPEAKER

RIGHT FRONT
TWEETER

Removal/Installation, page 23-358

Input Test/Replacement, page 23-388

Test, page 23-387

Removal/Installation, page 23-355

08/08/21 14:18:36 61SNR030_230_0362

＊０１

ＳＮＲ９ＡＮＧＪ１４２３３９３０５５１ＢＢＡＴ００

How to Check for DTCs with the HDS

23-360

HandsFreeLink System

General Troubleshooting Information

A

NOTE: Check the vehicle battery condition first.

1. Make sure the ignition switch is in LOCK (0).

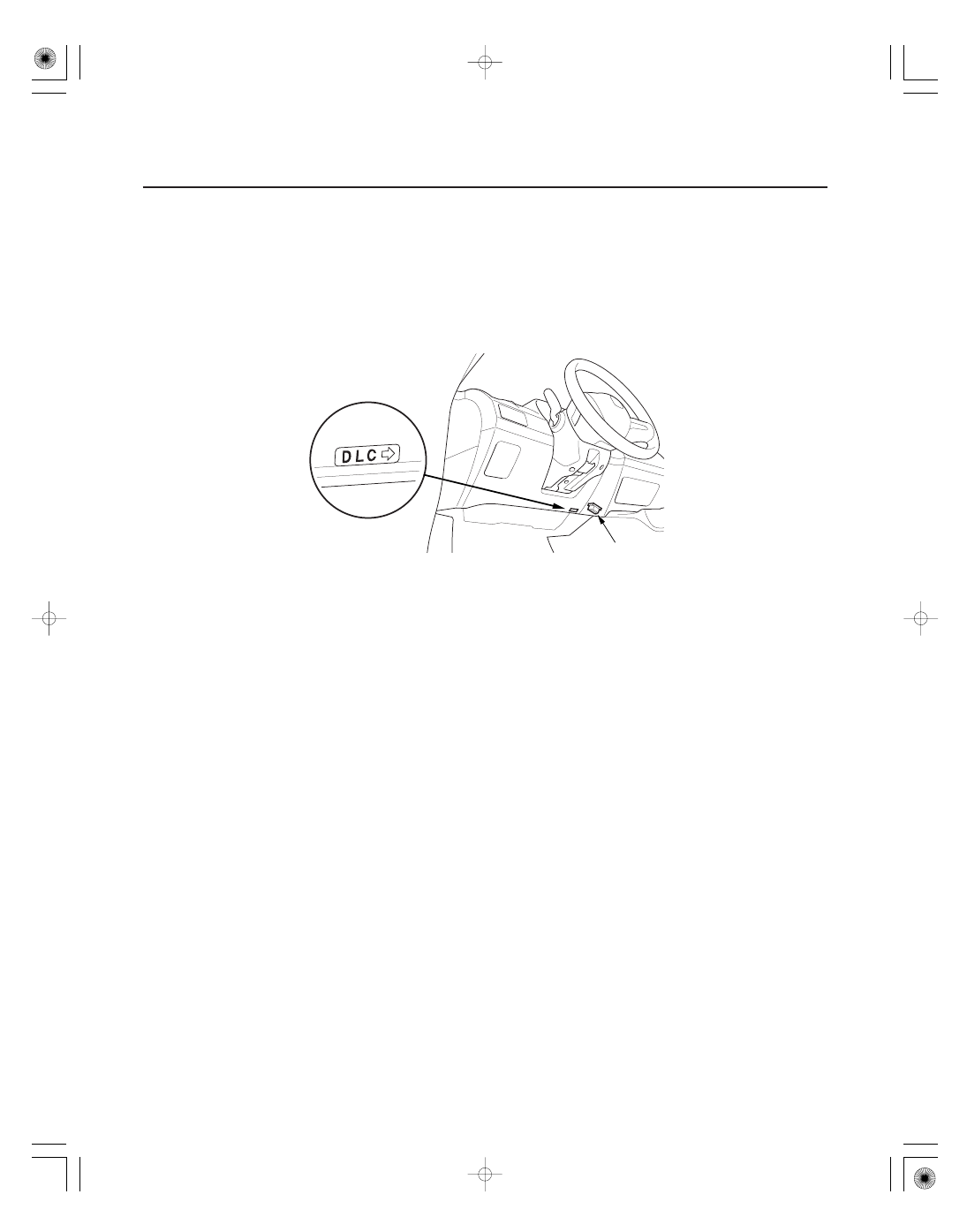

2. Connect the HDS to the data link connector (DLC) (A) located under the driver’s side of the dashboard.

3. Turn the ignition switch to ON (II).

4. Make sure the HDS communicates with the vehicle and the HandsFreeLink control unit. If it doesn’t, troubleshoot

the DLC circuit (see page 11-204).

5. Select HandsFreeLink in the BODY ELECTRICAL menu.

6. Select DTCs in the HandsFreeLink menu.

7. Check for DTCs. If any DTCs are indicated, write down the DTCs, then go to the indicated DTC troubleshooting. If

no DTCs are indicated, refer to symptom troubleshooting.

NOTE:

• After troubleshooting, clear the DTCs with the HDS.
• For specific operations, refer to the user’s manual that came with the HDS.
