Icon Color Information

Icon

Icon Color

GREEN

RED

YELLOW

WHITE

GRAY

23-299

Display

Result of
Connection
under the
Display
diagnosis menu
is OK.

Result of
Connection
under the
Display
diagnosis menu
is NG.

Executing (Not
completed)

Radio

Result of
Connection
under the Radio
diagnosis menu
is OK.

Result of
Connection
under the Radio
diagnosis menu
is NG.

Executing (Not
completed)

XM

Result of
Connection
under the XM
diagnosis menu
is OK.

Result of
Connection
under the XM
diagnosis menu
is NG.

Executing (Not
completed)

GPS Ant.

All result of
Antenna and
Receiver in NAVI
ECU is OK.

Any result of
Antenna and
Receiver in NAVI
ECU is OK.

Executing (Not
completed)

R-Camera

Result of
Connection
under the R-
Cammera
diagnosis menu
is OK. (optional)

Result of
Connection
under the R-
Cammera
diagnosis menu
is NG. (optional)

Result of the
Connection
under the R-
Cammera
diagnosis menu
is NG. (optional)

Executing (Not
completed)

A/C

Result of
Connection
under the Aircon
diagnosis menu
is OK.

Result of
Connection
under the Aircon
diagnosis menu
is NG.

Executing (Not
completed)

HFL

Result of
Connection
under the HFL
diagnosis menu
is OK.

Result of
Connection
under the HFL
diagnosis menu
is NG.

Executing (Not
completed)

: DTC 2703 can be stored when the ignition switch is in ACCESSORY (I). With the ignition switch in

ACCESSORY (I), the climate control unit is turned off and the navigation unit loses communication and
stores DTCs. It is possible that the system is normal with DTC 2703 stored. Check the system links with the
engine running, and if it shows normal, the system is OK at this time.

08/08/21 14:16:38 61SNR030_230_0302

―――

―――

―――

―――

―――

―――

―――

―――

―――

―――

―――

―――

―――

―――

Icon

Icon Color

GREEN

RED

YELLOW

WHITE

GRAY

23-300

Navigation System

Mic

The microphone
detects the
sound ‘‘Pi-Pi-
Pon’’ at the
system link
menu.

The microphone
could not detects
the sound ‘‘Pi-Pi-
Pon’’ at the
system link
menu.

Executing (Not
completed)

ECU Info.

Both V-RAM or
D-RAM is OK,
and all Program
Flash, Serial No.,
Model is
available, and
the DVD lid is
closed.

Either the
V-RAM or D-
RAM is NG, or
any of the
Program Flash,
Serial No.,
Model is
unavailable.

DVD lid is
opened

Executing (Not
completed)

Hard Key

All buttons are
pressed and are
detected under
Hard key menu.

All buttons are
not pressed or
pressed but not
detected under
Hard key menu,
or exit from Hard
key menu
without the
button not
detected.

Until changing to
Hard key menu.

Error History

Hard Error or
Soft Error is
detected under
Error History
menu.

Executing (Not
completed)

Hard Error or
Soft Error is not
detected under
Error History
menu.

DVD

DVD mechanism
is normal and
the proper DVD
is installed.

Improper DVD is
installed, or DVD
is not installed,
or can not
identify software
version from the
DVD or internal
mechanism
failure.

Executing (Not
completed)

Yaw Sensor

Result of the
Yaw Sensor
diagnosis menu
is OK.

Result of the
Yaw Sensor
diagnosis menu
is NG.

Result of the
Zero Point
Output under the
Yaw Sensor
diagnosis menu
is NO CHECK.

Executing (Not
completed)

Car Status

Check these
systems
manually.

08/08/21 14:16:39 61SNR030_230_0303

−

＊０３

＊０５

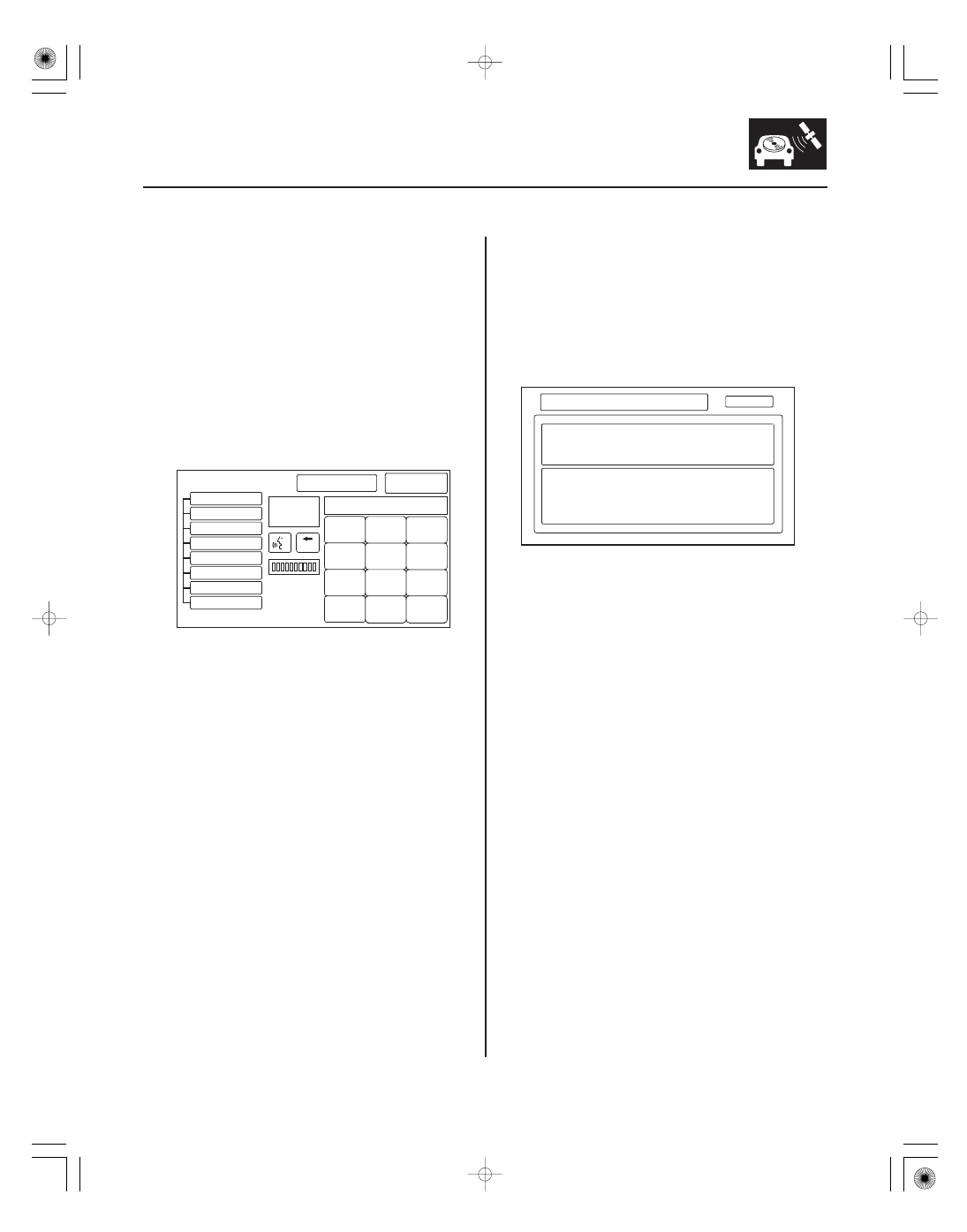

Factory diagnostic screen In Line Diag

Detailed Information & Settings

23-301

In Line Diag

1

2

3

4

5

6

7

8

9

0

Return

Navi ECU

Display

XXXXCorrect PIN

GPS Antenna

RR Camera

Radio

XM

HFL

A/C

Exit Diag

Start Diag

BACK

Delete

Done

KA

Select Diagnosis Items

Self- Diagnosis Mode

Detail Information & Setting

(Navi will check internal function. connections, etc.

Perform this test with vehicle stopped and engine running.)

(Individual Diagnostic screens to confirm

a specific diagnostic screen.)

NOTE: If the vehicle left the factory in the factory
diagnostic mode, or if the navigation unit is replaced
you will see this screen every time you turn on the
ignition.

When a navigation unit is powered up for the first time
at the factory or after replacement with a new or
remanufactured navigation unit, the factory diagnosis
screen (In Line Diag) appears. Normally the factory
does the steps necessary to verify proper operation and
terminate the factory diagnostic.
Until the proper confirmation sequence is done, the
screen appears every time the vehicle is started.

Follow the steps below to prevent the screen from
showing up in the future:

• Press and hold the buttons (MENU, MAP/GUIDE, and

CANCEL) for about 3 seconds. The Select Diagnosis
items screen appears.

• Press and hold the MAP/GUIDE button for

5

10 seconds. A screen with a Complete button,

appears.

• Press complete, then Return, and then shut the key

off for 5 seconds. Do not disconnect the battery
during this period as the unit is saving the setting to
the SRAM memory. The In Line Diag should not
appear again.

• Restart the vehicle, and confirm normal operation by

completing the TQI of the Navigation System Service
Bulletin.

These section allows you to run a specific diagnostic
and allows additional setting choices for some screens
that are not shown when selecting an icon from the
System Links screen.

When you select the menu item Detail Information &
Setting menu, the main diagnosis menu is displayed.

08/08/21 14:16:39 61SNR030_230_0304

＊０４

＊０６

＊０７

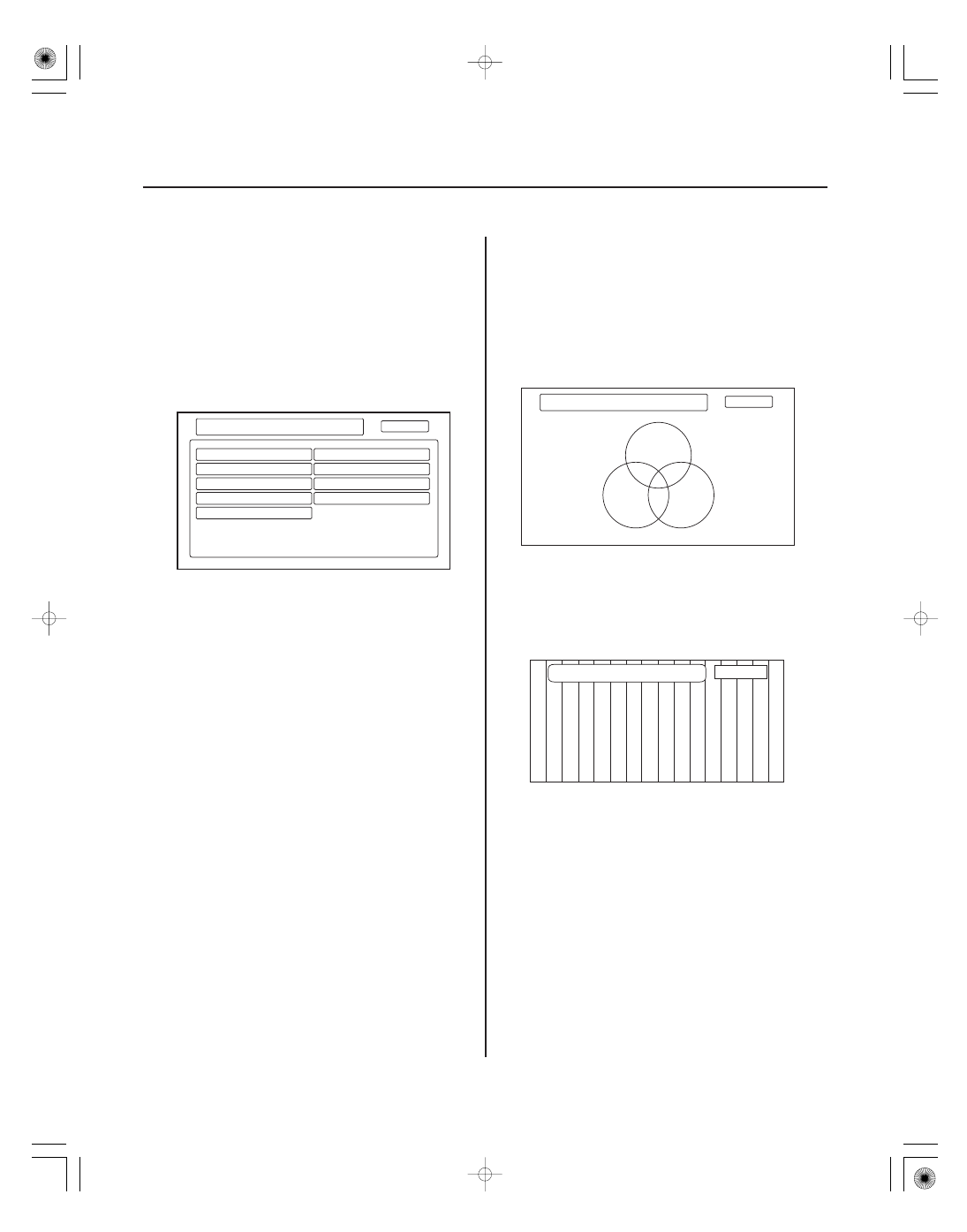

Monitor Check

RGB Color

Gray Tone

23-302

Navigation System

Return

Touch Panel Calibration

Return

Monitor Check

RGB Color

Gray Tone

Color Pattern

White Raster

Monitor Adjustment

Black Raster

Touch Panel Check1

Touch Panel Check2

RGB

Red

Green

Blue

Gray Tone

Return

Overview of navigation display

The illumination input from the gauge brightness
control provides back lighting for the buttons
surrounding the screen.

These screens allow you to troubleshoot the navigation
display. Select the item you want to troubleshoot, and
follow the diagnostic instructions.

This screen verifies that the display unit is receiving the
video (R, G, B and Composite sync) signals properly.
The three primary colors should all appear without
distortion. The combination of all three should produce
a central white section. If the picture has lines in it, or
scrolls horizontally or vertically, and any of the colors
are missing, troubleshoot for a composite sync and
color signal problem (see page 23-339).

This screen diagnoses problems with contrast. You
should be able to see the changes from bar to bar
across the scale. It is normal for the two bars on either
side to appear the same. If you can’t see changes from
bar to bar, replace the navigation unit.
