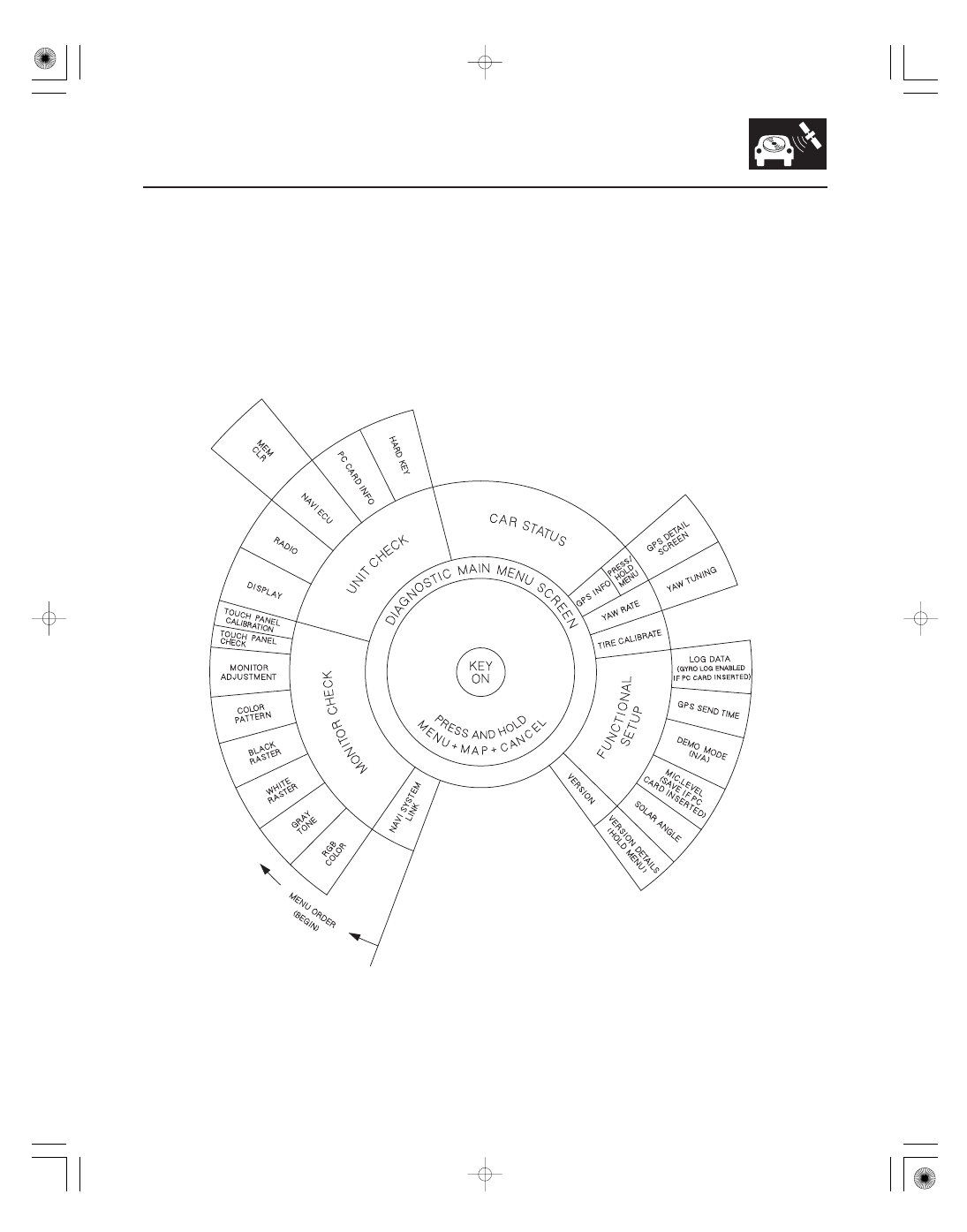

Diagnostic System Diagram

23-111

This diagram below shows and over view of the navigation diagnostic features starting at the center and working
outward in layers. The diagram starts with Key on. From any of the navigation Map or Menu screens, press and
simultaneously hold the keys Menu, MAP/GUIDE, and Cancel.

Finally, the diagram shows the available diagnostic menu choices, starting at the bottom left, and moving clockwise.
In most cases, do not clear or change settings in any diagnostic screen unless instructed to do so in the explanation, or
by the factory. If the factory asks you to insert a PCMCIA memory card into the PC card Slot, then the features specified
on the diagram with PC card are available.

08/08/21 14:06:29 61SNR030_230_0114

＊０８

＊０９

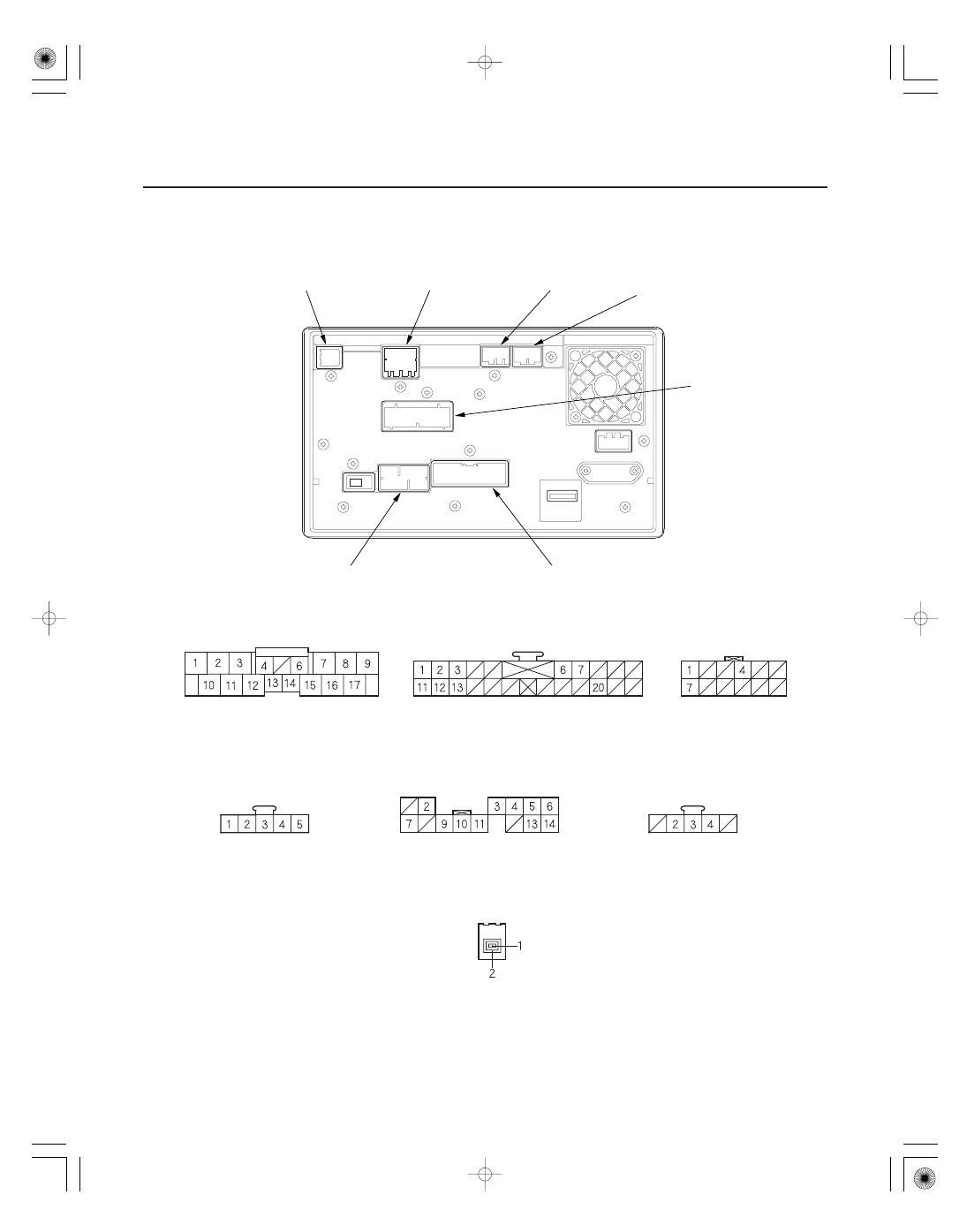

Navigation System Connector Location

23-112

Navigation System

NAVIGATION UNIT
CONNECTOR B (22P)

NAVIGATION UNIT
CONNECTOR H (2P)

NAVIGATION UNIT
CONNECTOR A (17P)

NAVIGATION UNIT
CONNECTOR E (14P)

NAVIGATION UNIT
CONNECTOR D (5P)

NAVIGATION UNIT
CONNECTOR F (5P)

NAVIGATION UNIT
CONNECTOR C (12P)

NAVIGATION UNIT
CONNECTOR B (22P)

NAVIGATION UNIT
CONNECTOR A (17P)

NAVIGATION UNIT
CONNECTOR C (12P)

NAVIGATION UNIT
CONNECTOR E (14P)

NAVIGATION UNIT
CONNECTOR D (5P)

NAVIGATION UNIT
CONNECTOR F (5P)

NAVIGATION UNIT
CONNECTOR H (2P)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Terminal side of female terminals

08/08/21 14:06:30 61SNR030_230_0115

−

＋

−

＋

＋

＊１０

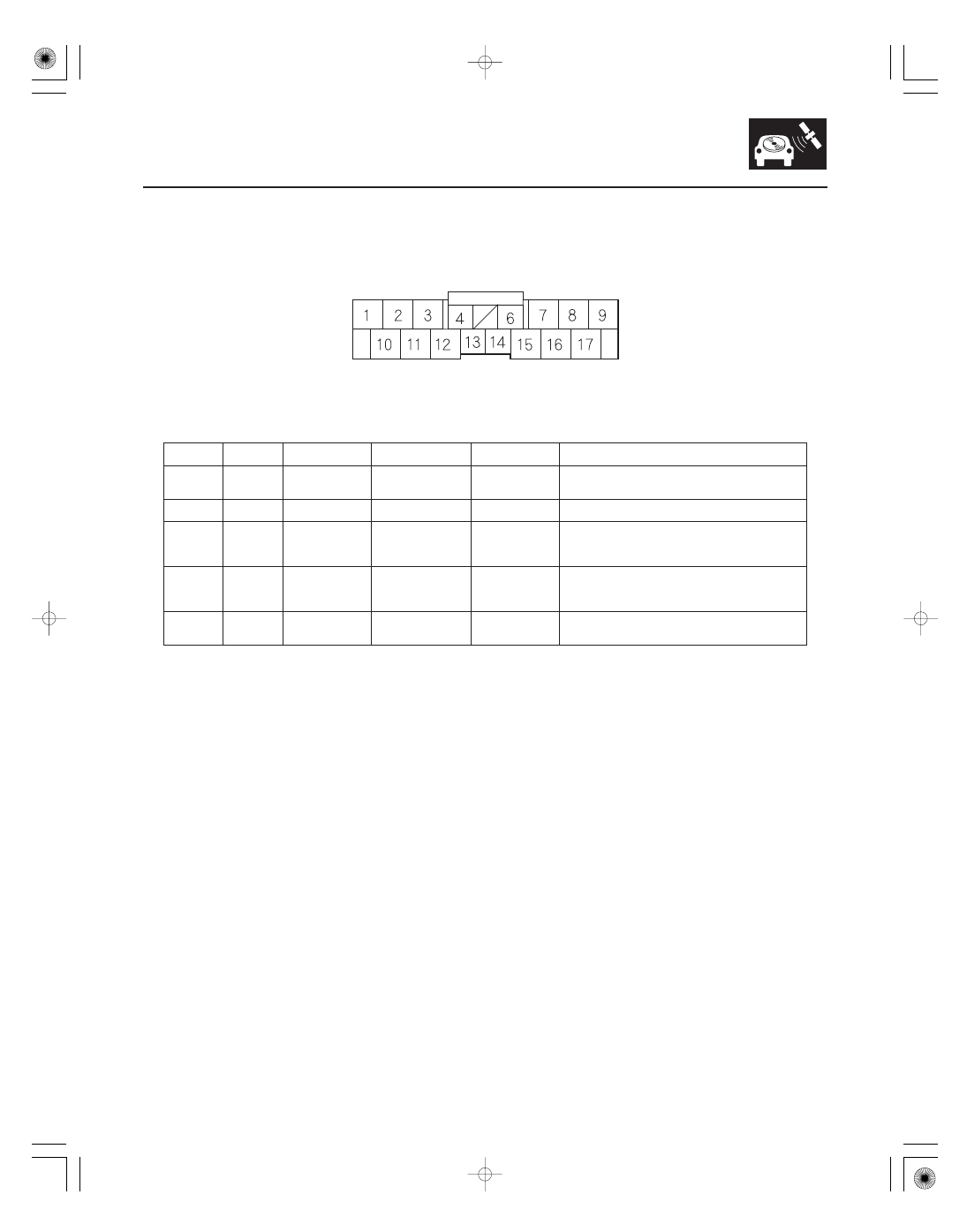

Navigation Unit Inputs and Outputs for Connector A (17P)

Navigation Unit Connector A (17P)

Terminal

Number

Wire Color

Terminal Name

Description

Voltage (about)

Symptom

23-113

1

RED

ILL (

)

Ground for
illumination light

With full dash
lights brightness,
0 V

If open: When brightness = Auto, night mode for the
display is inoperative when lights on.
If short to ground: No change to display.

9

BLK

RADIO GND
(Ground)

Ground for display
unit

0 V

If open: No change to display.
If short to ground: No change to display.

10

GRY

ILL (

)

(Illumination
positive)

Parking light on
signal from dash
and console lights

Light on =
battery voltage,
Lights off = 0 V

If open: When brightness = Auto, night mode for the
display is inoperative when lights on.
If short to ground: Blows fuse No. 14 (7.5 A) in
under-dash fuse/relay box.

13

BLU

VSP
(Vehicle speed
pulse)

Vehicle speed
pulse signal from
ECM/PCM

Pulses 0

5 V:

Average 2.5 V,
when moving

If open: No vehicle speed pulses.
Diagnostic screen Car Status, VSP Navi = 0.
If short to ground: No vehicle speed pulses.
Diagnostic screen Car Status, VSP Navi = 0.

17

WHT

B

(

B power

source)

Continuous power
source

Battery voltage

If open: Screen completely off (no backlight visible).
If short to ground: Blows fuse No. 23 (10 A) in the
under-hood fuse/relay box.

Wire side of female terminals

08/08/21 14:06:30 61SNR030_230_0116

＋

−

＊１１

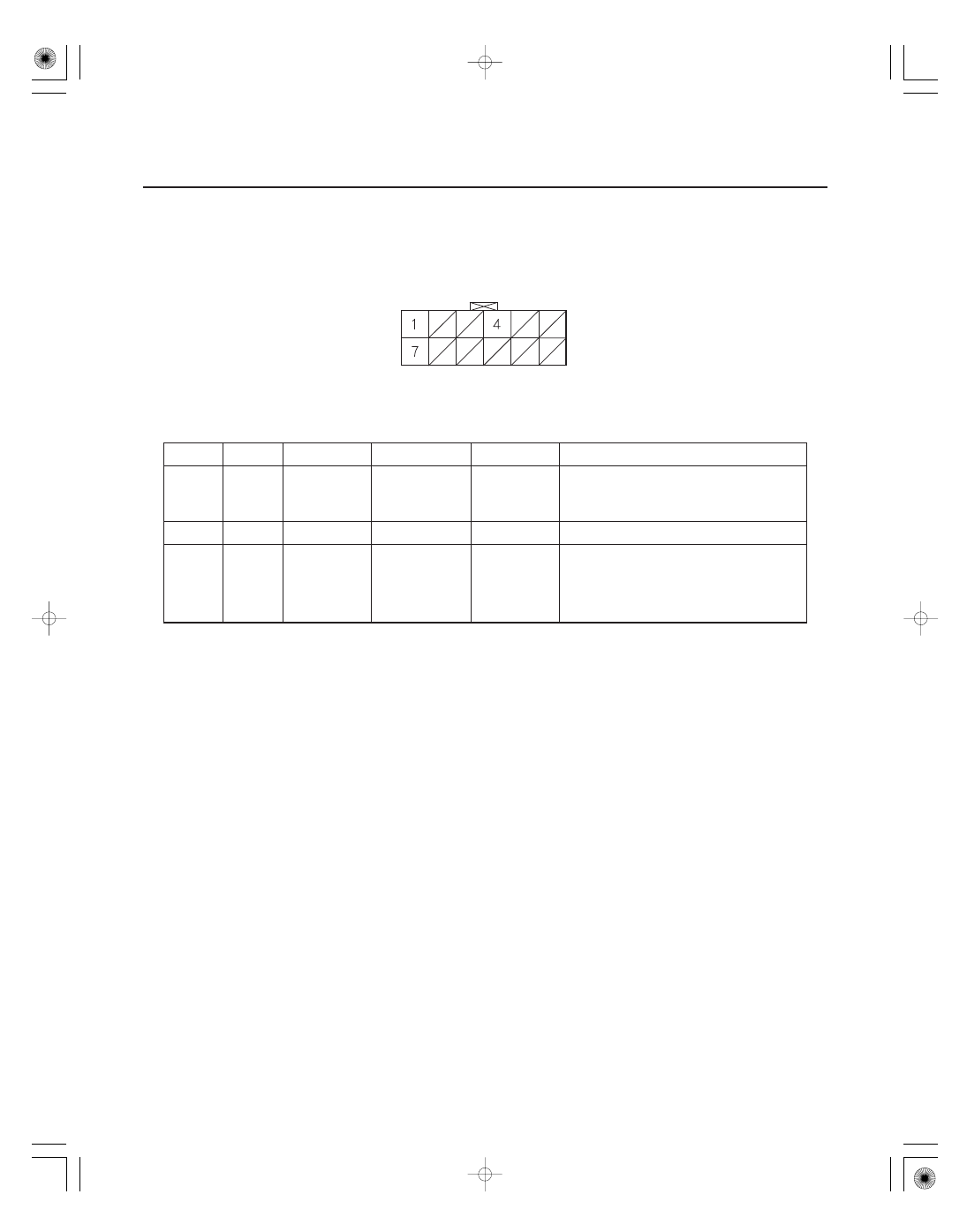

Navigation Unit Inputs and Outputs for Connector C (12P)

Navigation Unit Connector C (12P)

Terminal

Number

Wire Color

Terminal Name

Description

Voltage (about)

Symptom

23-114

Navigation System

1

WHT

B BACK UP

Continuous power
source

Battery voltage

If open: Display picture goes out (display back light
still on). NOTE: System will reboot to enter code
screen.
If short to ground: Blows fuse No. 23 (10 A) in the
under-dash fuse/relay box.

4

BLK

GND

Ground for
navigation unit

0 V

If open: No effect on system.
If short to ground: No effect on system.

7

BRN

BACK LT

Reverse signal of
select laver from
Multiplex
integrated Control
unit (A/T) or
backup light switch
(M/T)

In reverse,
battery voltage:
Otherwise 0 V

If open: Navigation never sees the reverse signal
and back-up camera does not come on when in
reverse. Diagnostic screen Car Status, Back = 0.
If short to ground: Blows fuse No. 10 (7.5 A) in the
under-dash fuse/relay box.

Wire side of female terminals
