Defogger Test

22-307

22-307

Power Mirror Switch Test/
Replacement

Power Mirror Actuator Test

A

Terminal

Position

UP

2

6

13

5

DOWN

LEFT

RIGHT

UP

DOWN

LEFT

RIGHT

L

R

12

11

10

A

B

Position

Terminal

8

7

6

TILT UP

TILT DOWN

SWING LEFT

SWING RIGHT

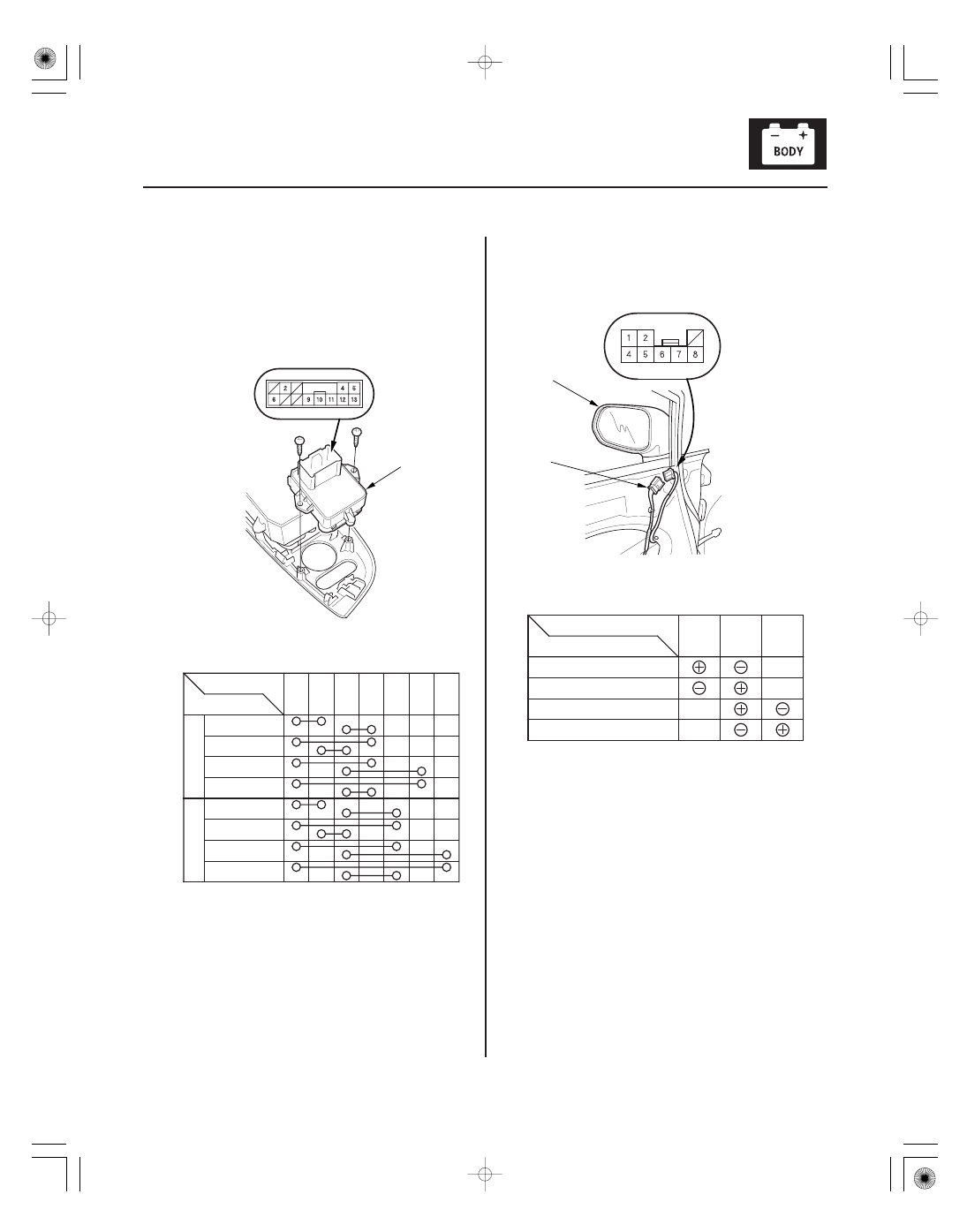

1. Remove the driver’s door grip cover (see page

20-7).

2. Disconnect the 13P connector from the power

mirror switch (A), then remove the two screws and
power mirror switch.

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, remove the

screws and replace the switch.

5. Install the power mirror switch in the reverse order

of removal.

1. Remove the door panel (see page 20-7).

2. Disconnect the 8P connector (A) from the power

mirror actuator (B).

3. Check actuator operation by connecting power and

ground according to the table.

4. If the mirror fails to work properly, replace the

mirror actuator.

5. Check for continuity between terminals No. 1 and

No. 2 of the 8P connector. These should be
continuity.

6. If the continuity is not as specified, check for:

• An open in the wire.
• A faulty mirror holder.

Wire side of
female terminals

08/08/21 14:36:52 61SNR030_220_0309

０１

０３

０８

＊０１

ＳＮＲ９Ａ００Ｊ３４３０００４４０３１ＫＢＡＴ００

22-308

Power Mirrors

Power Mirror Actuator Replacement

A

A

A

C

B

A
4.9 N·m
(0.5 kgf·m, 3.6 lbf·ft)

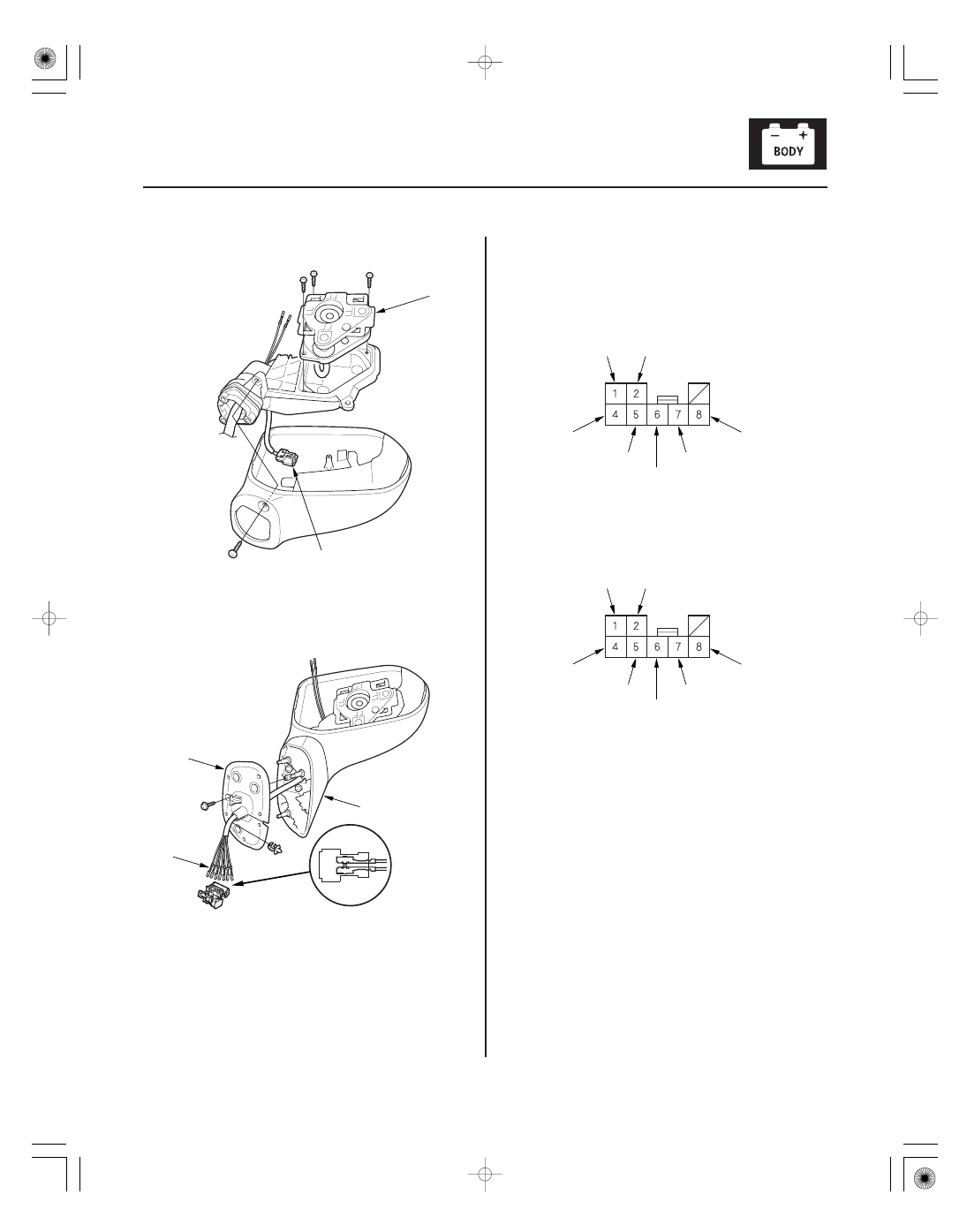

1. Remove the mirror holder (see page 20-34).

2. Remove the power mirror (see page 20-33).

3. Disconnect the 8P connector from the mirror.

4. Record the terminal locations and wire colors.

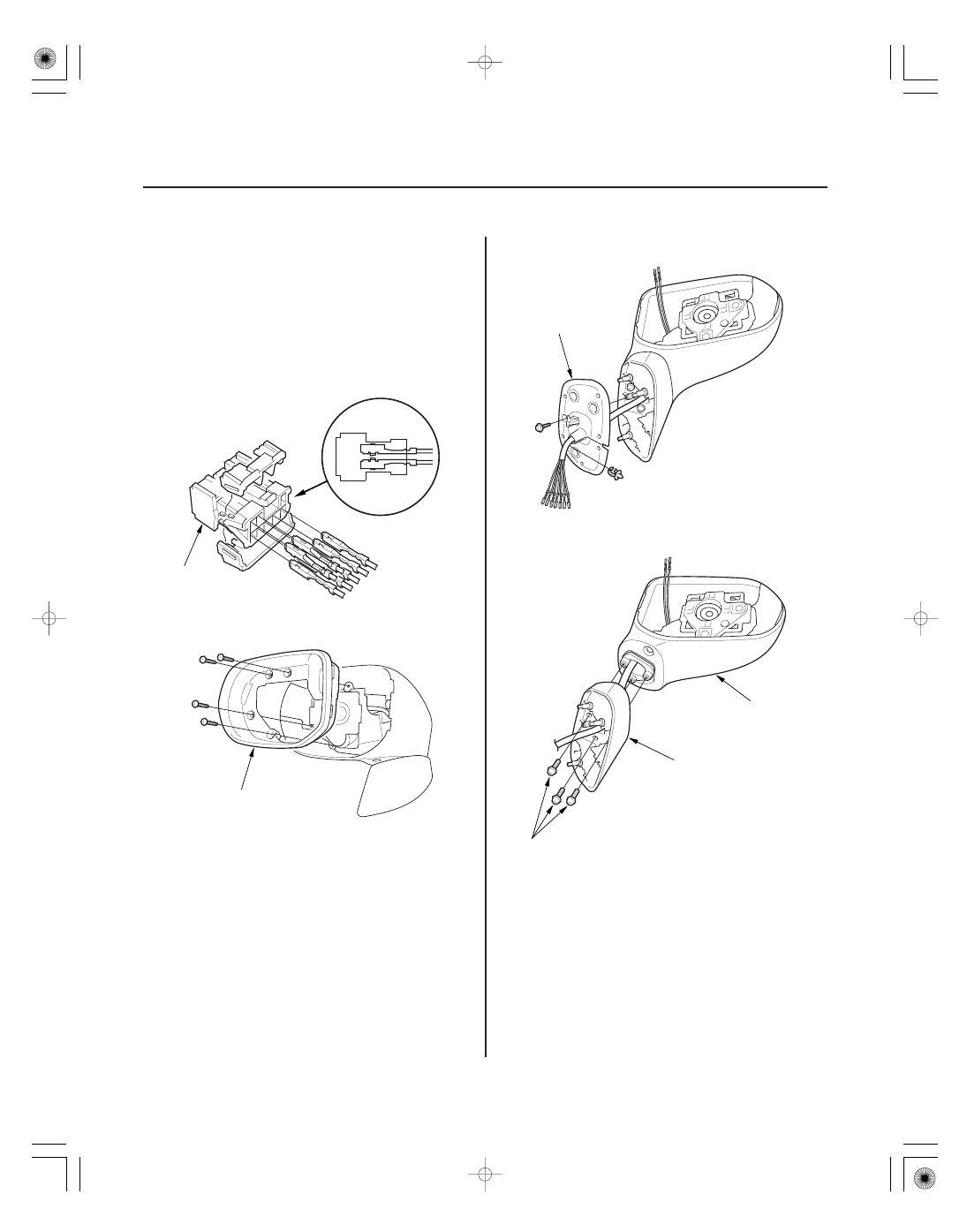

5. Disassemble the power mirror 8P connector (A),

and remove all terminals from it.

6. Remove the screws and the mirror visor (A).

7. Remove the screw from the gasket (A).

8. Remove the three screws (A), and separate the

mirror housing (B) from the bracket (C).

08/08/21 14:36:53 61SNR030_220_0310

０４

０５

０６

０７

Left:

Right:

22-309

A

B

A

B

C

BLU/RED

BLK/WHT

YEL/RED

PUR

YEL/BLK

YEL/WHT

PNK

BLU/RED

BLK/WHT

BLU/GRN

PUR

BLU/BLK

YEL/WHT

PNK

9. Remove the four screws, and the actuator (A).

10. Disconnect the 2P connector (B) from the side turn

signal light.

11. Route the wire harness (A) of the new actuator

through the hole in the bracket (B) and gasket (C).

12. Install the power mirror actuator, bracket, harness

clip, and gasket in the reverse order of removal.

13. Insert the new actuator terminals into the

connector in the original arrangement.

14. Apply tape to seal the intersection of the wire

harness and the gasket.

15. Reassemble in the reverse order of disassembly.

Be careful not to break the mirror when reinstalling
it to the actuator.

16. Reinstall the mirror assembly on the door.

17. Operate the power mirror to ensure smooth

operation.

08/08/21 14:36:53 61SNR030_220_0311

＊０１

ＳＮＲ９Ａ００Ｇ２４１６６１０００００ＤＡＡＴ００

22-310

Rear Window Defogger

Component Location Index

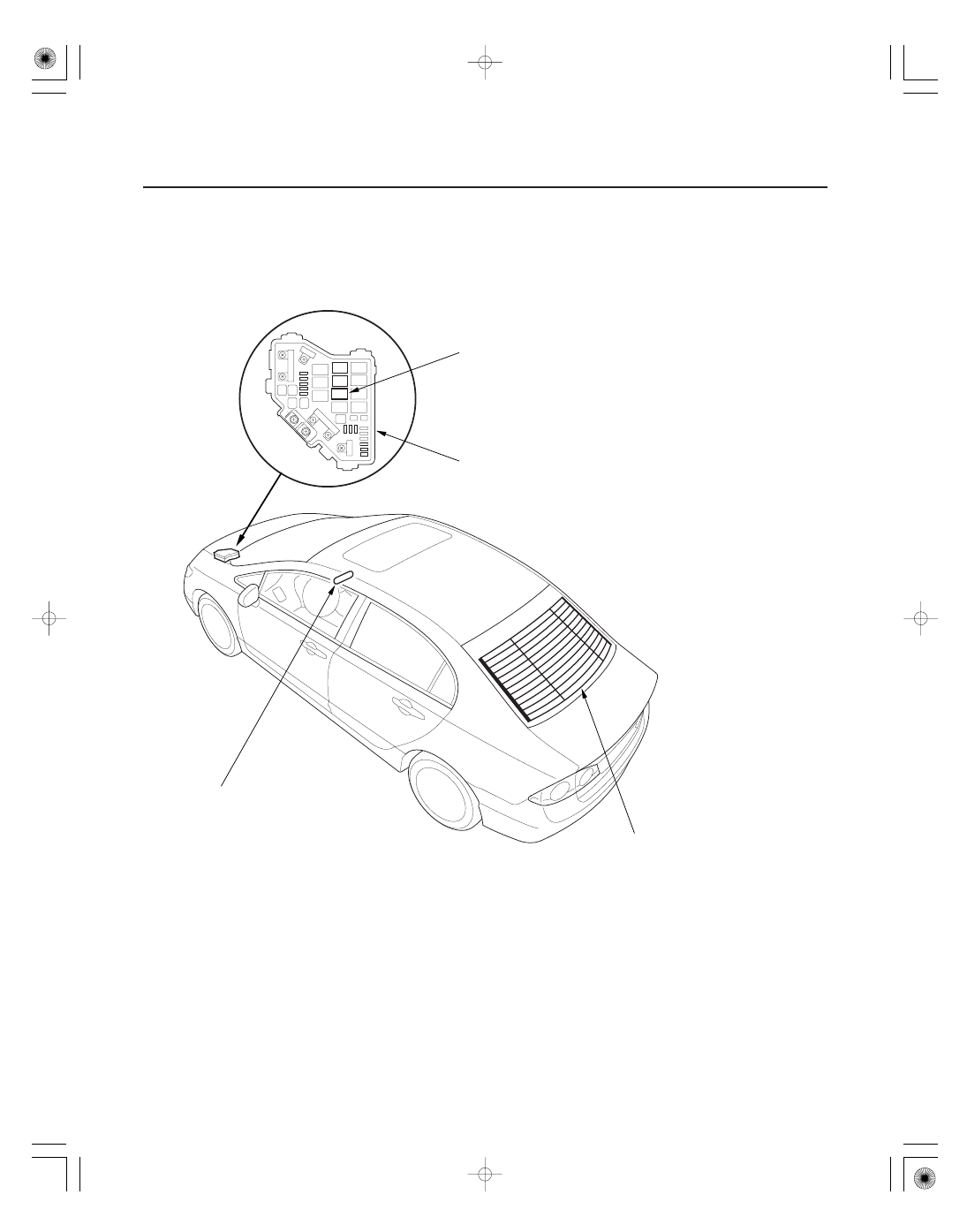

REAR WINDOW DEFOGGER RELAY

UNDER-HOOD FUSE/RELAY BOX

REAR WINDOW DEFOGGER

CLIMATE CONTROL UNIT
(Has built-in rear window defogger switch/
mirror defogger switch)

Test, page 22-70

Function Test, page 22-312
Defogger Wire Repair, page 22-313

Replacement, page 21-75
