Turn Signal/Hazard Warning Lights

Circuit Diagram

4

5

5

4

G701

BLU

3

2

E40

BLK

E39

2

3

BRN

G701

BLK

T34

G602

BLK

SG

E6

G501

BLK

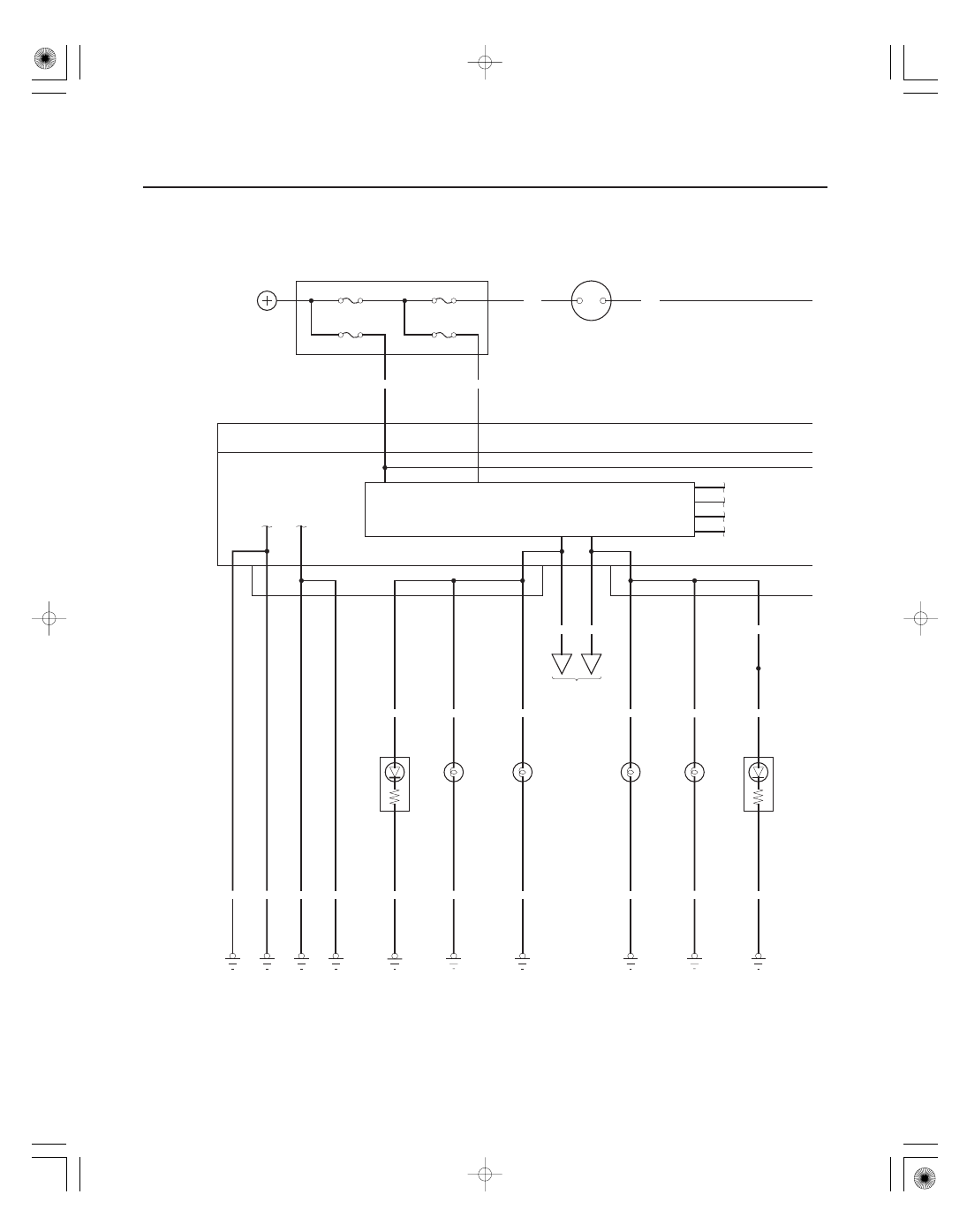

TURN SIGNAL/HAZARD WARNING LIGHTS CIRCUIT

G2

G6

BLK

BLK

BLK

BLK

BLK

WHT

IG1 HOT in ON (II) and START (III)

P1

P6

M2

G502

F1

G201

2

1

BRN

GRN

BLU

G1

G301

BLU

1

2

MICU

UNDER-DASH FUSE/RELAY BOX

IG1

BAT

IGNITION SWITCH

BLU

No. 10 (10 A)

E33

F20

PG

G601

B BACK UP

ORN

M1

YEL

BLK

G401

BLU

No. 23 (10 A)

BATTERY

No. 1 (BAT) (100 A)

UNDER-HOOD FUSE/RELAY BOX

No. 2 (IG) (50 A)

G503

TURN SIGNAL
INDICATOR

LEFT
SIDE
TURN
SIGNAL
LIGHT
(LED)

RIGHT
SIDE
TURN
SIGNAL
LIGHT
(LED)

RIGHT
FRONT
TURN
SIGNAL
LIGHT
(24 CP)

LEFT
FRONT
TURN
SIGNAL
LIGHT
(24 CP)

RIGHT
REAR
TURN
SIGNAL
LIGHT
(21 W)

LEFT
REAR
TURN
SIGNAL
LIGHT
(21 W)

H1

D4

D3

BRN

GRN

08/08/21 14:27:43 61SNR030_220_0186

＊９０

22-185

D2

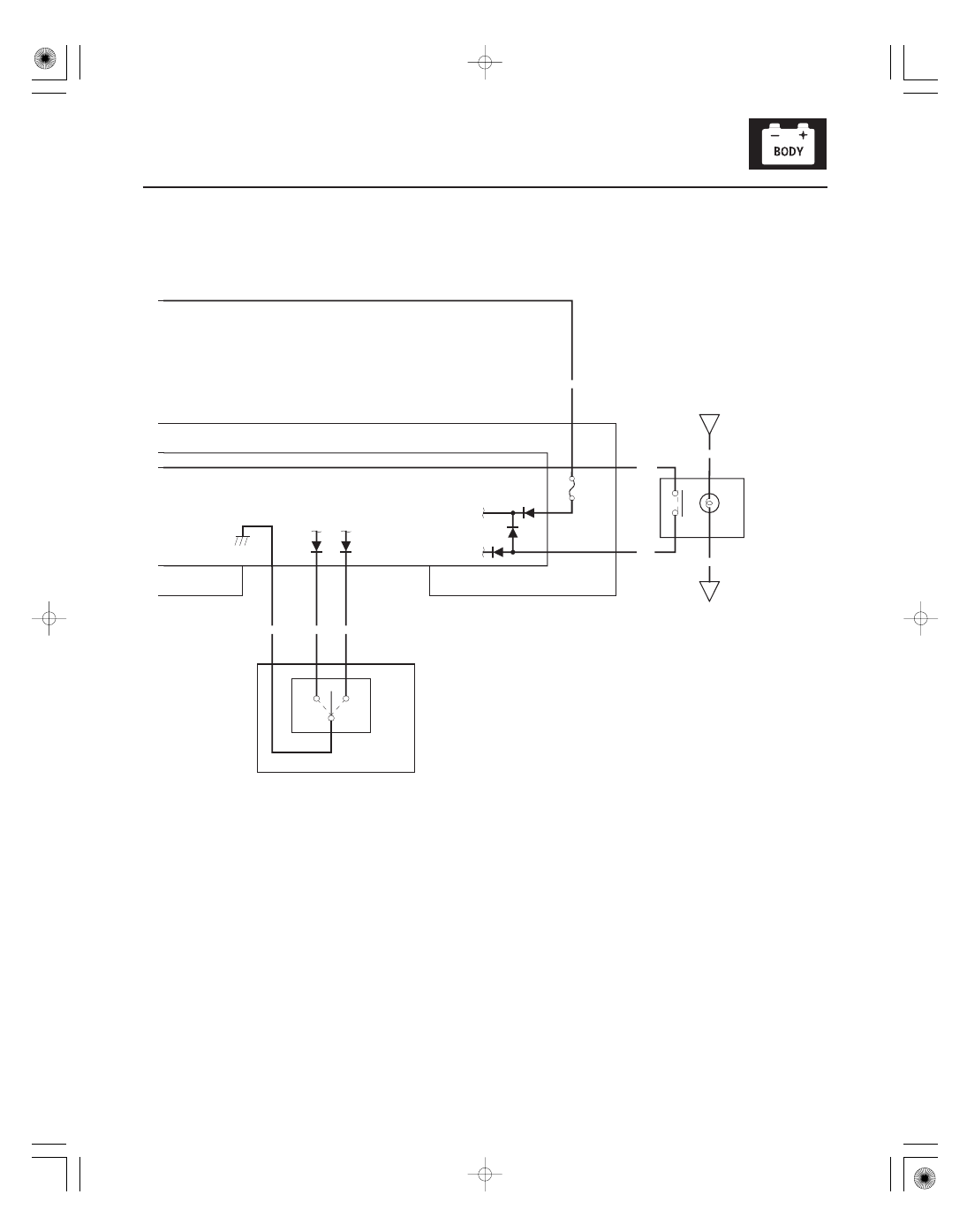

COMBINATION LIGHT SWITCH

5

2

4

1

12

2

1

BLK

S5

BRN

S18

S19

LT GRN

LEFT

RIGHT

MICU

UNDER-DASH FUSE/RELAY BOX

BLU

Q11

RED

GRY

WHT

GRN

R1

DASH LIGHTS
BRIGHTNESS
CONTROLLER

TURN
SIGNAL
SWITCH

HAZARD
WARNING
SWITCH

No. 10
(7.5 A)

LIGHT
(0.56 W)

No. 14 (7.5 A) FUSE
(UNDER-DASH
FUSE/RELAY BOX)

08/08/21 14:27:43 61SNR030_220_0187

ＳＮＲ９Ａ０ＧＫ７６３０００Ｙ１２８０ＦＡＡＴ００

−

−

−

−

−

−

DTC B1280:

YES

NO

When the turn signal switch is in left position

When the turn signal switch is in right position

YES

NO

When the turn signal switch is in left position

When the turn signal switch is in right position

YES

NO

22-186

Exterior Lights

DTC Troubleshooting

Turn Signal Switch Circuit

Malfunction

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-93).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch to LOCK (0) and then back

to ON (II).

3. Operate the turn signal switch in left and right

positions, and wait for 6 seconds or more.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for loose or poor connections.

5. Select LIGHTING from the BODY ELECTRICAL

system select menu, then enter DATA LIST.

6. Check each turn signal switch position value with

the DATA LIST menu.

Data List

Value

Turn Signal Switch (LEFT)

ON

Turn Signal Switch (RIGHT)

OFF

Data List

Value

Turn Signal Switch (LEFT)

OFF

Turn Signal Switch (RIGHT)

ON

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

Go to step 7.

7. Disconnect the combination light switch 12P

connector.

8. Check each turn signal switch position value with

the DATA LIST menu.

Data List

Value

Turn Signal Switch (LEFT)

ON

Turn Signal Switch (RIGHT)

OFF

Data List

Value

Turn Signal Switch (LEFT)

OFF

Turn Signal Switch (RIGHT)

ON

Replace the combination light switch

(see page 22-166).

Go to step 9.

9. Turn the ignition switch to LOCK (0).

10. Disconnect under-dash fuse/relay box connector S

(20P).

Is DT C B1280 indicated?

Ar e all data list values cor r ect?
