Special Tools Required

20-182

Openers

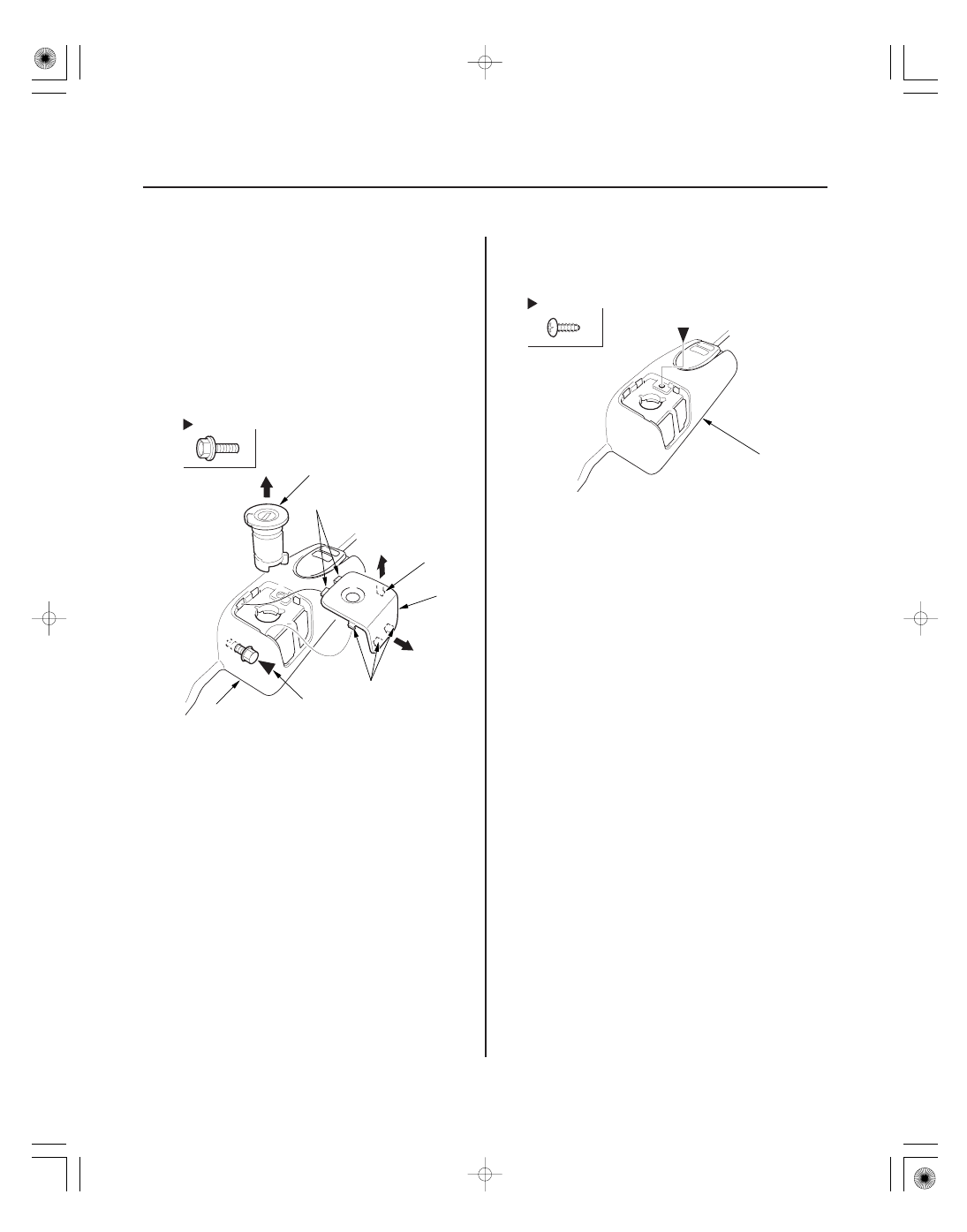

Trunk Lid Opener/Fuel Fill Door Opener Replacement

Fastener Location

: Bolt, 1

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

D

E

B

B

C

Fastener Location

: Screw, 1

A

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when removing components.

1. Pry out the bottom edge of the front side cap (A) at

the notch with the appropriate trim tool to detach
the hooks (B), and release the hooks (C), then
remove the cap from the front door sill trim (D).

2. Remove the opener lock cylinder (E), and loosen

the bolt.

3. Remove the screw securing the front door sill trim

(A) and trunk lid opener/fuel full door opener.

4. Remove the front door sill trim (see step 3 on page

20-66).

08/08/21 15:05:33 61SNR030_200_0184

07AAC-SEPA240

０３

０４

20-183

Fastener Location

: Bolt, 1

A

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

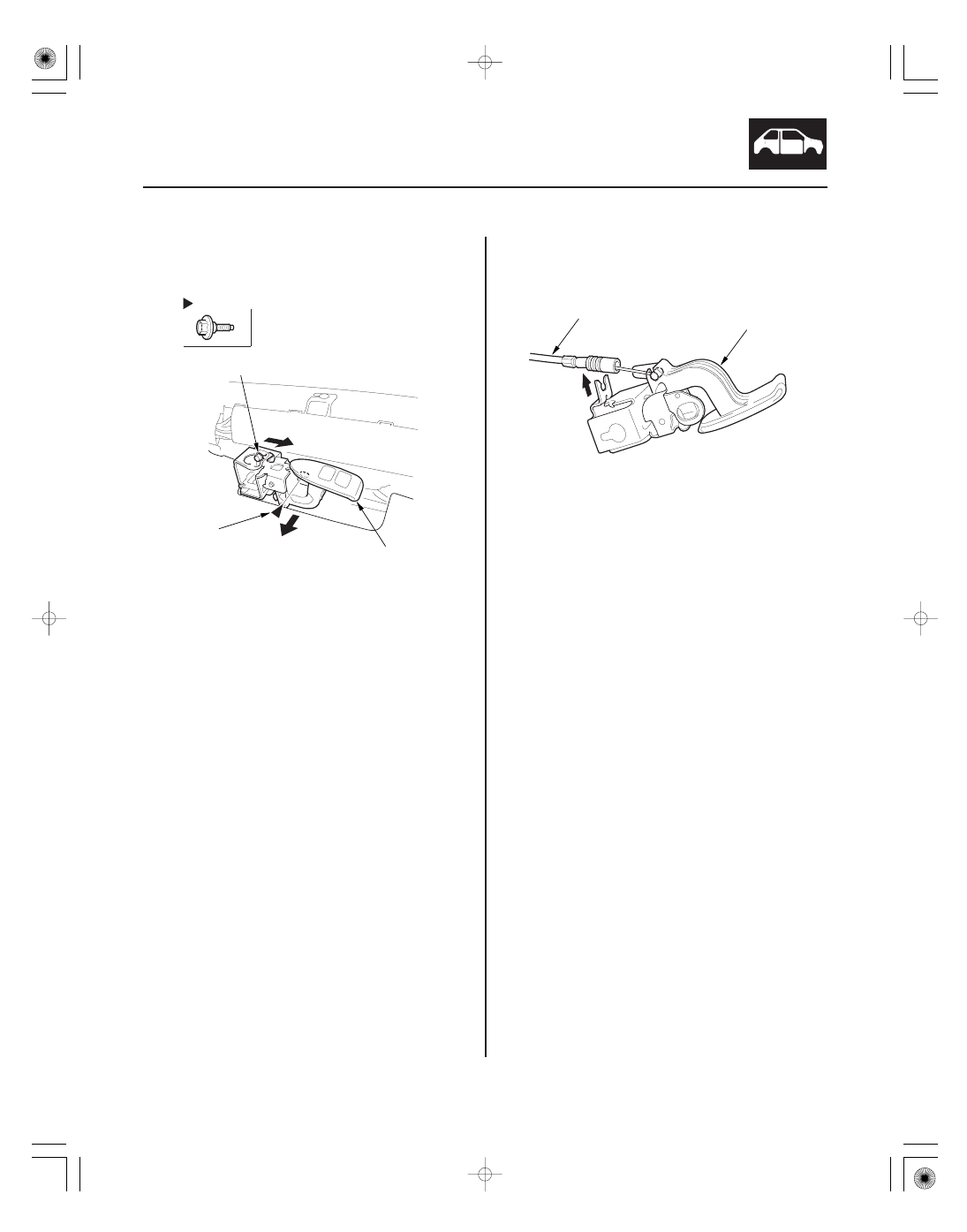

5. Remove the bolt, then remove the trunk lid opener/

fuel fill door opener (A) from the bolt (B).

6. Disconnect the trunk lid opener/fuel fill door opener

cable (A), then remove the opener (B). Take care
not to kink the cable.

7. Install the opener in the reverse order of removal,

and note these items:

• Make sure the opener cable is connected

properly.

• Make sure the trunk lid and fuel fill door open

properly and lock securely.

• If the trunk lid or the fuel fill door does not open

properly, adjust the position of the cable end on
the opener.

08/08/21 15:05:34 61SNR030_200_0185

０１

０２

ＳＮＲ９Ａ００Ｊ１８５７３５６０３２１ＫＢＡＴ００

20-184

Openers

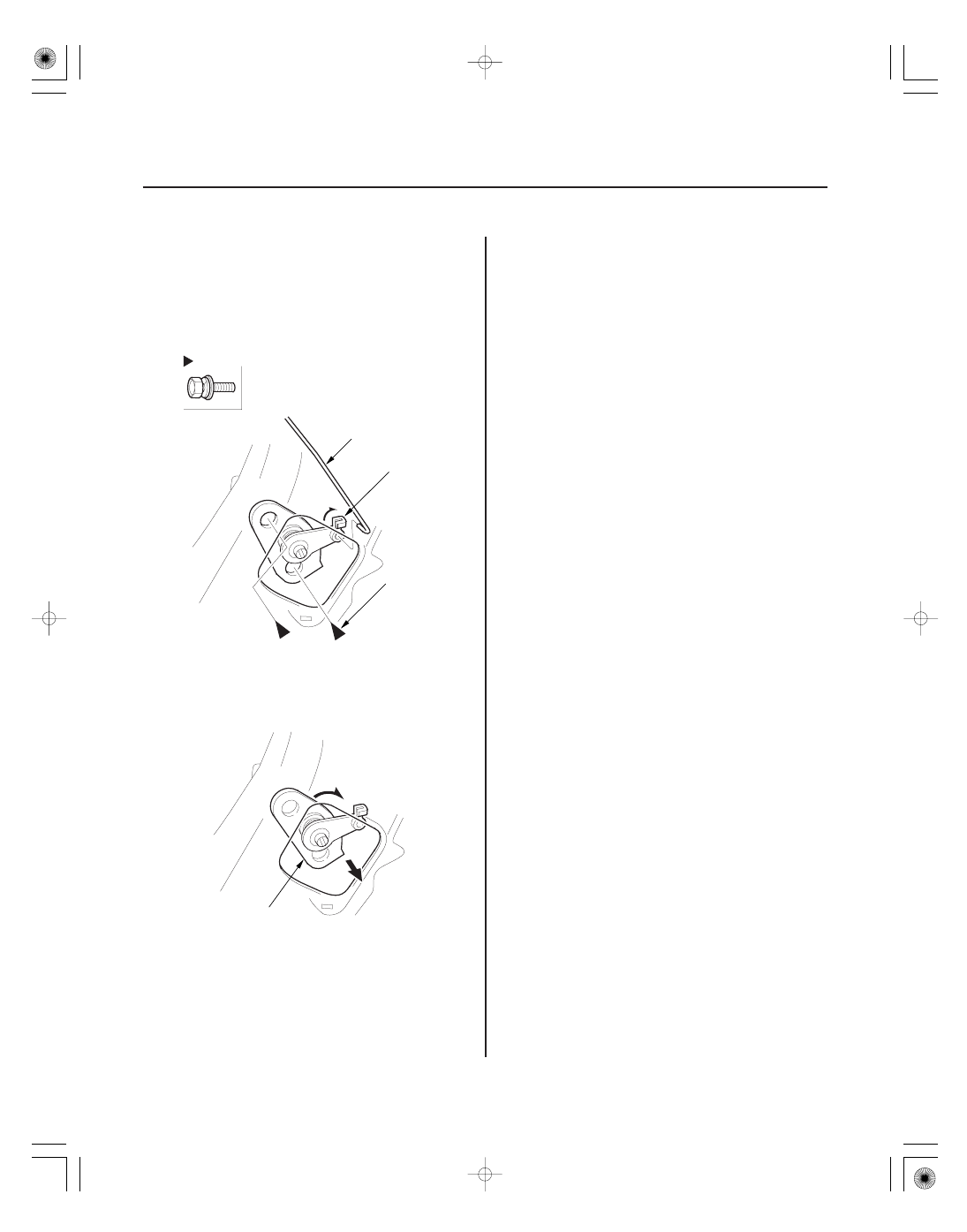

Trunk Lid Lock Cylinder Replacement

Fastener Locations

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

A

1. Remove the trunk lid trim (see page 20-82).

2. Disconnect the cylinder rod (A).

NOTE: Check for a damaged or stress-whitened rod
fastener (B).

3. Remove the bolts securing the lock cylinder.

4. Turn the lock cylinder (A) to release the hook from

the trunk lid, then remove the lock cylinder.

5. Install the lock cylinder in the reverse order of

removal, and note these items:

• If the rod fastener is damaged, replace it with a

new one.

• Make sure the cylinder rod is connected properly.
• Make sure the trunk lid opens properly and locks

securely.

08/08/21 15:05:34 61SNR030_200_0186

０１

０２

０３

０４

ＳＮＲ９Ａ００Ｊ１８５７３５６０３１１ＫＢＡＴ００

20-185

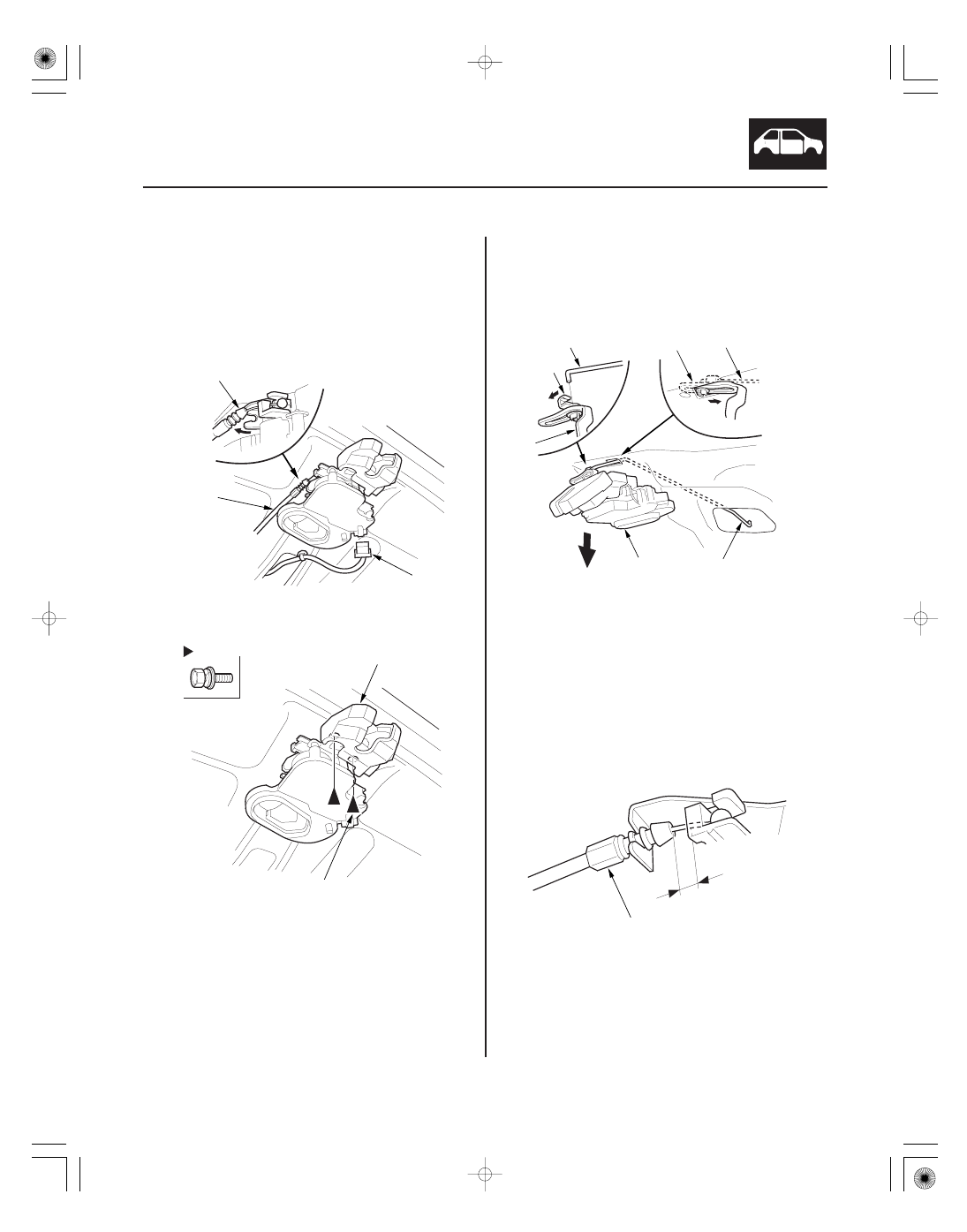

Trunk Lid Latch Replacement

A

B

A

Fastener Locations

A

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A

B

C

A

B

A

B

1. Remove the trunk lid trim (see page 20-82).

2. Disconnect the cylinder rod from the lock cylinder

(see step 2 on page 20-184).

3. Disconnect the trunk lid opener cable (A), and

disconnect the power trunk lid actuator connector
(B). Take care not to kink the opener cable.

4. Remove the bolts from the trunk lid latch (A).

5. Pull the trunk lid latch (A) out, and disconnect the

cylinder rod (B) from the trunk lid latch. Take care
not to bend the cylinder rod.

NOTE: Check for a damaged or stress-whitened rod
fastener (C).

6. Install the latch in the reverse order of removal, and

note these items:

• Replace the rod fastener if it is damaged.
• Make sure the connector is plugged in properly

and the opener cable is connected properly.

• Make sure the trunk lid opens properly and locks

securely.

• If the trunk latch does not operate properly,

adjust the position of the cable end (A) on the
latch.
