Seat-back

20-139

20-139

Rear Seat-back Cover Replacement

A

B

C

A

B

Fastener Location

A

: Screw, 1

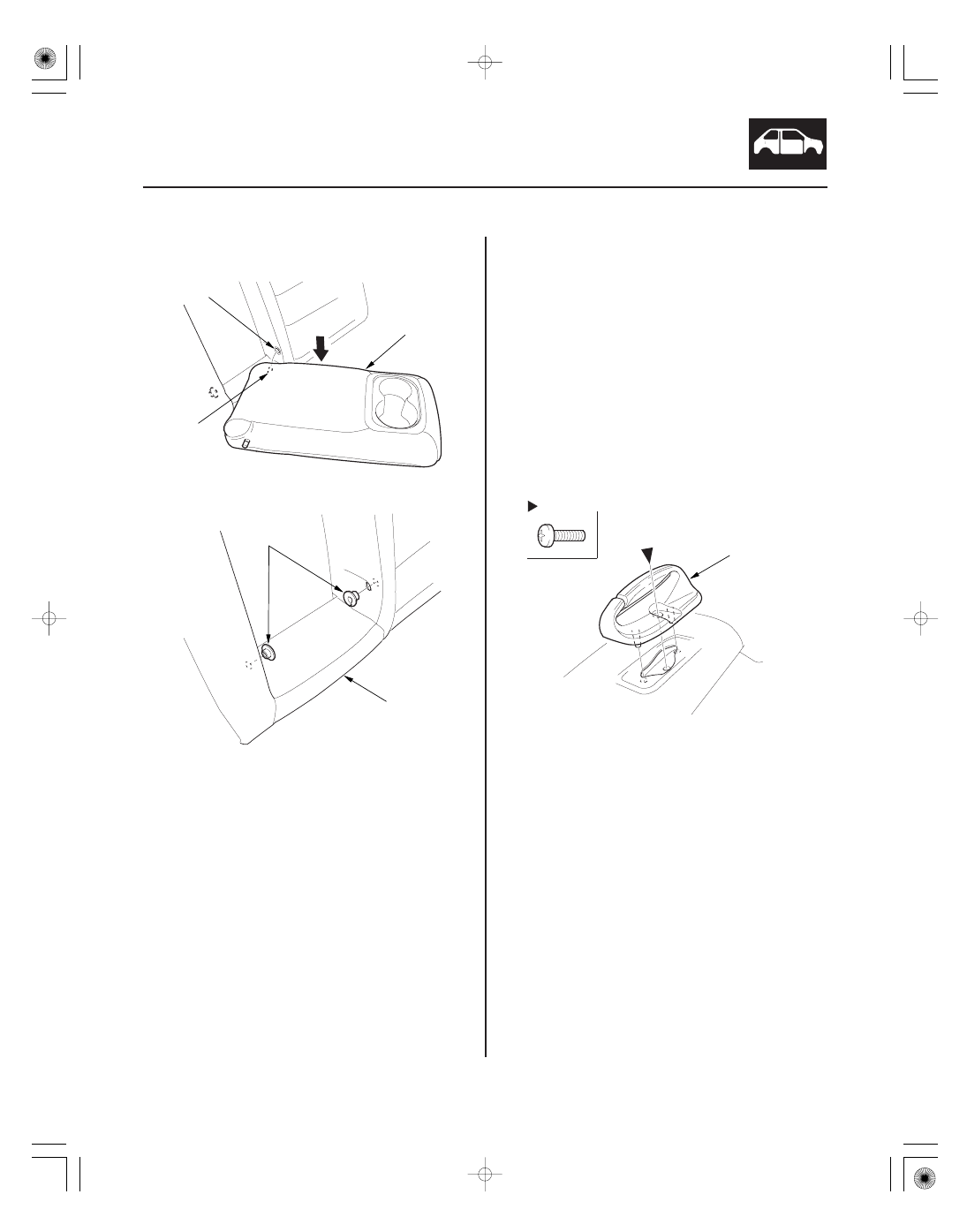

3. Remove the pivot shaft (A) from the collar (B) on

the left, then remove the armrest (C).

4. Remove the collars (A) from the seat-back (B).

5. Install the armrest in the reverse order of removal.

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.

1. Remove the seat-back (see page 20-131).

2. Remove these items:

• Armrest (see page 20-138)
• Head restraint

3. Left seat-back: Remove the screw, then remove the

center belt guide (A).

08/08/21 15:04:06 61SNR030_200_0141

０３

０４

０１

ＳＮＲ９Ａ００Ｊ４６１６６４５３９５１ＫＢＡＴ０１

Seat-back

20-139

20-139

Rear Seat-back Cover Replacement

A

B

C

A

B

Fastener Location

A

: Screw, 1

3. Remove the pivot shaft (A) from the collar (B) on

the left, then remove the armrest (C).

4. Remove the collars (A) from the seat-back (B).

5. Install the armrest in the reverse order of removal.

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.

1. Remove the seat-back (see page 20-131).

2. Remove these items:

• Armrest (see page 20-138)
• Head restraint

3. Left seat-back: Remove the screw, then remove the

center belt guide (A).

08/08/21 15:04:06 61SNR030_200_0141

０２

０３

０４

20-140

Seats

A

A

A

B

C

A

A

B

C

Fastener Locations

: Clip, 2

B

: Clip, 2

C

Left seat-back

C

B

Right seat-back

B

C

B

C

A

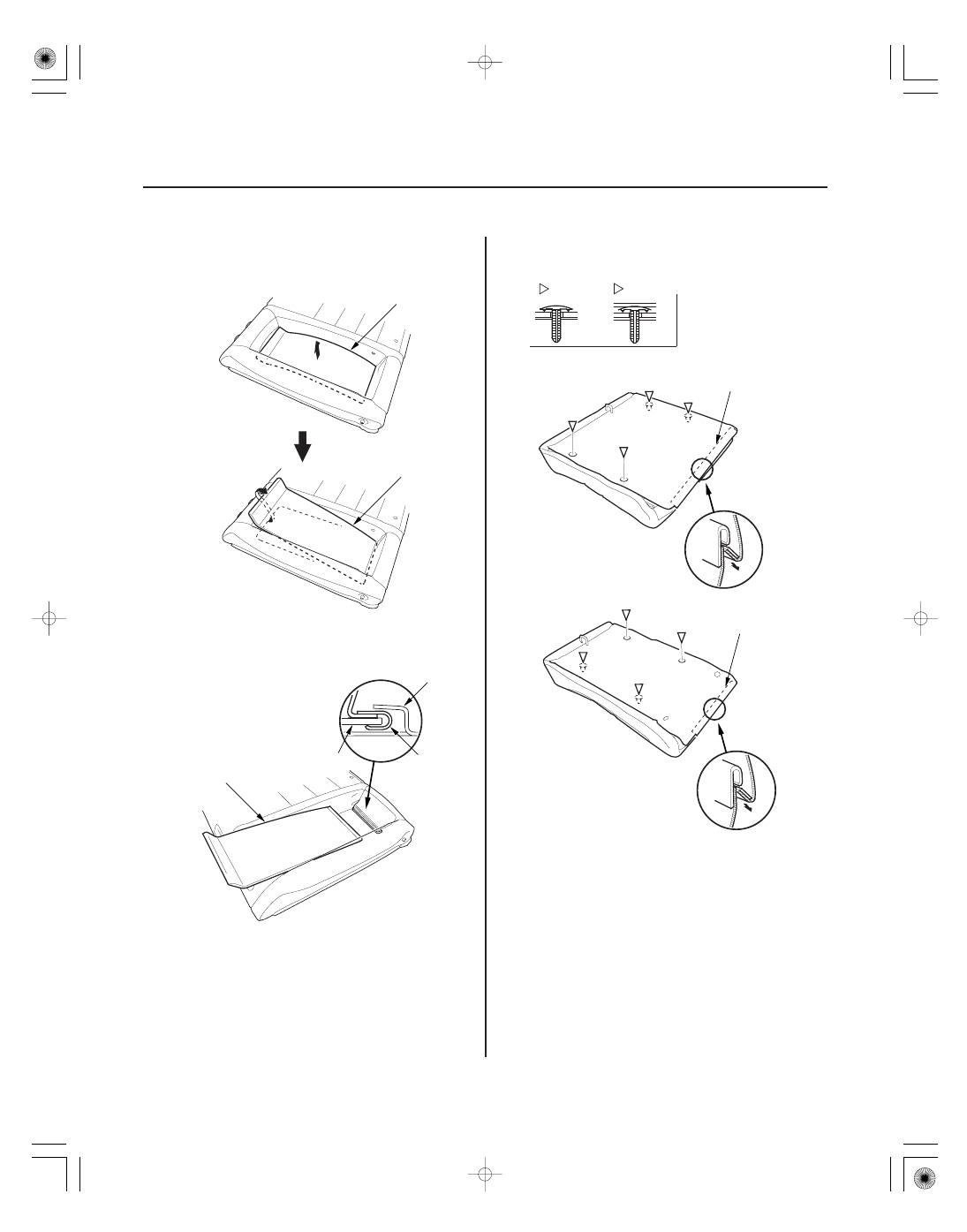

4. Left seat-back: Pull out the center portion of the

armrest back panel (A) to release upper edge of the
armrest back panel.

5. Left seat-back: Pull out the armrest back panel (A)

to release the hook (B) of the seat-back frame and
hook (C) of the seat-back cover.

6. Release the lower hook strip (A) and the clips (B, C).

08/08/21 15:04:07 61SNR030_200_0142

０５

１０

０６

Left seat-back

Right seat-back

20-141

A

B

B

B

A

B

B

A

B

C

C

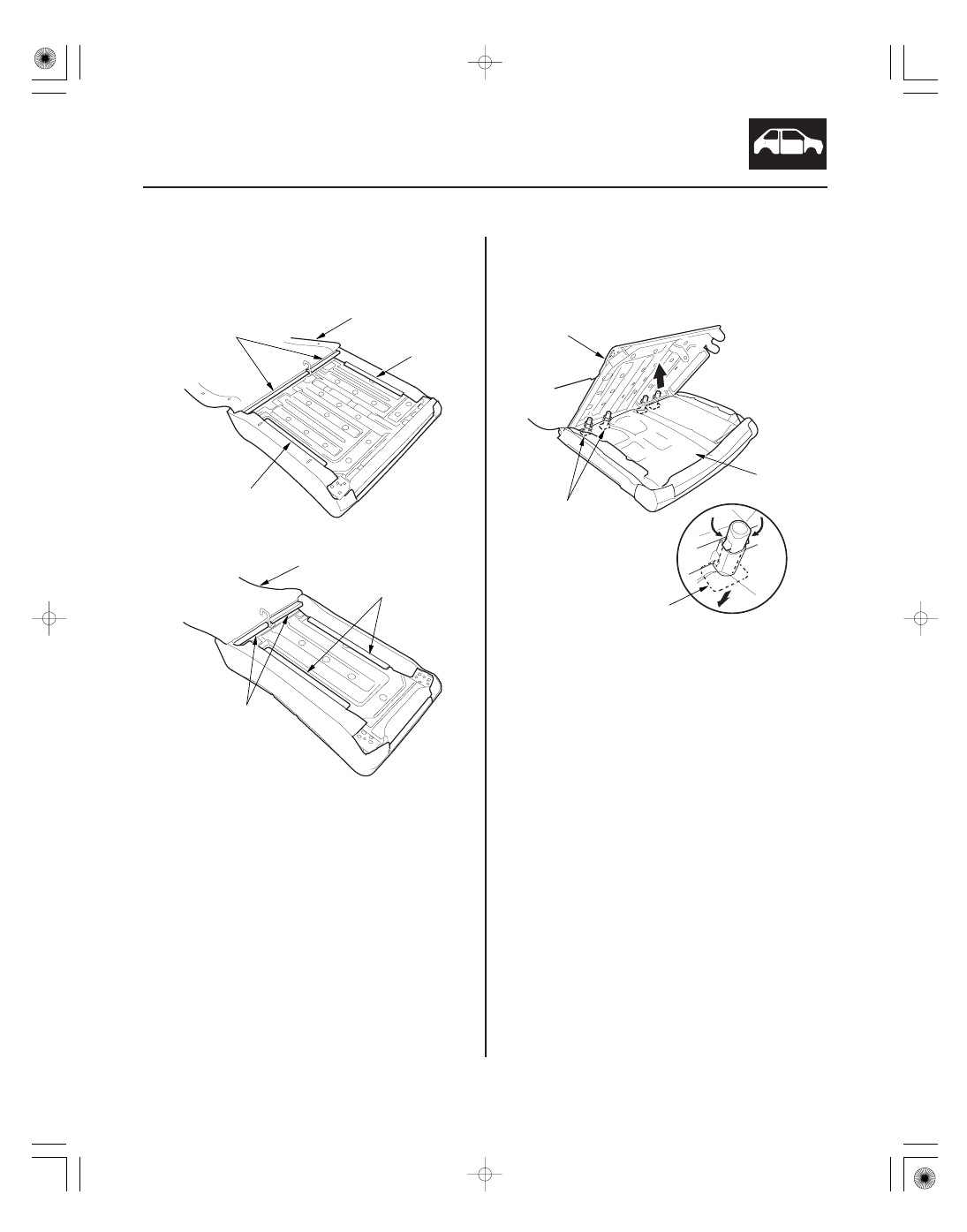

7. Pull back the seat-back cover (A), then release the
