Modulator Unit

Mode

VSA NO

Valve

VSA NC

Valve

Inlet

Solenoid

Valve

Outlet

Solenoid

Valve

Brake Fluid

Pressure
intensifying
mode
Pressure
retaining
mode
Pressure
reducing
mode

Pressure
adding
mode

19-113

FL

RR

RL

FR

OUT

OUT

IN

IN

VSA NO

VSA NC

REGULATOR
VALVE

PRESSURE
SENSOR

DAMPING
CHAMBER

RESERVOIR

MOTOR

RESERVOIR

VSA NC

VSA NO

REGULATOR
VALVE

IN

IN

OUT

OUT

MODULATOR UNIT

IN : INLET SOLENOID VALVE (NORMALLY OPEN)
OUT : OUTLET SOLENOID VALVE (NORMALLY CLOSED)

MASTER CYLINDER

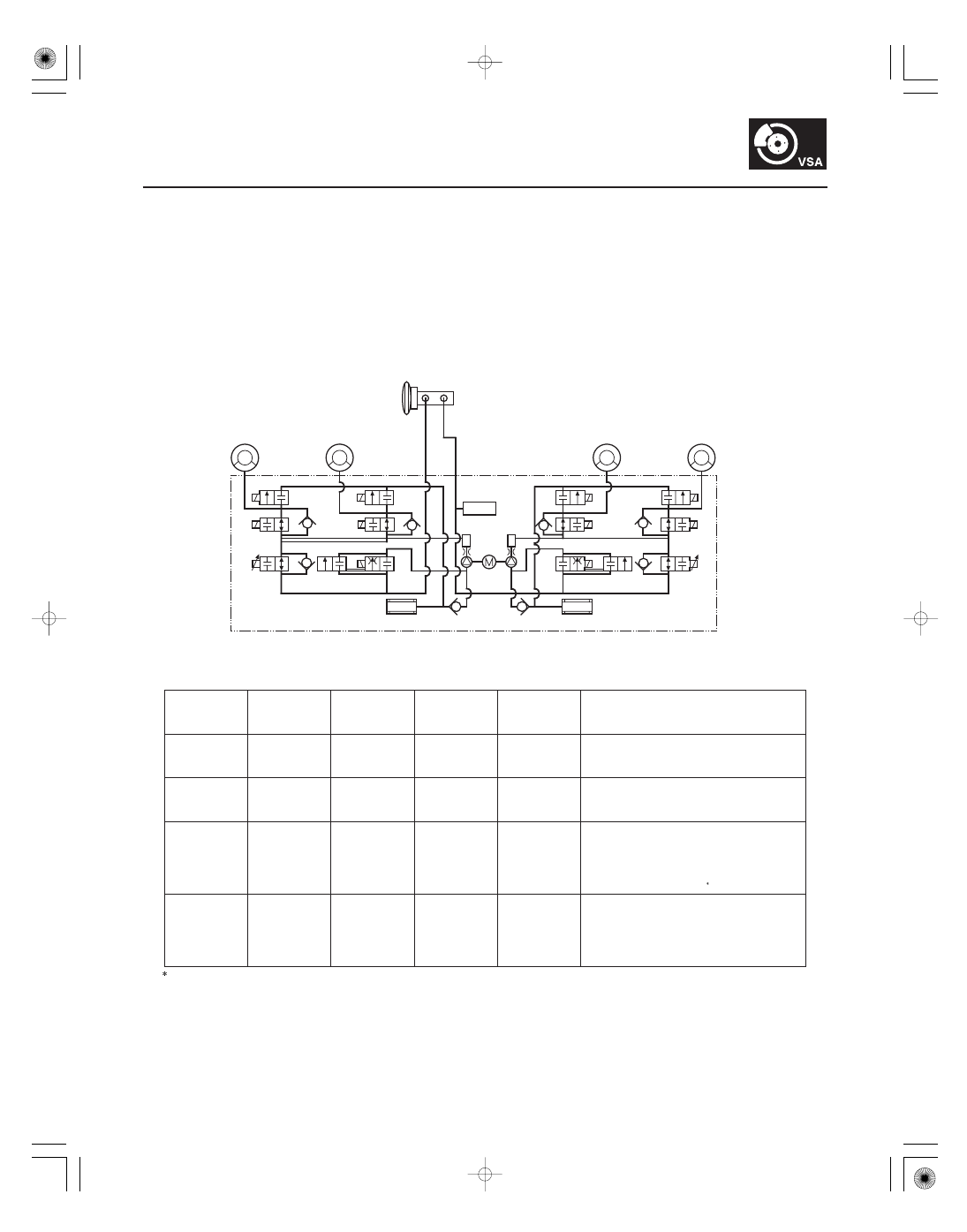

The modulator unit consists of the inlet solenoid valve, the outlet solenoid valve, the VSA NO (normally open)
solenoid valve, the VSA NC (normally closed) solenoid valve, the reservoir, the pump, the pump motor, and the
damping chamber.
The hydraulic control has three modes at ABS action; pressure intensifying, pressure retaining, and pressure reducing.
Pressure adding mode is combined the TCS, VSA, and brake assist action.
The hydraulic circuit is an independent four channel type; one channel for each wheel.

open

closed

open

closed

Master cylinder fluid is pumped out to
the caliper.

open

closed

closed

closed

Caliper fluid is retained by the inlet
and outlet valves.

open

closed

closed

open

Caliper fluid flows through the
outlet valve to the reservoir.
The motor pumps the reservoir fluid
through the damping chamber to
the master cylinder .

closed

open

open

closed

Master cylinder fluid is pumped out
by pump with motor through VSA
NC valve to the caliper.
Caliper fluid pressure exceeds
master cylinder pressure.

: The motor will keep running until the operation of the one anti-lock brake control is finished with the first pressure

reducing mode.

08/08/21 15:04:55 61SNR030_190_0113

*90

SNR9AC7D52100000000EAAT00

19-114

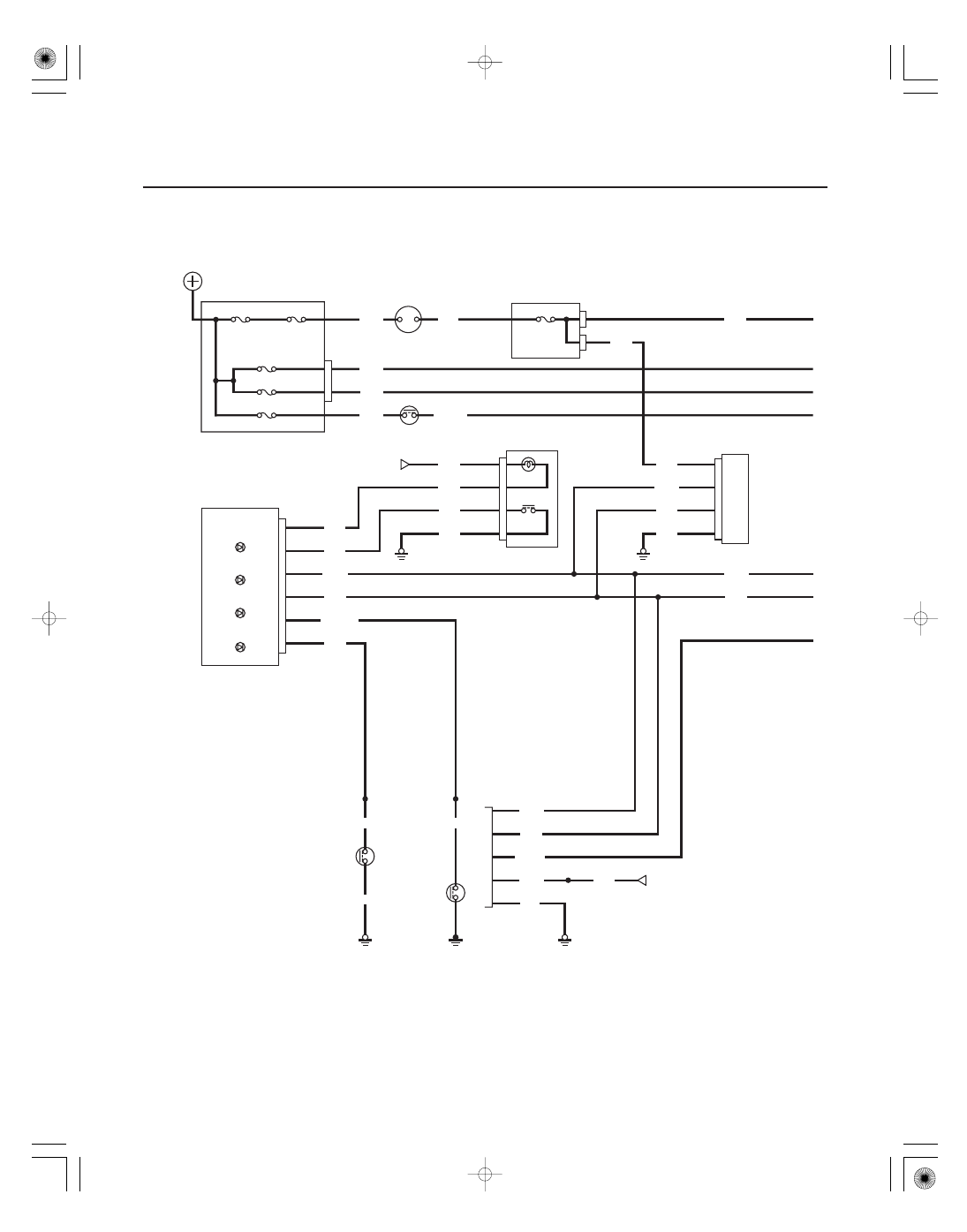

VSA System Components

Circuit Diagram

UNDER-DASH
FUSE/RELAY BOX

No. 4 (7.5 A)

IGNITION SWITCH

IG1 HOT in ON (II) and START (III)

BRAKE PEDAL
POSITION SWITCH
Closed: Brake pedal pressed

1

2

WHT

RED

YAW RATE-
LATERAL
ACCELERATION
SENSOR

WHT

RED

1

3

4

YEL

5

BLK

4

2

1

VSA OFF SWITCH

WHT

WHT

RED

5

No. 3 (40 A)

No. 1 (100 A)

No. 2 (50 A)

No. 3 (30 A)

No. 12 (15 A)

UNDER-HOOD FUSE/RELAY BOX

BATTERY

ABS
INDICATOR

BRAKE SYSTEM
INDICATOR

1

VSA ACTIVATION
INDICATOR

VSA
INDICATOR

19

28

27

GAUGE CONTROL
MODULE (TACH)

BRN

B

WHT

29

RED

GRN

14

RED

G501

C2

C1

E24

F16

YEL

G602

BLU

LT GRN

GRY

RED

BRN

BLK

WHT

LT GRN

GRY

H1

D8

3

6

D2

G502

BLK

WHT

RED

WHT

LT BLU

B

G401

BRAKE FLUID
LEVEL SWITCH
Closed: Low fluid

1

2

BLK

ORN

ORN

1

PARKING
BRAKE SWITCH
Closed: Parking

brake applied

DATA LINK
CONNECTOR (DLC)

ORN

IG1

6

16

4

7

14

08/08/21 15:04:55 61SNR030_190_0114

*90

19-115

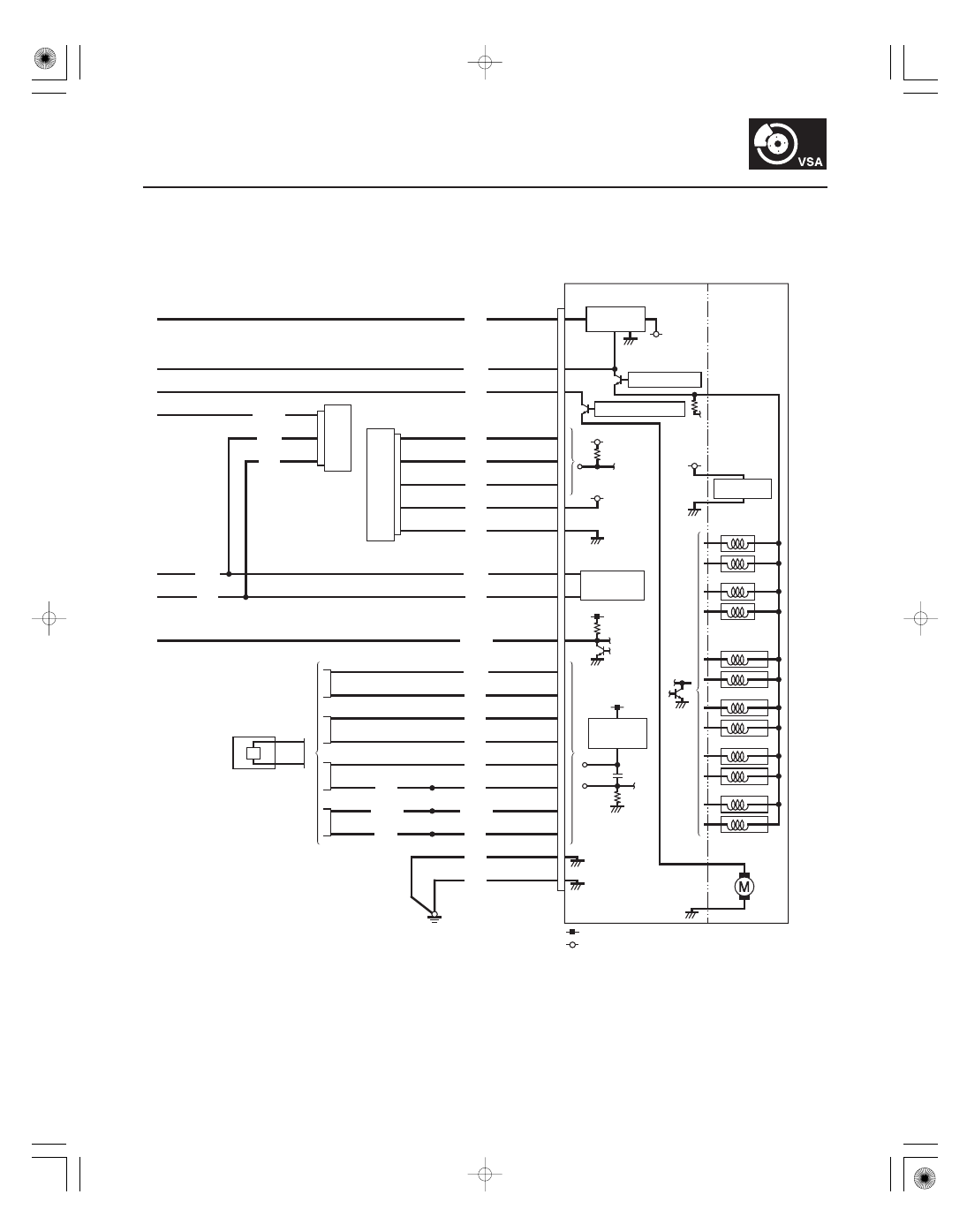

VSA MODULATOR-CONTROL UNIT

CONTROL UNIT

5 V
REGULATOR

MODULATOR UNIT

VSA1

VSA2

LEFT-FRONT

RIGHT-FRONT

LEFT-REAR

RIGHT-REAR

PUMP MOTOR

G202

PRESSURE
SENSOR

SOLENOIDS

IC

13

14

22

11

19

6

20

8

9

21

37

36

34

17

3

7

10

15

1

26

1

2

1

2

2

1

1

2

28

WHT

RED

GRN

PUR

BLU

ORN

BRN

WHT

RED

LT BLU

GRN

PNK

BLK

BLK

LT GRN

WHT

RED

A40

A36

A37

WHT

RED

2

4

3

5

1

STEERING
ANGLE
SENSOR

PUR

LT GRN

RED

LT BLU

GRY

PUMP MOTOR RELAY

FAIL-SAFE RELAY

VCC

VCC

IG1

CAN
CONTROLLER

: 12 V

: 5 V

VCC

ELECTRIC
CURRENT
LIMITATION

B

GND

IG1

VCC

GRY

BLU

YEL

RED

WHT

ECM/PCM

WHEEL SPEED SENSOR

NC

NO

NC

NO

IN

OUT

IN

OUT

IN

OUT

IN

OUT

FSR

B

MR

B

FL

B

FL-GND

FR

B

FR-GND

RL

B

RL-GND

RR

B

RR-GND

MR-GND

GND

STR-A

STR-B

STR-D

SVCC

SGND

CAN-H

CAN-L

K-LINE

IG1

08/08/21 15:04:56 61SNR030_190_0115

01

19-116

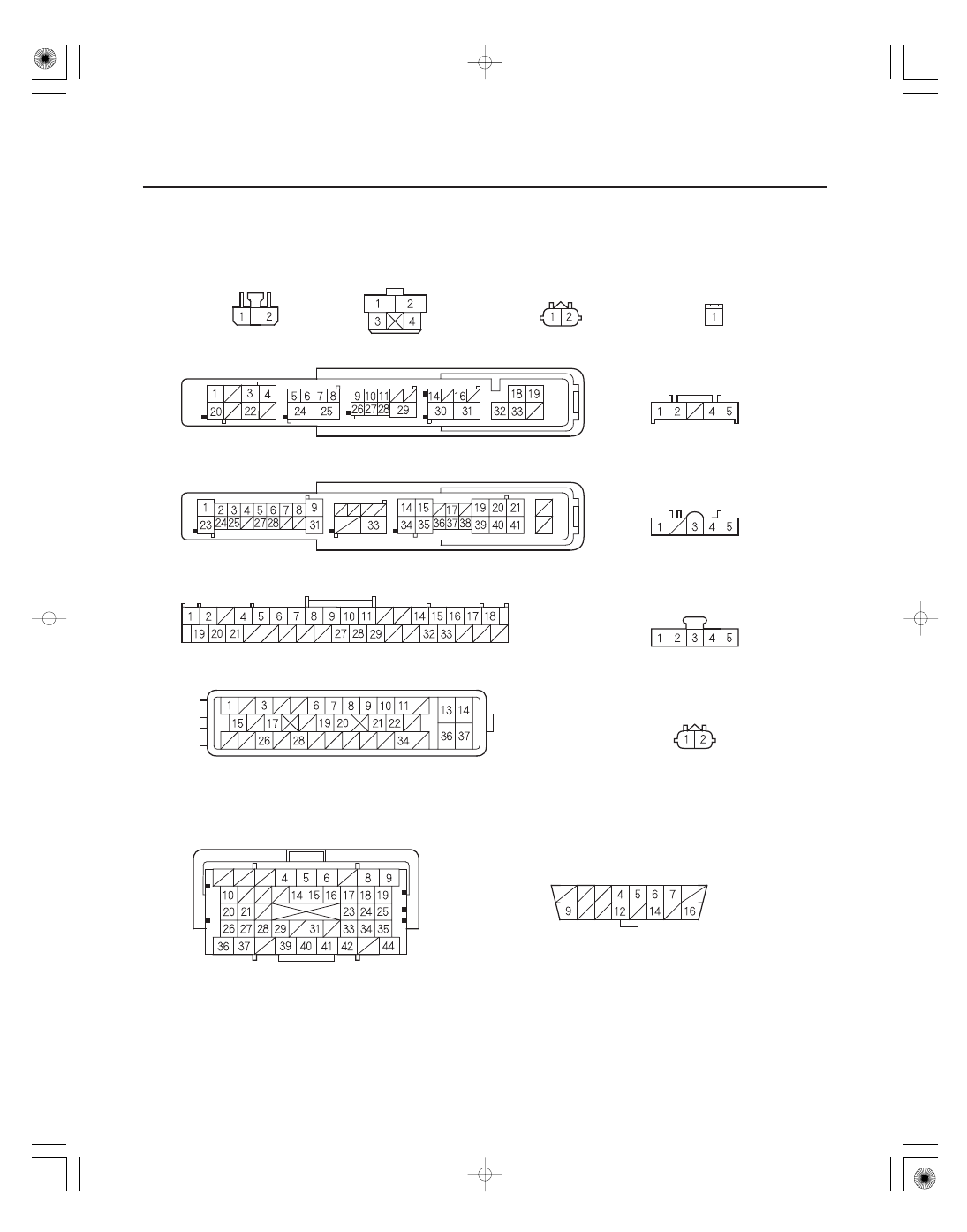

VSA System Components

BRAKE PEDAL POSITION
SWITCH 4P CONNECTOR

PARKING BRAKE SWITCH
1P CONNECTOR

DATA LINK CONNECTOR (DLC)

VSA OFF SWITCH
5P CONNECTOR

YAW RATE-LATERAL
ACCELERATION SENSOR
5P CONNECTOR

STEERING ANGLE SENSOR
5P CONNECTOR

BRAKE FLUID LEVEL SWITCH
2P CONNECTOR

UNDER-HOOD
FUSE/RELAY BOX
CONNECTOR C (2P)

WHEEL SPEED SENSOR
2P CONNECTOR

ECM/PCM CONNECTOR A (44P)

GAUGE CONTROL MODULE (TACH) 36P CONNECTOR

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

UNDER-DASH FUSE/RELAY BOX CONNECTOR E (42P)

Wire side of female terminals

Terminal side of female terminals

08/08/21 15:04:57 61SNR030_190_0116
