17-6

Steering

Steering Wheel Removal

A

B

A

D

B

C

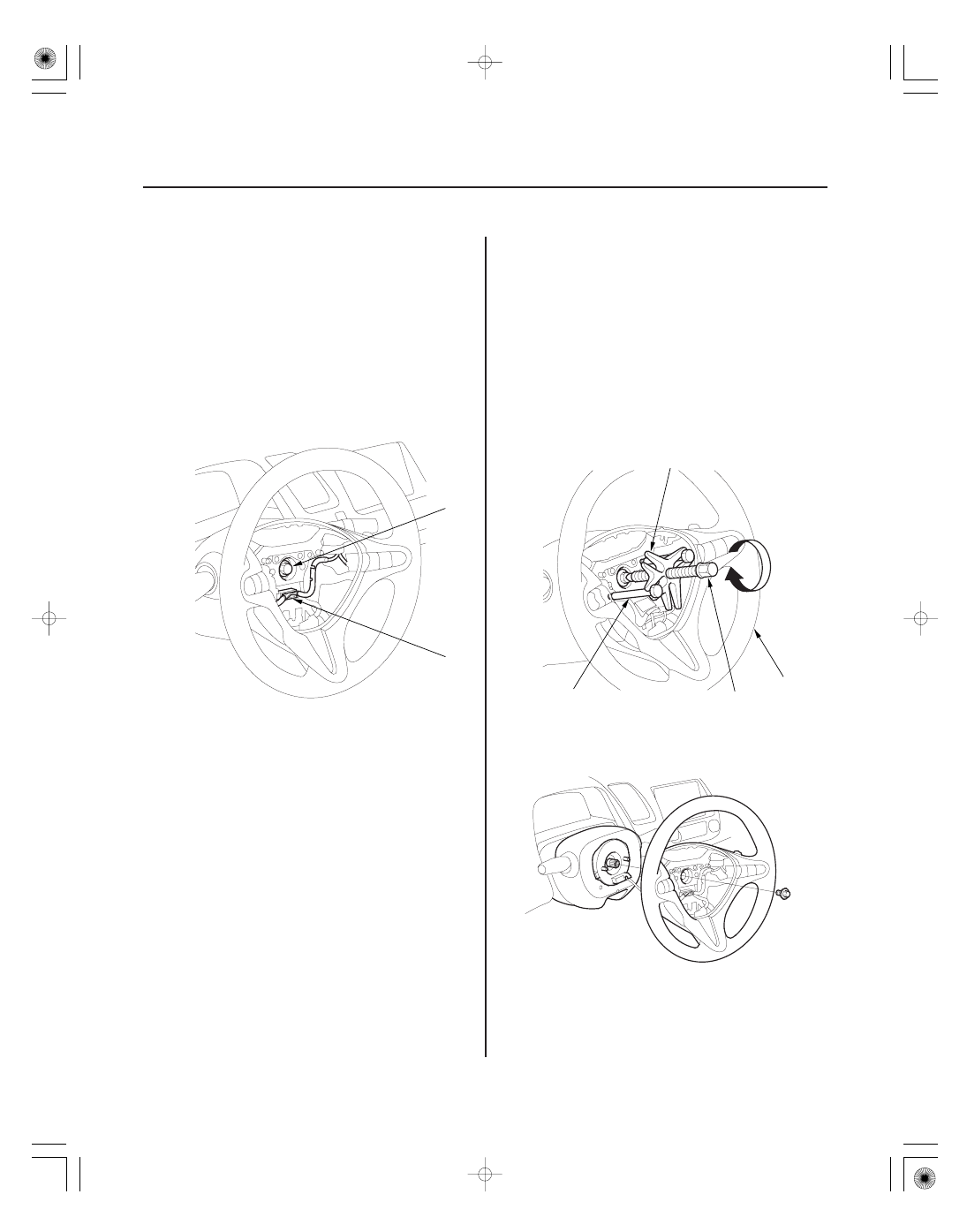

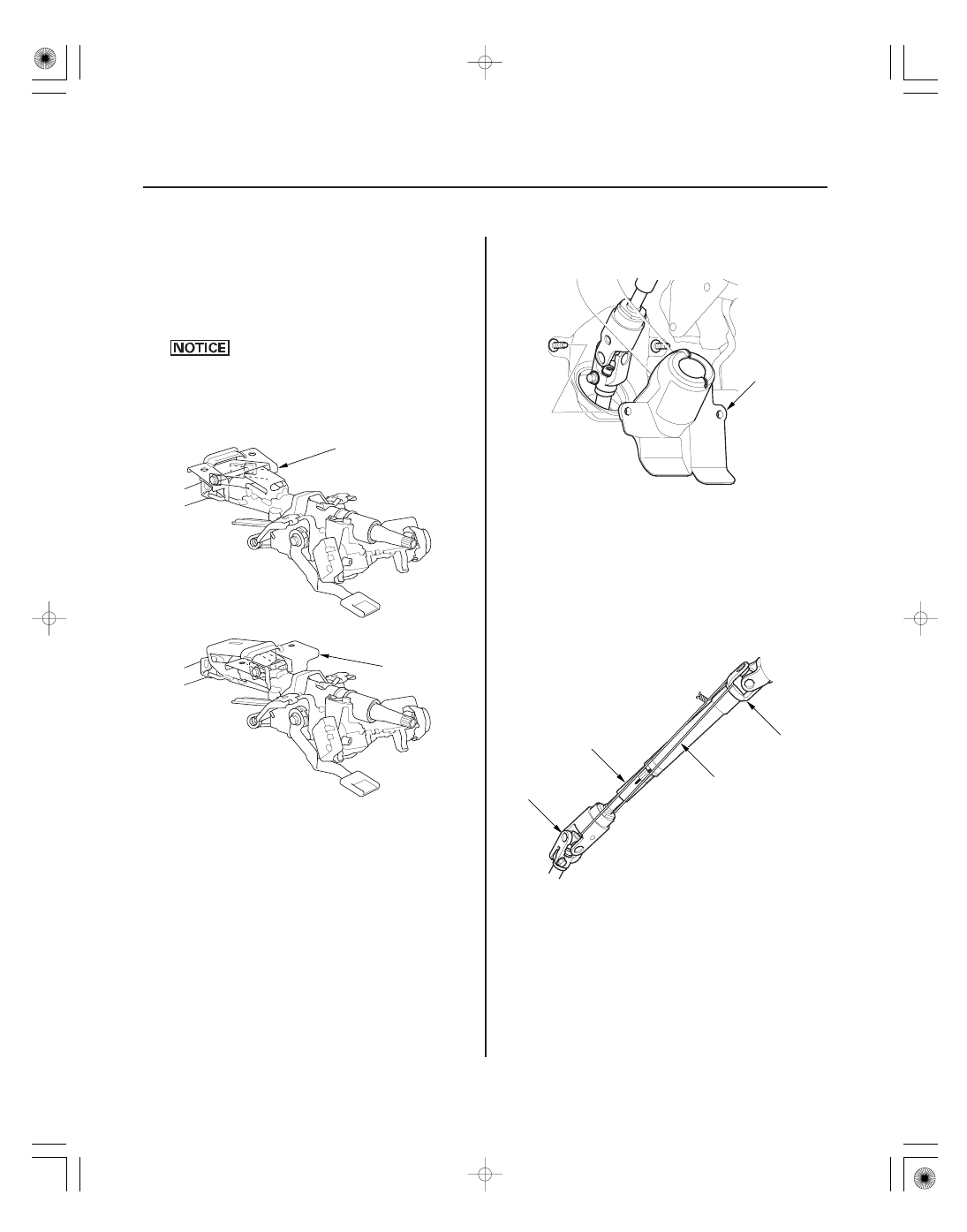

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Align the front wheels straight ahead, then remove

the driver’s airbag from the steering wheel
(see page 24-188).

3. Disconnect the cable reel subharness connector (A).

4. Loosen the steering wheel bolt (B).

5. Install a commercially available steering wheel

puller (A) on the steering wheel (B). Free the
steering wheel from the steering column shaft by
turning the pressure bolt (C) of the puller.

Note these items when removing the steering
wheel:

• Do not tap on the steering wheel or the steering

column shaft when removing the steering wheel.

• If you thread the puller bolts (D) into the wheel

hub more than five threads, the bolts will hit the
cable reel and damage it. To prevent this, install
a pair of jam nuts five threads up on each puller
bolt.

6. Remove the steering wheel puller, then remove the

steering wheel bolt and steering wheel from the
steering column.

08/08/21 14:53:14 61SNR030_170_0007

０１

ＳＮＲ９Ａ００Ｆ００００００５７１６１ＭＦＡＴ００

−

＋

17-7

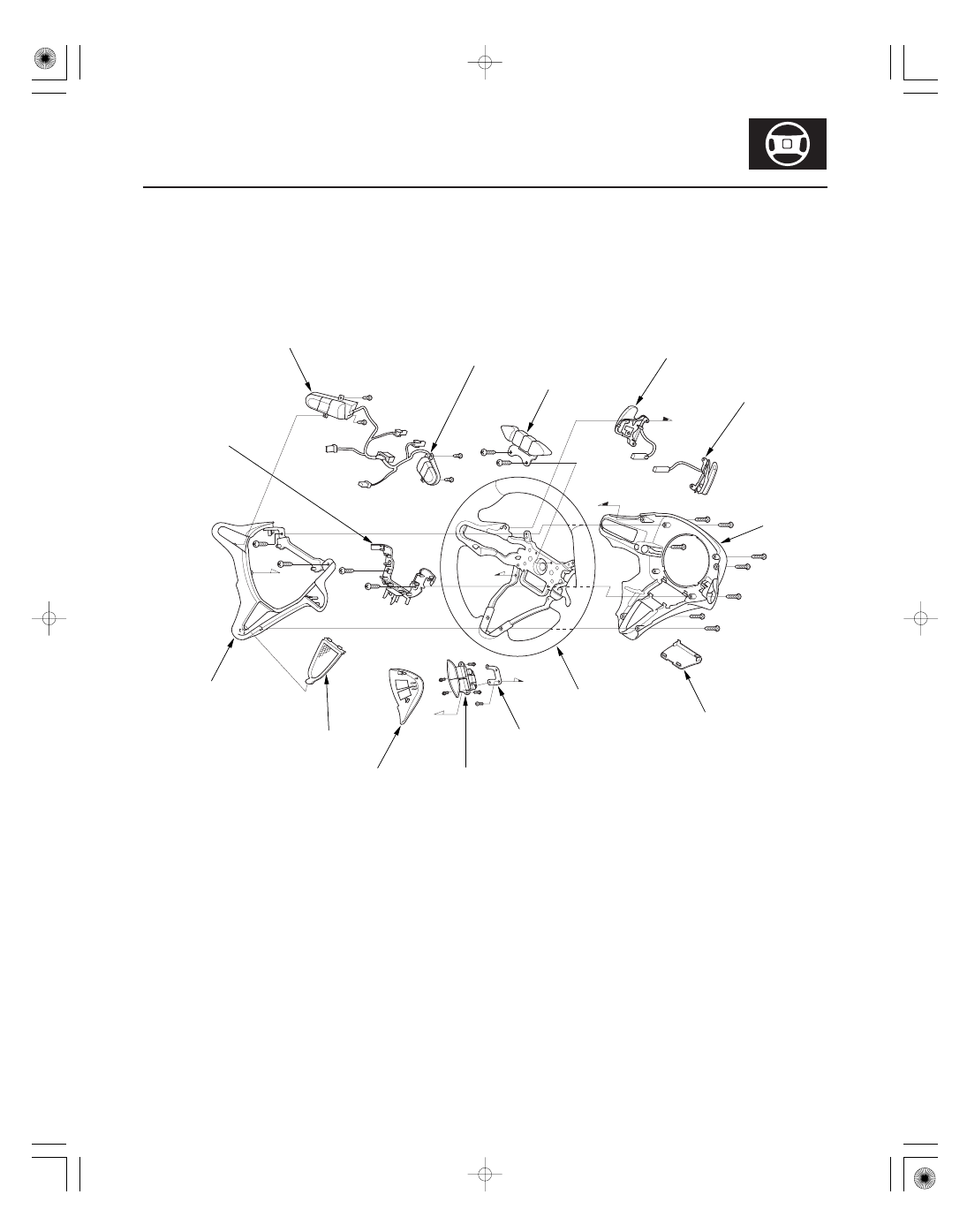

Steering Wheel Disassembly/Reassembly

DAMPER

CRUISE CONTROL
COMBINATION/SWITCH

AUDIO REMOTE
SWITCH

PADDLE SHIFTER
(DOWNSHIFT SWITCH)*

HARNESS GUIDE

STEERING
WHEEL
REAR
COVER

STEERING WHEEL
TRIM

MESH TRIM PIECE

COVER

HEL-VOICE CONTROL SWITCH*

SET PLATE

STEERING WHEEL

ACCESS PANEL

PADDLE SHIFTER
(UPSHIFT SWITCH)*

*1: With Navigation
*2: A/T

2

1

2

08/08/21 14:53:14 61SNR030_170_0008

０１

０２

ＳＮＲ９Ａ００Ｆ００００００５７０７３ＫＤＡＴ００

17-9

Column Cover Removal and Installation

I

K

A

B

C

D

E

F

G

H

K

J

B

A

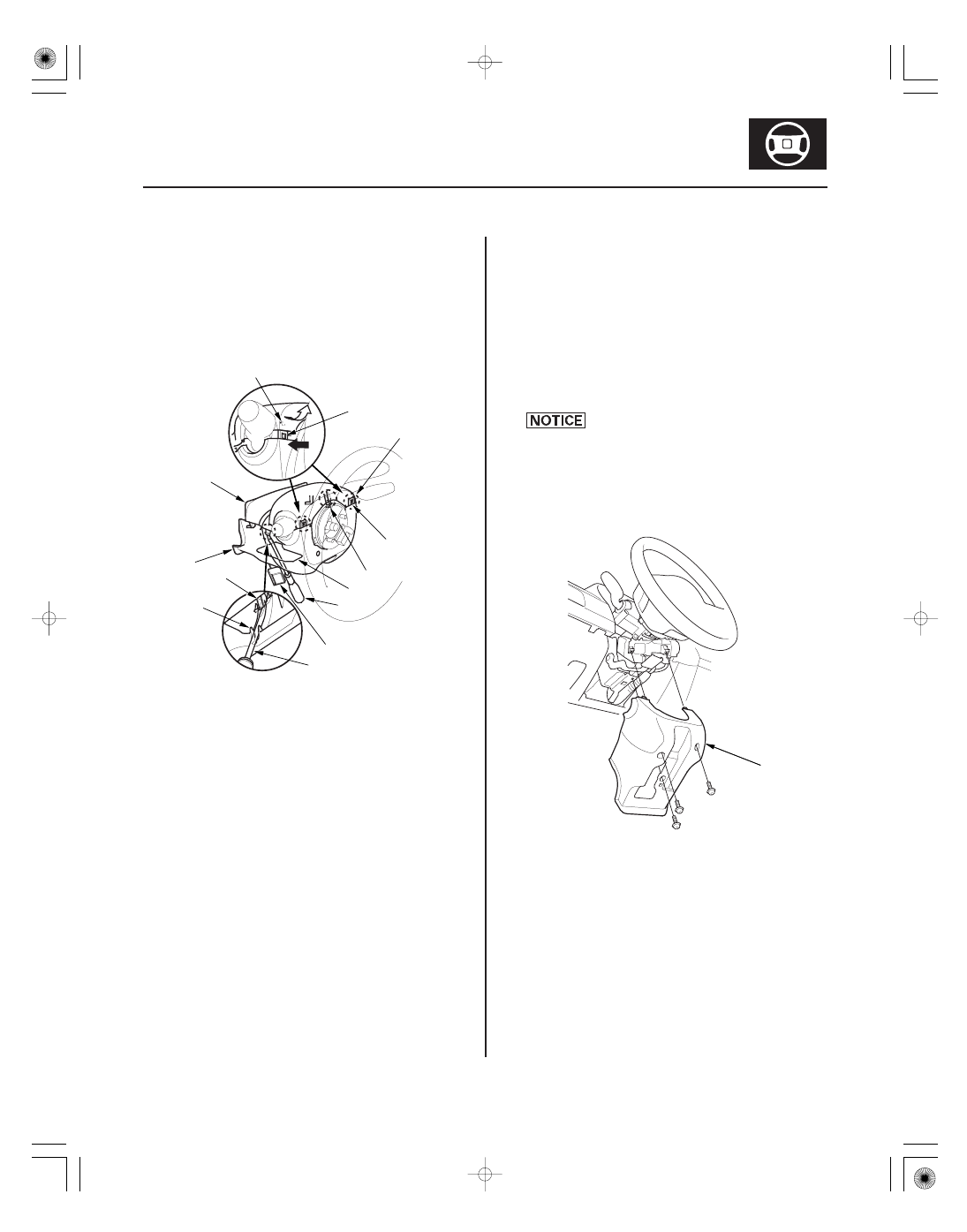

NOTE:

• Take care not to scratch or damage the column

covers.

• Do not pry the cover surface with any tools.

1. Release the lock lever (A), and adjust the steering

column to full tilt down position and to the full
telescopic out position.

2. Insert a suitable sized screwdriver or equivalent

tool (B) along the guide rib (C) into the lever hole
(D) in the lower column cover (E).

3. Release the hook (F) located on the left side of the

upper column cover (G). A right side hook (H) of the
upper column cover can’t be released from the
inside.

4. Turn the steering wheel to the left, and release the

left pawl (I) of the upper column cover while
pushing the lower column cover from the front side.

5. Turn the steering wheel to the right, and release the

right pawl (J) of the upper column cover in the
same way as in step 4.

6. Remove the cover by lightly pulling it up by

releasing the right side hook of the upper column
cover.

Carefully release the pawls, note the hooks (K)
may break when the upper column cover is
pulled up too hard.

7. Remove the three screws, then remove the lower

column cover (A).

8. Install the upper and lower column cover in the

reverse order of removal, and push the hooks into
place securely.

08/08/21 14:53:15 61SNR030_170_0010

０１

０２

０３

ＳＮＲ９Ａ００Ｆ００００００５７１０１ＫＤＡＴ００

Removal

17-10

Steering

Steering Column Removal and Installation

Normal position

Out of position

A

A

A

A

B

C

D

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

Be careful not to pull the bracket (A) on the front
side of the steering column out of its normal
position. If the bracket accidentally comes out,
replace the steering column as an assembly.

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Remove the driver’s airbag (see page 24-188), and

the steering wheel (see page 17-6).

3. Remove the driver’s dashboard undercover

(see page 20-103).

4. Remove the column covers (see page 17-9).

5. Remove the steering joint cover (A).

6. Release the lock lever, and adjust the steering

column to the full tilt up position, and to the full
telescopic in position.

7. Tighten the lock lever.

8. Hold the lower slide shaft (A) on the column with a

piece of wire (B) between the joint yoke (C) of the
lower slide shaft and joint yoke (D) of the upper
shaft to prevent the slider shaft from pulling out.

9. Release the lock lever, and adjust the steering

column to the full telescopic out position, then
tighten the lock lever.

NOTE: Do not release the lock lever when removing
the steering column from the frame.

08/08/21 14:53:16 61SNR030_170_0011
