Intermediate Shaft Installation

PRESS

B

C
07GAD-PH70201

A

07JAF-SH20400

07965-SD90100

A

B

A

B

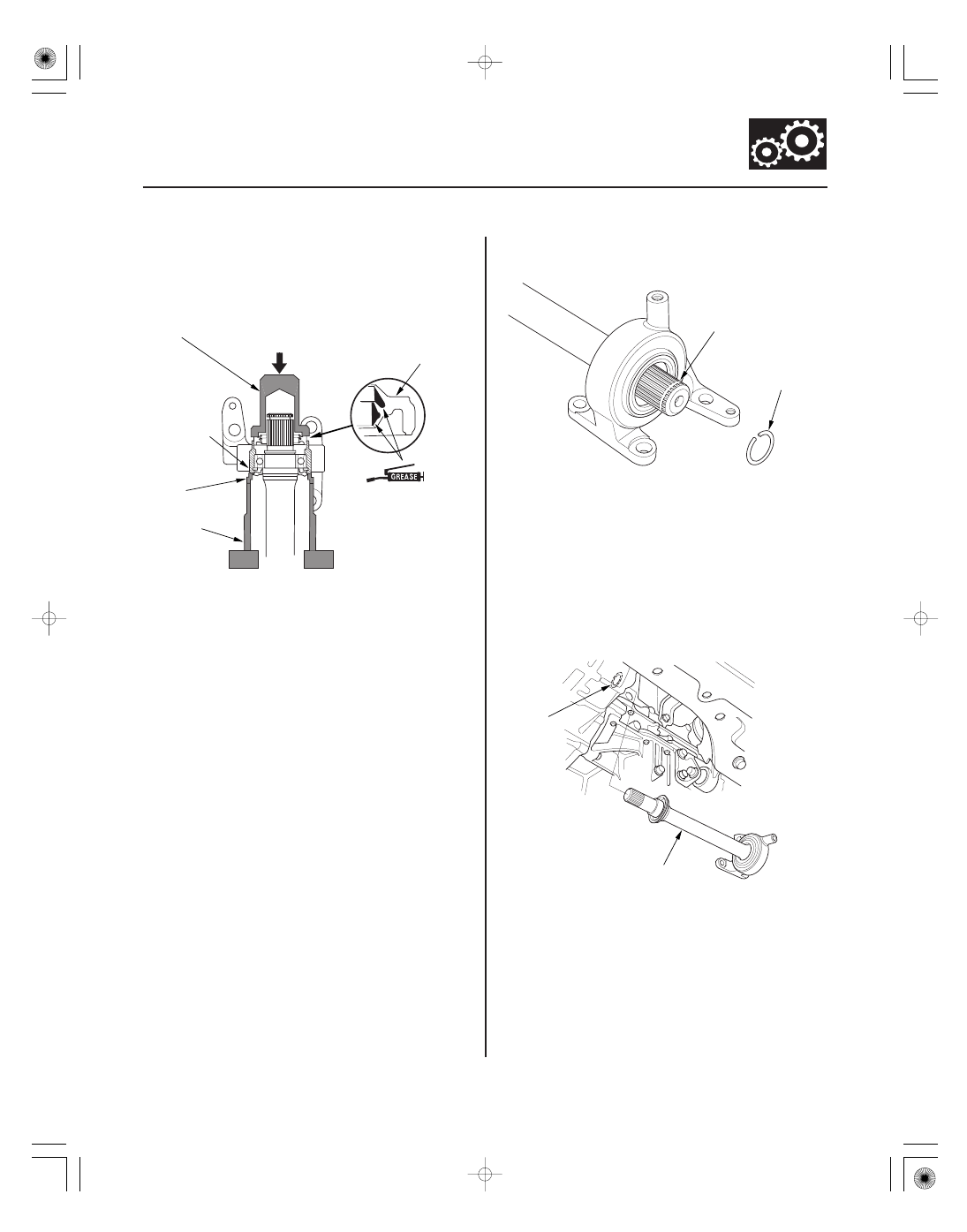

6. Install a new outer seal (A) flush with the bearing

support (B) using the support base attachment, the
support base, the 64 mm oil seal driver (C), and a
press.

1. Install a new set ring (A) onto the set ring groove

(B) of the intermediate shaft.

2. Clean the areas where the intermediate shaft

contacts the differential thoroughly with solvent or
brake cleaner, and dry with compressed air.

NOTE: Do not wash the rubber parts with solvent.

3. Insert the intermediate shaft (A) into the differential

until the set ring locks in the groove.

NOTE: Insert the intermediate shaft carefully to
prevent damaging the oil seal (B).

Pack the interior
of the outer seal.

Replace.

Replace.

08/08/21 14:51:48 61SNR030_160_0027

０３

０４

16-28

Driveline/Axle

A
10 x 1.25 mm
39 N·m (4.0 kgf·m, 29 lbf·ft)

B
10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

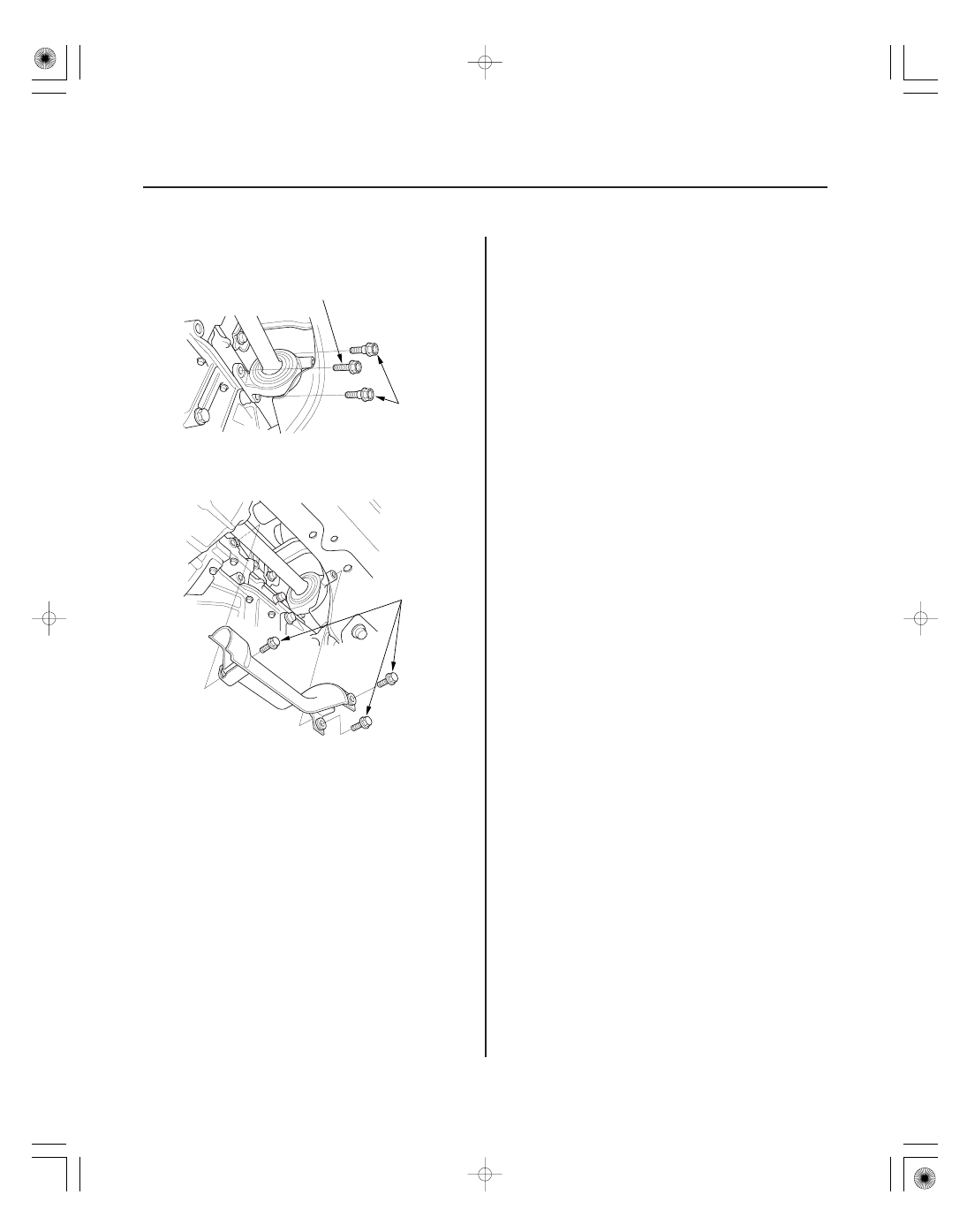

4. Install the flange bolt (A) and two shoulder bolts (B).

5. Install the heat shield, and tighten and three bolts.

6. Install the right driveshaft (see page 16-20).

7. Refill the transmission with the recommended

transmission fluid:

• 5-speed manual transmission (see page 13-5)
• 6-speed manual transmission (see page 13-82)
• Automatic transmission (see page 14-232)

8. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

9. Test-drive the vehicle.

08/08/21 14:51:48 61SNR030_160_0028
