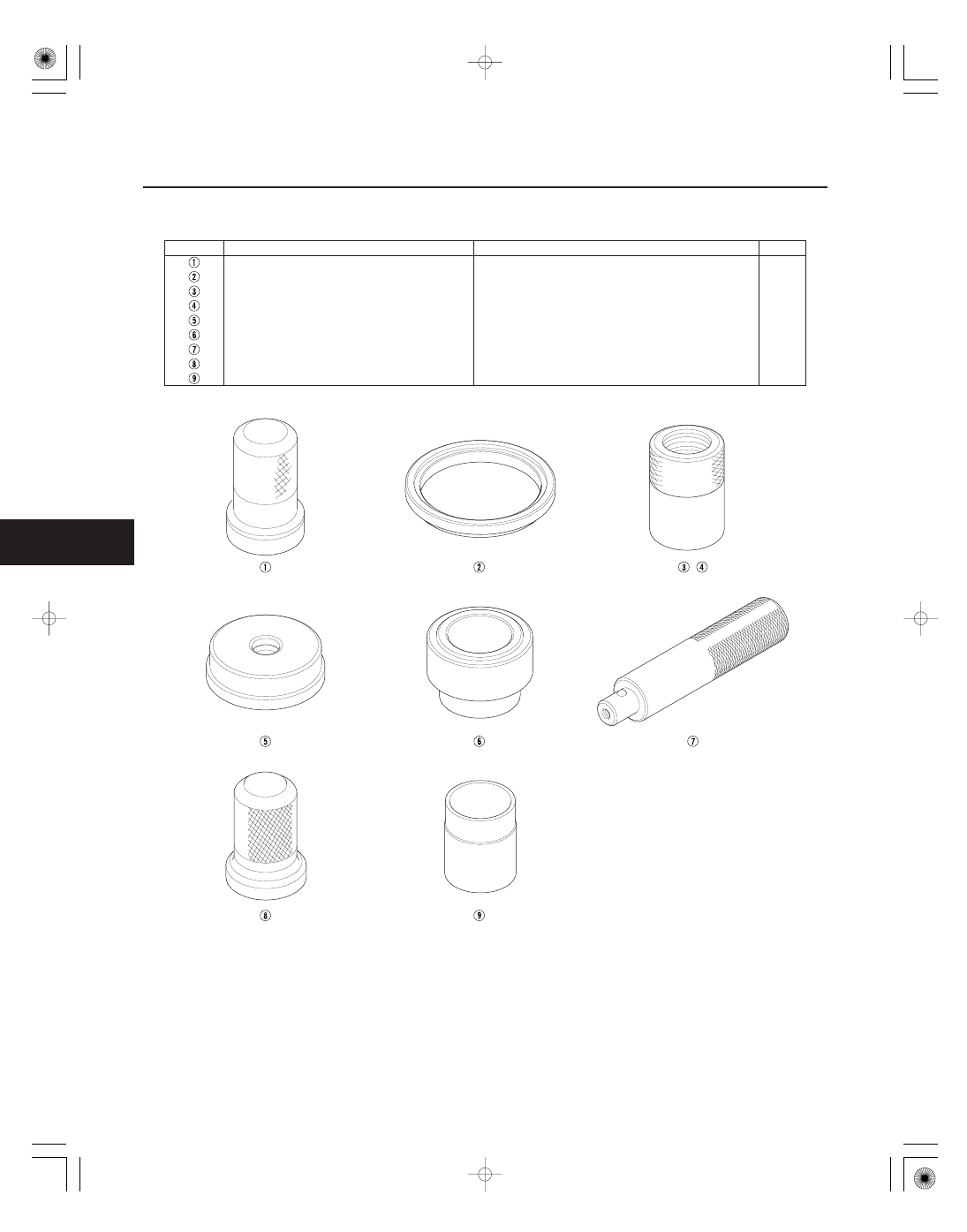

Special Tools

07GAD-PH70201

Oil Seal Driver, 64 mm

1

07JAF-SH20400

Support Base Attachment

1

07XAC-001010A

Threaded Adapter, 22 x 1.5 mm

1

07XAC-001020A

Threaded Adapter, 24 x 1.5 mm

1

07746-0010400

Bearing Driver Attachment, 52 x 55 mm

1

07746-0030400

Inner Bearing Driver Attachment, 35 mm

1

07749-0010000

Driver Handle, 15 x 135L

1

07947-SB00100

Oil Seal Driver, 44.5 mm

1

07965-SD90100

Support Base

1

,

08/08/21 14:51:18 61SNR030_160_0002

＊０１

ＳＮＲ９Ａ００Ｅ１６２２６６０００００ＤＡＡＴ００

16-3

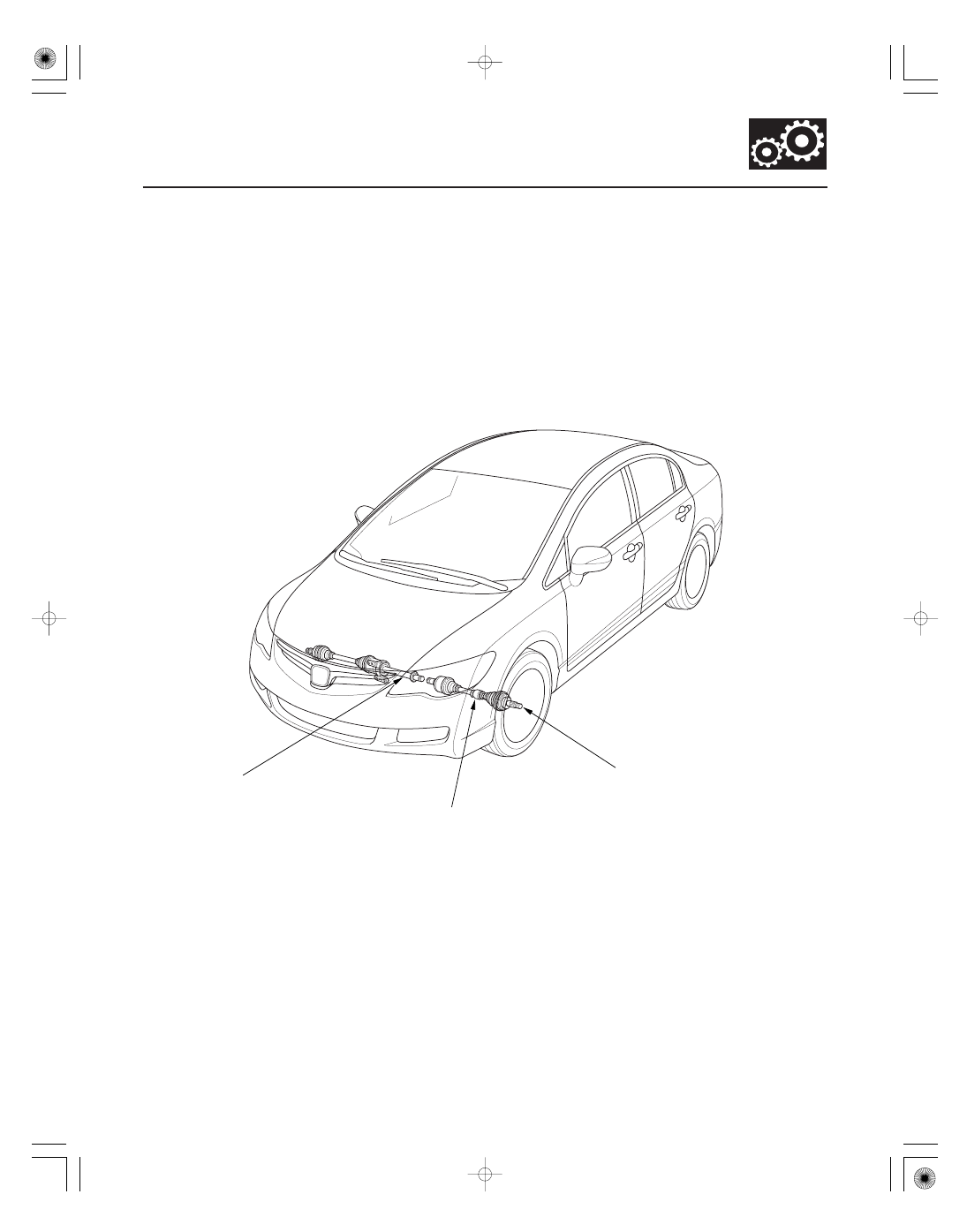

Component Location Index

INTERMEDIATE SHAFT

DRIVESHAFT

DYNAMIC DAMPER

Removal, page 16-23
Disassembly, page 16-24
Reassembly, page 16-25
Installation, page 16-27

Inspection, page 16-4
Removal, page 16-4
Disassembly, page 16-6
Reassembly, page 16-11
Installation, page 16-20

Replacement, page 16-10

08/08/21 14:51:21 61SNR030_160_0003

０１

ＳＮＲ９Ａ００Ｅ１６２２６６０００００ＭＡＡＴ０１

０１

０３

ＳＮＲ９Ａ００Ｅ１６２２６６０００００ＫＡＡＴ０２

16-4

16-4

Driveline/Axle

Driveshaft Inspection

Driveshaft Removal

F

D

B

C

A

E

A

B

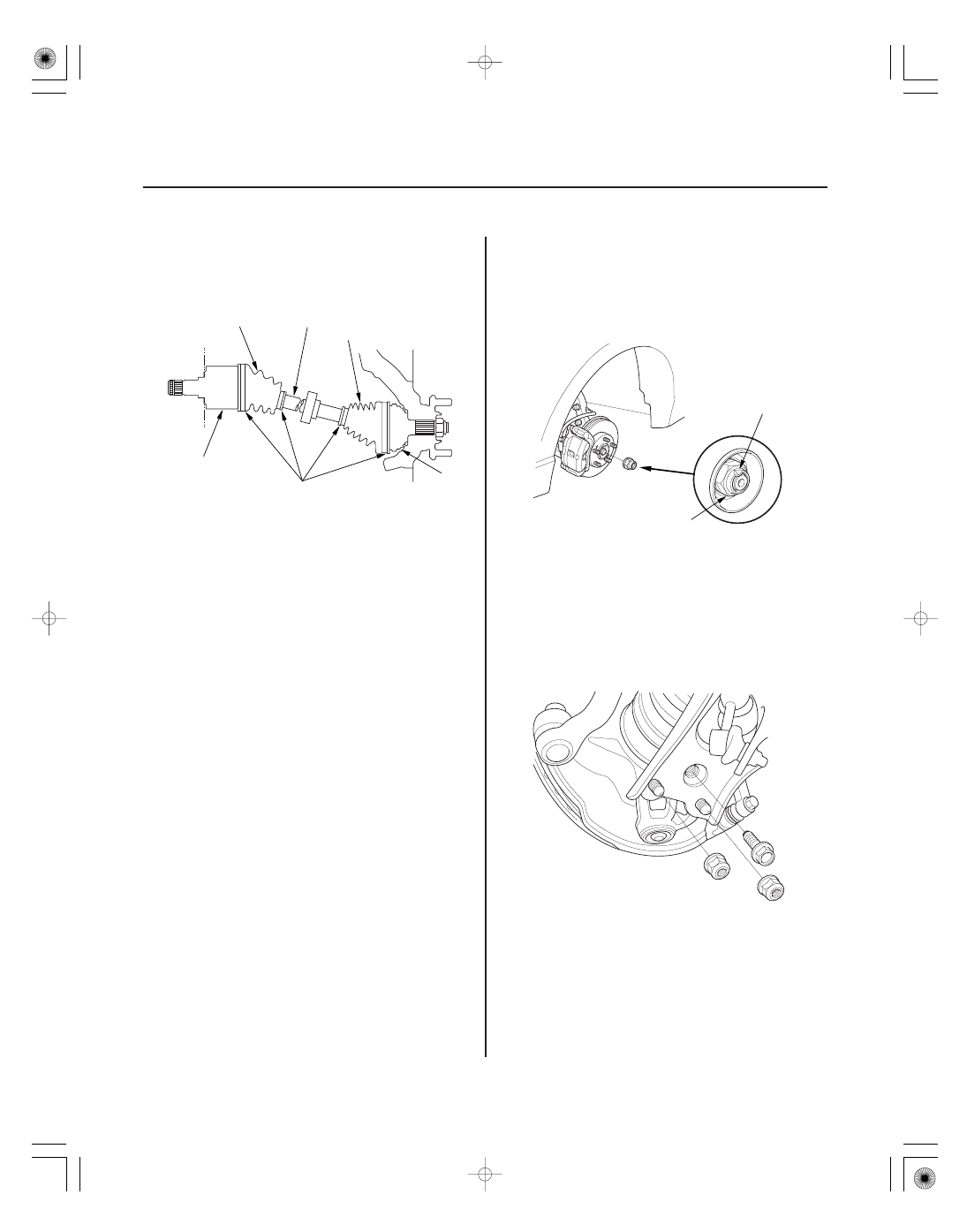

1. Check the inboard boot (A) and the outboard boot

(B) on the driveshaft (C) for cracks, damage, leaking
grease, and loose boot bands (D). If any damage is
found, replace the boot and the boot bands.

2. Check the driveshaft for cracks and damage. If any

damage is found, replace the driveshaft.

3. Check the inboard joint (E) and the outboard joint

(F) for cracks and damage. If any damage is found,
replace the inboard joint or the outboard joint as an
assembly.

4. Hold the inboard joint and turn the front wheel by

hand, then make sure the joint is not excessively
loose. If necessary, replace the inboard joint or the
outboard joint as an assembly.

1. Raise the vehicle on a lift.

2. Remove the front wheels.

3. Pry up the locking tab (A) on the spindle nut (B),

then remove the nut.

4. Drain the transmission fluid, then reinstall the drain

plug with a new sealing washer:

• 5-speed manual transmission (see page 13-5)
• 6-speed manual transmission (see page 13-82)
• Automatic transmission (see page 14-232)

5. Remove the nuts and the bolt, then separate the

lower arm using a prybar.
