Acura CSX. Manual - part 322

０２

０３

０４

’06 Model

’07-09 Models

14-360

A/T Differential

A

B

C

D

A

B

C

D

07749-0010000

07746-0010600

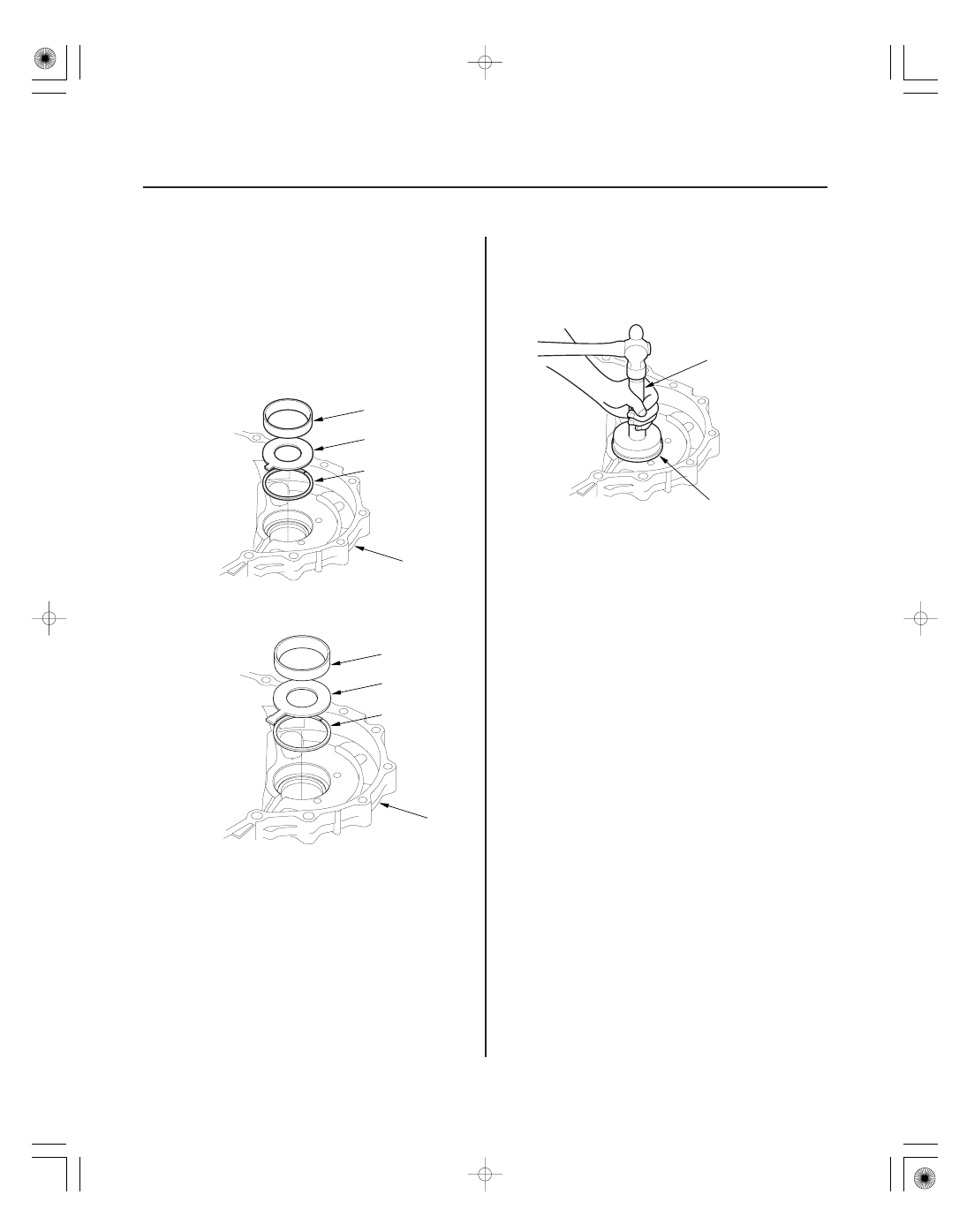

3. Install the 76 mm thrust shim (A), the 76.2 mm

thrust washer (B), and the carrier bearing outer
race (C) in the transmission housing (D).

NOTE:
For ’07-09 models: Be sure to install the 76.2 mm
thrust washer with the ‘‘41382 RKY’’ mark facing
downward.

4. Install the outer race securely in the housing so

there is no clearance between the outer race, the
thrust washer, the thrust shim, and the
transmission housing using the driver and the
72 x 75 mm attachment.

08/08/21 14:53:04 61SNR030_140_0362

０５

０６

０１

ＳＮＲ９ＡＡ１Ｅ１０４１１６１９６１１ＭＡＡＴ００

Special Tools Required

’06 Model

14-361

14-361

Carrier Bearing Preload Inspection

A

B

C

07749-0010000

07NAD-PX40100

A

B

C

D

E

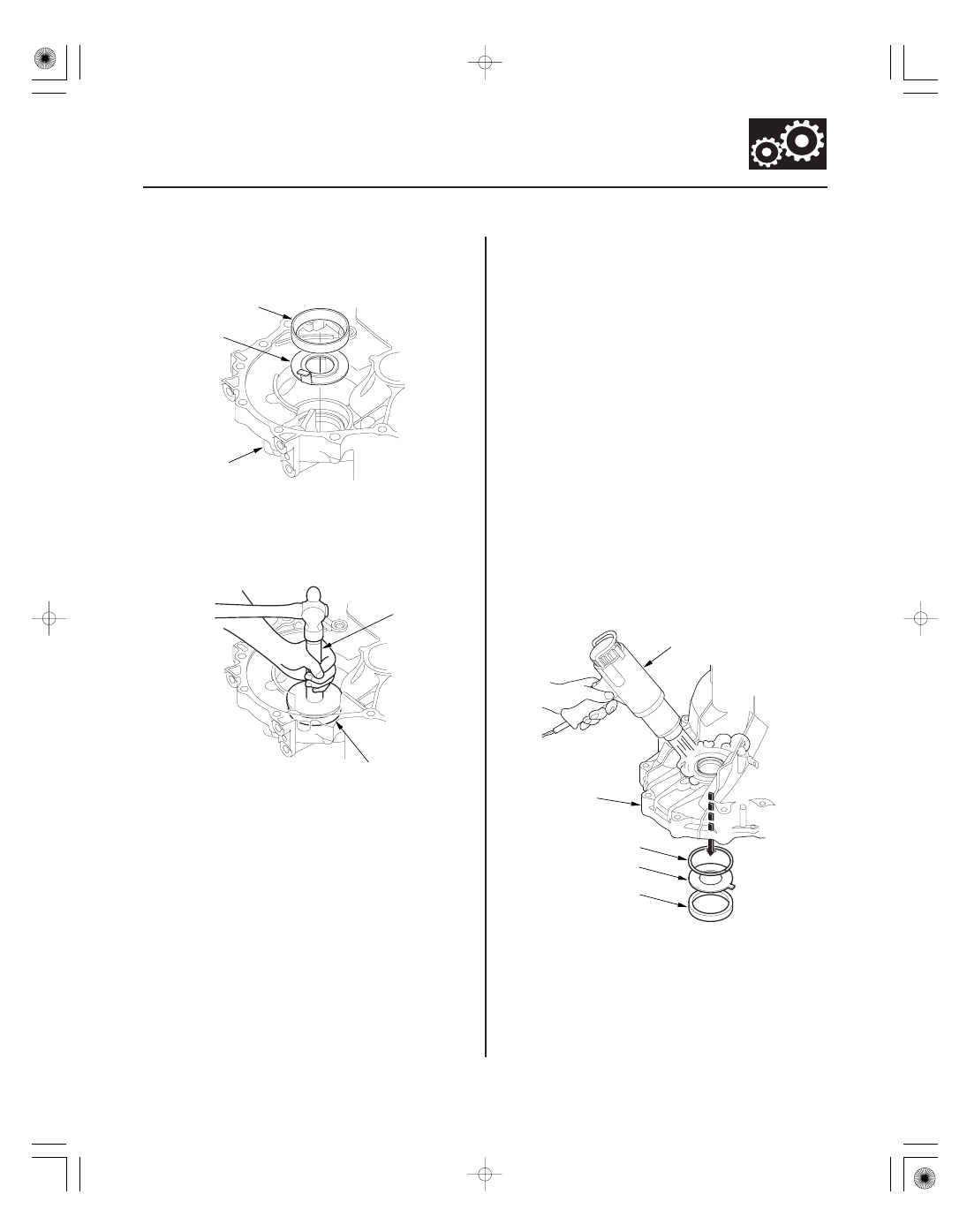

5. Install the 80 mm thrust washer (A) and the carrier

bearing outer race (B) in the torque converter
housing (C).

6. Install the carrier bearing outer race securely in the

torque converter housing so there is no clearance
between the carrier bearing outer race, the 80 mm
thrust washer, and the torque converter housing
using the driver and the 78 x 80 mm attachment.

• Driver 07749-0010000
• Attachment, 72 x 75 mm 07746-0010600
• Preload inspection tool 07HAJ-PK40201

NOTE:

• Replace the carrier bearing with a new one whenever

the carrier bearing outer race is replaced. The carrier
bearing and the carrier bearing outer race should be
replaced as a set.

• Do not use the 76 mm thrust shim on the torque

converter housing.

• Adjust the carrier bearing preload, when replacing

the transmission housing, the torque converter
housing, the differential carrier, the carrier bearing,
the carrier bearing outer race, or the 76 mm thrust
shim.

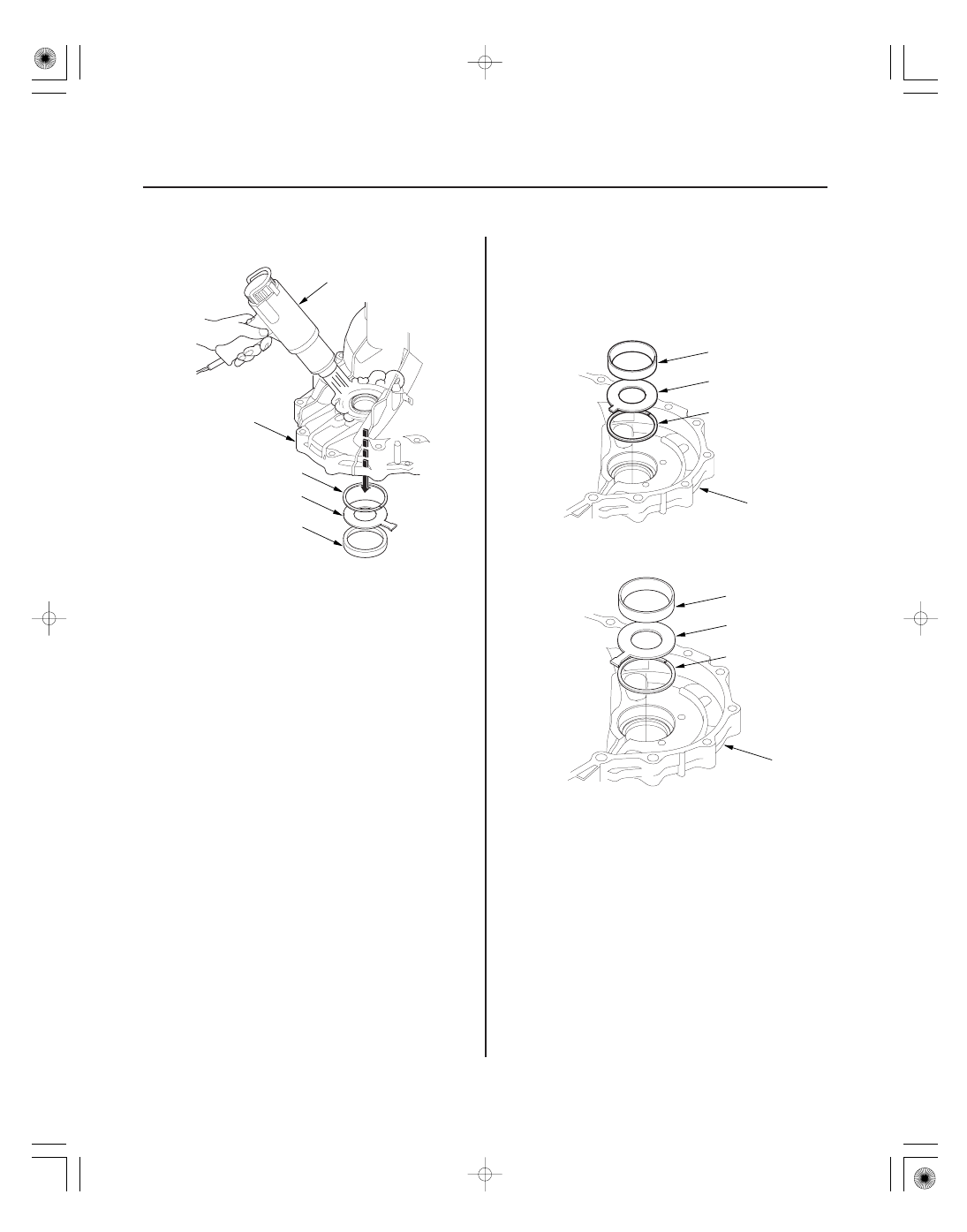

1. Remove the carrier bearing outer race (A), the

76.2 mm thrust washer (B), and the 76 mm thrust
shim (C) from the transmission housing (D) by
heating the housing to about 100 °C (212 °F) with a
heat gun (E). Do not heat the housing more than
100 °C (212 °F).

08/08/21 14:53:05 61SNR030_140_0363

０５

０６

０１

ＳＮＲ９ＡＡ１Ｅ１０４１１６１９６１１ＭＡＡＴ００

Special Tools Required

’06 Model

14-361

14-361

Carrier Bearing Preload Inspection

A

B

C

07749-0010000

07NAD-PX40100

A

B

C

D

E

5. Install the 80 mm thrust washer (A) and the carrier

bearing outer race (B) in the torque converter
housing (C).

6. Install the carrier bearing outer race securely in the

torque converter housing so there is no clearance
between the carrier bearing outer race, the 80 mm
thrust washer, and the torque converter housing
using the driver and the 78 x 80 mm attachment.

• Driver 07749-0010000
• Attachment, 72 x 75 mm 07746-0010600
• Preload inspection tool 07HAJ-PK40201

NOTE:

• Replace the carrier bearing with a new one whenever

the carrier bearing outer race is replaced. The carrier
bearing and the carrier bearing outer race should be
replaced as a set.

• Do not use the 76 mm thrust shim on the torque

converter housing.

• Adjust the carrier bearing preload, when replacing

the transmission housing, the torque converter
housing, the differential carrier, the carrier bearing,
the carrier bearing outer race, or the 76 mm thrust
shim.

1. Remove the carrier bearing outer race (A), the

76.2 mm thrust washer (B), and the 76 mm thrust
shim (C) from the transmission housing (D) by
heating the housing to about 100 °C (212 °F) with a
heat gun (E). Do not heat the housing more than
100 °C (212 °F).

08/08/21 14:53:05 61SNR030_140_0363

０１

０２

０３

’07-09 Models

’06 Model

’07-09 Models

14-362

A/T Differential

A

D

E

B

C

A

C

D

B

A

B

C

D

2. Install the 76 mm thrust shim (A) in the

transmission housing (B).
If you replace the 76 mm thrust shim with a new
one, use the same thickness shim as the old one.

3. Install the 76.2 mm thrust washer (C), and the

carrier bearing outer race (D) in the transmission
housing.

NOTE:
For ’07-09 models: Be sure to install the 76.2 mm
thrust washer with the ‘‘41382 RKY’’ mark facing
downward.

08/08/21 14:53:06 61SNR030_140_0364
