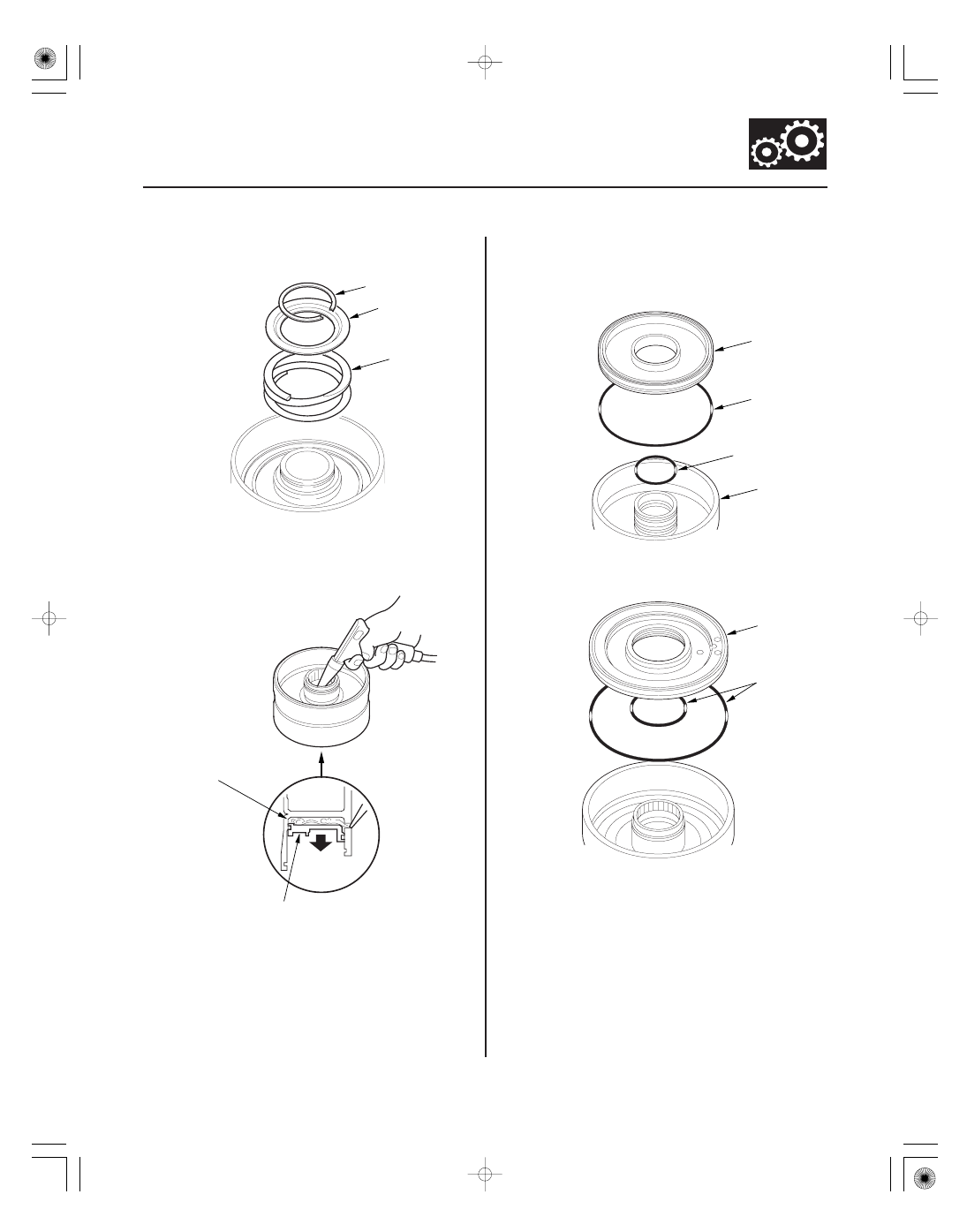

16. Remove the snap ring (A), the spring retainer (B),

and the return spring (C).

17. Wrap a shop rag around the clutch drum (A), and

apply air pressure to the fluid passage to remove
the piston (B). Place a finger tip on the other
passage while applying air pressure.

18. 1st, 2nd, and 3rd clutches: Remove the piston (A),

then remove the O-ring (B) from the clutch piston,
and remove the O-ring (C) from each clutch drum
(D).

19. 4th and 5th clutches: Remove the piston (A), then

remove the O-rings (B) from the clutch piston.

08/08/21 14:52:18 61SNR030_140_0331

０１

０２

ＳＮＲ９ＡＡ１Ｅ１０４１１３１００４１ＭＡＡＴ００

Standard Thickness
Clutch Discs:

1.94 mm (0.076 in.)

Clutch Plates Standard Thickness:
1st Clutch

(wave-plates):

2.0 mm (0.079 in.)

2nd Clutch

Wave-plates:

2.0 mm (0.079 in.)

Flat-plate:

2.0 mm (0.079 in.)

3rd Clutch

Wave-plates:

2.0 mm (0.079 in.)

Flat-plates:

2.0 mm (0.079 in.)

4th Clutch

(wave-plates):

2.3 mm (0.091 in.)

5th Clutch

(wave-plates):

2.3 mm (0.091 in.)

14-330

Shafts and Clutches

Clutch Inspection

A

A

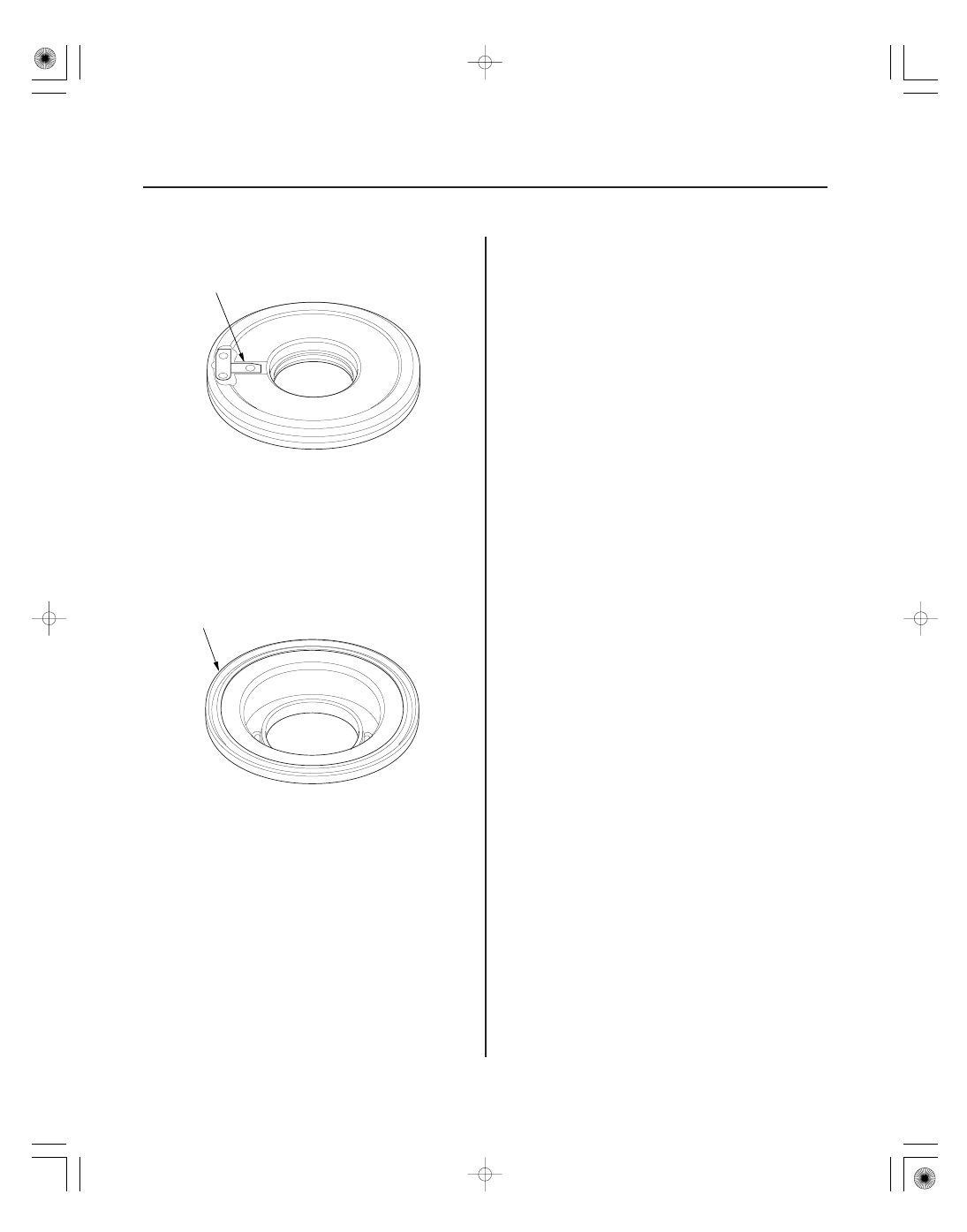

1. Inspect the 4th and 5th clutch pistons and the clutch

piston check valves (A).

2. If the clutch piston check valve is loose or damaged,

replace the clutch piston.

3. Check the spring retainer for wear and damage.

4. Check the oil seal (A) on the spring retainer of the

1st, 2nd, and 3rd clutches for wear, damage, and
peeling.

5. If the oil seal is worn, damaged, or peeling, replace

the spring retainer.

6. Inspect the clutch discs, the clutch plates, and the

clutch end-plate for wear, damage, and
discoloration.

7. If the clutch discs are worn or damaged, replace

them as a set. If the clutch discs are replaced,
inspect the clearance between the clutch end-plate
and the top disc.

8. If any plate is worn, damaged, or discolored,

replace the damaged plate with a new plate, and
inspect the other wave-plates for a phase
difference. If the clutch plate is replaced, inspect
the clearance between the clutch end-plate and the
top disc.

9. If the clutch end-plate is worn, damaged, or

discolored, inspect the clearance between the
clutch end-plate and the top disc, then replace the
clutch end-plate.

08/08/21 14:52:19 61SNR030_140_0332

０１

ＳＮＲ９ＡＡ１Ｅ１０４１１２１２２３１ＭＡＡＴ００

−

−

Standard: 0.07

0.20 mm (0.003

0.008 in.)

14-331

Clutch Wave-plate Phase Difference Inspection

A

D

E

B

C

F

G

H

I

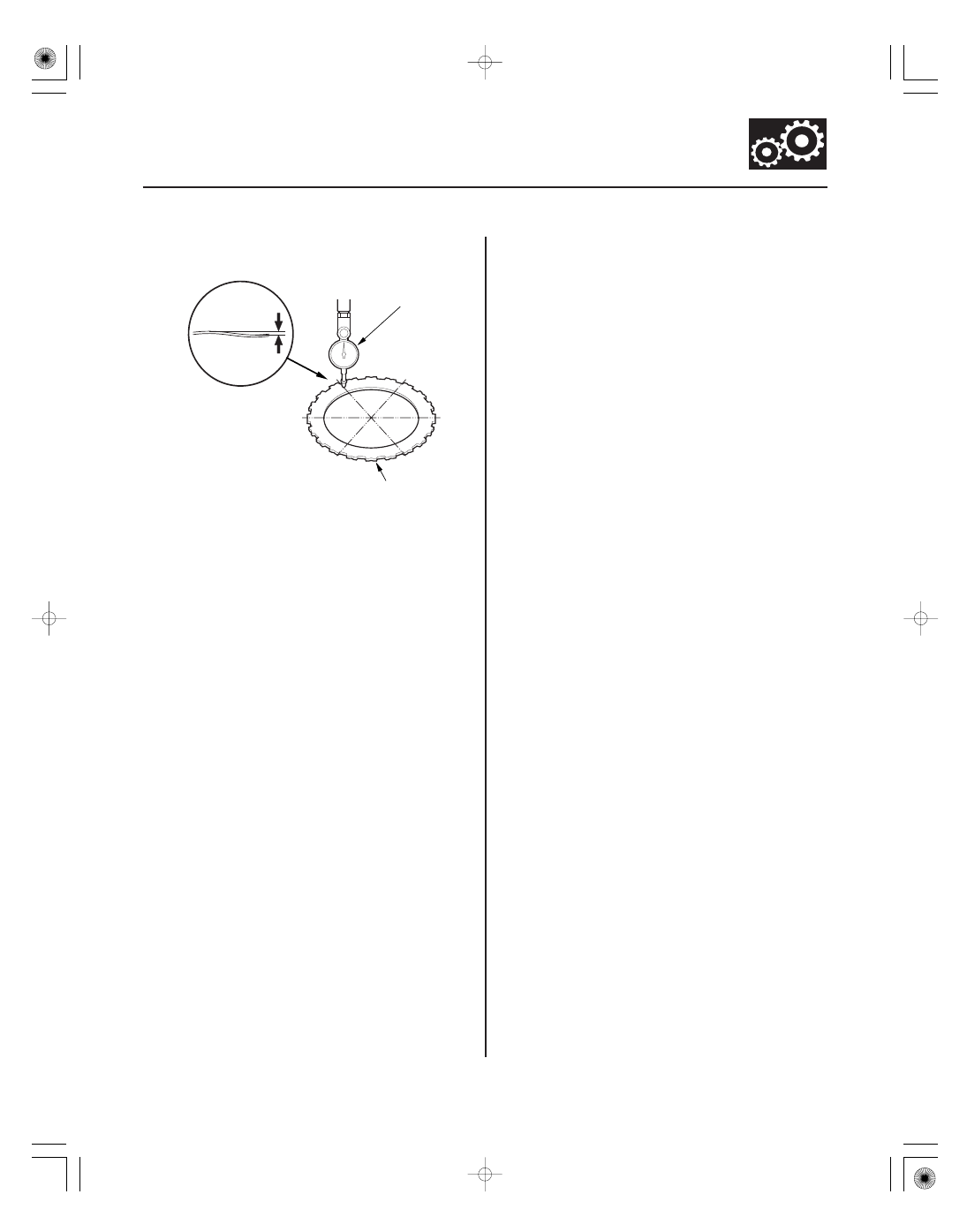

1. Place the clutch wave-plate (A) on a surface plate,

and set a dial indicator (B) on the wave-plate.

2. Find the bottom (C) of a phase difference of the

wave-plate, zero the dial indicator and make a
reference mark on the bottom of the wave-plate.

3. Rotate the 2nd, 4th, and 5th clutch wave-plate

about 60-degrees by holding it by its circumference,
and rotate the 1st and 3rd clutch wave-plate about
72-degrees or 54-degrees apart from the bottom.
The dial indicator should be at a top (D) of a phase
difference. Do not rotate the wave-plate by holding
its surface, always rotate it holding its edges.

4. Read the dial indicator. The dial indicator reads the

phase difference (E) of the wave-plate between the
bottom and the top.

5. Rotate the 2nd, 4th, and 5th clutch wave-plate

about 60-degrees from the top position, and rotate
the 1st and 3rd clutch wave-plate 54-degrees or
72-degrees apart from the top. The dial indicator
should be at the bottom of a phase difference
(F and G). Zero the dial indicator.

6. Measure the phase difference at the other two tops

(H and I) of the wave-plate by following steps 3
thru 5.

7. If two of the three measurements are within the

standard, the wave-plate is OK. If two of the three
measurements are out of the standard, replace the
wave-plate.

08/08/21 14:52:19 61SNR030_140_0333

０１

０２

０１

０２

ＳＮＲ９ＡＡ１Ｅ１０４１１２１２２１１ＭＡＡＴ００

Special Tools Required

14-332

Shafts and Clutches

Clutch Clearance Inspection

C

B

D

A

E

A

D

E

B

C

F

G

A

D

E

B

C

F

G

Clutch compressor attachment 07ZAE-PRP0100

1. Inspect the clutch piston, the discs, the plates, and

the end-plate for wear and damage (see page
14-330), and inspect the clutch wave-plate phase
difference (see page 14-331), if necessary.

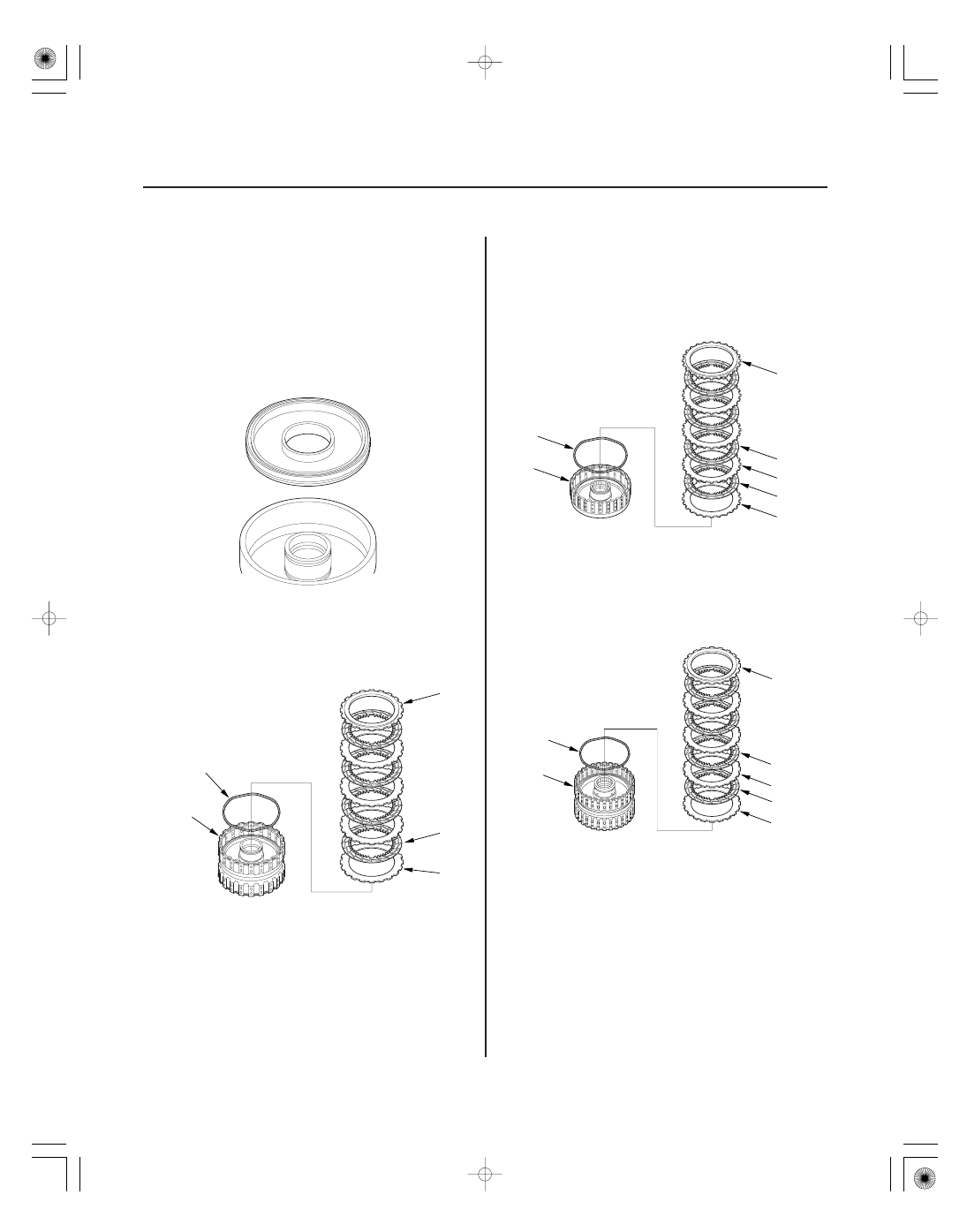

2. Install the clutch piston in the clutch drum. Do not

install the O-rings during inspection.

3. Install the waved spring (A) in the 1st clutch drum

(B). Starting with the clutch wave-plate, alternately
install the clutch wave-plates (C) (4), and the discs
(D) (4), and install the clutch end-plate (E) with the
flat side down on the top disc.

4. Install the waved spring (A) in the 2nd clutch drum

(B). Install the clutch flat-plate (C), and the clutch
disc (D). Starting with the clutch wave-plate,
alternately install the clutch wave-plates (E) (3), and
the discs (F) (3), and install the clutch end-plate (G)
with the flat side down on the disc.

5. Install the waved spring (A) in the 3rd clutch drum

(B). Install the clutch flat-plate (C), and the clutch
disc (D). Starting with the clutch wave-plate,
alternately install the clutch wave-plates (E) (3), and
the discs (F) (3), and install the clutch end-plate (G)
with the flat side down on the disc.
