０１

０２

Pressure

Fluid Pressure

Standard

Service Limit

14-213

D

E

F

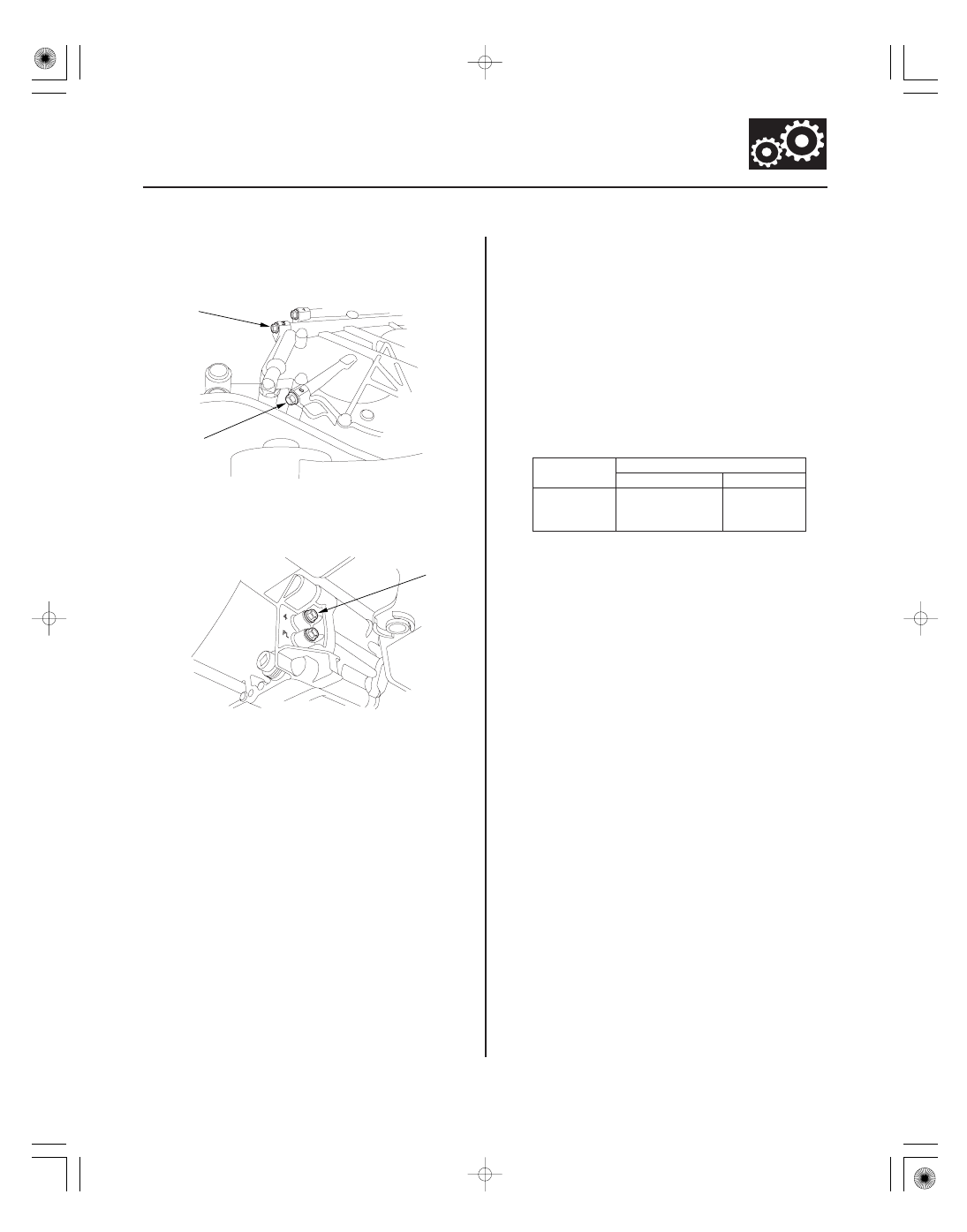

21. Connect the A/T oil pressure gauge to the 3rd

clutch pressure inspection port (D) and the 5th
clutch pressure inspection port (E).

22. Connect the A/T oil pressure gauge to the 4th clutch

pressure inspection port (F).

23. Start the engine, and shift to S.

24. Upshift to 3rd gear by pressing the paddle shifter

(upshift switch), and measure the 3rd clutch
pressure at the 3rd clutch pressure inspection port
(D) while holding the engine speed at 2,000 rpm.

25. Upshift to 4th gear, and measure the 4th clutch

pressure at the 4th clutch pressure inspection port
(F) while holding the engine speed at 2,000 rpm.

26. Upshift to 5th gear, and measure the 5th clutch

pressure at the 5th clutch pressure inspection port
(E) while holding the engine speed at 2,000 rpm.

890

970 kPa

(9.1

9.9 kgf/cm ,

130

140 psi)

840 kPa
(8.6 kgf/cm ,
120 psi)

3rd clutch (D)
4th clutch (F)
5th clutch (E)

2

2

08/08/21 14:46:43 61SNR030_140_0215

−

−

−

Pressure

Fluid Pressure

Standard

Service Limit

Problem

Probable causes

14-214

Automatic Transmission

27. Bring the engine back to an idle, then apply the

brake pedal to stop the wheels from rotating.

28. Shift to R, then release the brake pedal. Measure

the 4th clutch pressure at the 4th clutch pressure
inspection port (F) while holding the engine speed
at 2,000 rpm.

4th clutch
(F) in R

890

970 kPa

(9.1

9.9 kgf/cm ,

130

140 psi)

840 kPa
(8.6 kgf/cm ,
120 psi)

29. Turn the engine off, then disconnect the A/T oil

pressure gauge from the 3rd, 4th, and 5th clutch
pressure inspection ports.

30. Install the sealing bolts in the 3rd, 4th, and 5th

clutch pressure inspection ports with new sealing
washers, and tighten the bolts to 18 N·m (1.8 kgf·m,
13 lbf·ft). Do not reuse the old sealing washers.

31. If the pressures are out of the service limit, the

problems and probable causes are listed in the
table.

•
•
•
•

•
•
•
•
•
•
•
•
•
•
•
•
•
•

No or low line
pressure

Torque converter
ATF pump
Regulator valve
Torque converter
check valve
Clogged ATF strainer

No or low 1st clutch
pressure

1st clutch
O-rings

No or low 2nd clutch
pressure

2nd clutch
O-rings

No or low 3rd clutch
pressure

3rd clutch
O-rings

No or low 4th clutch
pressure

4th clutch
O-rings

No or low 5th clutch
pressure

5th clutch
O-rings

No or low 4th clutch
pressure in R

Servo valve
4th clutch
O-rings

32. Install the splash shield.

33. Check the ATF level (see page 14-231).

2

2

08/08/21 14:46:43 61SNR030_140_0216

０１

＊０１

＊０２

ＳＮＲ９ＡＡ１Ｅ１０４１０６５４８０１ＦＥＡＴ４０

14-215

Shift Solenoid Valve Test

A

A
18 x 1.5 mm
49 N·m
(5.0 kgf·m, 36 lbf·ft)

B

A

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

C

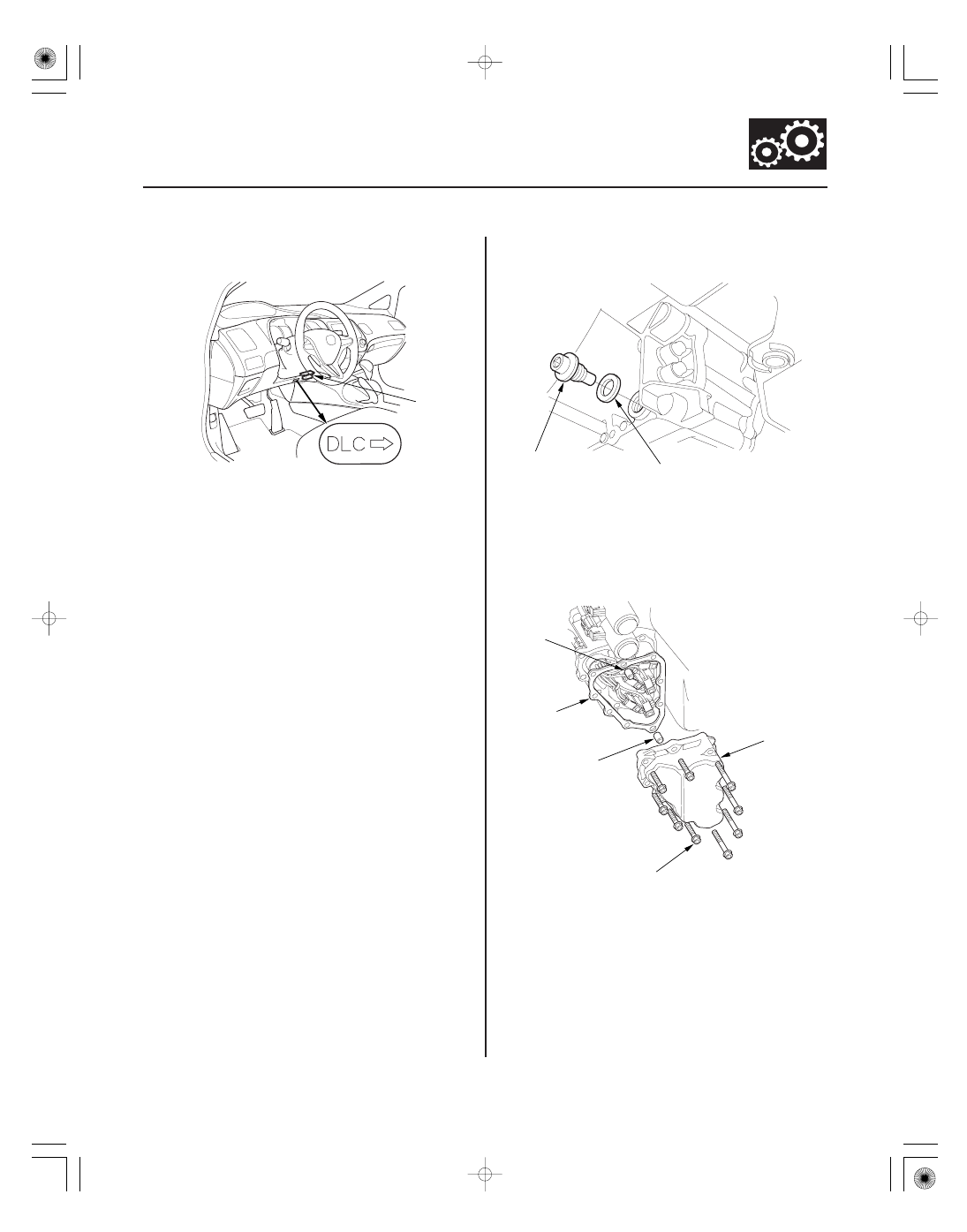

1. Connect the HDS to the DLC (A) located under the

driver’s side of the dashboard.

2. Turn the ignition switch to ON (II). Make sure the

HDS communicates with the PCM. If it does not, go
to the DLC circuit troubleshooting (see page
11-204).

3. Select Shift Solenoid Valves A, B, C, D, and E Test

in the Miscellaneous Test Menu with the HDS.

4. Check that shift solenoid valves A, B, C, D, and E

operate with the HDS. A clicking sound should be
heard.

• If a clicking sound is heard, the valves are OK.

The test is complete, disconnect the HDS.

• If no clicking sound is heard, go to step 5, and

test the solenoid valve.

5. Do the battery removal procedure (see page 22-69).

6. Remove the intake air duct (see page 11-348) and

the air cleaner assembly (see page 11-345).

7. Remove the battery tray, the battery base, and the

resonator.

8. Raise the vehicle on a lift, or apply the parking

brake, block the rear wheels, and raise the front of
the vehicle. Make sure it is securely supported.

9. Remove the splash shield.

10. Remove the drain plug (A), and drain the automatic

transmission fluid (ATF).

11. Reinstall the drain plug with a new sealing washer

(B).

12. Remove the shift solenoid valve cover (A), the

dowel pins (B), and the gasket (C).

Replace.

Replace.

08/08/21 14:46:44 61SNR030_140_0217

０４

−

Standard: 12

25

14-216

Automatic Transmission

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

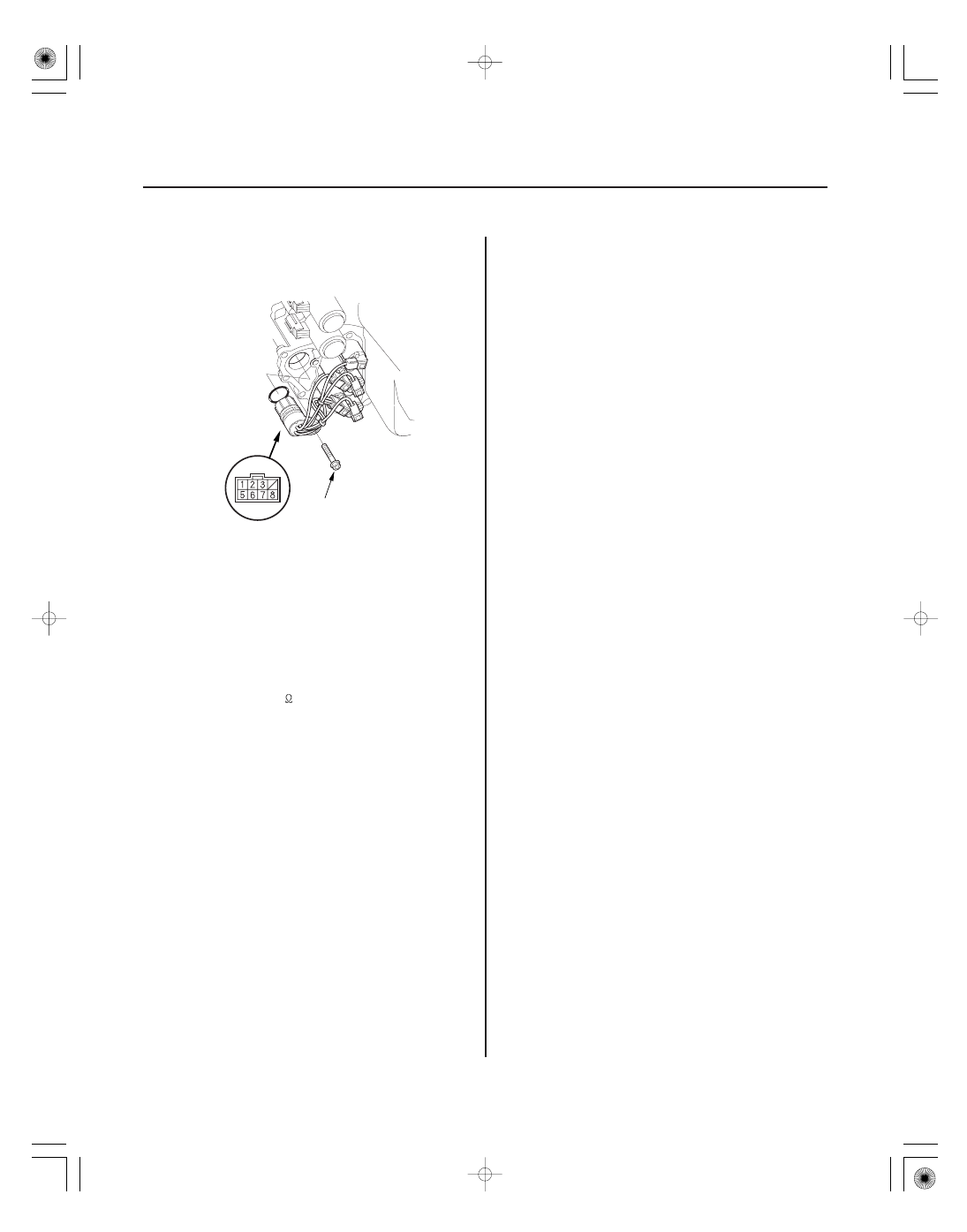

13. Disconnect the shift solenoid wire harness

connector, and remove it from the transmission
housing.

14. Measure the shift solenoid valve resistance

between the following shift solenoid wire harness
connector terminals and body ground:

• No. 1 (GRN): Shift solenoid valve C
• No. 2 (ORN): Shift solenoid valve B
• No. 3 (RED): Shift solenoid valve E
• No. 5 (BLU): Shift solenoid valve A
• No. 8 (YEL): Shift solenoid valve D

15. If the resistance is within the standard, go to step

17 and check the solenoid valve for a clicking
sound. If the resistance is out of standard, go to
step 16.

16. Disconnect the shift solenoid valve connector, and

measure the resistance at the solenoid valve
connector. Replace the shift solenoid valve if the
resistance is out of standard, then go to step 20.

17. Connect a jumper wire from the battery positive

terminal to the shift solenoid wire harness
connector terminals, and connect another jumper
wire from the battery negative terminal to body
ground individually. A clicking sound should be
heard.

• If a clicking sound is heard, the valves are OK,

and the test is complete, connect the connector.

• If no clicking sound is heard, replace the shift

solenoid valve (see page 14-217).

18. Replace the shift solenoid harness if the test results

are OK.

19. Install a new O-ring on the shift solenoid wire

harness connector, and install the connector in the
transmission housing.

20. Install a new gasket, the dowel pins, and the shift

solenoid valve cover.

21. Check the shift solenoid wire harness connector for

rust, dirt, or oil, then connect the connector
securely.

22. Refill the transmission with ATF (see step 5 on page

14-232).

23. Install the battery tray, the battery base, and the

resonator.

24. Install the air cleaner assembly (see page 11-345)

and the intake air duct (see page 11-348).

25. Do the battery installation procedure (see page

22-69).

26. Install the splash shield.

08/08/21 14:46:44 61SNR030_140_0218
