DTC P0134:

11-98

11-98

PGM-FI System

10. Do the ECM/PCM idle learn procedure (see page

11-310).

11. Start the engine. Hold the engine speed at

3,000 rpm without load (A/T in P or N, M/T in
neutral) until the radiator fan comes on, then let it
idle.

12. Test-drive under these conditions:

• Engine coolant temperature (ECT SENSOR 1)

above 70 °C (158 °F)

• A/T in D, M/T in 3rd or 4th
• Drive the vehicle at 40 km/h (25 mph) or less for

5 minutes, then drive at a steady speed between
41

130 km/h (26

81 mph).

13. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the A/F sensor (Sensor 1) and the ECM/
PCM, then go to step 1.

Go to step 14.

14. Monitor the OBD STATUS for DTC P0133 in the

DTCs MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTCs or DTCs were indicated in step 13,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the A/F sensor
(Sensor 1) and the ECM/PCM, then go to step 1. If
the screen indicates EXECUTING, keep driving until
a result comes on. If the screen indicates OUT OF
CONDITION, go to step 11.

NOTE:

• Before you troubleshoot, record all freeze data and

any on-board snapshot, and review the general
troubleshooting information (see page 11-3).

• If the vehicle was out of fuel and the engine stalled

before this DTC was stored, refuel and clear the DTC
with the HDS.

• If DTC P0135 is stored at the same time as DTC P0134,

troubleshoot DTC P0135 first, then recheck for DTC
P0134.

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Start the engine, and let it idle without load (A/T in

P or N, M/T in neutral) until the radiator fan comes
on.

4. Check for Temporary DTCs or DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the A/F sensor (Sensor 1), the PGM-FI subrelay,
and the ECM/PCM.

5. Turn the ignition switch to LOCK (0).

6. Replace the A/F sensor (Sensor 1) (see page

11-221).

7. Turn the ignition switch to ON (II).

8. Reset the ECM/PCM with the HDS.

9. Do the ECM/PCM idle learn procedure (see page

11-310).

10. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the A/F sensor (Sensor 1), the PGM-FI
subrelay, and the ECM/PCM, then go to step 1.

Go to step 11.

A/F Sensor (Sensor 1) Heater

System Malfunction

Is DT C P0133 indicated?

Does the scr een indicate PASSED?

Is DT C P0134 indicated?

Is DT C P0134 indicated?

08/08/21 14:17:18 61SNR030_110_0098

ＳＮＲ９ＡＡ７Ｋ７２１０００９０１３５ＦＡＡＴ００

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

DTC P0135:

11-99

11-99

11. Monitor the OBD STATUS for DTC P0134 in the

DTCs MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTCs or DTCs were indicated in step 10,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the A/F sensor
(Sensor 1), the PGM-FI subrelay, and the ECM/PCM,
then go to step 1. If the screen indicates NOT
COMPLETED, keep idling until a result comes on.

NOTE: Before you troubleshoot, record all freeze data
and any on-board snapshot, and review the general
troubleshooting information (see page 11-3).

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Start the engine. Hold the engine speed at

3,000 rpm without load (A/T in P or N, M/T in
neutral) until the radiator fan comes on, then let it
idle.

4. Check for Temporary DTCs or DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the A/F sensor (Sensor 1), the PGM-FI subrelay,
and the ECM/PCM.

5. Turn the ignition switch to LOCK (0).

6. Check the No. 11 FI SUB (15 A) fuse in the under-

hood fuse/relay box.

Go to step 7.

Go to step 20.

A/F Sensor (Sensor 1) Heater

Circuit Malfunction

Does the scr een indicate PASSED?

Is DT C P0135 indicated?

Is the f use OK ?

08/08/21 14:17:18 61SNR030_110_0099

−

＊０１

０２

０３

＋

＋

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-100

PGM-FI System

E

A/F SENSOR (SENSOR 1) 4P CONNECTOR

AFSHTC

B

A/F SENSOR (SENSOR 1) 4P CONNECTOR

AFSHTC

B

AFS

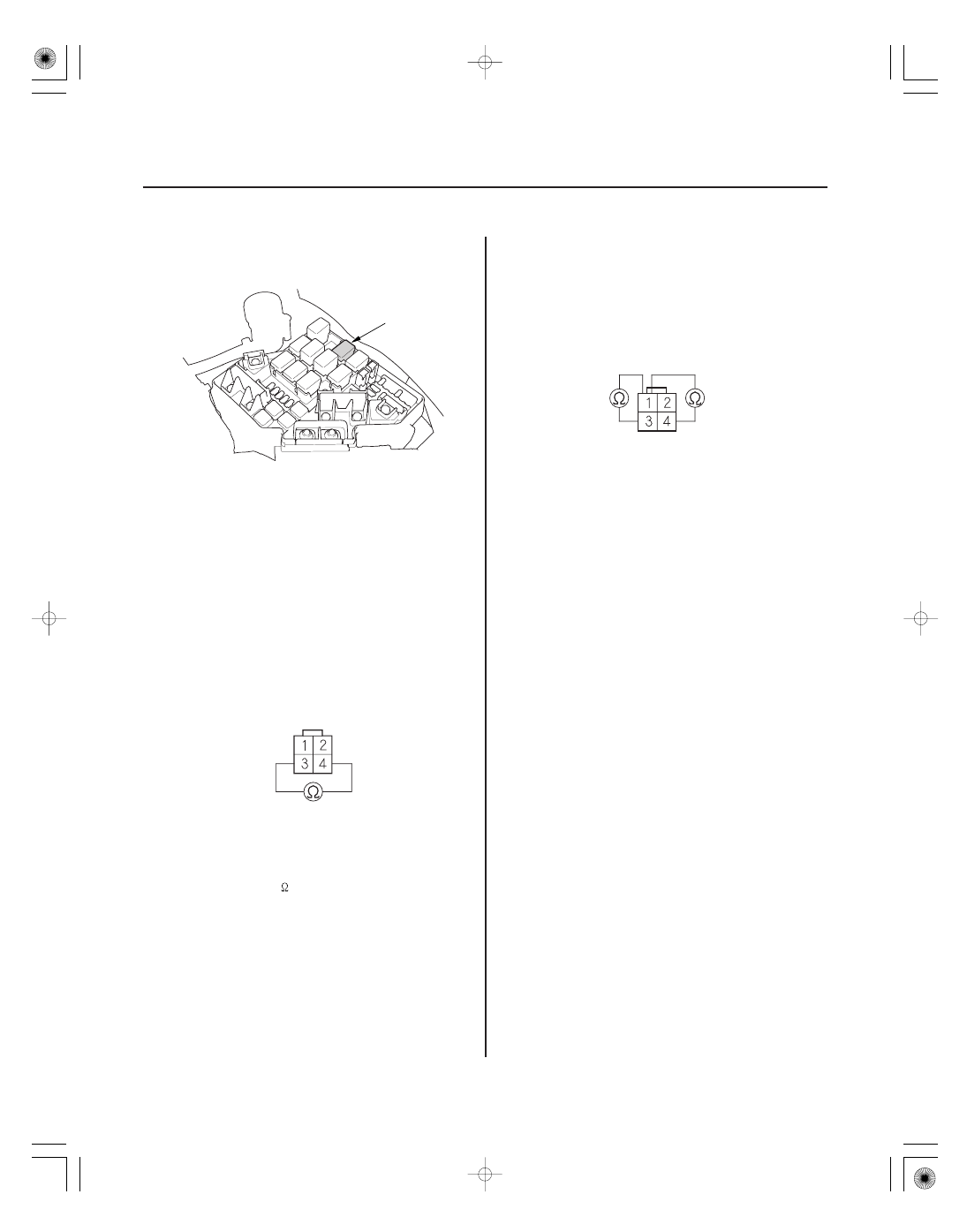

7. Test the PGM-FI subrelay (E) in the under-hood

fuse/relay box (see page 22-70).

Go to step 8.

Replace the PGM-FI subrelay, then go to step

24.

8. Disconnect the A/F sensor (Sensor 1) 4P connector.

9. At the sensor side, measure the resistance between

A/F sensor (Sensor 1) 4P connector terminals No. 3
and No. 4.

Go to step 10.

Go to step 23.

10. At the sensor side, check for continuity between

A/F sensor (Sensor 1) 4P connector terminals No. 1
and No. 3, and between terminals No. 1 and No. 4
individually.

Go to step 24.

Go to step 11.

11. Jump the SCS line with the HDS.

12. Disconnect ECM/PCM connector C (44P).

Wire side of female terminals

Wire side of female terminals

Is the PGM-F I subr elay OK ?

Is ther e 2.0

2.7

at r oom temper atur e?

Is ther e continuity?

08/08/21 14:17:18 61SNR030_110_0100

０４

０５

＊０２

−

−

YES

NO

11-101

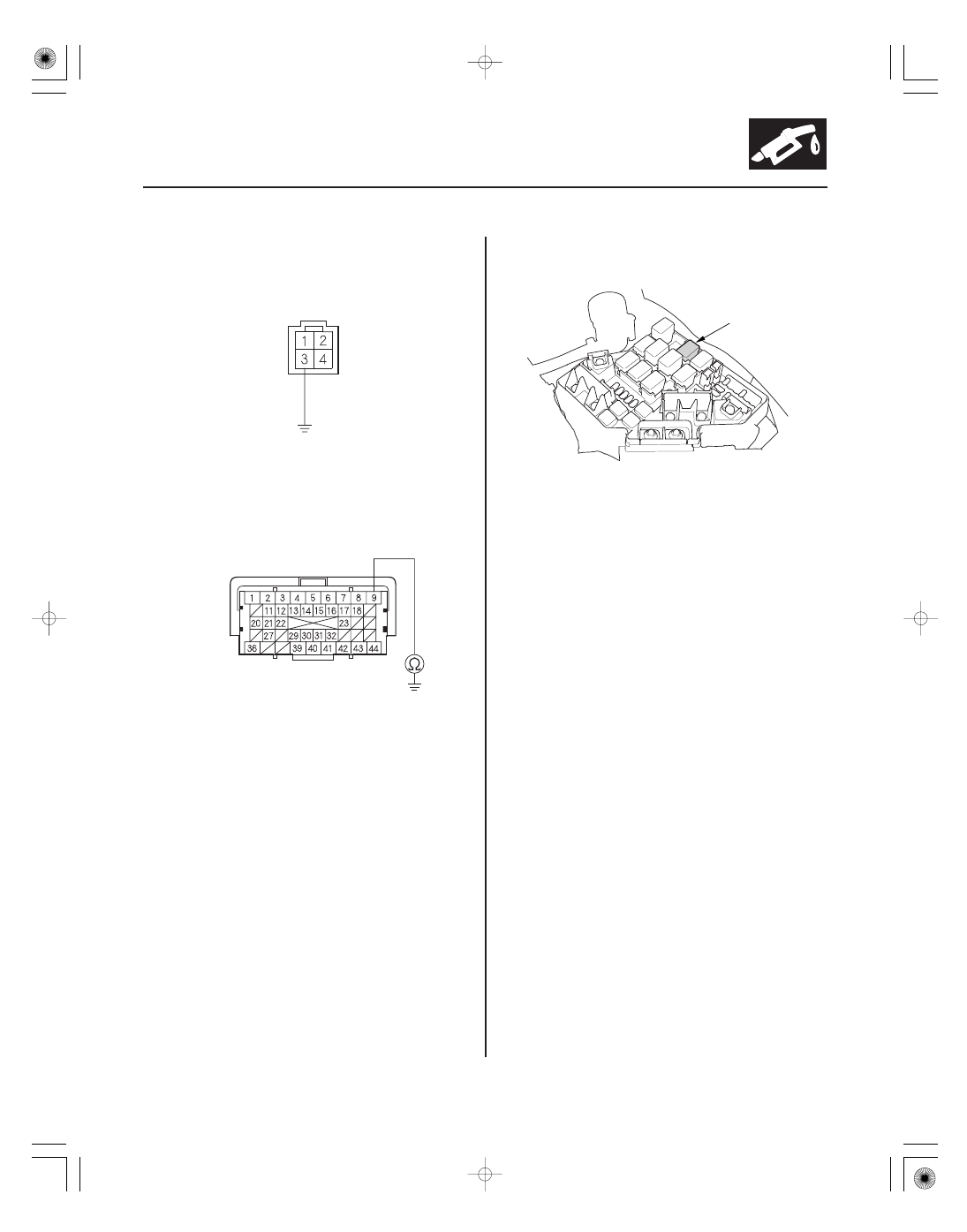

A/F SENSOR (SENSOR 1) 4P CONNECTOR

AFSHTC (BLU)

JUMPER WIRE

ECM/PCM CONNECTOR C (44P)

AFSHTC (WHT/GRN)

E

13. Connect A/F sensor (Sensor 1) 4P connector

terminal No. 3 to body ground with a jumper wire.

14. Check for continuity between ECM/PCM connector

terminal C9 and body ground.

Go to step 15.

Repair open in the wire between the ECM/

PCM (C9) and the A/F sensor (Sensor 1), then go to
step 25.

15. Remove the PGM-FI subrelay (E) from the under-

hood fuse/relay box.

Terminal side of male terminals

Terminal side of female terminals

Is ther e continuity?
