Specification
Electric Current: 80 A or less

4-9

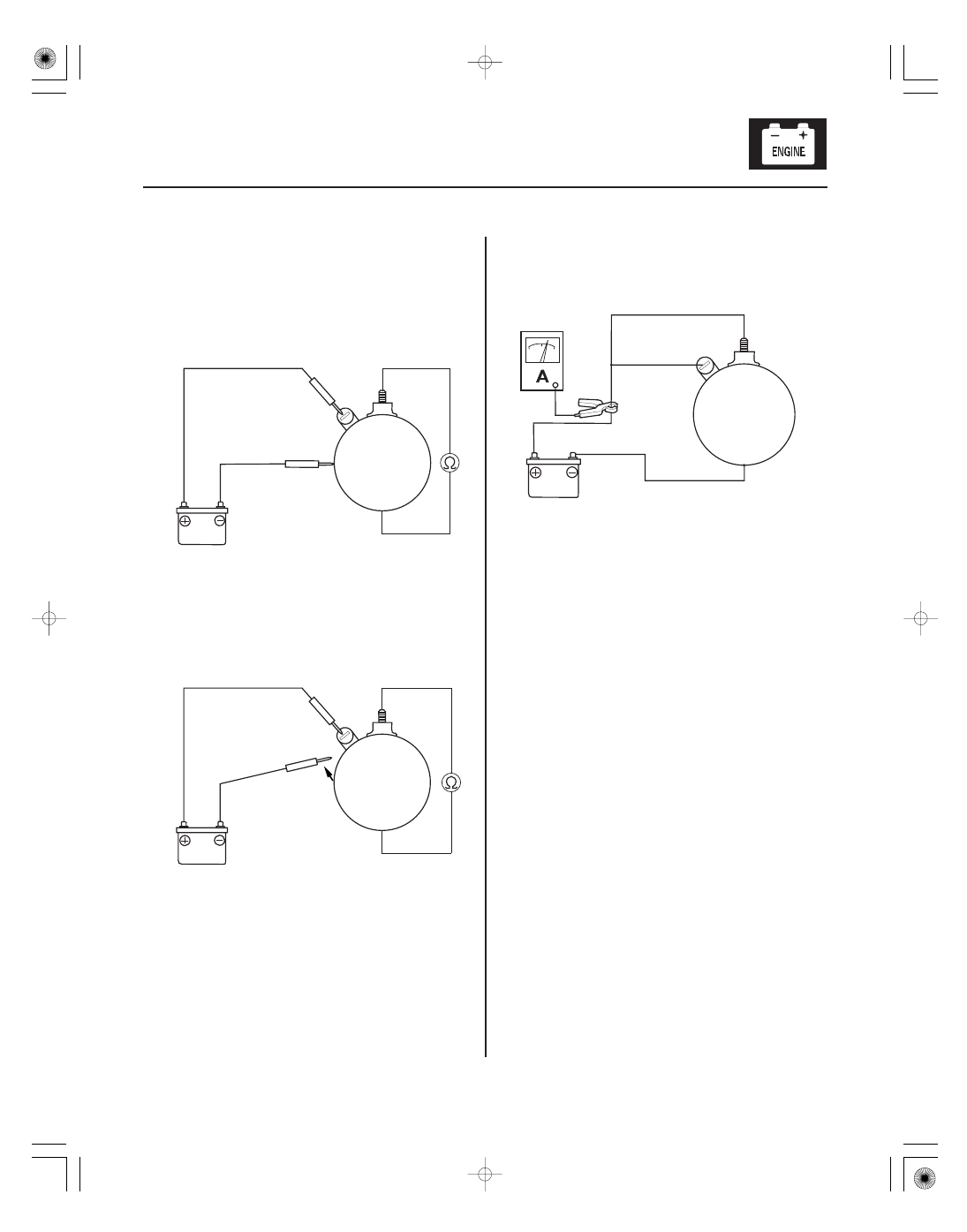

Starter Performance Test

STARTER

S

B

S

STARTER

B

STARTER

S

B

1. Remove the starter (see page 4-10).

2. Make the connections for this test using the thickest

(gauge) wire possible (preferably the same gauge
as used on the vehicle).

NOTE: To avoid damaging the starter, never leave
the battery connected for more than 10 seconds.

3. Connect the battery as shown, and check for

continuity between the B terminal and the starter
body. If there is continuity, it is working properly.

4. Disconnect the battery from the starter body, and

check for continuity between the B terminal and the
starter body. If there is no continuity, it is working
properly.

5. Firmly clamp the starter in a vise.

6. Connect the starter to the battery as shown, and

confirm that the motor runs.

7. If the electric current meets the specification when

the battery voltage is at 11.5 V, the starter is
working properly.

０１

０２

０１

ＳＮＲ９Ａ００Ａ４６５０００５６９０１ＫＤＡＴ００

Removal

K20Z2 engine

K20Z3 engine

4-10

Starting System

Starter Removal and Installation

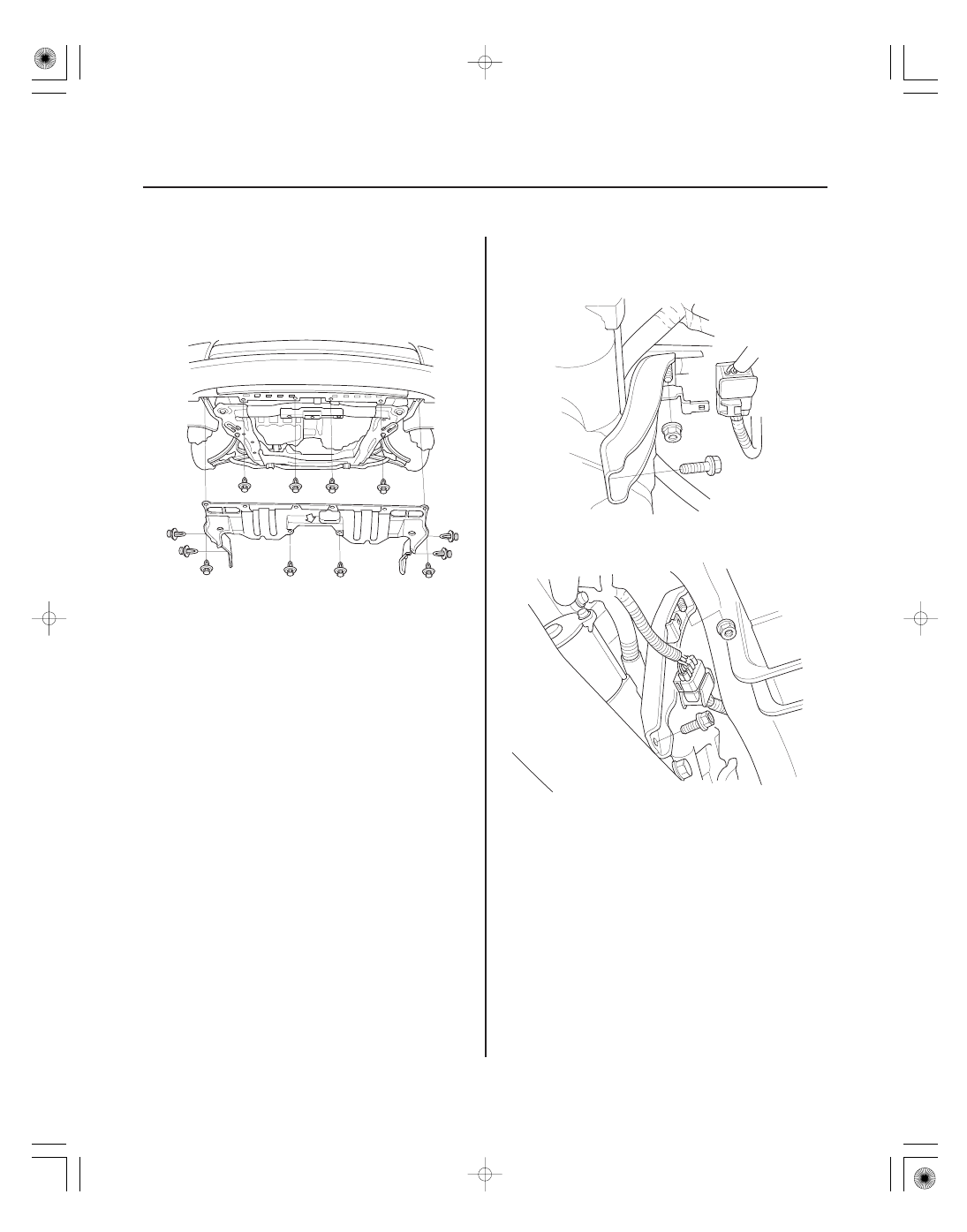

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Remove the splash shield.

3. Remove the intake manifold bracket.

＊０１

０４

＊０２

＊０３

Installation

4-11

A

B

A

B

C

B

C

A

8 x 1.25 mm
9 N·m (0.9 kgf·m, 7 lbf·ft)

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

10 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

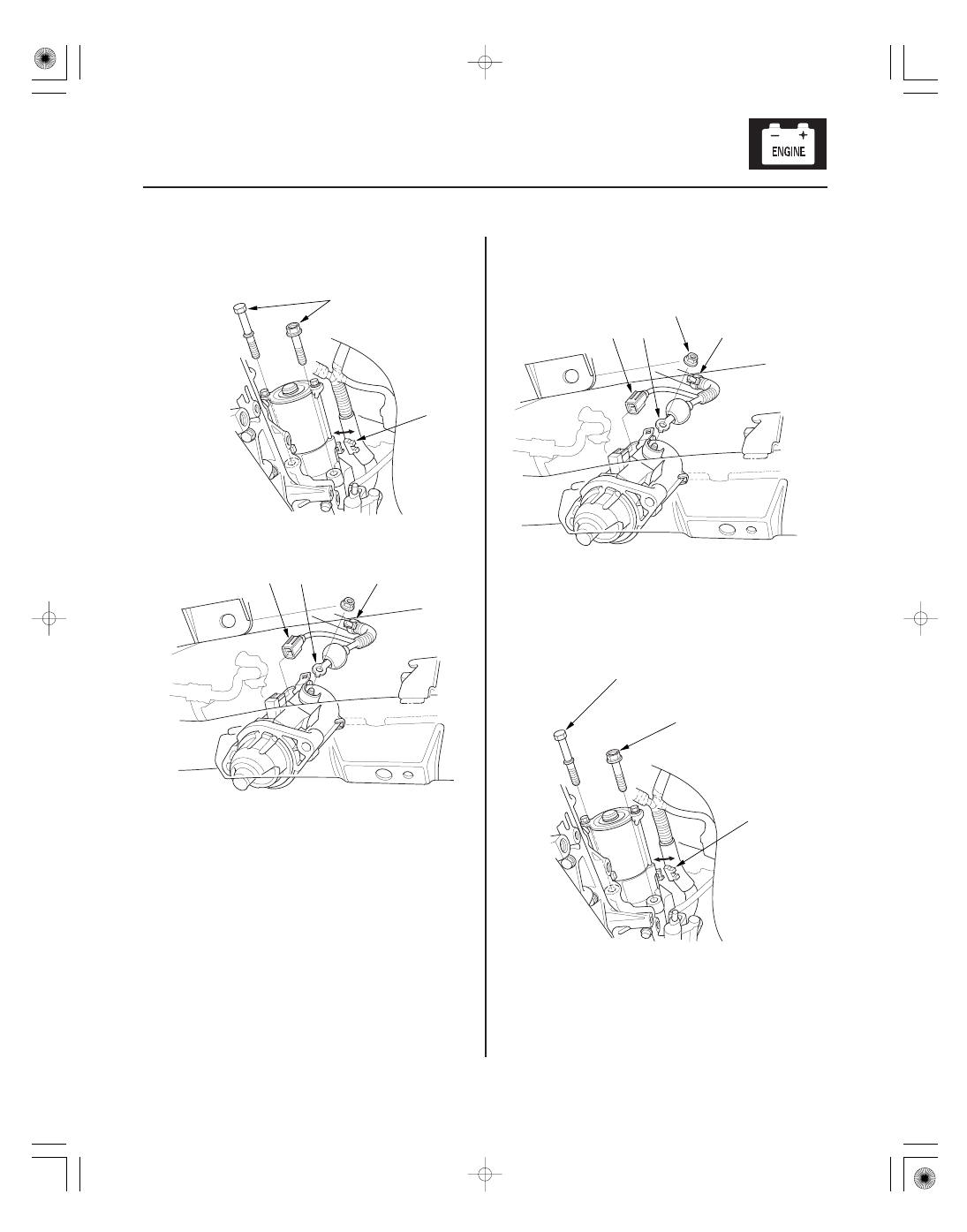

4. Remove the harness clamp (A), then the two bolts

(B) securing the starter, then remove the starter
from the engine.

5. Disconnect the positive starter cable (A) and the S

terminal connector (B).

6. Remove the harness clamp (C), then remove the

starter.

1. Install the harness clamp (A).

2. Connect the positive starter cable (B) and S

terminal connector (C). Make sure the starter cable
crimped side of the ring terminal faces away from
the starter when you connect it.

3. Install the starter, and tighten the two bolts, then

install the harness clamp (A).

０７

０２

０８

K20Z2 engine

K20Z3 engine

4-12

Starting System

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

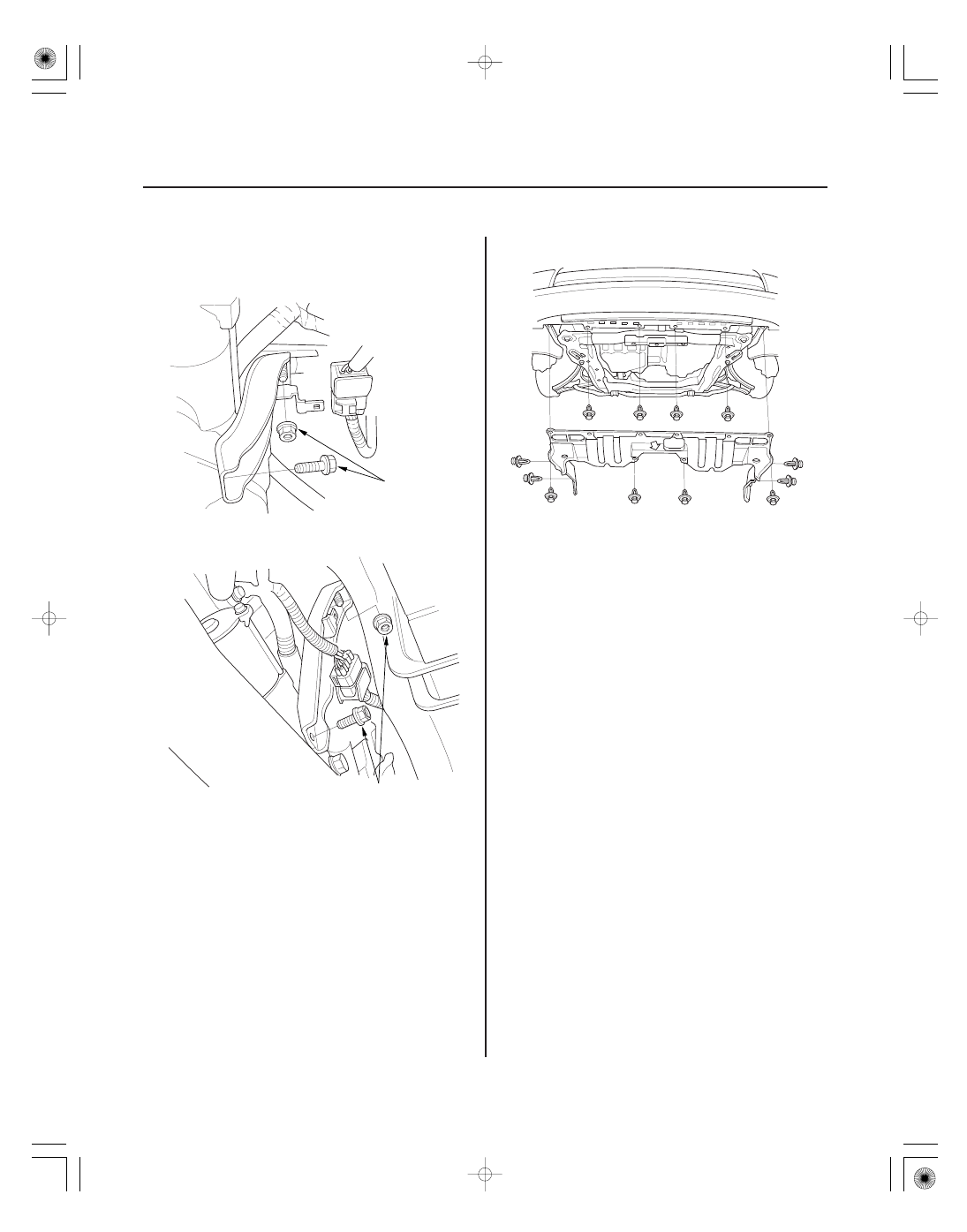

4. Install the intake manifold bracket.

5. Install the splash shield.

6. Do the battery terminal reconnection procedure

(see page 22-68).

7. Start the engine to make sure the starter works

properly.
