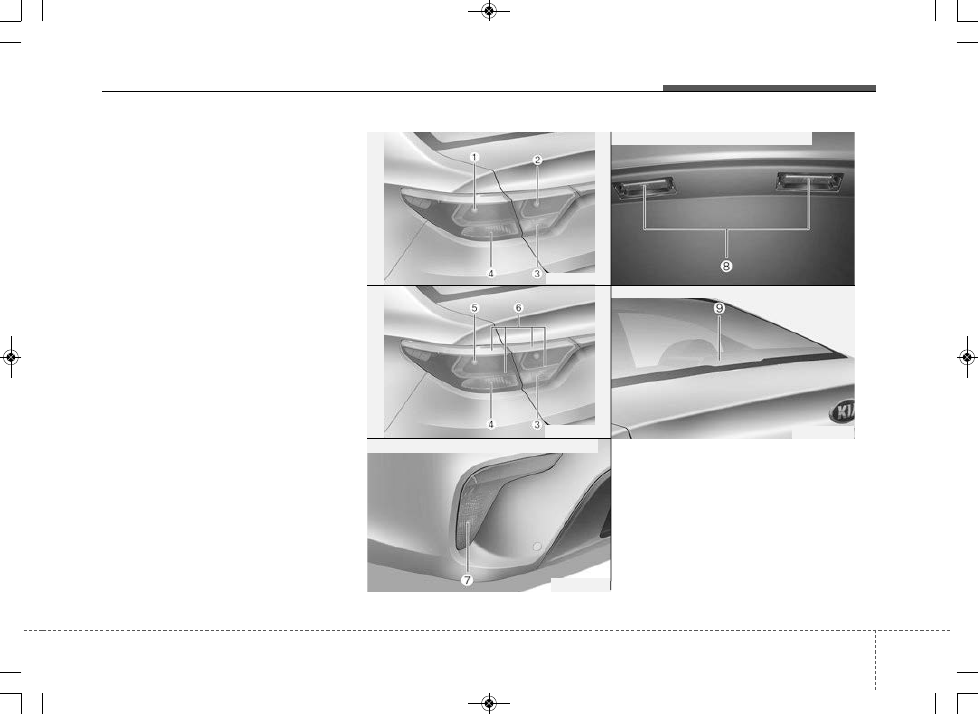

Положение лампы (задней)

(4-дверный кузов)

(1) Лампа  заднего  фонаря/лампа

стоп-сигнала  (тип  с  лампой

накаливания)

(2) Лампа  заднего  габаритного

огня  (тип  с  лампой  накалива-

ния)

(3) Фонарь заднего хода

(4) Лампа заднего указателя пово-

рота

(5) Лампа  заднего  фонаря/лампа

стоп-сигнала  (светодиодный

тип)

(6) Лампа  заднего  габаритного

огня (светодиодный тип)

(7) Лампа  заднего  противотуман-

ного фонаря

(8) Фонарь  освещения  номерного

знака

(9) Фонарь  дополнительного  сиг-

нала торможения

■

Задний комбинированный фонарь –
тип B

■

Задний комбинированный фонарь –
тип A

OUC076035

■

Лампа заднего противотуманного фонаря

OFB077052

■

Фонарь дополнительного сигнала торможения

■

Фонарь освещения номерного знака

OUC076034

OUC076038

84

8

Техническое обслуживание

Расположение ламп

освещения (сбоку)

(1)  Лампа  бокового  повторителя

указателя  поворота  (светодиод-

ный тип)

(2)  Лампа  бокового  повторителя

указателя поворота (тип с лампой

накаливания)

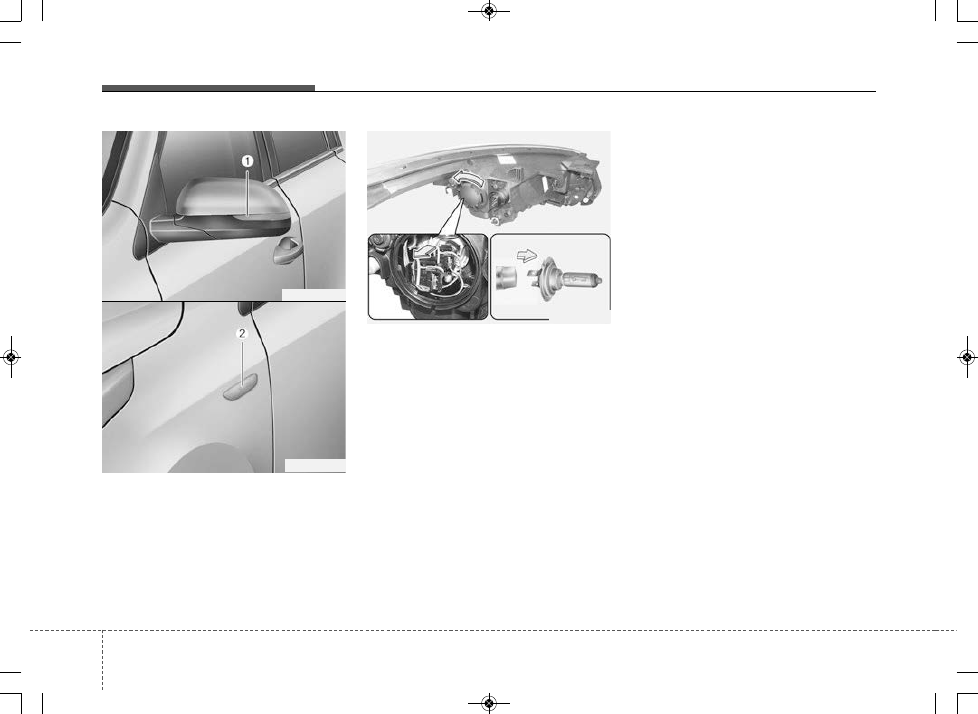

Замена лампы

передней фары

(ближний/дальний свет)

(фара типа А)

1. Откройте капот.

2. Снимите  крышку  лампы  фары,

повернув  ее  против  часовой

стрелки.

3. Отсоедините разъем от патрона

лампы.

4. Отцепите  пружинный  фиксатор

лампы, сжав его концы пальца-

ми и потянув фиксатор вверх.

5. Извлеките лампу из блок-фары.

6. Установите  новую  лампу  и

закрепите ее пружинным фикса-

тором, совместив его с пазом на

лампе.

7. Подсоедините разъем к патрону

лампы.

8. Установите  крышку  лампы

фары,  вращая  ее  по  часовой

стрелке.

OUC076040

OUC076039

OUC076064

8 85

Техническое обслуживание

Лампа фары

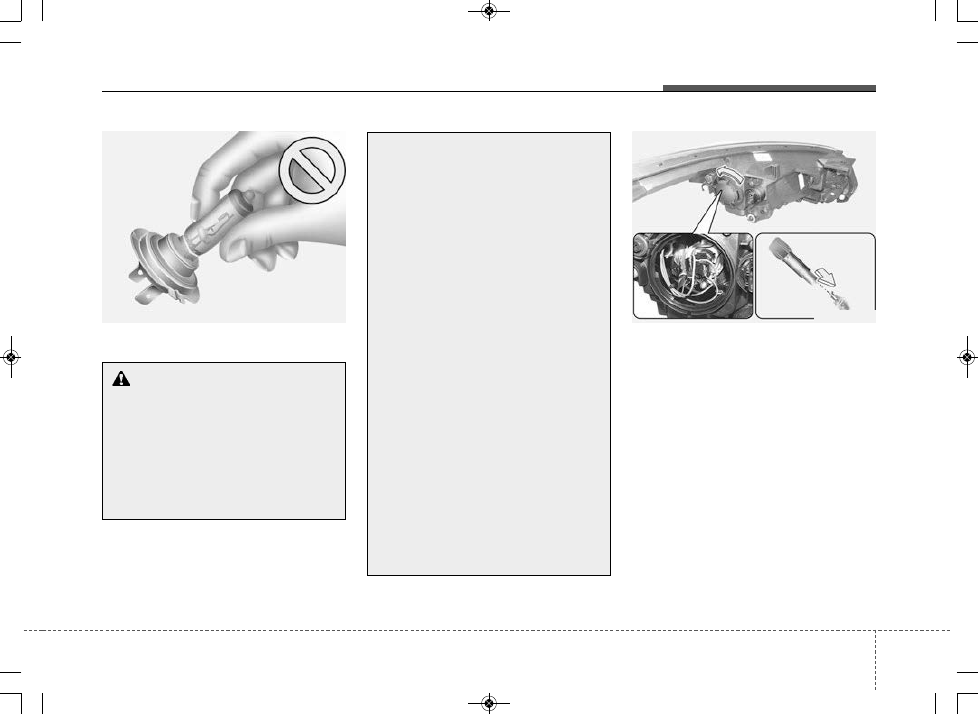

Замена лампы габаритных

огней (фара типа A)

1. Откройте капот.

2. Снимите  крышку  лампы  фары,

повернув  ее  против  часовой

стрелки.

3. Извлеките патрон лампы, вытя-

нув его из фары.

4. Извлеките  лампу,  вытянув  его

из патрона.

5. Вставьте новую лампу в патрон.

6. Вставьте  патрон  с  лампой  в

фару.

7. Установите  крышку  лампы

фары,  вращая  ее  по  часовой

стрелке.

OHD076046

ВНИМАНИЕ

–

Галогенные лампы

• В галогенных лампах содер-

жится  газ  под  давлением,

который может вызвать раз-

летание осколков стекла при

повреждении лампы.

(см. продолжение)

(продолжение)

• Всегда  проявляйте  особую

осторожность  при  обраще-

нии  с  ними,  не  допускайте

появления царапин и других

механических  повреждений.

Не  допускайте  попадания

жидкостей  на  включенные

лампы.  Не  прикасайтесь  к

стеклу  голыми  руками.

Остатки  масла  могут  приве-

сти к перегреву и растрески-

ванию колбы лампы.

Включать  лампу  можно

только  после  установки  в

фару.

• В  случае  повреждения  или

растрескивания

лампы

немедленно  замените  ее

новой  и  утилизируйте

использованную

лампу

соответствующим образом.

• При замене ламп надевайте

защитные  очки.  Перед

выполнением  работ  дайте

лампе остыть.

OFB077033

86

8

Техническое обслуживание

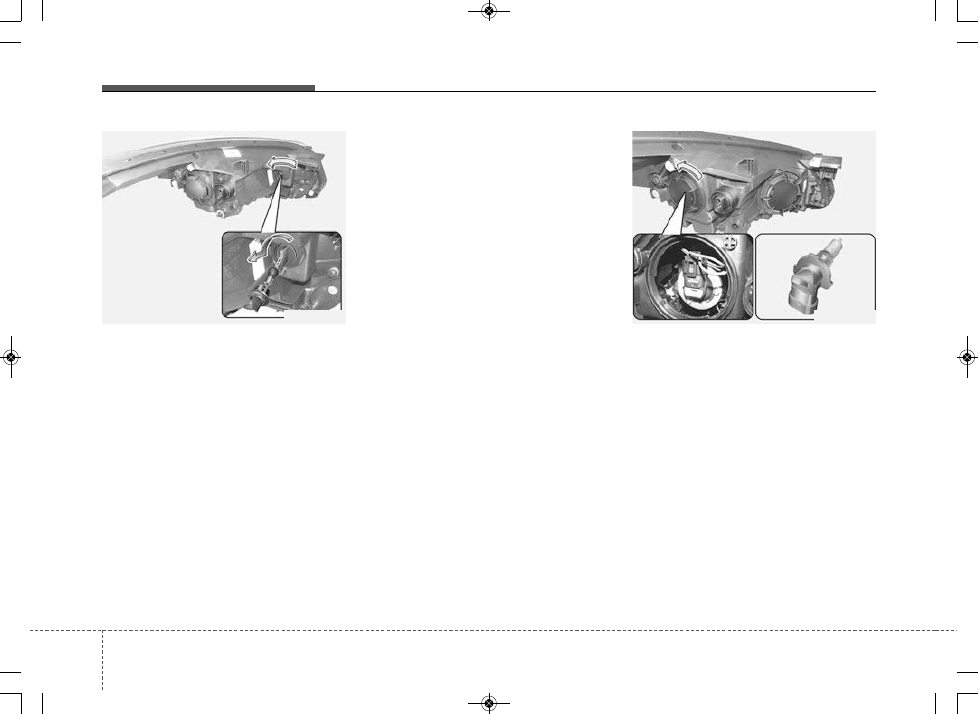

Замена ламп переднего

указателя поворота

(фара типа A)

1. Откройте капот.

2. Извлеките  патрон  лампы  из

блок-фары  вращением  против

часовой стрелки до совмещения

выступов на патроне с прорезя-

ми блок-фары.

3. Извлеките  лампу  из  патрона,

нажав на нее и повернув против

часовой стрелки до совмещения

выступов на лампе с прорезями

патрона.  Извлеките  лампу  из

патрона.

4. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

5. Установите патрон в блок-фару.

Для  этого  необходимо  совме-

стить выступы на патроне с про-

резями  блок-фары.  Вдавите

патрон в блок-фару и поверните

патрон по часовой стрелке.

Замена лампы

передней фары

(ближний/дальний свет)

(фара типа В)

1. Откройте капот.

2. Снимите  крышку  лампы  фары,

повернув  ее  против  часовой

стрелки.

3. Отсоедините разъем от патрона

лампы.
