8 79

Техническое обслуживание

ЛАМПЫ ОСВЕЩЕНИЯ

Меры предосторожности

при замене ламп

Необходимо  заранее  подготовить

комплект  запасных  ламп,  соответ-

ствующих требованиям стандартов.

Подробная информация приведена

в  разделе  «Мощность  ламп  осве-

щения» главы 9.

Перед  заменой  ламп  необходимо

заглушить двигатель в безопасном

месте,  затянуть  стояночный  тор-

моз и отсоединить отрицательную

(-) клемму от аккумуляторной бата-

реи.

Используйте лампы с требуемой

величиной мощности.

ВНИМАНИЕ

–

Выполнение работ, связан-

ных с лампами освещения

Перед  выполнением  работ,

связанных с осветительными

приборами, надежно затяните

стояночный  тормоз;  убеди-

тесь, что зажигание выключе-

но  и  выключите  лампы  во

избежание  непредвиденного

движения  автомобиля,  ожога

пальцев  рук  или получения

удара электрическим током.

ВНИМАНИЕ

При  замене  перегоревших

ламп  используйте  новые

лампы  той  же  мощности.  В

противном  случае  есть  опас-

ность  повреждения  электри-

ческой  проводки  и  возникно-

вения пожара.

ОСТОРОЖНО

Если  у  вас  нет  необходимых

инструментов,  ламп  с  тре-

буемой  номинальной  мощ-

ностью и опыта выполнения

подобных  работ,  обрати-

тесь  в  авторемонтную

мастерскую. Kia рекомендует

обратиться  за  консультаци-

ей  к  уполномоченному  диле-

ру/сервисному  партнеру  ком-

пании.

Во  многих  случаях  замена

ламп  в  автомобиле  затруд-

нена  другими  деталями,

которые  необходимо  демон-

тировать  для  получения

доступа  к  лампе.  Особенно

это  касается  демонтажа

узла  фары  для  замены  ламп.

Снятие/установка узла фары

могут привести  к  поврежде-

нию автомобиля.

80

8

Техническое обслуживание

• Неисправность  части  ламп

из-за отказа сети

Фары, задние фонари и противоту-

манные  фары  могут  загораться,

когда  переключатель  света  фар

включен,  и  не  загораются,  когда

переключатель  света  или  задних

фонарей  включен.  Причиной  этого

может служить неисправность сети

или  электрической  системы  управ-

ления  автомобиля.  При  необходи-

мости систему следует обслуживать

в  авторемонтной  мастерской.  Kia

рекомендует  посетить  уполномо-

ченного  дилера/сервисного  партне-

ра компании.

• Неисправность части ламп из-за

стабилизации  электрической

системы управления

При  нормальной  работе  лампа

может  мигать  короткое  время.

Такие  кратковременные  явления

происходят из-за потери стабили-

зации  электрической  системы

управления  автомобиля.  Если

работа ламп быстро возвращается

в  нормальный  режим,  то  необхо-

димости в ремонте нет.

Однако  если  лампа  гаснет  после

того,  как  загорится  на  короткое

время, или мигает постоянно, сле-

дует  выполнить  обслуживание

системы в авторемонтной мастер-

ской.  Kia  рекомендует  посетить

уполномоченного  дилера/сервис-

ного партнера компании.

ОСТОРОЖНО

• Использование  несертифи-

цированных  деталей  или

замена  ламп  на  нестан-

дартные могут привести к

выходу из строя предохра-

нителей,  неисправности  и

другим повреждениям элек-

трической проводки.

• Не допускается устанавли-

вать на автомобиль допол-

нительные  лампы  или  све-

тодиоды. Установка допол-

нительных  ламп  может

привести  к  неисправности

световых приборов и непо-

стоянству  их  светового

потока. Кроме того, могут

быть  повреждены  блок

плавких предохранителей и

другие  перечисленные  ком-

поненты.

8 81

Техническое обслуживание

✽

К СВЕДЕНИЮ

• Если  лампа  снята  или  разъем

лампы отсоединен от электриче-

ской схемы, электронное устрой-

ство  в  блоке  предохранителей

может определить это как неис-

правность. Вследствие этого слу-

чай  неисправности  лампы

может  быть  зарегистрирован

при помощи кода неисправности

(DTC) в блоке предохранителей.

• Исправные лампы могут кратко-

временно мигать. Такое случает-

ся  вследствие  работы  функции

стабилизации  электрической

системы управления автомобиля,

и  если  после  кратковременного

мигания  лампа  работает  нор-

мально, автомобиль исправен.

Однако  если  лампа  мигает

несколько  раз  подряд  или  пол-

ностью  гаснет,  это  может  озна-

чать неисправность в электриче-

ской  системе  управления  авто-

мобиля. В этом случае немедлен-

но проверьте автомобиль в авто-

ремонтной мастерской. Kia реко-

мендует  посетить  уполномочен-

ного  дилера/сервисного  партне-

ра компании.

✽

К СВЕДЕНИЮ

После  аварии  или  после  замены

блок-фары  следует  выполнить

регулировку  угла  наклона  фар  в

авторемонтной  мастерской.  Kia

рекомендует  посетить  уполномо-

ченного  дилера/сервисного  парт-

нера компании.

✽

К СВЕДЕНИЮ

После сильного дождя или мытья

автомобиля  рассеиватели  фар  и

задних фонарей могут выглядеть

побелевшими.  Это  обусловлено

разницей  температур  воздуха

внутри и снаружи фар. Это явле-

ние  аналогично  запотеванию

окон  автомобиля  изнутри  во

время  дождя  и не  является  при-

знаком  наличия  неисправностей.

При попадании воды в электриче-

скую цепь фар обратитесь в авто-

ремонтную мастерскую. Kia реко-

мендует посетить уполномоченно-

го  дилера/сервисного  партнера

компании.

82

8

Техническое обслуживание

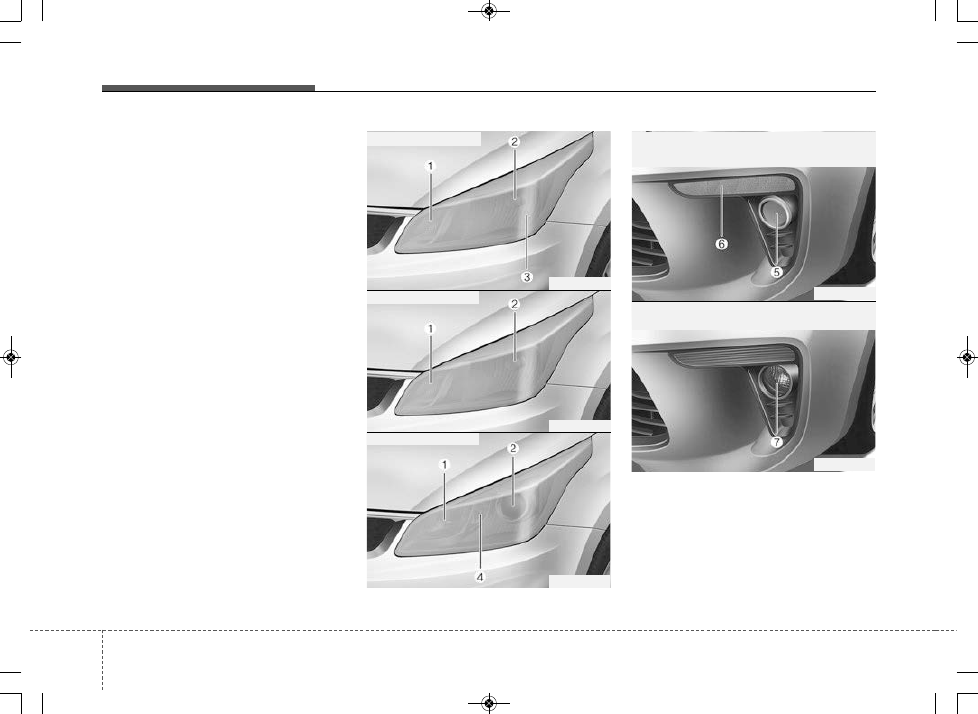

Расположение ламп

освещения (передние фары)

(1) Передний указатель поворота

(2) Лампы передних фар

(ближний/дальний свет)

(3) Лампа габаритных огней

(4) Лампа статического фонаря

освещения поворота

(5) Лампа передней

противотуманной фары (тип

фары с лампой накаливания)

(6) Дневные ходовые огни /

Габаритные огни

(светодиодный тип)

(7) Дневные ходовые огни

(тип с лампой накаливания)

■

Дневные ходовые огни
(тип с лампой накаливания)

■

Лампа противотуманной фары (тип фары с
лампой накаливания)/Дневные ходовые огни
(светодиодный тип)

OFB077031

OFB077030

■

Фара – тип A

■

Фара – тип B

OFB077051

OUC076031

■

Фара – тип С

OUC076032
